Калорифер КППУ-1345×1345

Приточный паровой калорифер КППУ-1345x1345 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 16000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-1345x1345 и параметров эксплуатации.

Калорифер КППУ-1345×1345 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 1345x1345_2

Характеристики: 16000 м³/ч;

294 кВт

54 154 руб. с НДС

В заявку

Калорифер КППУ 1345x1345_3

Характеристики: 16000 м³/ч;

369 кВт

77 334 руб. с НДС

В заявку

Калорифер КППУ 1345x1345_4

Характеристики: 16000 м³/ч;

406 кВт

102 093 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 1345x1345

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 1345x1345 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-1390x1390 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-1299x1299

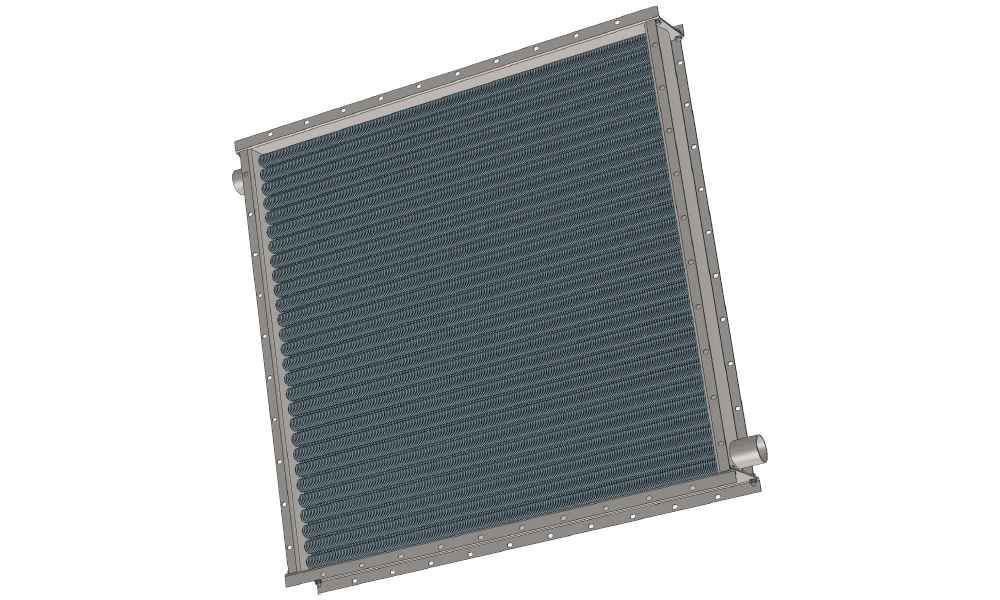

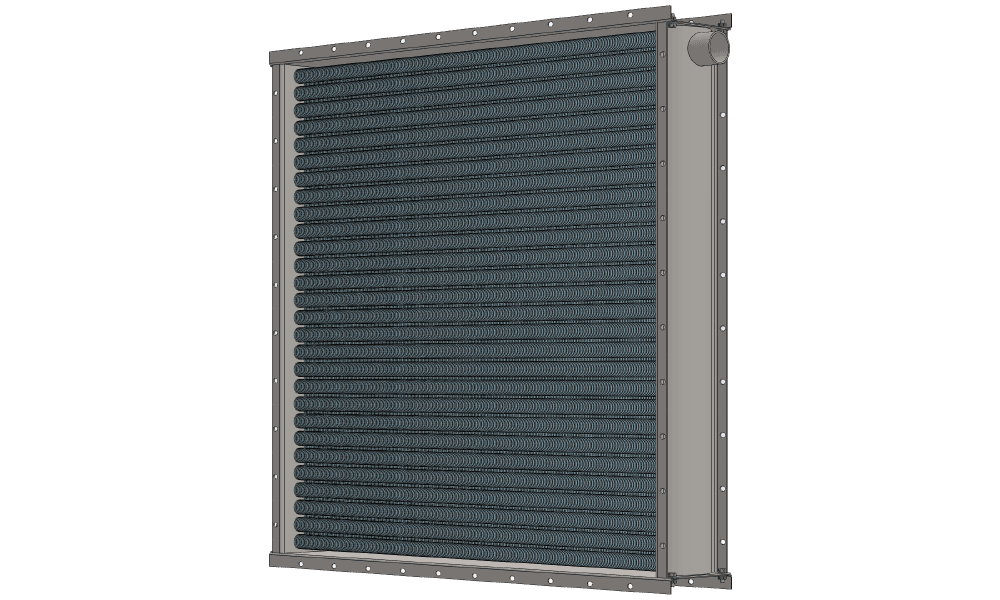

3D-модели калорифера КППУ 1345x1345 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 1345x1345 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 294, 369 и 406 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 16000 м³/час. Габаритные размеры по внешним фланцам составляют 1345x1345 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1350х1350 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 1345x1345

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
16000	1273	1321	1345	1410	1161	65	33.2	50.2	66.5	135	182	240

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
