Калорифер КППУ-1390×1390

Приточный паровой калорифер КППУ-1390x1390 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 17000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-1390x1390 и параметров эксплуатации.

Калорифер КППУ-1390×1390 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 1390x1390_2

Характеристики: 17000 м³/ч;

314 кВт

56 966 руб. с НДС

В заявку

Калорифер КППУ 1390x1390_3

Характеристики: 17000 м³/ч;

390 кВт

81 431 руб. с НДС

В заявку

Калорифер КППУ 1390x1390_4

Характеристики: 17000 м³/ч;

432 кВт

107 420 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 1390x1390

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 1390x1390 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-1435x1435 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-1345x1345

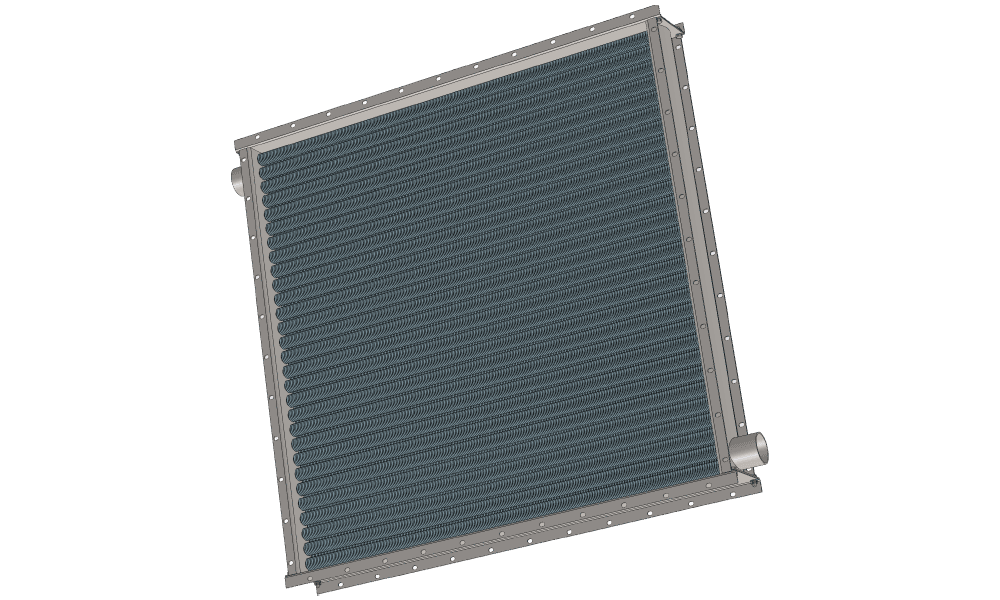

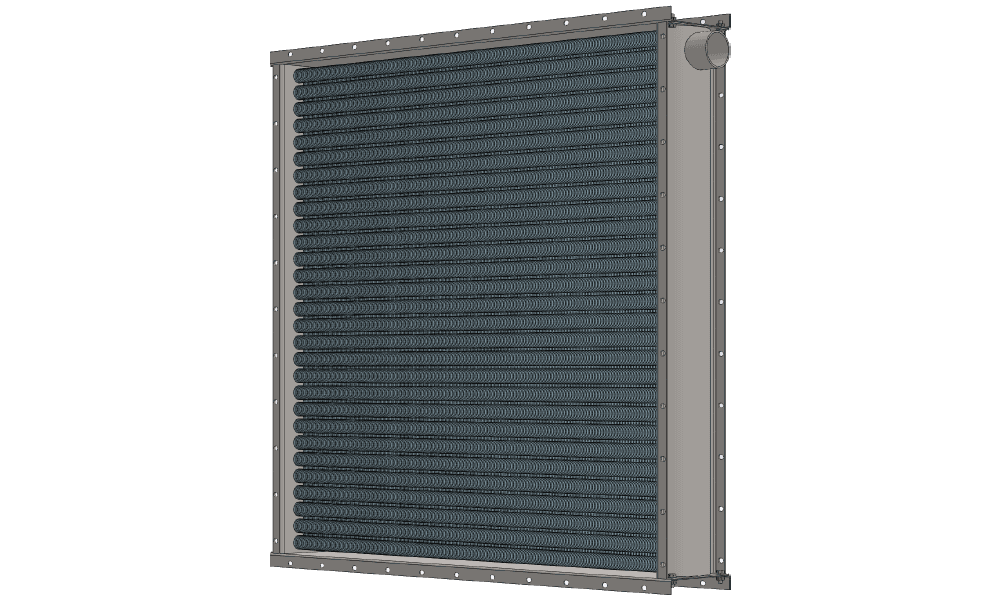

3D-модели калорифера КППУ 1390x1390 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 1390x1390 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 314, 390 и 432 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 17000 м³/час. Габаритные размеры по внешним фланцам составляют 1390x1390 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1400х1400 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 1390x1390

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
17000	1318	1366	1390	1455	1194	80	35.7	53.8	71.3	144	195	255

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
