Калорифер КППУ-1299×1299

Приточный паровой калорифер КППУ-1299x1299 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 15000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-1299x1299 и параметров эксплуатации.

Калорифер КППУ-1299×1299 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 1299x1299_2

Характеристики: 15000 м³/ч;

276 кВт

51 309 руб. с НДС

В заявку

Калорифер КППУ 1299x1299_3

Характеристики: 15000 м³/ч;

345 кВт

73 193 руб. с НДС

В заявку

Калорифер КППУ 1299x1299_4

Характеристики: 15000 м³/ч;

383 кВт

96 711 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 1299x1299

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 1299x1299 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-1345x1345 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-1254x1254

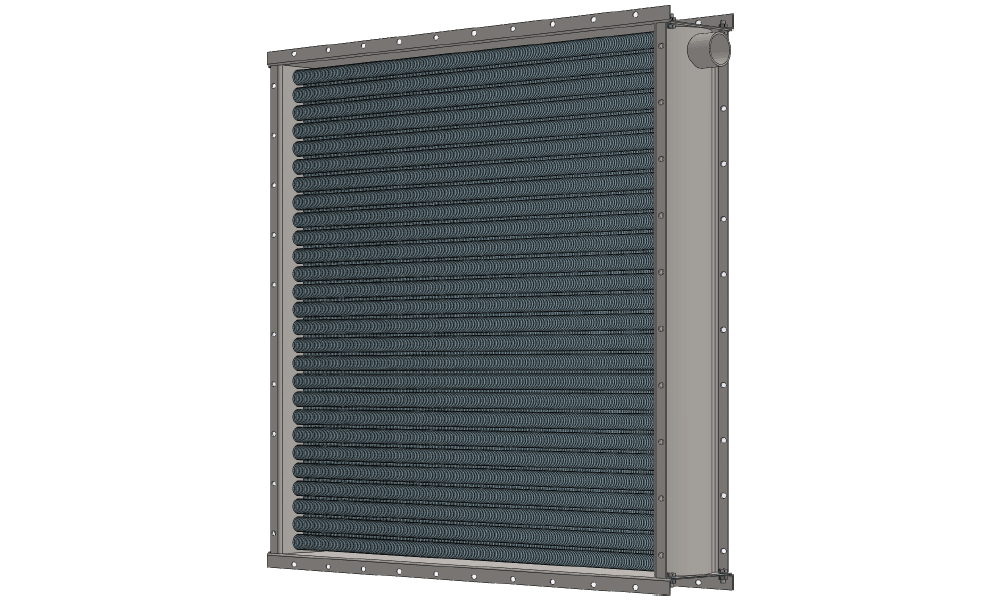

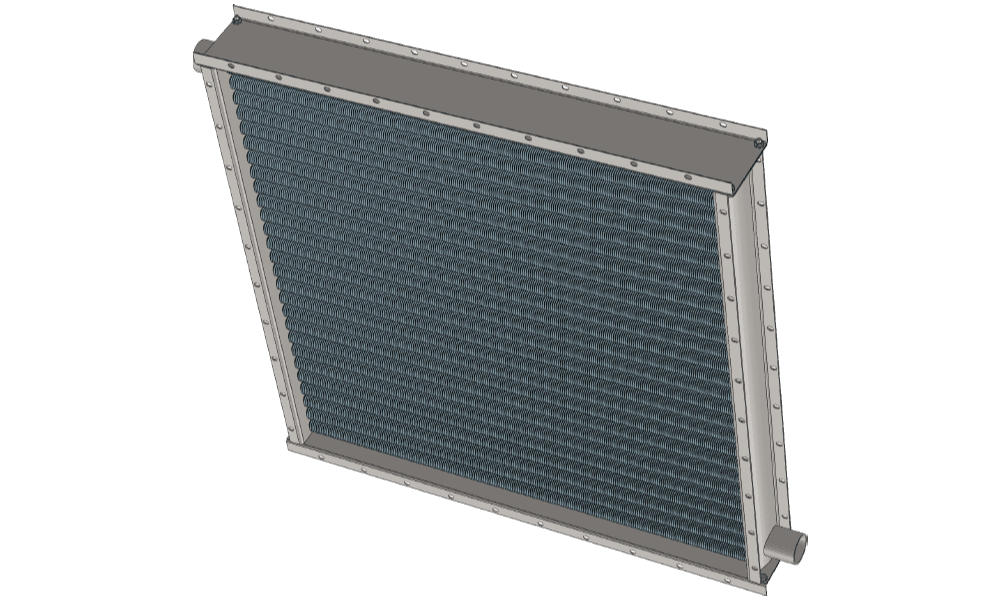

3D-модели калорифера КППУ 1299x1299 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 1299x1299 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 276, 345 и 383 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 15000 м³/час. Габаритные размеры по внешним фланцам составляют 1299x1299 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1300х1300 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 1299x1299

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
15000	1227	1275	1299	1364	1115	65	30.9	46.6	61.8	127	171	225

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
