Калорифер КППУ-1254×1254

Приточный паровой калорифер КППУ-1254x1254 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 14000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-1254x1254 и параметров эксплуатации.

Калорифер КППУ-1254×1254 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 1254x1254_2

Характеристики: 14000 м³/ч;

258 кВт

48 713 руб. с НДС

В заявку

Калорифер КППУ 1254x1254_3

Характеристики: 14000 м³/ч;

323 кВт

69 329 руб. с НДС

В заявку

Калорифер КППУ 1254x1254_4

Характеристики: 14000 м³/ч;

358 кВт

91 427 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 1254x1254

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 1254x1254 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-1299x1299 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-1208x1208

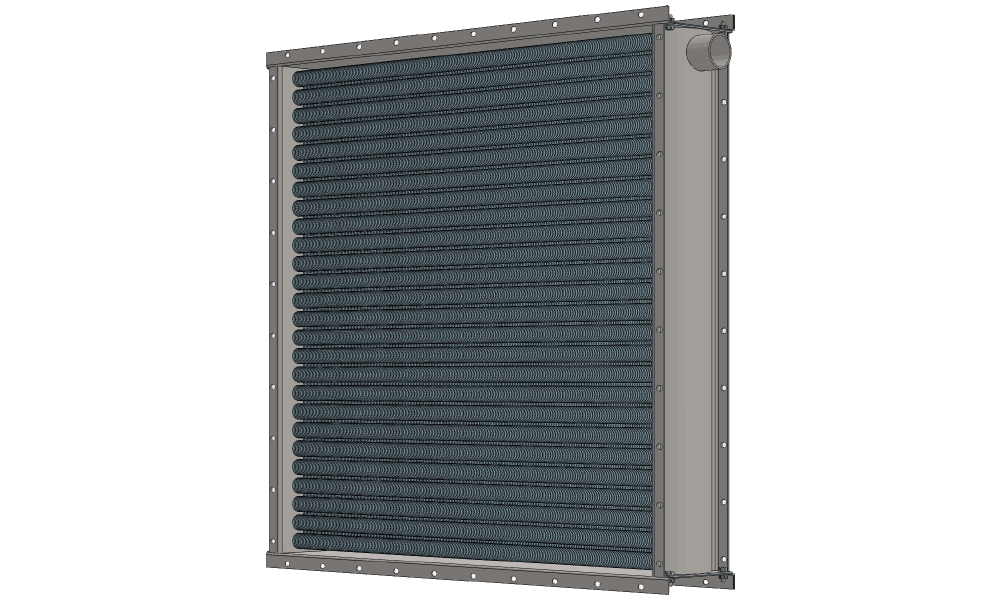

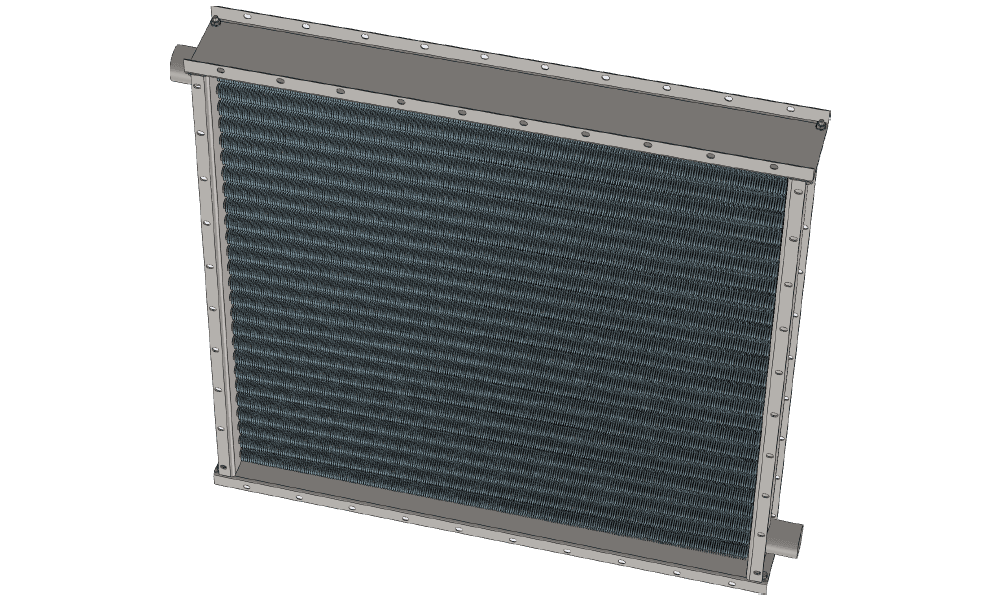

3D-модели калорифера КППУ 1254x1254 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 1254x1254 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 258, 323 и 358 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 14000 м³/час. Габаритные размеры по внешним фланцам составляют 1254x1254 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1300х1300 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 1254x1254

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
14000	1182	1230	1254	1319	1070	65	28.6	43.2	57.3	120	160	210

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
