Калорифер КППУ-1208×1208

Приточный паровой калорифер КППУ-1208x1208 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 13000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-1208x1208 и параметров эксплуатации.

Калорифер КППУ-1208×1208 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 1208x1208_2

Характеристики: 13000 м³/ч;

239 кВт

45 892 руб. с НДС

В заявку

Калорифер КППУ 1208x1208_3

Характеристики: 13000 м³/ч;

300 кВт

65 235 руб. с НДС

В заявку

Калорифер КППУ 1208x1208_4

Характеристики: 13000 м³/ч;

333 кВт

86 115 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 1208x1208

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 1208x1208 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-1254x1254 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-1163x1163

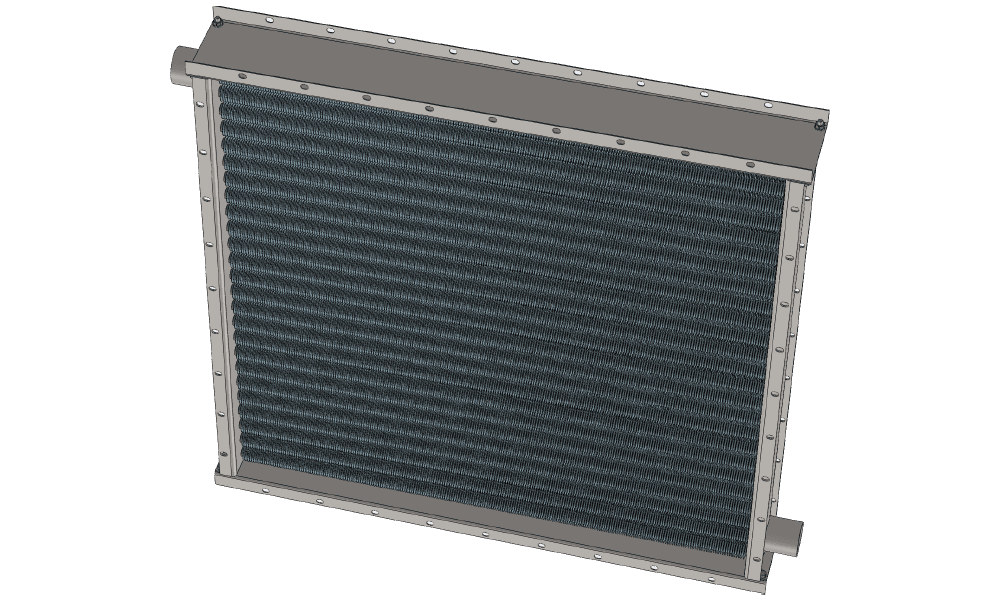

3D-модели калорифера КППУ 1208x1208 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 1208x1208 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 239, 300 и 333 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 13000 м³/час. Габаритные размеры по внешним фланцам составляют 1208x1208 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1250х1250 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 1208x1208

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
13000	1136	1184	1208	1273	1024	65	26.4	39.9	52.9	111	149	196

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
