Калорифер КППУ-1163×1163

Приточный паровой калорифер КППУ-1163x1163 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 12000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-1163x1163 и параметров эксплуатации.

Калорифер КППУ-1163×1163 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 1163x1163_2

Характеристики: 12000 м³/ч;

222 кВт

43 337 руб. с НДС

В заявку

Калорифер КППУ 1163x1163_3

Характеристики: 12000 м³/ч;

279 кВт

61 440 руб. с НДС

В заявку

Калорифер КППУ 1163x1163_4

Характеристики: 12000 м³/ч;

308 кВт

80 919 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 1163x1163

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 1163x1163 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-1208x1208 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-1117x1117

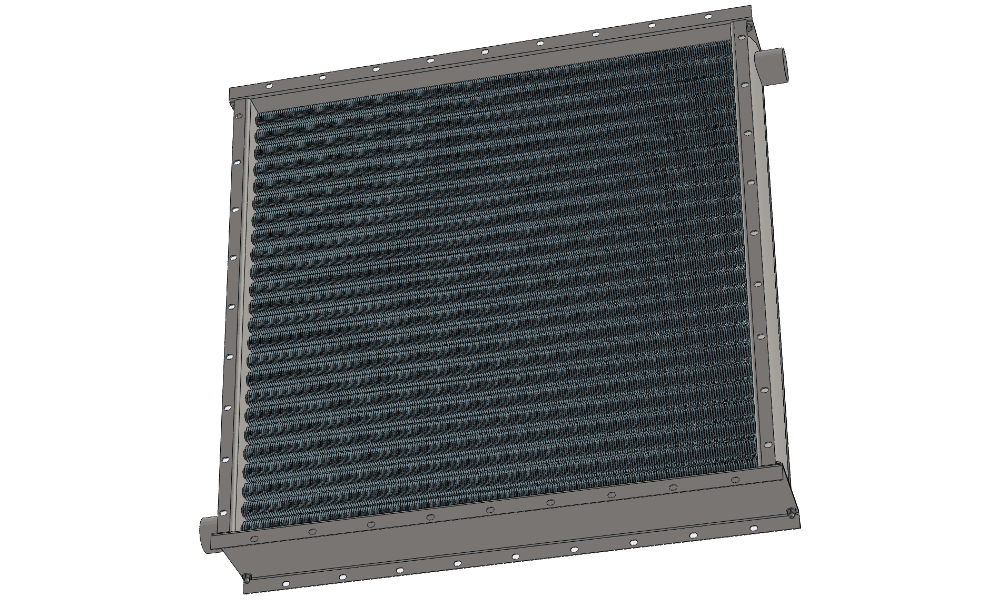

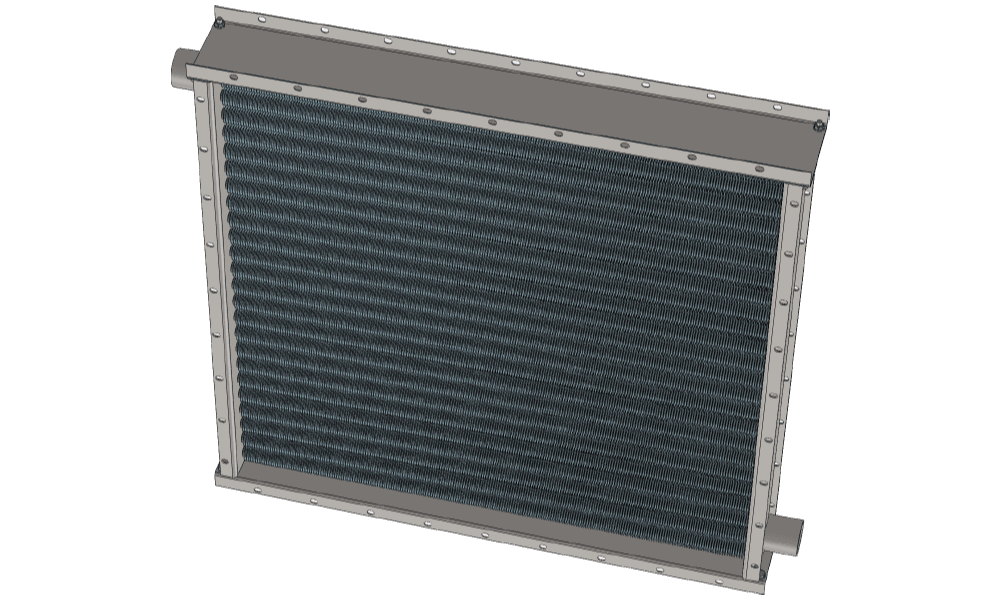

3D-модели калорифера КППУ 1163x1163 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 1163x1163 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 222, 279 и 308 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 12000 м³/час. Габаритные размеры по внешним фланцам составляют 1163x1163 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1200х1200 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 1163x1163

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
12000	1091	1139	1163	1228	979	65	24.3	36.8	48.7	105	139	182

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
