Калорифер КППУ-1117×1117

Приточный паровой калорифер КППУ-1117x1117 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 11000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-1117x1117 и параметров эксплуатации.

Калорифер КППУ-1117×1117 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 1117x1117_2

Характеристики: 11000 м³/ч;

205 кВт

40 564 руб. с НДС

В заявку

Калорифер КППУ 1117x1117_3

Характеристики: 11000 м³/ч;

257 кВт

57 428 руб. с НДС

В заявку

Калорифер КППУ 1117x1117_4

Характеристики: 11000 м³/ч;

285 кВт

75 721 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 1117x1117

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 1117x1117 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-1163x1163 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-1072x1072

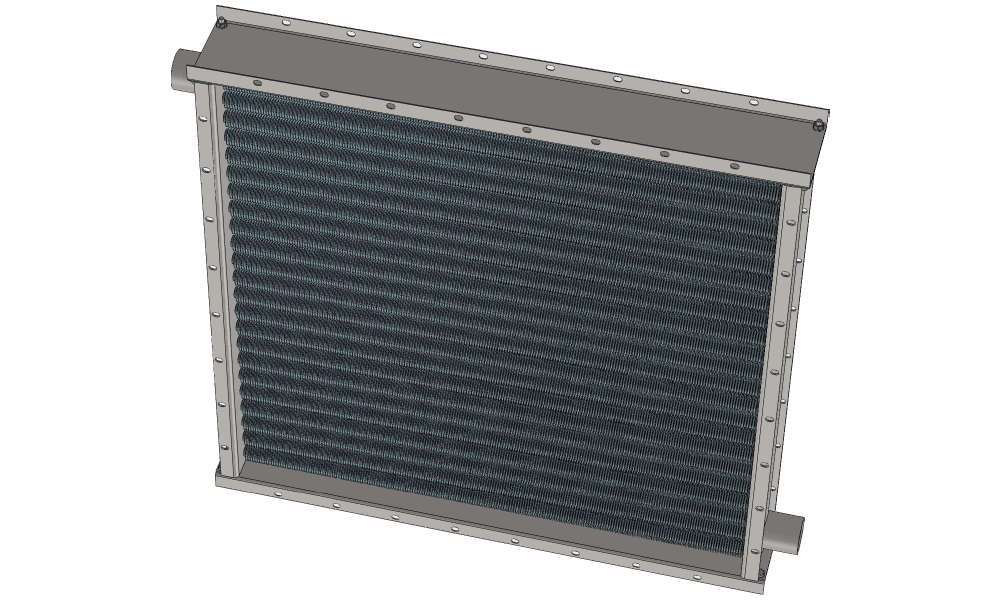

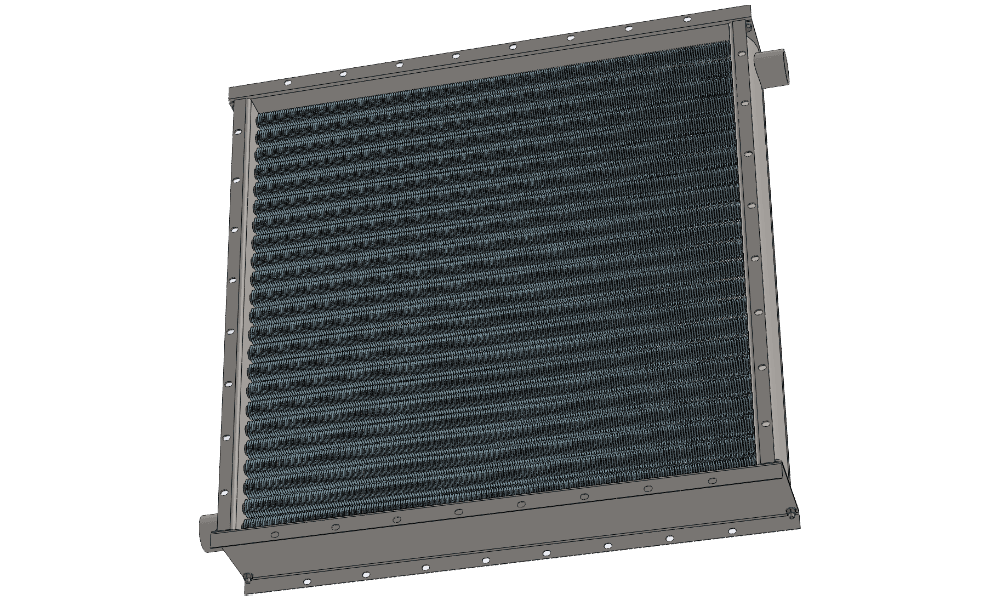

3D-модели калорифера КППУ 1117x1117 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 1117x1117 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 205, 257 и 285 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 11000 м³/час. Габаритные размеры по внешним фланцам составляют 1117x1117 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1150х1150 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 1117x1117

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
11000	1045	1093	1117	1182	933	65	22.3	33.8	44.7	97	129	169

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
