Калорифер КППУ-1072×1072

Приточный паровой калорифер КППУ-1072x1072 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 10000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-1072x1072 и параметров эксплуатации.

Калорифер КППУ-1072×1072 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 1072x1072_2

Характеристики: 10000 м³/ч;

188 кВт

38 073 руб. с НДС

В заявку

Калорифер КППУ 1072x1072_3

Характеристики: 10000 м³/ч;

236 кВт

53 734 руб. с НДС

В заявку

Калорифер КППУ 1072x1072_4

Характеристики: 10000 м³/ч;

261 кВт

70 658 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 1072x1072

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 1072x1072 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-1117x1117 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-1026x1026

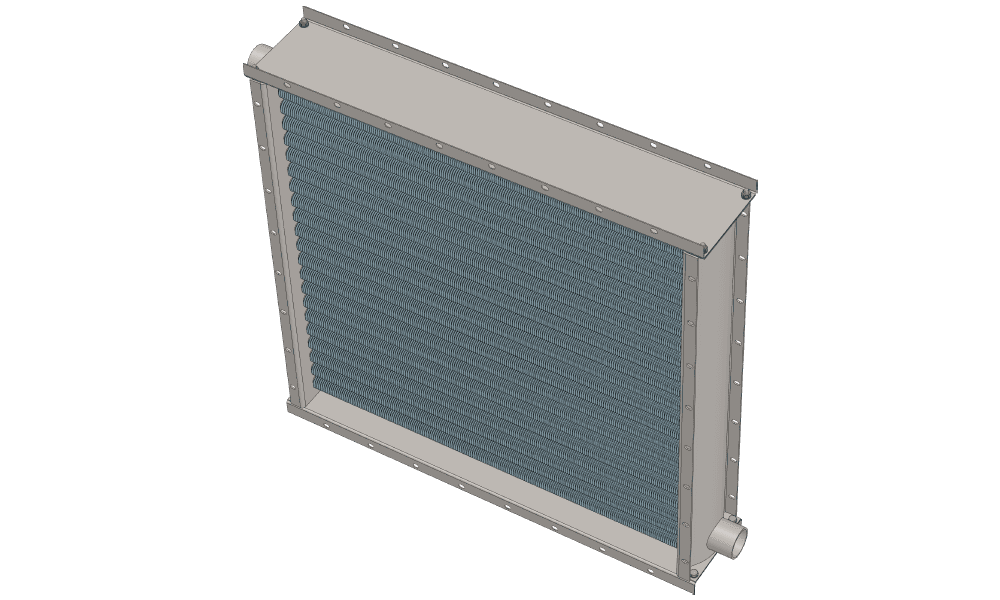

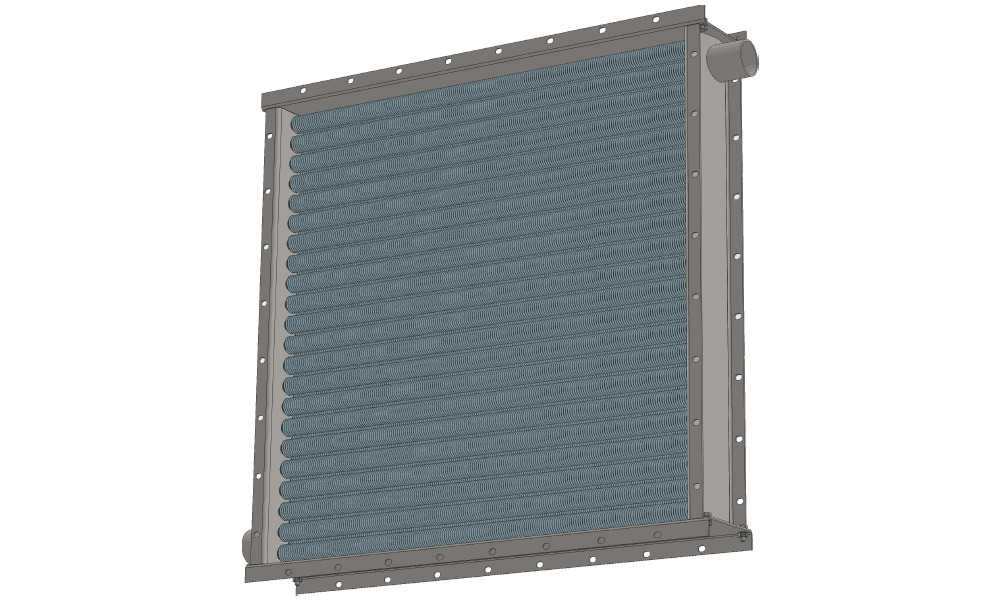

3D-модели калорифера КППУ 1072x1072 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 1072x1072 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 188, 236 и 261 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 10000 м³/час. Габаритные размеры по внешним фланцам составляют 1072x1072 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1100х1100 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 1072x1072

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
10000	1000	1048	1072	1137	888	65	20.4	30.9	40.9	91	120	157

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
