Калорифер КППУ-1026×1026

Приточный паровой калорифер КППУ-1026x1026 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 9000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-1026x1026 и параметров эксплуатации.

Калорифер КППУ-1026×1026 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 1026x1026_2

Характеристики: 9000 м³/ч;

172 кВт

35 370 руб. с НДС

В заявку

Калорифер КППУ 1026x1026_3

Характеристики: 9000 м³/ч;

216 кВт

49 837 руб. с НДС

В заявку

Калорифер КППУ 1026x1026_4

Характеристики: 9000 м³/ч;

238 кВт

65 619 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 1026x1026

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 1026x1026 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-1072x1072 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-981x981

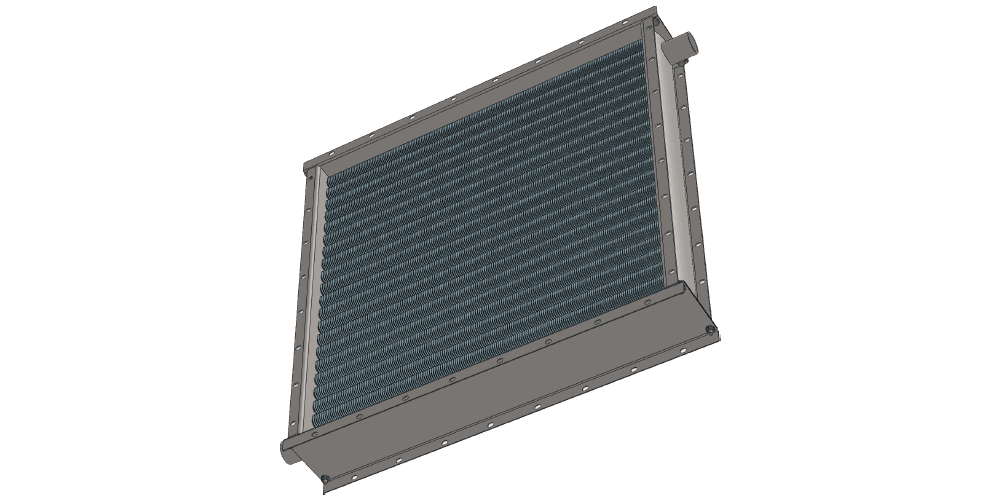

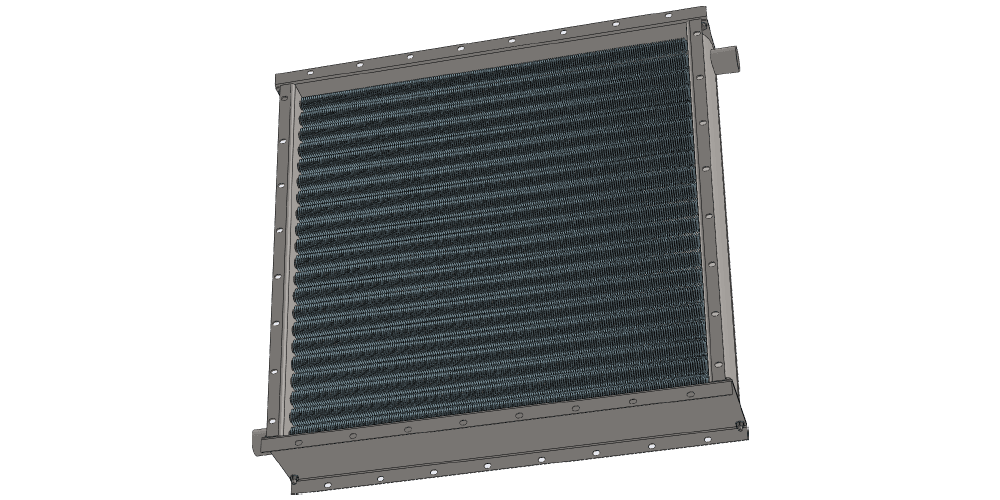

3D-модели калорифера КППУ 1026x1026 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 1026x1026 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 172, 216 и 238 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 9000 м³/час. Габаритные размеры по внешним фланцам составляют 1026x1026 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1050х1050 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 1026x1026

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
9000	954	1002	1026	1091	856	50	18.6	28.2	37.2	84	110	144

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
