Калорифер КППС-947×947

Приточный паровой калорифер КППС-947x947 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 9000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППС-947x947 и параметров эксплуатации.

Калорифер КППС-947×947 У3. ТУ 4863-006-55613706-25

Калорифер КППС 947x947_2

Характеристики: 9000 м³/ч;

115 кВт

30 774 руб. с НДС

В заявку

Калорифер КППС 947x947_3

Характеристики: 9000 м³/ч;

152 кВт

42 950 руб. с НДС

В заявку

Калорифер КППС 947x947_4

Характеристики: 9000 м³/ч;

178 кВт

54 547 руб. с НДС

В заявку

Калькулятор подбора калорифера КППС 947x947

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППС 947x947 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППС-989x989 При избыточном запасе следует рассмотреть меньший теплообменник: КППС-905x905

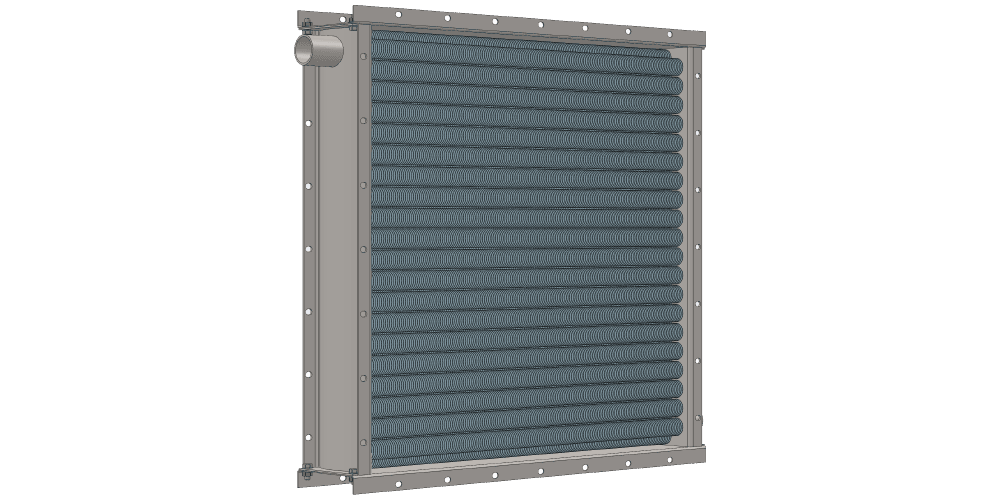

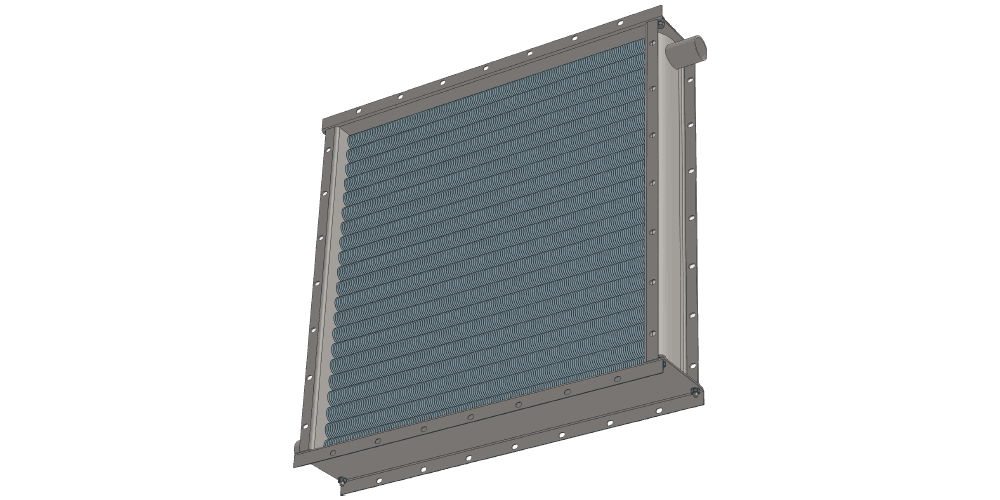

3D-модели калорифера КППС 947x947 для проектирования

Загрузить актуальные CAD-модели паровых калориферов КППС 947x947 можно по ссылке в верхней части страницы. Воздухонагреватели с тепловой мощностью 115, 152 и 178 кВт специально разработаны для приточных систем с производительностью по воздуху 9000 м³/час. Внешний габаритный размер по фланцам составляет 947x947 мм, что позволяет применять данный паровой теплообменник для монтажа в камеры и стандартные проемы размером 950х950 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППС 947x947

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

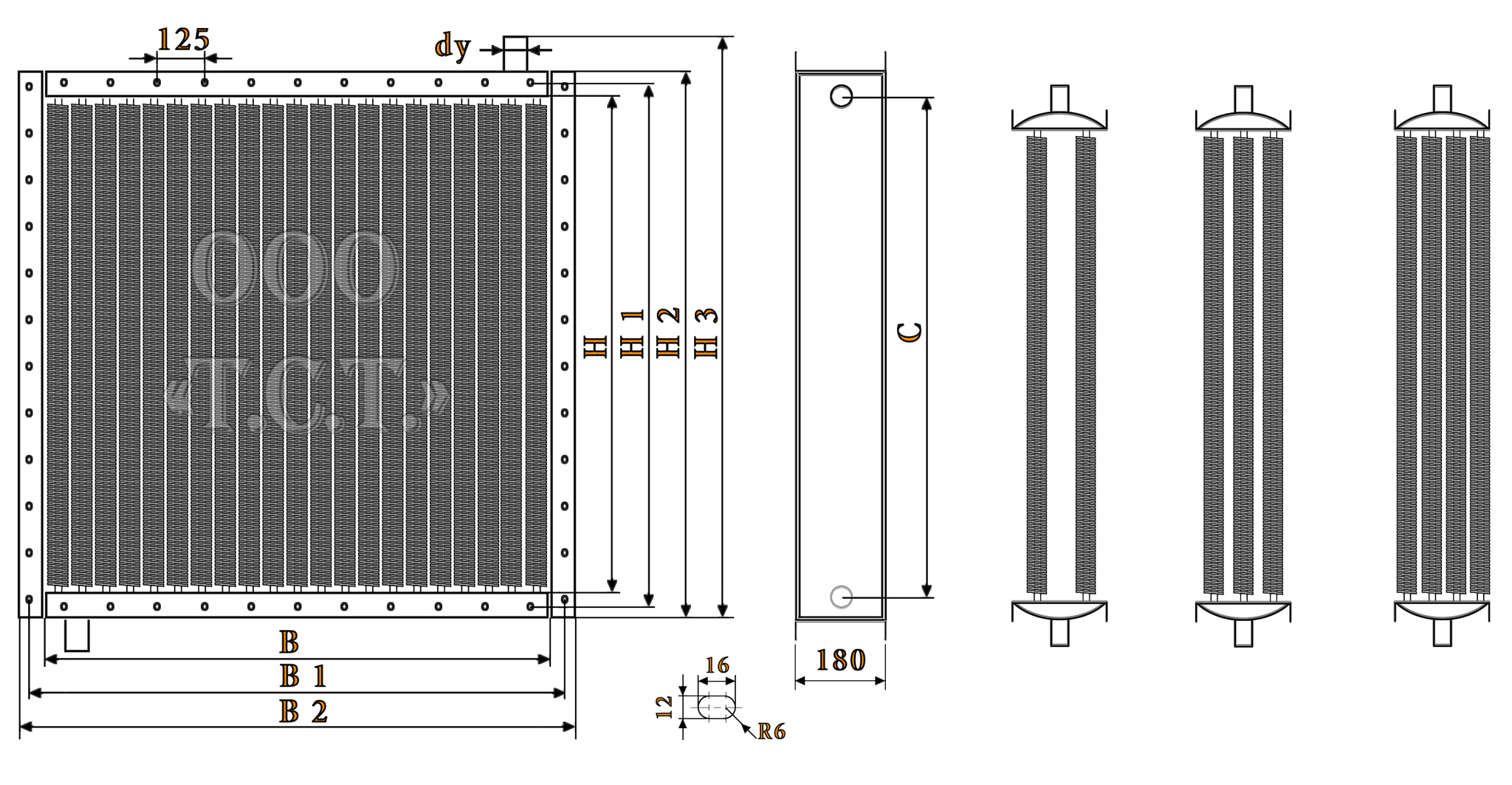

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППС2	КППС3	КППС4	КППС2	КППС3	КППС4
9000	875	923	947	1012	777	50	19.6	29.6	39.2	70	91	110

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
