Калорифер КППС-905×905

Приточный паровой калорифер КППС-905x905 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 8000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППС-905x905 и параметров эксплуатации.

Калорифер КППС-905×905 У3. ТУ 4863-006-55613706-25

Калорифер КППС 905x905_2

Характеристики: 8000 м³/ч;

104 кВт

28 470 руб. с НДС

В заявку

Калорифер КППС 905x905_3

Характеристики: 8000 м³/ч;

137 кВт

39 665 руб. с НДС

В заявку

Калорифер КППС 905x905_4

Характеристики: 8000 м³/ч;

161 кВт

50 300 руб. с НДС

В заявку

Калькулятор подбора калорифера КППС 905x905

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППС 905x905 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППС-947x947 При избыточном запасе следует рассмотреть меньший теплообменник: КППС-864x864

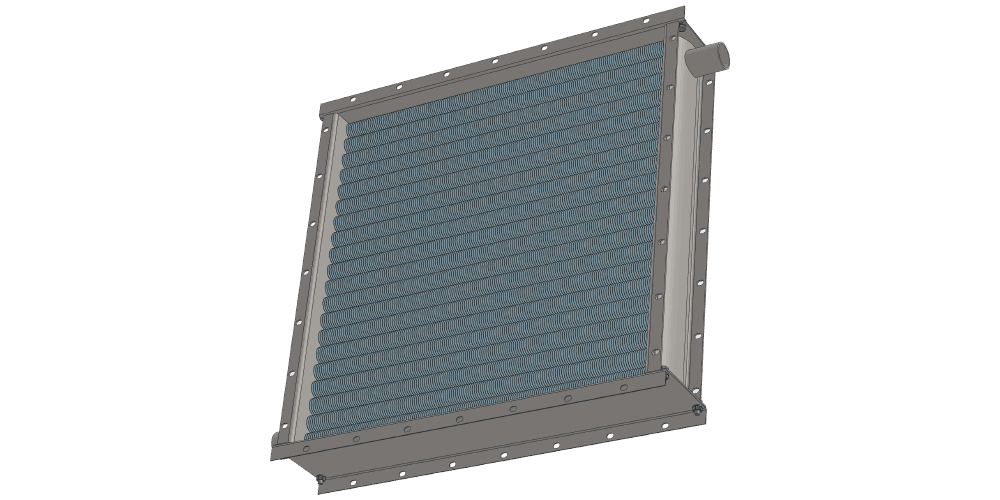

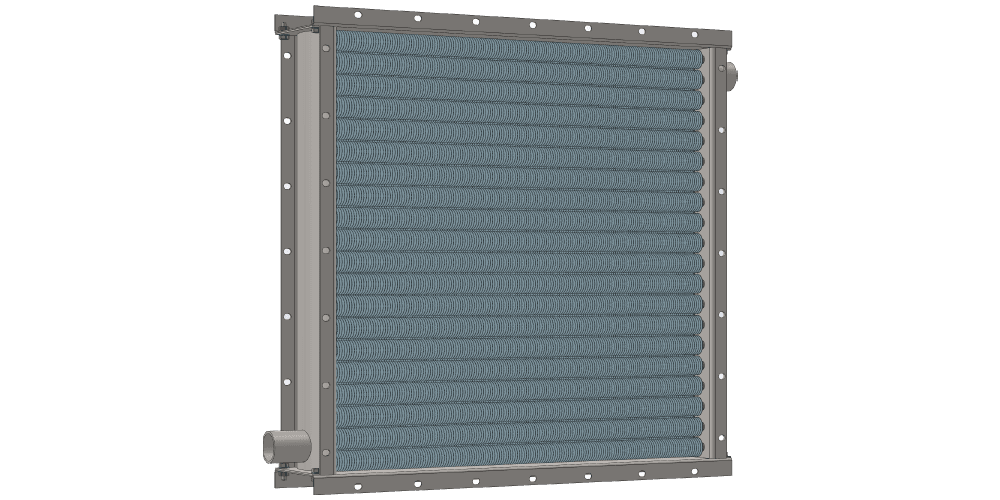

3D-модели калорифера КППС 905x905 для проектирования

Загрузить актуальные CAD-модели паровых калориферов КППС 905x905 можно по ссылке в верхней части страницы. Воздухонагреватели с тепловой мощностью 104, 137 и 161 кВт специально разработаны для приточных систем с производительностью по воздуху 8000 м³/час. Внешний габаритный размер по фланцам составляет 905x905 мм, что позволяет применять данный паровой теплообменник для монтажа в камеры и стандартные проемы размером 950х950 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППС 905x905

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППС2	КППС3	КППС4	КППС2	КППС3	КППС4
8000	833	881	905	970	735	50	17.8	26.9	35.6	65	83	100

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
