Калорифер КППС-989×989

Приточный паровой калорифер КППС-989x989 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 10000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППС-989x989 и параметров эксплуатации.

Калорифер КППС-989×989 У3. ТУ 4863-006-55613706-25

Калорифер КППС 989x989_2

Характеристики: 10000 м³/ч;

127 кВт

32 889 руб. с НДС

В заявку

Калорифер КППС 989x989_3

Характеристики: 10000 м³/ч;

167 кВт

46 070 руб. с НДС

В заявку

Калорифер КППС 989x989_4

Характеристики: 10000 м³/ч;

197 кВт

58 653 руб. с НДС

В заявку

Калькулятор подбора калорифера КППС 989x989

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППС 989x989 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППС-1030x1030 При избыточном запасе следует рассмотреть меньший теплообменник: КППС-947x947

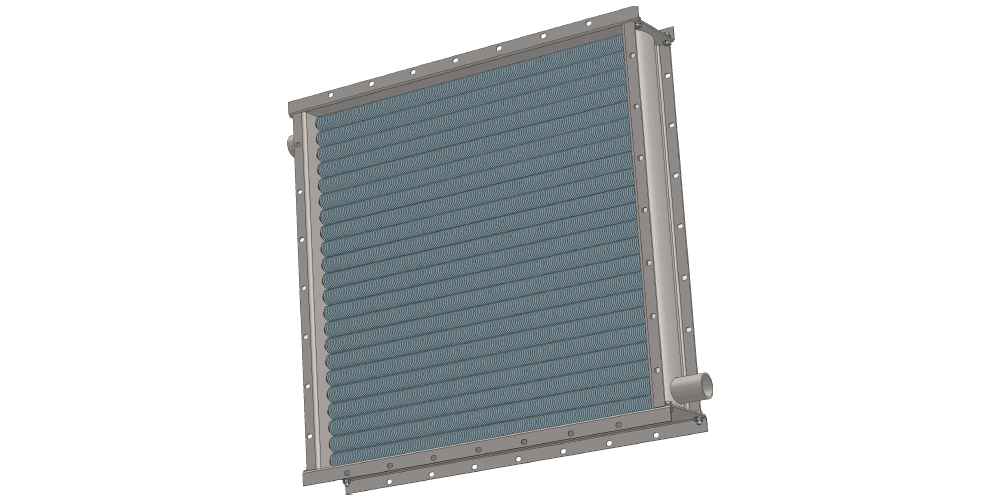

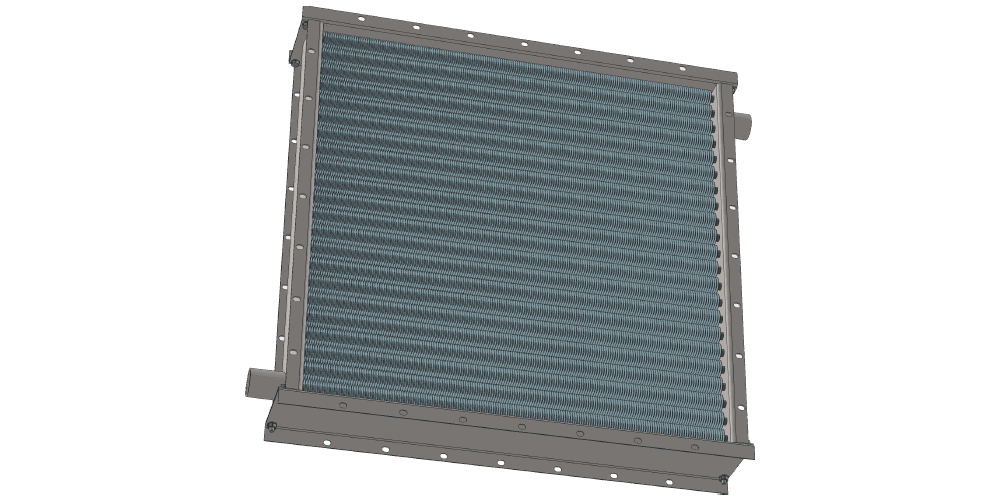

3D-модели калорифера КППС 989x989 для проектирования

Загрузить актуальные CAD-модели паровых калориферов КППС 989x989 можно по ссылке в верхней части страницы. Воздухонагреватели с тепловой мощностью 127, 167 и 197 кВт специально разработаны для приточных систем с производительностью по воздуху 10000 м³/час. Внешний габаритный размер по фланцам составляет 989x989 мм, что позволяет применять данный паровой теплообменник для монтажа в камеры и стандартные проемы размером 1000х1000 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППС 989x989

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППС2	КППС3	КППС4	КППС2	КППС3	КППС4
10000	917	965	989	1054	819	50	21.6	32.6	43.1	75	98	119

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
