Базовая комплектация водяных и паровых калориферов производства предприятия ООО Т.С.Т. предполагает их изготовление с патрубками,
которые служат для присоединения воздухонагревателя к подающему и обратному трубопроводу.

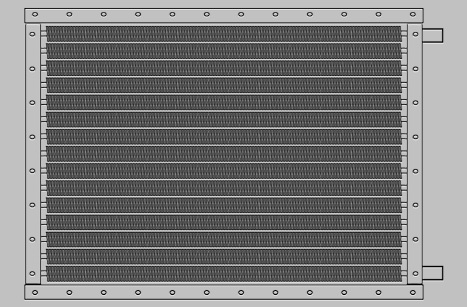

Патрубок представляет собой небольшой отрезок стальной трубы длиной 50-100 мм. В зависимости от модели и габаритных размеров
калорифера диаметр условного прохода патрубков составляет от 25 до 80 мм. В стандартном исполнении количество патрубков на один
калорифер составляет две штуки. В водяных многоходовых теплообменниках они располагаются с одной стороны сбоку, в паровых
одноходовых моделях – с разных сторон по диагонали. Использование воздухонагревателя с патрубками подразумевает его монтаж
к системе трубопроводов с помощью сварного соединения.

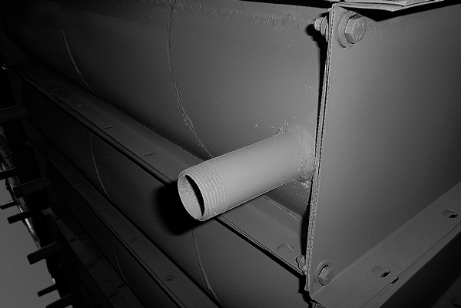

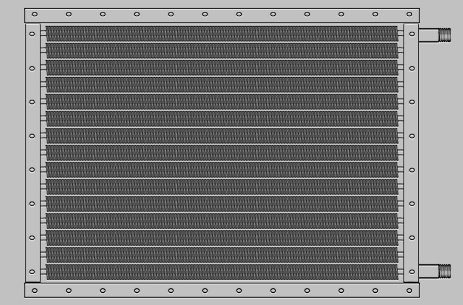

Штуцер – разновидность патрубка с резьбовым наружным соединением. В зависимости от габаритных размеров и условий эксплуатации
калорифера размер резьбы штуцеров составляет от одного до трех дюймов. Применение теплообменника в комплектации со штуцерами
предполагает его монтаж к системе трубопроводов с помощью резьбового соединения.

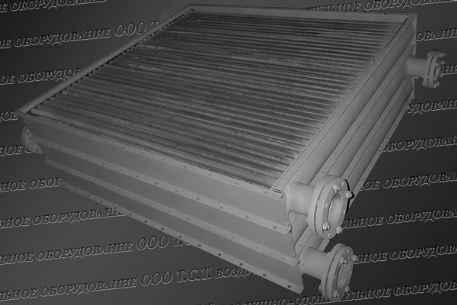

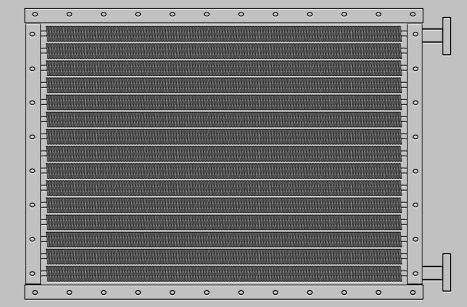

Фланец – деталь для гидравлического подсоединения в виде кольца с равномерно расположенными отверстиями. Фланцы подбираются
в зависимости от диаметра патрубков и используются попарно. Два фланца непосредственно привариваются к патрубкам воздухонагревателя.
Два обратных комплектуются с калорифером - для дальнейшего монтажа к системе трубопроводов с помощью болтового соединения
непосредственно на месте эксплуатации теплообменника. Исполнение фланцев по ГОСТ 12820-80, рабочее давление - до 10 Мпа.

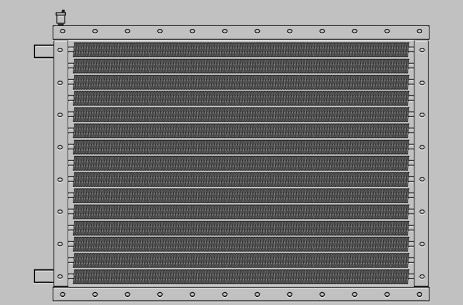

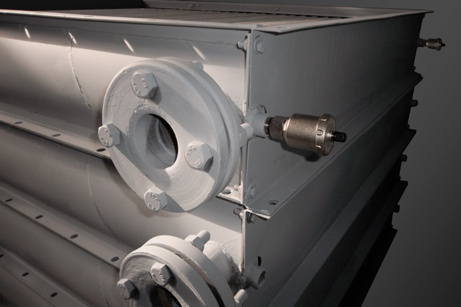

Воздухоотводчик – устройство для автоматического удаления воздушных и газовых скоплений в гидравлической системе
калорифера. Наличие воздуха во внутренней части теплообменника ведет к усиленной коррозии его гидравлического
тракта и появлению воздушных пробок, снижается теплоэффективность воздухоподогревателя. Негативные последствия
усиливаются при снижении скорости и давления теплоносителя. При изготовлении калорифера с воздухоотводчиками, в
корпус нагревателя (верхняя часть гидравлического тракта), ввариваются втулки с внутренней резьбой ½ дюйма. Возможна
комплектация воздухоотводчиков с отсекающим клапаном. Номинальное давление - 1 Мпа. Температура теплоносителя – до 110 градусов.

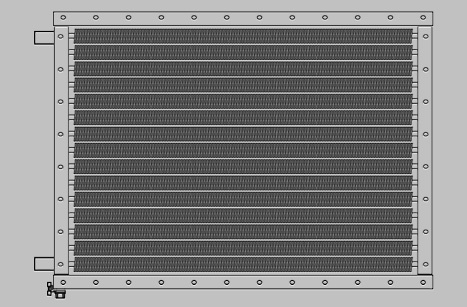

Шаровый кран – элемент запорной арматуры, предназначенный для быстрого слива теплоносителя, в том числе в аварийных
ситуациях при угрозе размораживания калорифера. При изготовлении воздухонагревателя с шаровыми кранами, в корпус
нагревателя (нижняя часть гидравлического тракта), ввариваются втулки с внутренней резьбой ½ дюйма. Краны обеспечивают
полную сливаемость нагревательного модуля за короткий промежуток времени. Температура теплоносителя – до 130 градусов.
Базовая комплектация водяных и паровых калориферов предполагает собой их изготовление с присоединительными (под сварку)
патрубками (Ду 25, 32, 40, 50, 65, 80 мм – в зависимости от модели и номера воздухонагревателя).

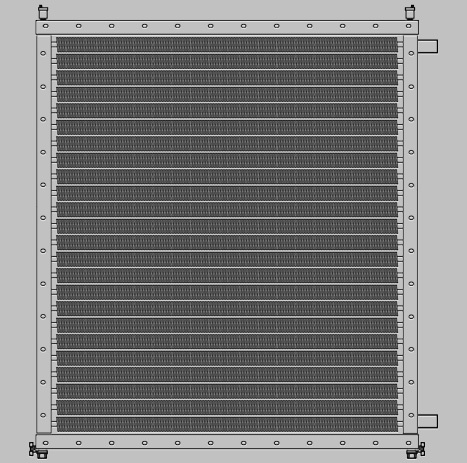

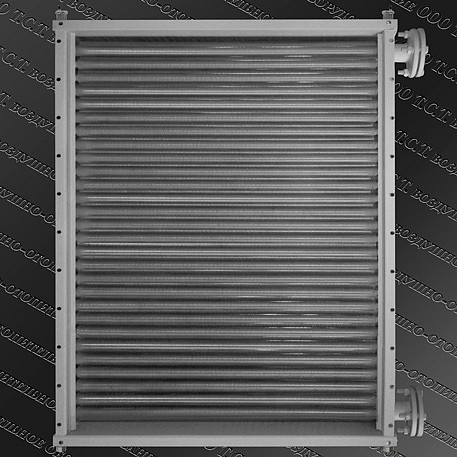

Дополнительная комплектация может включать:
- изготовление штуцеров с выбранной дюймовой резьбой в качестве элементов для подсоединения к теплоцентрали;
- изготовление калорифера с фланцами (основные, основные + обратные);
- изготовление калориферов с втулками под крепление (расположение в верхней части теплообменника) воздухоотводчиков
для удаления воздуха и прочих газов (крепление, крепление + автоматический воздухоотводчик, крепление + автоматический воздухоотводчик + отсекающий клапан);
- изготовление калориферов с втулками под крепление (расположение в нижней части теплообменника) шаровых кранов для
быстрого слива теплоносителя (крепление, крепление + шаровый кран).
ПАТРУБКИ
ШТУЦЕРА
ФЛАНЦЫ
Наружный диаметр*, мм
Ду, мм
размер резьбы, G ″
диаметр условного прохода, Ду мм
33
25
1
25
42
32
1 ¼
32
48
40
1 ½
40
60
50
2
50
76
65
2 ½
65
89
80
3
80
