Расчет калориферных блоков для технологического нагрева

Сравнительный анализ по расчету и подбору калориферных блоков для технологического нагрева, сушильных камер и высокотемпературных вентиляционных систем. На странице представлены данные тепловой мощности, расхода теплоносителя и температурных параметров воздуха для различных конфигураций оборудования. Приведены готовые показатели, позволяющие оценить фактическое аэродинамическое сопротивление калориферного блока и гидравлическое сопротивление калориферных секций. Подробно рассмотрен подбор водяных воздухонагревателей в секции нагрева при последовательном и параллельном подключении оборудования по воде, а также определены границы применимости прямоточной, противоточной и перекрестноточной схем обвязки.

Навигация по аналитическим и расчетным разделам темы:

1.специфика работы многорядных калориферных блоков;
2.интегральный метод расчета блоков по NTU;
3.выбор оптимальной схемы гидравлической обвязки;
4.расчет параллельно-перекрестной схемы обвязки;
5.расчет последовательной прямоточной схемы обвязки;
6.расчет последовательной противоточной схемы обвязки;
7.эксплуатационные параметры и критические нагрузки секций;
8.выбор оборудования под температурные режимы сушки.

Калькулятор водяного ТО Конструкция водяного ТО

Физика многорядного нагрева в условиях технологического процесса

Применение стандартных пошаговых методик проектирования к многорядным установкам глубокого нагрева приводит к расхождениям с реальными эксплуатационными показателями. Это обусловлено рядом специфических аэродинамических и теплотехнических факторов, проявляющихся исключительно при последовательном прохождении воздушного потока через несколько ступеней.

Термодинамическое затухание температурного напора по глубине пучка

Вместе с тем, специфика ступенчатого охлаждения сред и переменного расхода воды в параллельных контурах выдвигает особые требования к гидравлической увязке и аэродинамическим характеристикам приточной системы. Теплотехнический анализ параллельной схемы подключения многорядных блоков воздухонагревателей показывает выраженное влияние затухания температурного напора в крайних ступенях. В обычном режиме на долю 4-го ряда приходится всего 10% мощности у модели А3 М (прибавка +6 °C) и 6% мощности у модели А4 М (прибавка всего +4 °C).

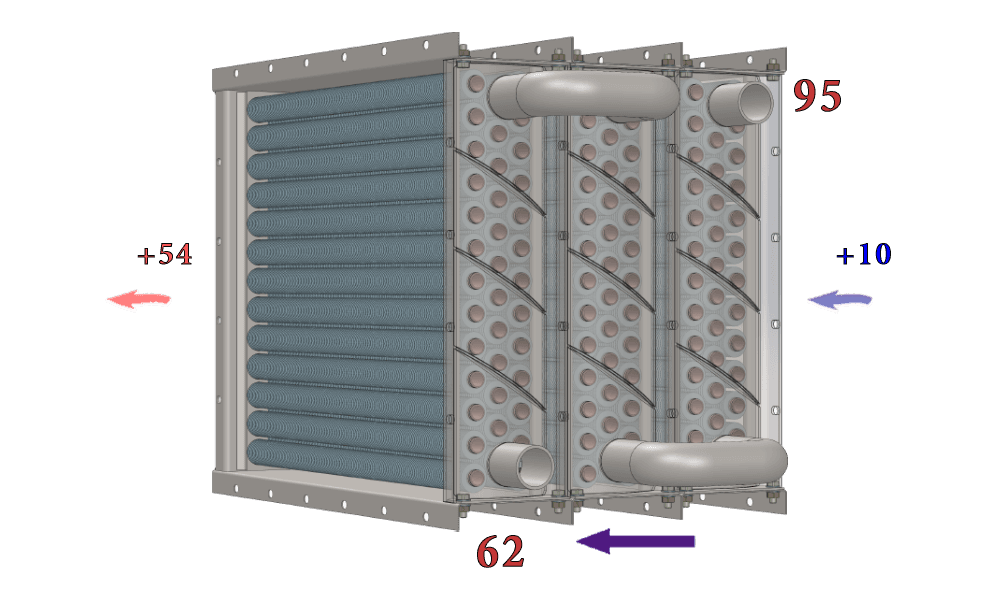

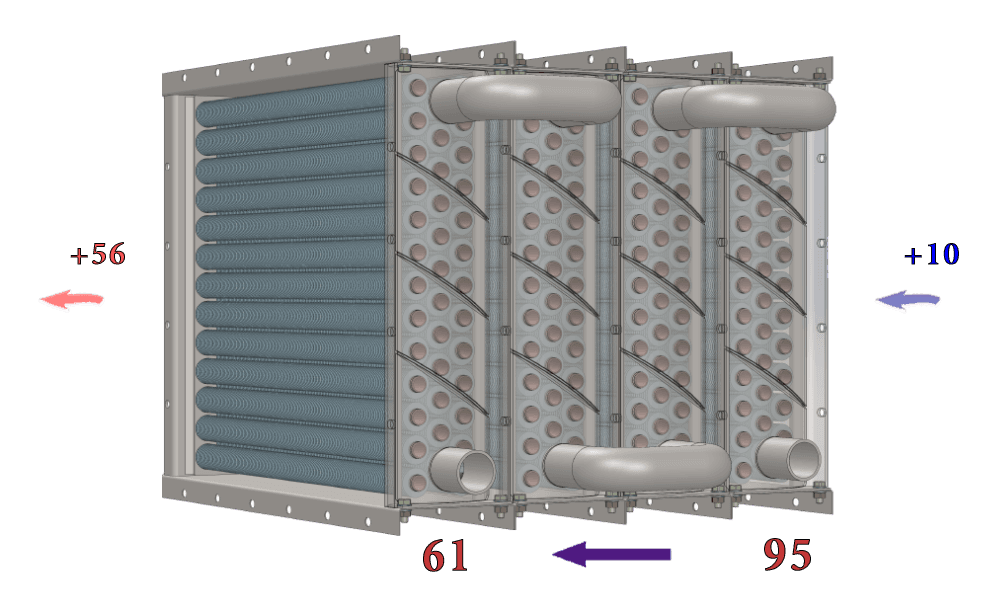

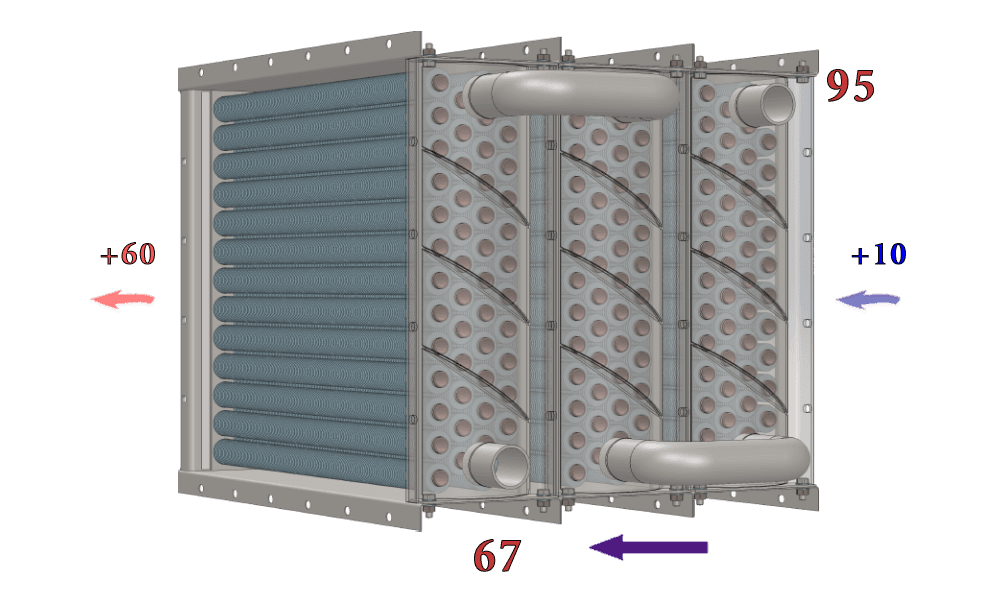

Последовательная прямоточная схема обвязки многорядных блоков характеризуется жесткими физическими ограничениями, обусловленными соосным движением сред. В отличие от параллельно-перекрестного тока, где на каждую ступень индивидуально подается теплоноситель с начальной максимальной температурой +95 °C, в прямотоке вода движется по трубному пучку последовательно, охлаждаясь от ряда к ряду. Это приводит к падению температурного напора по мере продвижения воздушного потока по глубине установки.

Искусственное занижение массового расхода воздуха

Порядный расчет рассматривает блок как цепочку изолированных ступеней по воздуху. Метод оптимален для моделирования обычного (балансового) режима, так как позволяет задавать жесткие условия по обратке для каждого ряда индивидуально и вычислять точечное зажатие локального расхода автоматикой. Однако при фиксации сквозного транзитного расхода (форсированный режим) этот метод приводит к математическим невязкам на конечных ступенях.

Причины расхождения результатов и точность данных кроются в расчетных параметрах: в порядном расчете каждый ряд считается индивидуально с привязкой к базовому объемному расходу и падающей локальной плотности нагретого воздуха. Это приводит к последовательному снижению расчетной массы на конечных рядах (до 26 500–26 000 кг/ч) и занижению итоговой мощности блока на 5–13% по сравнению с интегральными моделями, где массовый расход воздуха строго зафиксирован как константа (31 250 кг/ч) для всех рядов согласно закону сохранения массы. В порядном расчете суммарное сопротивление блоков составляет 767–783 Па для А3 М и 1000–1012 Па для А4 М, так как расчет ведется по заниженной массе.

Риски ламинарного режима и аварийного завоздушивания хвостовых рядов

В порядном расчете коэффициент теплопередачи конечных рядов падает до минимальных значений (58.4...61.1 Вт/(м²·°C)) из-за искусственного зажимания расхода и падения скорости воды до ламинарных 0.08–0.15 м/с. Из-за падения скорости воды до критических 0.15 м/с в А3 М и 0.08 м/с в А4 М конечные ряды в обычном режиме превращаются в зону гидравлического риска (застой и завоздушивание).

Значение 0.08–0.15 м/с находится в критической зоне. В теплообменных элементах гарантированно возникнет ламинарное течение и завоздушивание верхних частей трубок. В результате часть теплообменника полностью отключится из работы, начнется лавинообразное падение общей мощности, а тепловой контур потеряет стабильность из-за снижения регулирующей способности арматуры.

Интегральный метод NTU и уравнения эффективности Кэйса-Босмана

Применение интегрального метода NTU (число единиц переноса тепла) позволяет рассматривать многорядный калориферный блок как единый монолитный теплообменный массив. В отличие от пошаговых инженерных методик, данный подход базируется на уравнениях эффективности для взаимно неперемешивающихся сред и учитывает непрерывное изменение температурного напора по всей совокупной площади пучка. Это исключает возникновение математических невязок на конечных ступенях и обеспечивает точный расчет параметров установки на основе законов сохранения массы и энергии.

Базовый алгоритм и общая математическая модель блока

Интегральный метод NTU/КПД позволяет оперативно рассчитать общую мощность и конечные температурные параметры многорядного блока без применения итерационных циклов определения промежуточных характеристик сред. Расчет выполняется последовательно: от массовых расходов и конструктивной геометрии оборудования к финальным температурным показателям.

Методика интегрального расчета блоков по методу NTU

Шаг 1. Тепловая способность воздушного и водяного потоков (W, Вт/°C)
Определяет количество тепловой энергии, необходимое для изменения температуры потока среды на 1 °C:
- • Воздушный поток: W_возд = (G_air / 3600) * 1006
- • Водяной поток: W_воды = (G_w_transit / 3600) * 4187
Для проведения расчета выбирается наименьшее значение: W_min = W_возд
На основании полученных величин вычисляется безразмерное отношение потоков: W_o = W_min / W_воды
Шаг 2. Тепловой потенциал трубного пучка (NTU_block)
Характеризует безразмерную тепловую способность всей площади поверхности нагрева установки относительно массового расхода воздуха:
- • NTU_block = (K_average * F_общ) / W_min
Где: F_общ — суммарная площадь поверхности теплообмена всех четырех калориферов блока, м²; K_average — средний коэффициент теплопередачи оборудования, Вт/(м²·°C).
Шаг 3. Итоговый тепловой КПД установки (E_block)
Зависит от схемы движения теплоносителей и рассчитывается по интегральным зависимостям Кэйса-Босмана для неперемешивающихся сред:
- Перекрестноточная схема: E_block = 1 - exp((NTU_block^0.22 / W_o) * (exp(-W_o * NTU_block^0.78) - 1))
- Последовательная прямоточная схема: E_block = (1 - exp(-NTU_block * (1 + W_o))) / (1 + W_o)
- Последовательная противоточная схема: E_block = (1 - exp(-NTU_block * (1 - W_o))) / (1 - W_o * exp(-NTU_block * (1 - W_o)))
Шаг 4. Расчет финальных паспортных параметров
- • Общая тепловая мощность блока: Q = W_min * E_block * (T_вх_воды - t_вх_возд)
- • Температура воздуха на выходе: t_out_air = t_вх_возд + Q / W_возд
- • Температура обратной воды: T_out_w = T_вх_воды - Q / W_воды

Сравнительный анализ эффективности схем гидравлической обвязки

Выбор схемы подключения теплоносителя напрямую определяет эффективность работы всей установки технологического нагрева, задавая не только финальную температуру приточного воздуха, но и жесткие рамки для характеристик насосных групп, вентиляторов и условий эксплуатации внешней тепловой сети.

Сводные параметры 3- и 4-рядных блоков калориферов по методу NTU

Ниже представлены результаты интегрального расчета многорядных секций для фиксированного объема воздуха 25 000 м³/ч (массовый расход 31 250 кг/ч) при температуре подачи теплоносителя из сети +95 °C. Техническое сопоставление четырех конфигураций оборудования позволяет оценить теплотехническую, гидравлическую и аэродинамическую эффективность прямоточной, противоточной и перекрестноточной (в двух режимах) схем обвязки.

СВОДНАЯ ТАБЛИЦА ИНТЕГРАЛЬНЫХ ПАРАМЕТРОВ 4-РЯДНЫХ БЛОКОВ КФБ-12 А М ПО МЕТОДУ NTU
РАБОЧИЙ ПАРАМЕТР УСТАНОВКИ	Перекрестноточная Обычный режим		Перекрестноточная Форсированный режим		Последовательная прямоточная		Последовательная противоточная
Тепловая мощность блока А3 / А4, кВт	514	567	559	615	408	463	513	589
Температура воздуха на выходе из блока А3 / А4, °C	+69	+75	+74	+80	+56	+63	+68	+77
Суммарный расход воды А3 / А4, кг/ч	17 700	19 500	30 000	36 200	10 150	13 440	10 150	13 440
Скорость воды в трубках А3 / А4, м/с	0.436	0.363	0.739	0.673	1.000	1.000	1.000	1.000
Аэродинамическое сопротивление А3 / А4, Па	929	1226	929	1226	929	1226	929	1226
Гидравлическое сопротивление А3 / А4, кПа	3.8	2.6	11.0	9.1	80.6	80.1	80.6	80.1
Тепловой КПД блока А3 М / А4 М, %	68.8	75.9	74.8	82.4	54.6	62.0	68.7	78.9

Зависимость теплового КПД от потенциала пучка (NTU)

Для визуализации термодинамического поведения многорядных воздухонагревателей ниже представлены графики изменения общего КПД в зависимости от теплового потенциала пучка трубок.

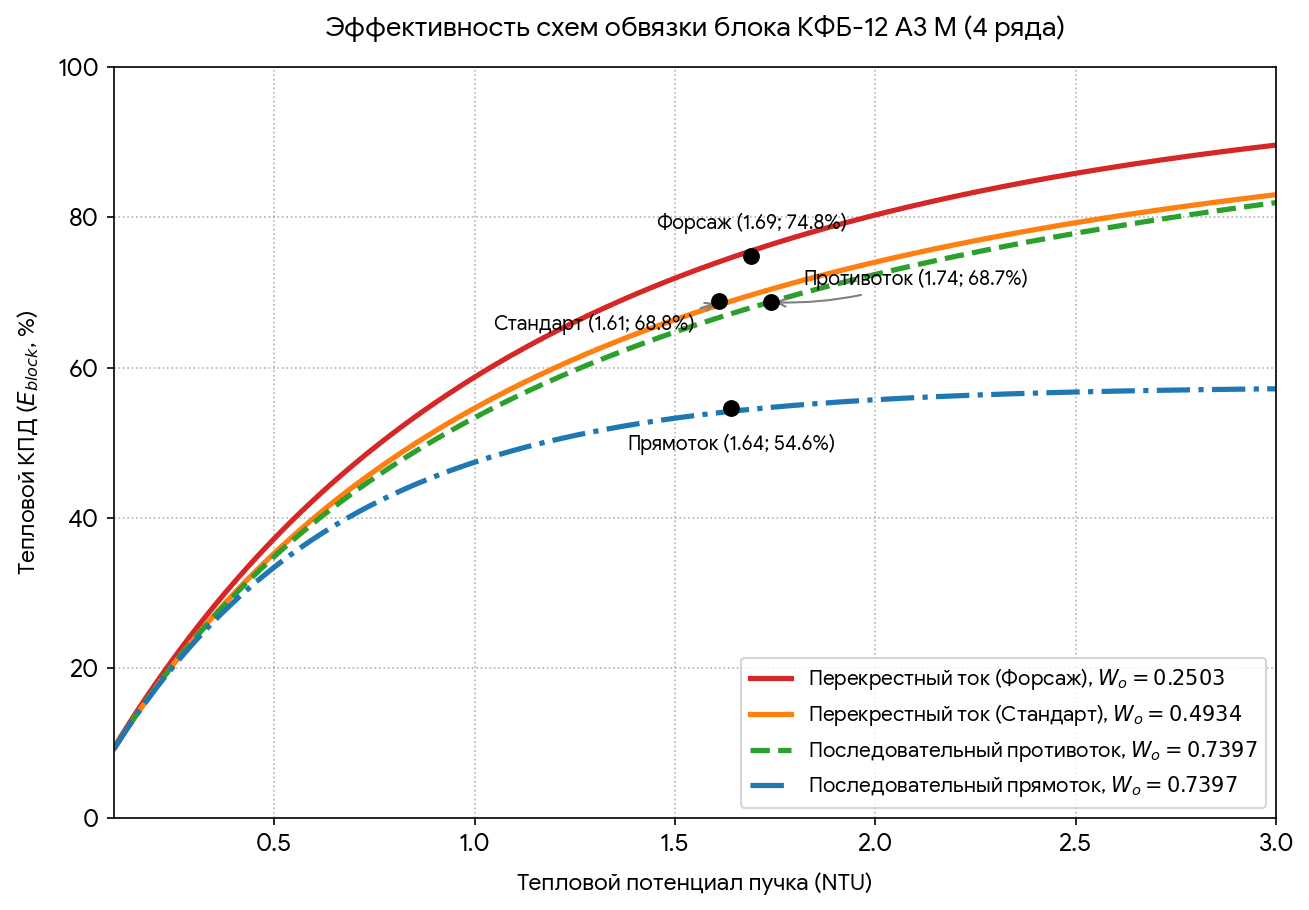

График зависимости КПД и NTU калорифера А3 от гидравлической схемы

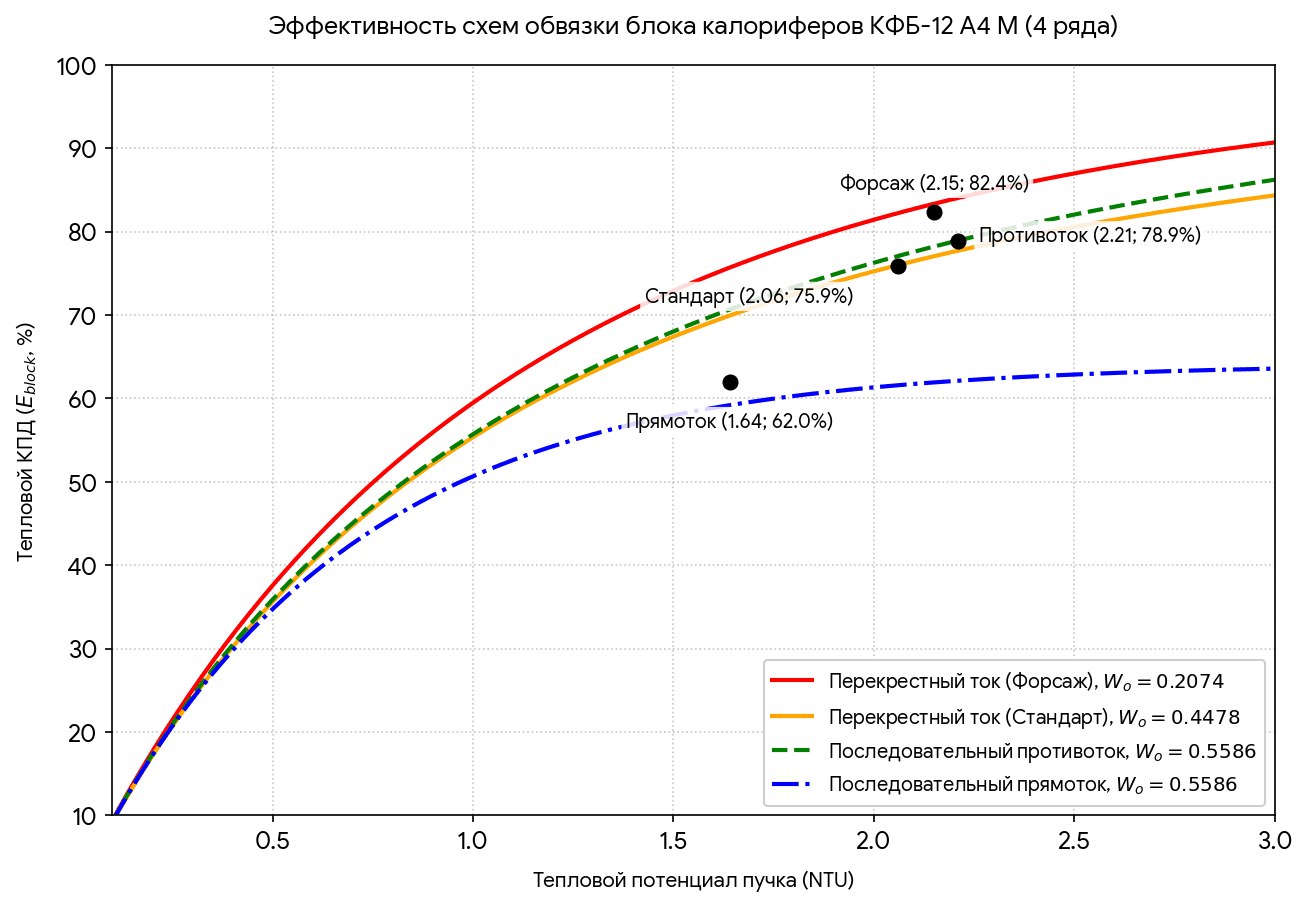

График зависимости КПД и NTU калорифера А4 от гидравлической схемы

Сравнительный технический анализ результатов расчета

Интегральное сопоставление рабочих параметров прямоточной, противоточной и перекрестноточной схем обвязки позволяет выявить скрытые взаимосвязи между теплотехнической эффективностью оборудования и сопутствующими нагрузками на инженерные сети объекта. Приведенный далее детальный анализ базируется на критической оценке трех взаимосвязанных факторов: энергетического потенциала съема мощности, гидравлических ограничений циркуляционного контура и инвариантных аэродинамических показателей трубного пучка. Это дает проектировщику возможность взвесить термодинамические выгоды каждой компоновки и сопоставить их с реальными эксплуатационными издержками на насосные и вентиляционные группы.

1. Термодинамическое сопоставление и съем мощности
- • Температурные показатели противоточной схемы: Последовательный противоток на базе калорифера КФБ-12 А4 М обеспечивает нагрев воздуха до +77 °C в номинальном режиме при тепловой мощности 589 кВт. Данный показатель превышает расчетную мощность перекрестноточной схемы в обычном режиме на 22 кВт, а прямоточной схемы — на 126 кВт (+27%).
- • Температурный паритет: Противоточная и перекрестноточная (в обычном балансовом режиме) схемы обеспечивают сопоставимые тепловые параметры для модели А3 М (+68.4 °C и +68.5 °C) и близкие значения для модели А4 М (+77.1 °C и +74.5 °C).
- • Эффективность прямоточной схемы: Попутное движение сред характеризуется наименьшей тепловой эффективностью с КПД в диапазоне 54.6–62.0%. Вследствие взаимного выравнивания температур теплоносителей прямоточная схема ограничивает нагрев воздуха отметками +56...+63 °C, что делает ее нецелесообразной для применения в среднетемпературных процессах сушки.
- • Интенсификация параметров в перекрестноточном форсированном режиме: Перекрестноточная схема при максимальном открытии регулирующей арматуры обеспечивает съем мощности с модели А4 М до 615 кВт при температуре воздуха +80.0 °C. Данный режим характеризуется увеличением расхода сетевой воды до 36.2 т/ч и возвратом в сеть недоохлажденного теплоносителя с температурой +80.4 °C.
2. Гидравлический анализ и сетевые ограничения
- • Расходные характеристики теплоносителя: Противоточная схема является наиболее экономичной по потреблению сетевой воды. Для обеспечения мощности 589 кВт (модель А4 М) требуется проток в объеме 13 440 кг/ч, в то время как перекрестноточной схеме для достижения аналогичных параметров необходим расход от 19 500 до 36 200 кг/ч.
- • Охлаждение обратной линии: Противоток обеспечивает снижение температуры обратной воды до +51.5...+57.3 °C, что снижает термическую нагрузку на тепловую сеть. Перекрестноточный форсированный режим повышает температуру обратной воды до +79.0...+80.4 °C, что требует согласования с источником теплоснабжения (котельной или ТЭЦ).
- • Гидравлическое сопротивление контуров: Применение последовательных схем обвязки (прямоток и противоток) приводит к линейному суммированию потерь давления, в результате чего гидравлическое сопротивление четырехрядного блока достигает 80.1–80.6 кПа (порядка 8 метров водяного столба). Данный фактор требует установки высоконапорного насосного оборудования. Перекрестноточная схема за счет параллельного распределения потока по коллекторам характеризуется потерями давления в пределах 2.6–3.8 кПа в обычном режиме, что позволяет использовать циркуляционные насосы малой мощности.
3. Аэродинамические показатели
- • Сопротивление по воздушному контуру инвариантно относительно схемы гидравлической обвязки и определяется геометрическими параметрами трубного пучка. Четырехрядный блок на базе модификации А3 М создает сопротивление воздушному потоку в 929 Па, а на базе модификации А4 М — 1226 Па, что накладывает строгие ограничения на напорные характеристики приточного вентиляционного агрегата.

Заключение по выбору схемы обвязки

1. Применение перекрестноточной схемы (Обычный режим) технически обосновано в качестве универсального и сбалансированного решения для технологических процессов с целевой температурой воздуха до +68...+74 °C. Схема обеспечивает удержание нормативной температуры обратной воды (+70 °C) при минимальном гидравлическом сопротивлении (до 4 кПа), исключая необходимость применения высоконапорных насосных групп.
2. Применение последовательной противоточной схемы целесообразно в проектах, где приоритетом является достижение максимальных температурных параметров воздуха (до +77 °C) при установленном лимите на расход сетевой воды и техническом требовании к глубокому охлаждению обратной линии (до +57 °C). При проектировании данной схемы гидравлический контур должен быть рассчитан на рабочее давление не менее 80 кПа.
3. Перекрестноточный форсированный режим рекомендуется использовать исключительно в качестве временной или аварийной меры для интенсификации процесса сушки сырья, при условии готовности тепловой сети объекта принять теплоноситель с температурой обратной линии до +80 °C.
4. Последовательная прямоточная схема технически нерациональна для применения в многорядных блоках технологического нагрева. При идентичных прямотоку гидравлических нагрузках (80 кПа) схема уступает альтернативным вариантам обвязки по развиваемой тепловой мощности и ограничена по температуре нагрева воздуха нижними отметками.

Аэродинамика водяного то Гидравлика водяного то

Параллельно-перекрестная схема воздухонагревательных блоков

Параллельное распределение теплоносителя по контурам многорядного блока обеспечивает подачу горячей сетевой воды с максимальным потенциалом (+95 °C) на каждую ступень нагрева. Данное инженерное решение позволяет минимизировать падение температурного напора по ходу движения воздуха, однако накладывает жесткие требования к автоматическому регулированию из-за неравномерного распределения тепловой нагрузки между рядами.

Технико-экономическое обоснование и динамика порядного нагрева

Принудительное количественное регулирование в стандартном режиме приводит к значительному сокращению локального расхода воды на хвостовых ступенях. Ниже представлены параметры порядной динамики нагрева воздуха при фиксированном объеме 25 000 м³/ч и графике теплоносителя 95/70 °C.

СВОДНАЯ ТАБЛИЦА ПОДБОРА ПАРАМЕТРОВ ПОРЯДНОГО ТЕХНОЛОГИЧЕСКОГО НАГРЕВА КАЛОРИФЕРОМ КФБ-12 А3 М
ПЕРЕКРЕСТНОТОЧНАЯ ПАРАЛЛЕЛЬНАЯ СХЕМА. СТАНДАРТНЫЙ РЕЖИМ
ОБЪЕМ НАГРЕВАЕМОГО ВОЗДУХА – 25000 М³/ЧАС. ТЕМПЕРАТУРА ВОЗДУХА НА ВХОДЕ +10 °C. ГРАФИК ТЕПЛОНОСИТЕЛЯ 95/70 °C
Глубина компоновки по ходу воздуха	Динамика нагрева воздуха	Локальный расход воды	Аэродинамическая нагрузка	Технико-экономическое обоснование рядности для технологических процессов
1 ряд	Стартовый нагрев: увеличение температуры на 25 °C; +35 °C на выходе	Максимальный расход 7500 кг/ч; высокий температурный напор	Начальное сопротивление: потери давления воздуха составляют 232 Па	Базовый рабочий узел многорядной системы, обеспечивающий до 47% от суммарной тепловой мощности четырехрядной установки
2 ряда	Глубокий догрев: увеличение температуры на 16 °C; +51 °C на выходе	Умеренный проток: расход воды сокращается автоматикой до 4300 кг/ч	Повышенное сопротивление: локальное – 199 Па; общее – 431 Па	Оптимальная конфигурация для низкотемпературных и деликатных режимов сушки; 27% от мощности
3 ряда	Плавное затухание: увеличение температуры на 10 °C; +61 °C на выходе	Зажатый контур: расход воды сокращается до 2660 кг/ч	Высокое сопротивление: локальное – 181 Па; общее – 612 Па	Расчетный узел для достижения более глубокого прогрева воздушного потока; 16% от мощности
4 ряда	Минимальная прибавка температуры в 6 °C; итоговый нагрев блока +67 °C	Зона гидравлического риска: снижение расхода до 1560 кг/ч. Скорость воды минимальна — 0.15 м/с	Максимальное сопротивление: локальное – 171 Па; общее – 783 Па	Технологический предел; 10%. Целесообразно при жестких требованиях к финишной технологии сушки. Требует установки балансировочной арматуры

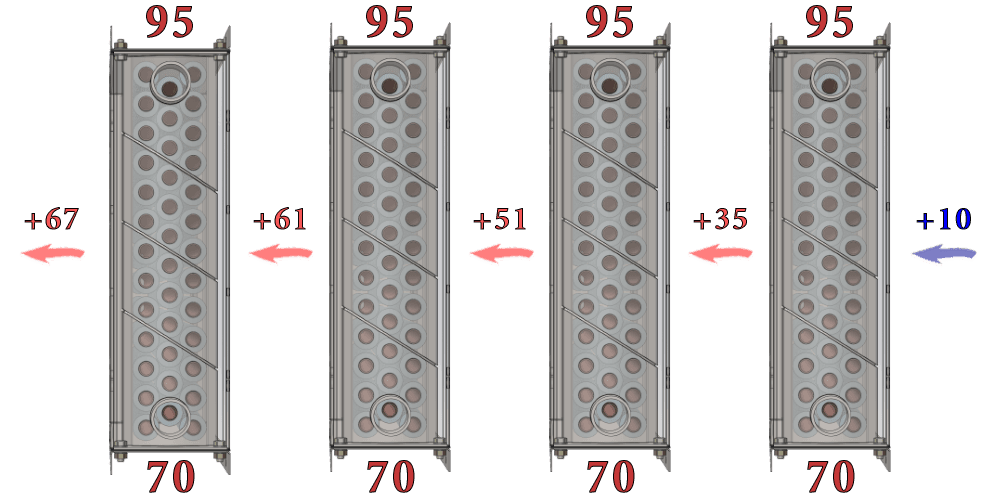

Динамика порядного нагрева калорифера при параллельном подключении

Схема перекрестного тока в блоке трехрядных водяных калориферов

СВОДНАЯ ТАБЛИЦА ПОДБОРА ПАРАМЕТРОВ ПОРЯДНОГО ТЕХНОЛОГИЧЕСКОГО НАГРЕВА КАЛОРИФЕРОМ КФБ-12 А4 М
ПЕРЕКРЕСТНОТОЧНАЯ ПАРАЛЛЕЛЬНАЯ СХЕМА. СТАНДАРТНЫЙ РЕЖИМ
ОБЪЕМ НАГРЕВАЕМОГО ВОЗДУХА – 25000 М³/ЧАС. ТЕМПЕРАТУРА ВОЗДУХА НА ВХОДЕ +10 °C. ГРАФИК ТЕПЛОНОСИТЕЛЯ 95/70 °C
Глубина компоновки по ходу воздуха	Динамика нагрева воздуха	Локальный расход воды	Аэродинамическая нагрузка	Технико-экономическое обоснование рядности для технологических процессов
1 ряд	Стартовый нагрев: увеличение температуры на 30 °C; +40 °C на выходе	Максимальный расход 9050 кг/ч; высокий температурный напор	Начальное сопротивление: потери давления воздуха составляют 307 Па	Базовый рабочий узел многорядной системы, обеспечивающий до 53% от суммарной тепловой мощности четырехрядной установки
2 ряда	Глубокий догрев: увеличение температуры на 17 °C; +57 °C на выходе	Умеренный проток: расход воды сокращается автоматикой до 4700 кг/ч	Повышенное сопротивление: локальное – 255 Па; общее – 562 Па	Оптимальная конфигурация для умеренных низкотемпературных режимов сушки; 27% от мощности
3 ряда	Плавное затухание: увеличение температуры на 10 °C; +67 °C на выходе	Зажатый контур: расход воды сокращается до 2430 кг/ч	Высокое сопротивление: локальное – 231 Па; общее – 793 Па	Расчетный узел для достижения более глубокого прогрева воздушного потока; 14% от мощности
4 ряда	Минимальная прибавка температуры в 4 °C; итоговый нагрев блока +71 °C	Зона гидравлического риска: снижение расхода до 1070 кг/ч. Скорость воды минимальна — 0.08 м/с	Максимальное сопротивление: локальное – 219 Па; общее – 1012 Па	Технологический предел; 6%. Целесообразно при жестких требованиях к финишной технологии сушки. Требует установки балансировочной арматуры

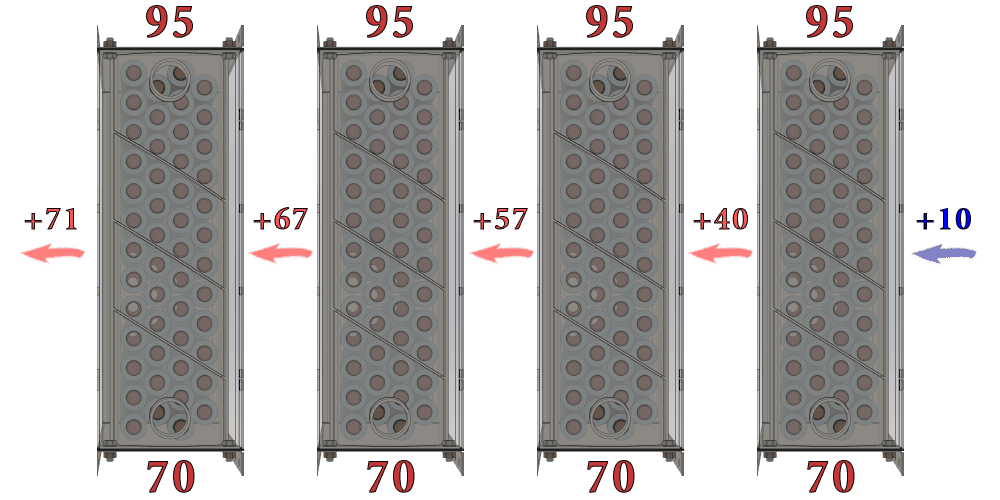

Динамика порядного нагрева калорифера в перекрестноточной схеме

Схема перекрестного тока в блоке четырехрядных водяных калориферов

СВОДНАЯ ТАБЛИЦА ПОДБОРА ПАРАМЕТРОВ ПОРЯДНОГО ТЕХНОЛОГИЧЕСКОГО НАГРЕВА КАЛОРИФЕРОМ КФБ-12 А3 М
ПЕРЕКРЕСТНОТОЧНАЯ ПАРАЛЛЕЛЬНАЯ СХЕМА. ФОРСИРОВАННЫЙ РЕЖИМ
ОБЪЕМ НАГРЕВАЕМОГО ВОЗДУХА – 25000 М³/ЧАС. ТЕМПЕРАТУРА ВОЗДУХА НА ВХОДЕ +10 °C. ТЕМПЕРАТУРА ПОДАЧИ ТЕПЛОНОСИТЕЛЯ 95 °C
Глубина компоновки по ходу воздуха	Динамика нагрева воздуха	Локальный расход воды	Аэродинамическая нагрузка	Технико-экономическое обоснование рядности для технологических процессов
1 ряд	Стартовый нагрев: увеличение температуры на 25 °C; +35 °C на выходе	Зафиксированный расход 7500 кг/час; обратка ряда 70 °C	Начальное сопротивление: потери давления воздуха составляют 232 Па	Базовый рабочий узел многорядной системы, обеспечивающий до 41% от суммарной тепловой мощности четырехрядной установки
2 ряда	Интенсивный догрев: увеличение температуры на 18 °C; +53 °C на выходе	Форсированный транзит 7500 кг/час; обратка ряда 78 °C	Повышенное сопротивление: локальное – 191 Па; общее – 423 Па	Оптимальная конфигурация для низкотемпературных и деликатных режимов сушки; 28% от мощности
3 ряда	Стабильный догрев: увеличение температуры на 13 °C; +66 °C на выходе	Форсированный транзит 7500 кг/час; обратка ряда 84 °C	Высокое сопротивление: локальное – 178 Па; общее – 601 Па	Расчетный узел для достижения стабильно средних температурных параметров в промышленных сушильных комплексах; 19% от мощности
4 ряда	Технологический дожим: прибавка в 9 °C; итоговый нагрев блока +75 °C	Форсированный транзит 7500 кг/час; обратка ряда 87 °C	Максимальное сопротивление: локальное – 166 Па; общее – 767 Па	Максимальный нагрев для интенсификации среднетемпературных технологических процессов; 12% от полной мощности

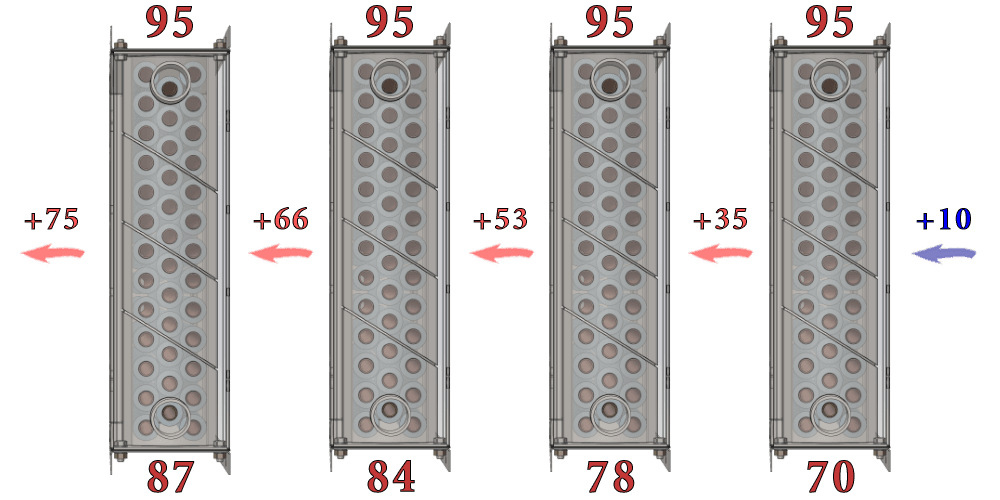

Параллельная перекрестноточная гидравлическая схема подключения

Параметры теплоносителей при форсированном режиме перекрестной схемы

СВОДНАЯ ТАБЛИЦА ПОДБОРА ПАРАМЕТРОВ ПОРЯДНОГО ТЕХНОЛОГИЧЕСКОГО НАГРЕВА КАЛОРИФЕРОМ КФБ-12 А4 М
ПЕРЕКРЕСТНОТОЧНАЯ ПАРАЛЛЕЛЬНАЯ СХЕМА. ФОРСИРОВАННЫЙ РЕЖИМ
ОБЪЕМ НАГРЕВАЕМОГО ВОЗДУХА – 25000 М³/ЧАС. ТЕМПЕРАТУРА ВОЗДУХА НА ВХОДЕ +10 °C. ТЕМПЕРАТУРА ПОДАЧИ ТЕПЛОНОСИТЕЛЯ 95 °C
Глубина компоновки по ходу воздуха	Динамика нагрева воздуха	Локальный расход воды	Аэродинамическая нагрузка	Технико-экономическое обоснование рядности для технологических процессов
1 ряд	Стартовый нагрев: увеличение температуры на 30 °C; +40 °C на выходе	Зафиксированный расход 9050 кг/час; обратка ряда 70 °C	Начальное сопротивление: потери давления воздуха составляют 307 Па	Базовый рабочий узел многорядной системы, обеспечивающий до 45% от суммарной тепловой мощности четырехрядной установки
2 ряда	Интенсивный догрев: увеличение температуры на 20 °C; +60 °C на выходе	Форсированный транзит 9050 кг/час; обратка ряда 80 °C	Повышенное сопротивление: локальное – 255 Па; общее – 562 Па	Оптимальная конфигурация для умеренных низкотемпературных режимов сушки; 28% от мощности
3 ряда	Стабильный догрев: увеличение температуры на 13 °C; +73 °C на выходе	Форсированный транзит 9050 кг/час; обратка ряда 86 °C	Высокое сопротивление: локальное – 227 Па; общее – 789 Па	Расчетный узел для достижения стабильно средних температурных параметров в промышленных сушильных комплексах; 17% от мощности
4 ряда	Технологический дожим: прибавка в 9 °C; итоговый нагрев блока +82 °C	Форсированный транзит 9050 кг/час; обратка ряда 89 °C	Максимальное сопротивление: локальное – 211 Па; общее – 1000 Па	Максимальный нагрев для интенсификации среднетемпературных технологических процессов; 10% от полной мощности

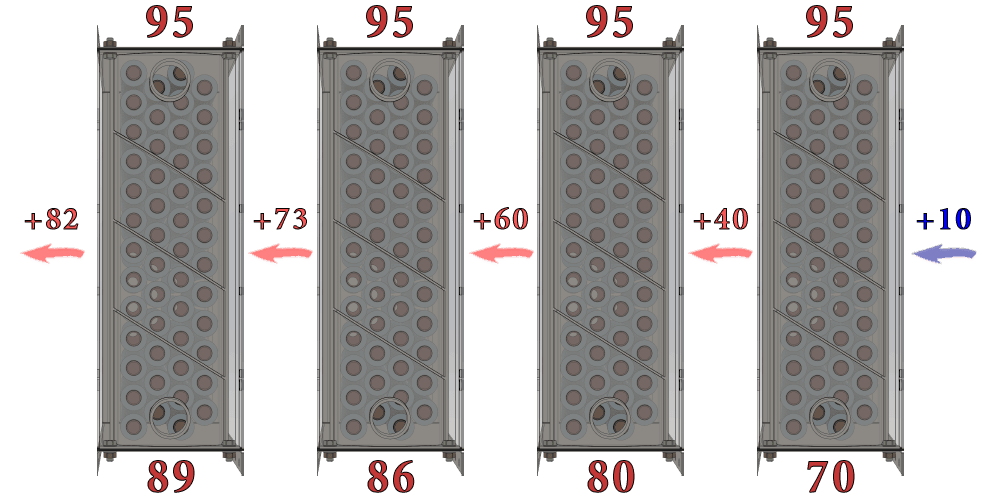

Обвязка блока воздухонагревателей при форсированном режиме

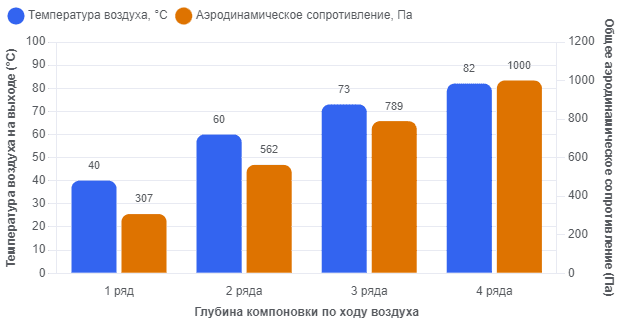

Форсированный режим перекрестноточной гидравлической схемы подключения

Сравнительный анализ компоновок и выбор рядности калориферов

Параллельная по воде перекрестноточная схема обвязки многорядных блоков воздухонагревателей серии КФБ-12 А М предусматривает индивидуальную подачу теплоносителя с максимальной начальной температурой (+95 °C) на каждую ступень. Это конструктивное решение минимизирует термодинамическое затухание по глубине установки, позволяя эффективно использовать поверхность нагрева на последующих рядах и достигать предельно высоких температурных параметров воздуха. Вместе с тем, специфика ступенчатого охлаждения сред и переменного расхода воды в параллельных контурах выдвигает особые требования к гидравлической увязке и аэродинамическим характеристикам приточной системы.

Сопоставление обычного (балансового) и форсированного (полнорасходного) режимов параллельной перекрестноточной схемы определяет четкую теплотехническую закономерность. Разница между ними лежит в плоскости расхода сетевого теплоносителя и скорости его движения внутри трубок. Анализ работы оборудования при фиксации расхода воды на уровне константы первого ряда показывает гидравлические и температурные особенности форсирования перекрестноточной схемы.

Обычный (балансовый) режим

Расход воды на каждый последующий ряд принудительно зажимается автоматикой по мере промежуточного прогрева воздуха. Это позволяет строго выдерживать нормативный температурный перепад и возвращать в сеть обратку теплоносителя с температурой строго +70 °C. Схема минимизирует нагрузку на тепловую сеть, снижая суммарный расход воды до 16 020 кг/ч (для КФБ-12 А3 М) и до 17 250 кг/ч (для КФБ-12 А4 М).

Форсированный (полнорасходный) режим

Основные критерии сопоставления режимов

1. Температурный выигрыш: Отключение автоматического порядового зажатия воды и перевод блока на сквозной форсированный транзит обеспечивает существенное приращение конечных параметров воздуха. На 4-рядном блоке А3 М финишная температура возрастает с +67 °C до +75 °C (+8 градусов), а на блоке А4 М — с +71 °C до +82 °C (+11 градусов).
2. Гидравлическая стабилизация контура: Перевод конечных калориферов в полнорасходный режим полностью ликвидирует ламинарные зоны. Это исключает риски локального завоздушивания, делая систему гидравлически надежной без установки балансировочной арматуры по рядам.
3. Технико-экономические издержки форсирования: Максимальная интенсификация нагрева воздуха требует кратного увеличения общего протока теплоносителя через блок — до 30 000 кг/ч (для А3 М) и 36 200 кг/ч (для А4 М). Из-за высокой скорости транзита вода на 3-м и 4-м рядах не успевает полноценно остыть. В результате общая средневзвешенная обратка возвращается в сеть перегретой (+87...89 °C порядно или ~+81 °C средневзвешенная вместо нормативных +70 °C).
4. Затухание на финише (Обычный режим): Теплотехнический анализ параллельной схемы подключения многорядных блоков воздухонагревателей показывает выраженное влияние затухания температурного напора в крайних ступенях. В обычном режиме на долю 4-го ряда приходится всего 10% мощности у модели А3 М (прибавка +6 °C) и 6% мощности у модели А4 М (прибавка всего +4 °C). Из-за падения скорости воды до критических 0.15 м/с (в А3 М) и 0.08 м/с (в А4 М) конечные ряды в обычном режиме превращаются в зону гидравлического риска (застой и завоздушивание).

Гидравлические особенности параллельного коллектора

В отличие от последовательных схем обвязки, где сопротивления рядов суммируются линейно, параллельное распределение потока по коллектору перекрестного тока радикально снижает потери давления воды. Гидравлическое сопротивление 4-рядного блока падает до комфортных 2.5–3.8 кПа в обычном режиме и фиксируется на уровне 9.1–11.0 кПа в форсированном режиме. Это полностью исключает необходимость применения высоконапорных циркуляционных насосов.

Обычный режим ориентирован на строгое соблюдение температурного графика теплосети (+70 °C) при относительно экономном расходе сетевой воды, но требует обязательной установки балансировочной арматуры для защиты конечных рядов от завоздушивания. Форсированный режим является сугубо технологическим решением для пиковой сушки материалов, где во главу угла ставится достижение максимальных температур воздуха (+75...+82 °C) ценой кратного увеличения расхода теплоносителя (до 30.0–36.2 т/ч) и недоохлаждения обратной воды до 89 °C.

Выбор между трехрядной модификацией (А3 М) и четырехрядной (А4 М) для параллельной перекрестноточной компоновки базируется на компромиссе между требуемой температурой воздуха и располагаемой мощностью вентиляционного оборудования. Анализ выявляет ключевые физические и аэродинамические границы применения этих моделей.

Основные аспекты выбора модификации:

1. Оценка эффективности теплоотдачи: Модель КФБ-12 А4 М обладает развитой площадью поверхности нагрева одного прибора (63.7 м² против 48.2 м² у А3 М). В идентичных эксплуатационных режимах эта разница в конструктивном исполнении обеспечивает стабильное увеличение съема тепловой мощности на 53–56 кВт и позволяет поднять финишную температуру приточного воздуха на 6.0–6.4 °C (достигая +81.7 °C на пике форсажа).
2. Аэродинамические ограничения (Критический фактор): Отрицательной стороной использования модификации А4 М является существенный рост фронтального сопротивления пучка трубок. При массовой скорости воздушного потока 6.886 кг/(м²·с) 4-рядный блок А4 М создает суммарные потери давления воздуха в 1000–1226 Па (в зависимости от метода расчета и режима), что в среднем на 30% выше показателей блока А3 М (767–929 Па). Продавливание расширяющегося горячего воздуха через плотный пучок А4 М требует применения специализированных высоконапорных вентиляторов.
3. Физические температурные границы:
- • Блок КФБ-12 А3 М: Из-за меньшей площади поверхности нагрева в обычном режиме (95/70 °C) обеспечивает стабильный нагрев воздуха только до +67...68.5 °C. Преодолеть порог в +70 °C на данной модификации возможно только при переходе в форсированный режим с избыточным расходом воды.
- • Блок КФБ-12 А4 М: За счет развитой поверхности теплообмена гарантированно преодолевает температурный барьер в +70 °C. В обычном режиме (95/70 °C) фиксируется стабильный показатель +70.7...+74.5 °C при сохранении нормативного возврата теплоносителя в сеть.
4. Инженерная рекомендация по подбору:
- • Целесообразно закладывать КФБ-12 А3 М, если: производительность вентиляционной системы ограничена по давлению (до 800–900 Па), а технологический процесс не требует конечных температур притока выше +65...67 °C. Это наиболее экономически оправданный и аэродинамически сбалансированный выбор.
- • Целесообразно закладывать КФБ-12 А4 М, если: проект требует достижения температур воздуха на уровне +71...82 °C, а приточная система изначально укомплектована высоконапорным вентилятором (с запасом давления выше 1300 Па).
5. Технологический предел по количеству калориферов в блоке: Четыре ряда являются абсолютным технологическим пределом для данной схемы компоновки. В обычном режиме на долю 4-го ряда модели А4 М приходится всего 6% от общей мощности блока, а прибавка к температуре воздуха составляет символические 4 °C. Дальнейшее увеличение глубины теплообменника технически неэффективно из-за критического затухания температурного напора, в то время как потери давления воздуха превысят рабочий диапазон большинства стандартных вентиляционных систем.

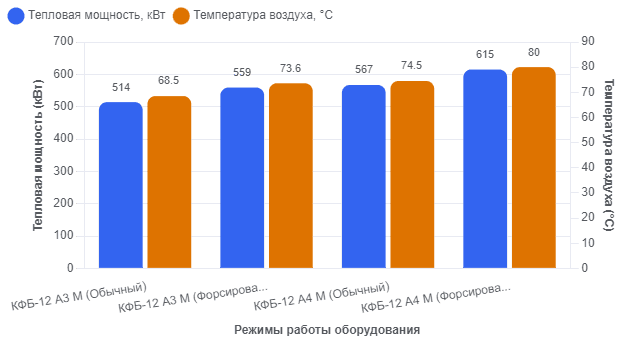

ПАРАМЕТРЫ ЭФФЕКТИВНОСТИ 4-РЯДНОГО БЛОКА ПО NTU	КФБ-12 А3 М Обычный режим	КФБ-12 А3 М Форсированный режим	КФБ-12 А4 М Обычный режим	КФБ-12 А4 М Форсированный режим
Итоговая температура воздуха на выходе, °C	69	74	75	80
Суммарная тепловая мощность блока, кВт	514	559	567	615
Суммарный расход воды на весь блок, кг/ч	17700	30000	19500	36200
Температура обратной воды, возвращаемой в сеть, °C	70	79	70	80
Средняя скорость движения воды в трубках, м/с	0.44	0.74	0.36	0.67
Общий тепловой КПД, %	69	75	76	80
Полное воздушное сопротивление блока, Па	929	929	1226	1226
Полное гидравлическое сопротивление блока, кПа	4	11	3	9

Сравнительный технический анализ результатов

Энергетическая оценка технологических режимов

• Ограничение обычного режима: В рамках стандартного балансового графика (95/70 °C) четырехрядные блоки КФБ-12 А обеспечивают стабильный нагрев воздушного потока лишь до значений +68.5...+74.5 °C.
• Технологическое обоснование форсированного режима: Перевод параллельно-перекрестной схемы на форсированный транзит теплоносителя сопряжен с повышенным расходом сетевой воды и перегревом обратной линии до +79.0...+80.4 °C. Однако в рамках жестких регламентов высокотемпературных промышленных сушильных комплексов данный режим является единственным техническим решением, позволяющим преодолеть температурный барьер и гарантированно получить на выходе воздух с температурой +73.6...+80.0 °C. За счет сохранения постоянного максимального температурного напора по всей глубине установки, параллельный форсированный блок выдает пиковую мощность, недостижимую для классических последовательных схем прямотока или противотока при идентичных габаритах.

Сравнение модификаций (КФБ-12 А3 М против КФБ-12 А4 М)

• Температурный потенциал: Модификация А4 М за счет увеличенной площади поверхности нагрева одного прибора (63.7 м² против 48.2 м²) гарантирует прибавку к мощности в 53–56 кВт и обеспечивает финишный догрев технологического воздуха строго до целевой отметки +80.0 °C.
• Аэродинамическое ограничение: Отрицательной стороной применения плотного пучка А4 М являются высокие потери давления воздуха — 1226 Па против 929 Па у А3 М. Проектирование систем на базе КФБ-12 А4 М требует обязательного применения специализированных высоконапорных вентиляционных агрегатов для исключения риска падения объемной производительности линии.

Инженерные примеры порядных и интегральных расчетов перекрестного тока

Для детального ознакомления с ходом математических вычислений в порядной и интегральной моделях разверните соответствующие блоки данных.

КАЛОРИФЕР КФБ-12 А3 М ПЕРВОГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 35°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе) = 34.8 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 218000 Вт (218 кВт)
G_w (Необходимый расход воды на калорифер) = 7500 кг/час (2.0833 кг/сек)
W_w (Скорость движения воды в трубках) = 0.739 м/сек
K (Коэффициент теплопередачи) = 77.175 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 70.0 °C
dT_Б (Большая дельта температур) = 95.0 - 34.80 = 60.2 °C
dT_М (Меньшая дельта температур) = 70.0 - 10.0 = 60.0 °C
dT_mean (Среднеарифметический напор сред, так как 60.2/60<=1.8) = 60.1 °С
Delta_Pa (Аэродинамическое сопротивление) = 232 Па
Delta_Pw (Гидравлическое сопротивление) = 11.0 кПа

КАЛОРИФЕР КФБ-12 А3 М ВТОРОГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. РЕЖИМ 95/70°С. НАГРЕВ ВОЗДУХА ОТ 35°C ДО 51°C

t_in_air (Входящая температура воздуха) = 34.8 °C
t_out_air (Температура воздуха на выходе) = 50.6 °C
G_air (Массовый расход воздуха через 2 ряд) = 28750 кг/час (при rho = 1.15)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.33 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 128000 Вт (128 кВт)
G_w (Необходимый расход воды на калорифер) = 4300 кг/час (1.1944 кг/сек)
W_w (Скорость движения воды в трубках) = 0.424 м/сек
K (Коэффициент теплопередачи) = 70.123 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 70.0 °C
dT_Б (Большая дельта температур) = 95.0 - 50.6 = 44.4 °C
dT_М (Меньшая дельта температур) = 70.0 - 34.8 = 35.2 °C
dT_mean (Среднеарифметический напор сред, так как 44.4/35.2<=1.8) = 39.8 °С
Delta_Pa (Аэродинамическое сопротивление) = 199 Па
Delta_Pw (Гидравлическое сопротивление) = 3.6 кПа

КАЛОРИФЕР КФБ-12 А3 М ВТОРОГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. ФОРСИРОВАННЫЙ РЕЖИМ. НАГРЕВ ВОЗДУХА ОТ 35°C ДО 53°C

t_in_air (Входящая температура воздуха) = 34.8 °C
t_out_air (Температура воздуха на выходе) = 53.1 °C
G_air (Массовый расход воздуха через 2 ряд) = 28750 кг/час (при rho = 1.15)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.33 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 148000 Вт (148 кВт)
G_w (Необходимый расход воды на калорифер) = 7500 кг/час (константа 1-го ряда)
W_w (Скорость движения воды в трубках) = 0.739 м/сек (константа 1-го ряда)
K (Коэффициент теплопередачи) = 73.908 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 78.1 °C
dT_М (Меньшая дельта температур) = 95.0 - 53.1 = 41.9 °C
dT_Б (Большая дельта температур) = 78.1 - 34.8 = 43.3 °C
dT_mean (Среднеарифметический напор сред, так как 43.3/41.9<= 1.8) = 42.6 °С
Delta_Pa (Аэродинамическое сопротивление) = 191 Па
Delta_Pw (Гидравлическое сопротивление) = 11.0 кПа

КАЛОРИФЕР КФБ-12 А3 М ТРЕТЬЕГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. РЕЖИМ 95/70°С. НАГРЕВ ВОЗДУХА ОТ 51°C ДО 61°C

t_in_air (Входящая температура воздуха) = 50.6 °C
t_out_air (Температура воздуха на выходе) = 60.7 °C
G_air (Массовый расход воздуха через 3 ряд) = 27250 кг/час (при rho = 1.09)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.02 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 77000 Вт (77 кВт)
G_w (Необходимый расход воды на калорифер) = 2660 кг/час (0.7389 кг/сек)
W_w (Скорость движения воды в трубках) = 0.262 м/сек
K (Коэффициент теплопередачи) = 65.306 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 70.0 °C
dT_Б (Большая дельта температур) = 95.0 - 60.7 = 34.3 °C
dT_М (Меньшая дельта температур) = 70.0 - 50.6 = 19.4 °C
dT_mean (Среднеарифметический напор сред, так как 34.3/19.4<=1.8) = 26.85 °С
Delta_Pa (Аэродинамическое сопротивление) = 181 Па
Delta_Pw (Гидравлическое сопротивление) = 1.4 кПа

КАЛОРИФЕР КФБ-12 А3 М ТРЕТЬЕГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. ФОРСИРОВАННЫЙ РЕЖИМ. НАГРЕВ ВОЗДУХА ОТ 53°C ДО 66°C

t_in_air (Входящая температура воздуха) = 53.1 °C
t_out_air (Температура воздуха на выходе) = 66.2 °C
G_air (Массовый расход воздуха через 3 ряд) = 27125 кг/час (при rho = 1.085 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 5.98 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 100000 Вт (100 кВт)
G_w (Необходимый расход воды на калорифер) = 7500 кг/час (константа 1-го ряда)
W_w (Скорость движения воды в трубках) = 0.739 м/сек (константа 1-го ряда)
K (Коэффициент теплопередачи) = 71.742 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 83.6 °C
dT_М (Меньшая дельта температур) = 95.0 - 66.2 = 28.8 °C
dT_Б (Большая дельта температур) = 83.6 - 53.1 = 30.5 °C
dT_mean (Среднеарифметический напор сред, так как 30.5/28.8<=1.8) = 29.65 °С
Delta_Pa (Аэродинамическое сопротивление) = 178 Па
Delta_Pw (Гидравлическое сопротивление) = 11.0 кПа

КАЛОРИФЕР КФБ-12 А3 М ЧЕТВЕРТОГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. РЕЖИМ 95/70°С. НАГРЕВ ВОЗДУХА ОТ 61°C ДО 67°C

t_in_air (Входящая температура воздуха) = 60.7 °C
t_out_air (Конечная температура воздуха на выходе) = 66.8 °C
G_air (Массовый расход воздуха через 4 ряд) = 26500 кг/час (при rho = 1.06)
v_air (Массовая скорость воздуха во фронтальном сечении) = 5.84 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 45000 Вт (45.0 кВт)
G_w (Необходимый расход воды на калорифер) = 1560 кг/час (0.4333 кг/сек)
W_w (Скорость движения воды в трубках) = 0.154 м/сек
K (Коэффициент теплопередачи) = 61.119 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 70.0 °C
dT_Б (Большая дельта температур) = 95.0 - 66.8 = 28.2 °C
dT_М (Меньшая дельта температур) = 70.0 - 60.7 = 9.3 °C
dT_mean (Среднелогарифмический напор сред, так как 28.2/9.3=3.03>1.8) = 17.02 °С
Delta_Pa (Аэродинамическое сопротивление) = 171 Па
Delta_Pw (Гидравлическое сопротивление) = 0.5 кПа

КАЛОРИФЕР КФБ-12 А3 М ЧЕТВЕРТОГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. ФОРСИРОВАННЫЙ РЕЖИМ. НАГРЕВ ВОЗДУХА ОТ 66°C ДО 75°C

t_in_air (Входящая температура воздуха) = 66.2 °C
t_out_air (Конечная температура воздуха на выходе) = 75.4 °C
G_air (Массовый расход воздуха через 4 ряд) = 26000 кг/час (при rho = 1.04 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 5.75 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 67000 Вт (67 кВт)
G_w (Необходимый расход воды на калорифер) = 7500 кг/час (константа 1-го ряда)
W_w (Скорость движения воды в трубках) = 0.739 м/сек (константа 1-го ряда)
K (Коэффициент теплопередачи) = 70.301 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 87.3 °C
dT_М (Меньшая дельта температур) = 95.0 - 75.4 = 19.6 °C
dT_Б (Большая дельта температур) = 87.3 - 66.2 = 21.1 °C
dT_mean (Среднеарифметический напор сред, так как 21.1/19.6<=1.8) = 20.35 °С
Delta_Pa (Аэродинамическое сопротивление) = 166 Па
Delta_Pw (Гидравлическое сопротивление) = 10.0 кПа

КАЛОРИФЕР КФБ-12 А4 М ПЕРВОГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 40°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе) = 39.9 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 263000 Вт (263 кВт)
G_w (Необходимый расход воды на калорифер) = 9050 кг/час (2.5139 кг/сек)
W_w (Скорость движения воды в трубках) = 0.673 м/сек
K (Коэффициент теплопередачи) = 74.314 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 70.0 °C
dT_М (Меньшая дельта температур) = 95.0 - 39.90 = 55.1 °C
dT_Б (Большая дельта температур) = 70.0 - 10.0 = 60.0 °C
dT_mean (Среднеарифметический напор сред, так как 60.0/55.1<=1.8) = 57.5 °С
Delta_Pa (Аэродинамическое сопротивление) = 307 Па
Delta_Pw (Гидравлическое сопротивление) = 9.1 кПа

КАЛОРИФЕР КФБ-12 А4 М ВТОРОГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. РЕЖИМ 95/70°С. НАГРЕВ ВОЗДУХА ОТ 40°C ДО 57°C

t_in_air (Входящая температура воздуха) = 39.9 °C
t_out_air (Температура воздуха на выходе) = 57.1 °C
G_air (Массовый расход воздуха через 2 ряд) = 28250 кг/час (при rho = 1.13)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.23 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 137000 Вт (137 кВт)
G_w (Необходимый расход воды на калорифер) = 4700 кг/час (1.3056 кг/сек)
W_w (Скорость движения воды в трубках) = 0.350 м/сек
K (Коэффициент теплопередачи) = 67.468 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 70.0 °C
dT_Б (Большая дельта температур) = 95.0 - 57.1 = 37.9 °C
dT_М (Меньшая дельта температур) = 70.0 - 39.9 = 30.1 °C
dT_mean (Среднеарифметический напор сред, так как 37.9/30.1<=1.8) = 34.0 °С
Delta_Pa (Аэродинамическое сопротивление) = 255 Па
Delta_Pw (Гидравлическое сопротивление) = 2.5 кПа

КАЛОРИФЕР КФБ-12 А4 М ВТОРОГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. ФОРСИРОВАННЫЙ РЕЖИМ. НАГРЕВ ВОЗДУХА ОТ 40°C ДО 60°C

t_in_air (Входящая температура воздуха) = 39.9 °C
t_out_air (Температура воздуха на выходе) = 60.2 °C
G_air (Массовый расход воздуха через 2 ряд) = 28250 кг/час (при rho = 1.13)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.23 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 162000 Вт (162 кВт)
G_w (Необходимый расход воды на калорифер) = 9050 кг/час (константа 1-го ряда)
W_w (Скорость движения воды в трубках) = 0.673 м/сек (константа 1-го ряда)
K (Коэффициент теплопередачи) = 70.546 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 79.7 °C
dT_М (Меньшая дельта температур) = 95.0 - 60.2 = 34.8 °C
dT_Б (Большая дельта температур) = 79.7 - 39.9 = 39.8 °C
dT_mean (Среднеарифметический напор сред, так как 39.8/34.8<= 1.8) = 37.30 °С
Delta_Pa (Аэродинамическое сопротивление) = 255 Па
Delta_Pw (Гидравлическое сопротивление) = 9.1 кПа

КАЛОРИФЕР КФБ-12 А4 М ТРЕТЬЕГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. РЕЖИМ 95/70°С. НАГРЕВ ВОЗДУХА ОТ 57°C ДО 67°C

t_in_air (Входящая температура воздуха) = 57.1 °C
t_out_air (Температура воздуха на выходе) = 66.5 °C
G_air (Массовый расход воздуха через 3 ряд) = 26750 кг/час (при rho = 1.07)
v_air (Массовая скорость воздуха во фронтальном сечении) = 5.90 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 71000 Вт (71 кВт)
G_w (Необходимый расход воды на калорифер) = 2430 кг/час (0.675 кг/сек)
W_w (Скорость движения воды в трубках) = 0.181 м/сек
K (Коэффициент теплопередачи) = 62.740 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 70.0 °C
dT_Б (Большая дельта температур) = 95.0 - 66.5 = 28.5 °C
dT_М (Меньшая дельта температур) = 70.0 - 57.1 = 12.9 °C
dT_mean (Среднелогарифмический напор сред, так как 28.5/12.9=2.21>1.8) = 19.6 °С
Delta_Pa (Аэродинамическое сопротивление) = 231 Па
Delta_Pw (Гидравлическое сопротивление) = 0.7 кПа

КАЛОРИФЕР КФБ-12 А4 М ТРЕТЬЕГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. ФОРСИРОВАННЫЙ РЕЖИМ. НАГРЕВ ВОЗДУХА ОТ 60°C ДО 73°C

t_in_air (Входящая температура воздуха) = 60.2 °C
t_out_air (Температура воздуха на выходе) = 73.4 °C
G_air (Массовый расход воздуха через 3 ряд) = 26500 кг/час (при rho = 1.06 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 5.85 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 99000 Вт (99 кВт)
G_w (Необходимый расход воды на калорифер) = 9050 кг/час (константа 1-го ряда)
W_w (Скорость движения воды в трубках) = 0.673 м/сек (константа 1-го ряда)
K (Коэффициент теплопередачи) = 68.286 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 85.6 °C
dT_М (Меньшая дельта температур) = 95.0 - 73.4 = 21.6 °C
dT_Б (Большая дельта температур) = 85.6 - 60.2 = 25.4 °C
dT_mean (Среднеарифметический напор сред, так как 25.4/21.6<=1.8) = 23.5 °С
Delta_Pa (Аэродинамическое сопротивление) = 227 Па
Delta_Pw (Гидравлическое сопротивление) = 9.1 кПа

КАЛОРИФЕР КФБ-12 А4 М ЧЕТВЕРТОГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. РЕЖИМ 95/70°С. НАГРЕВ ВОЗДУХА ОТ 67°C ДО 71°C

t_in_air (Входящая температура воздуха) = 66.5 °C
t_out_air (Конечная температура воздуха на выходе) = 70.7 °C
G_air (Массовый расход воздуха через 4 ряд) = 26000 кг/час (при rho = 1.04)
v_air (Массовая скорость воздуха во фронтальном сечении) = 5.74 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 31000 Вт (31.0 кВт)
G_w (Необходимый расход воды на калорифер) = 1070 кг/час (0.2972 кг/сек)
W_w (Скорость движения воды в трубках) = 0.080 м/сек
K (Коэффициент теплопередачи) = 58.475 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 70.0 °C
dT_Б (Большая дельта температур) = 95.0 - 70.7 = 24.3 °C
dT_М (Меньшая дельта температур) = 70.0 - 66.5 = 3.5 °C
dT_mean (Среднелогарифмический напор сред, так как 24.3/3.5=6.94>1.8) = 10.74 °С
Delta_Pa (Аэродинамическое сопротивление) = 219 Па
Delta_Pw (Гидравлическое сопротивление) = 0.1 кПа

КАЛОРИФЕР КФБ-12 А4 М ЧЕТВЕРТОГО РЯДА. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. ФОРСИРОВАННЫЙ РЕЖИМ. НАГРЕВ ВОЗДУХА ОТ 73°C ДО 82°C

t_in_air (Входящая температура воздуха) = 73.4 °C
t_out_air (Конечная температура воздуха на выходе) = 81.7 °C
G_air (Массовый расход воздуха через 4 ряд) = 25500 кг/час (при rho = 1.02 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 5.63 кг/(м²·с)
Q_ср (Средняя зафиксированная мощность ряда) = 60000 Вт (60 кВт)
G_w (Необходимый расход воды на калорифер) = 9050 кг/час (константа 1-го ряда)
W_w (Скорость движения воды в трубках) = 0.673 м/сек (константа 1-го ряда)
K (Коэффициент теплопередачи) = 66.926 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из ряда) = 89.3 °C
dT_М (Меньшая дельта температур) = 95.0 - 81.7 = 13.3 °C
dT_Б (Большая дельта температур) = 89.3 - 73.4 = 15.9 °C
dT_mean (Среднеарифметический напор сред, так как 15.9/13.3<=1.8) = 14.6 °С
Delta_Pa (Аэродинамическое сопротивление) = 211 Па
Delta_Pw (Гидравлическое сопротивление) = 9.1 кПа

Инженерная методика: расчёт 4-х рядного блока перекрестного тока по методу NTU

Метод NTU/КПД позволяет рассчитать общую мощность и конечные температурные параметры многорядного блока без применения итерационных циклов определения промежуточных характеристик сред. Расчет выполняется последовательно: от массовых расходов и конструктивной геометрии оборудования к финальным температурным показателям. Ниже приведена базовая инженерная схема расчета для 4-х рядных блоков КФБ-12 А3 М и КФБ-12 А4 М в режиме параллельно-перекрестного тока.

Шаг 1. Тепловая способность воздушного и водяного потоков (W, Вт/°C)
Определяет количество тепловой энергии, необходимое для изменения температуры потока среды на 1 °C:
- • Воздушный поток: W_возд = (G_air / 3600) * 1006
- • Водяной поток: W_воды = (G_w_transit / 3600) * 4187
Для проведения расчета выбирается наименьшее значение: W_min = W_возд. На основании полученных величин вычисляется безразмерное отношение потоков: W_o = W_min / W_воды.
Шаг 2. Тепловой потенциал трубного пучка (NTU_block)
Характеризует безразмерную тепловую способность всей площади поверхности нагрева установки относительно массового расхода воздуха:
- • NTU_block = (K_average * F_общ) / W_min
Где: F_общ — суммарная площадь поверхности теплообмена всех четырех калориферов блока, м²; K_average — средний коэффициент теплопередачи оборудования, Вт/(м²·°C).
Шаг 3. Итоговый тепловой КПД установки (E_block)
Для перекрестноточной схемы обвязки общая эффективность теплообмена неперемешивающихся сред вычисляется по интегральной зависимости Кэйса-Босмана:
- • E_block = 1 - exp((NTU_block^0.22 / W_o) * (exp(-W_o * NTU_block^0.78) - 1))
Шаг 4. Расчет финальных паспортных параметров
- • Общая тепловая мощность блока: Q = W_min * E_block * (T_вх_воды - t_вх_возд)
- • Температура воздуха на выходе: t_out_air = t_вх_возд + Q / W_возд
- • Температура обратной воды: T_out_w = T_вх_воды - Q / W_воды

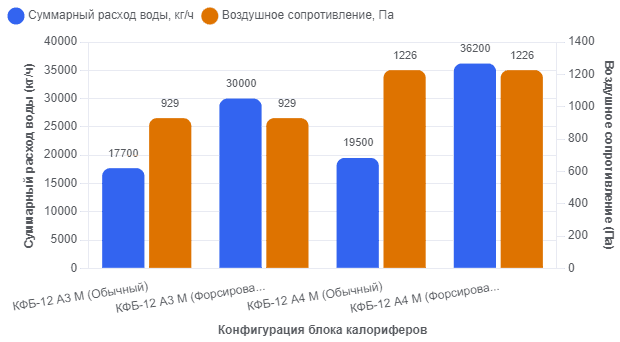

АЛЬТЕРНАТИВНЫЙ РАСЧЕТ БЛОКА КФБ-12 А3 М ПО МЕТОДУ NTU/КПД. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. РЕЖИМ 95/70°С. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 69°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Итоговая температура воздуха на выходе из блока) = 68.5 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 4-рядного блока) = 514000 Вт (514 кВт)
G_w_transit (Суммарный расход воды на весь 4-рядный блок) = 17700 кг/час
W_w_tubes (Средняя скорость движения воды в трубках рядов) = 0.436 м/сек
K_average (Средний коэффициент теплопередачи калориферов) = 73.422 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Итоговая температура обратной воды, возвращаемой в сеть) = 70.0 °C
NTU_block (Общее число единиц переноса тепла установки) = 1.6063
E_block (Общий тепловой КПД / эффективность перекрестноточного блока) = 0.688 (68.8%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 929 Па
Delta_Pw_total (Гидравлическое сопротивление блока) = 3.8 кПа

АЛЬТЕРНАТИВНЫЙ РАСЧЕТ БЛОКА КФБ-12 А3 М ПО МЕТОДУ NTU/КПД. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. ФОРСИРОВАННЫЙ РЕЖИМ. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 74°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Итоговая температура воздуха на выходе из блока) = 73.6 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 4-рядного блока) = 559000 Вт (559 кВт)
G_w_transit (Суммарный расход воды на весь 4-рядный блок) = 30000 кг/час (4 ряда по 7500 кг/ч)
W_w_tubes (Скорость движения воды в трубках) = 0.739 м/сек (константа 1-го ряда)
K_average (Средний коэффициент теплопередачи калориферов) = 77.175 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Средневзвешенная температура обратной воды, возвращаемой в сеть) = 79.0 °C
NTU_block (Общее число единиц переноса тепла установки) = 1.6904
E_block (Общий тепловой КПД / эффективность перекрестноточного блока) = 0.748 (74.8%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 929 Па
Delta_Pw_total (Гидравлическое сопротивление блока) = 11.0 кПа

АЛЬТЕРНАТИВНЫЙ РАСЧЕТ БЛОКА КФБ-12 А4 М ПО МЕТОДУ NTU/КПД. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. РЕЖИМ 95/70°С. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 75°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Итоговая температура воздуха на выходе из блока) = 74.5 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 4-рядного блока) = 567000 Вт (567 кВт)
G_w_transit (Суммарный расход воды на весь 4-рядный блок) = 19500 кг/час
W_w_tubes (Средняя скорость движения воды в трубках рядов) = 0.363 м/сек
K_average (Средний коэффициент теплопередачи калориферов) = 71.248 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Итоговая температура обратной воды, возвращаемой в сеть) = 70.0 °C
NTU_block (Общее число единиц переноса тепла установки) = 2.0611
E_block (Общий тепловой КПД / эффективность перекрестноточного блока) = 0.759 (75.9%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 1226 Па
Delta_Pw_total (Гидравлическое сопротивление блока) = 2.6 кПа

АЛЬТЕРНАТИВНЫЙ РАСЧЕТ БЛОКА КФБ-12 А4 М ПО МЕТОДУ NTU/КПД. ПЕРЕКРЕСТНОТОЧНАЯ СХЕМА. ФОРСИРОВАННЫЙ РЕЖИМ. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 80°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Итоговая температура воздуха на выходе из блока) = 80.0 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 4-рядного блока) = 615000 Вт (615 кВт)
G_w_transit (Суммарный расход воды на весь 4-рядный блок) = 36200 кг/час (4 ряда по 9050 кг/ч)
W_w_tubes (Скорость движения воды в трубках) = 0.673 м/сек (константа 1-го ряда)
K_average (Средний коэффициент теплопередачи калориферов) = 74.314 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Средневзвешенная температура обратной воды, возвращаемой в сеть) = 80.4 °C
NTU_block (Общее число единиц переноса тепла установки) = 2.1543
E_block (Общий тепловой КПД / эффективность перекрестноточного блока) = 0.824 (82.4%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 1226 Па
Delta_Pw_total (Гидравлическое сопротивление блока) = 9.1 кПа

Сопоставление двух математических моделей в условиях параллельно-перекрестного тока выявляет их принципиальные физические и алгоритмические различия:

• Порядный расчет: Рассматривает блок как цепочку изолированных ступеней по воздуху. Метод оптимален для моделирования обычного (балансового) режима, так как позволяет задавать жесткие условия по обратке для каждого ряда индивидуально и вычислять точечное зажатие локального расхода автоматикой. Однако при фиксации сквозного транзитного расхода (форсированный режим) этот метод приводит к математическим невязкам на конечных ступенях.
• Интегральный расчет (метод NTU/КПД): Оценивает блок как единый монолитный теплообменный массив. Метод без итерационных циклов рассчитывает форсированный режим, где расходы воды по рядам равны по умолчанию. При моделировании обычного режима интегральный метод NTU требует закладывать общий расход теплоносителя на 9–11% выше, чем сумма порядных расходов. Это обусловлено тем, что NTU учитывает реальное физическое смешение потоков в общем выходном коллекторе (где первый ряд выдает глубоко остывшую воду, а четвертый — перегретую), в то время как порядный расчет моделирует идеализированную пошаговую балансировку контуров.

Причины расхождения результатов и точность данных:

1. Массовый расход воздуха: В методе NTU массовый расход воздуха зафиксирован как константа (31 250 кг/ч) для всех рядов. Порядный же расчет считает каждый ряд индивидуально, привязываясь к базовому объемному расходу и падающей локальной плотности нагретого воздуха. Это приводит к последовательному снижению расчетной массы на конечных рядах (до 26 500–26 000 кг/ч) и занижению итоговой мощности блока на 5–13% по сравнению с NTU.
2. Аэродинамическое сопротивление: В порядном расчете суммарное сопротивление блоков составило 767–783 Па (А3 М) и 1000–1012 Па (А4 М), а метод NTU выдал фиксированные 929 Па и 1226 Па соответственно. Метод NTU ведет расчет аэродинамики исходя из полной массы проходящего воздуха на всех ступенях. Для подбора вентиляционного оборудования за основу рекомендуется брать показатели метода NTU, чтобы исключить риск падения системы по объемной производительности.
3. Оценка локальных зон риска: В порядном расчете коэффициент теплопередачи конечных рядов падает до минимальных значений (58.4...61.1 Вт/(м²·°C)) из-за искусственного зажимания расхода и падения скорости воды до ламинарных 0.08 м/с. В методе NTU средний коэффициент блока удерживается на стабильном уровне 71.2...73.4 Вт/(м²·°C). Порядный метод в данном случае выступает незаменимым инструментом локальной диагностики, наглядно показывая инженеру зоны гидравлического застоя и риска завоздушивания.

Резюме: Порядный расчет служит инструментом локальной диагностики рядов для настройки балансировочной арматуры и дает проектировщику необходимый тепловой запас по воздуху. Интегральный метод NTU выступает как поверочный инструмент для всей установки в целом, выдавая наиболее точные и предельные показатели для окончательного подбора высоконапорного вентилятора и насосных групп.

Термический напор водяного ТО Теплопередача водяного ТО

Последовательная прямоточная схема вентиляционных секций

Последовательная организация движения теплоносителя в прямоточном режиме предполагает соосное, попутное направление потоков воды и воздуха по ходу глубины установки. Такая схема полностью исключает гидравлические риски за счет поддержания стабильного транзитного протока, однако имеет серьезные физические ограничения, связанные со стремительным выравниванием температур сред в конечных ступенях теплообменного контура.

Термодинамический предел прямотока и эффект теплового насыщения

Последовательная прямоточная схема обвязки многорядных блоков характеризуется жесткими физическими ограничениями, обусловленными соосным движением сред. В отличие от параллельно-перекрестного тока, где на каждую ступень индивидуально подается теплоноситель с начальной максимальной температурой (+95 °C), в прямотоке вода движется по трубному пучку последовательно, охлаждаясь от ряда к ряду. Это приводит к падению температурного напора по мере продвижения воздушного потока по глубине установки.

Теплотехнический анализ пошагового нагрева определяет выраженный эффект теплового насыщения:

• Зона активного теплообмена (1–2 ряды): На начальном этапе прямотока фиксируется максимальная разница температур между холодным наружным воздухом (+10 °C) и сетевой водой (+95 °C). За счет располагаемого температурного напора (85 °C) первый ряд работает с максимальной отдачей, обеспечивая нагрев воздуха на 26...32 °C и обеспечивая 57–61% от суммарной тепловой мощности четырехрядного блока. На втором ряду воздух догревается еще на 12...13 °C, исчерпывая эффективный потенциал данной схемы.
• Зона температурного насыщения (3–4 ряды): Начиная с 3-го ряда, теплотехническая эффективность последовательного прямотока падает. Воздух заходит в конечные ступени уже прогретым, а проходящая по трубкам вода — охлажденной. В результате на выходе из 4-го ряда разница температур между средами сокращается до 2.7...4.1 °C. Температурный напор минимизируется: среды движутся попутно и физически стремятся к одинаковому средневзвешенному значению.

⚙️ Инженерный вывод:

Четвертый ряд в прямоточной схеме является наименее эффективным элементом конструкции, обеспечивая прибавку к температуре воздуха всего в 2 °C (что составляет 4–6% от суммарной мощности). Технологический предел прямотока ограничен отметкой +56 °C для модели А3 М и +63 °C для модели А4 М. Дальнейшее наращивание рядности калориферов по ходу воздуха в рамках прямоточной схемы технически нецелесообразно, так как потенциал теплопередачи полностью исчерпывается на границе 4-го ряда.

Сводные параметры порядного нагрева в прямотоке

Потери давления воздуха в прямотоке суммируются последовательно, а температурный дожим на финише затухает. Ниже приведены порядные характеристики блоков при объеме 25 000 м³/ч и установленной скорости воды.

СВОДНАЯ ТАБЛИЦА ПОДБОРА ПАРАМЕТРОВ ПОРЯДНОГО ТЕХНОЛОГИЧЕСКОГО НАГРЕВА КАЛОРИФЕРОМ КФБ-12 А3 М
ПОСЛЕДОВАТЕЛЬНАЯ ПРЯМОТОЧНАЯ СХЕМА
ОБЪЕМ НАГРЕВАЕМОГО ВОЗДУХА – 25000 М³/ЧАС. ТЕМПЕРАТУРА ВОЗДУХА НА ВХОДЕ +10 °C. ТЕМПЕРАТУРА ПОДАЧИ ТЕПЛОНОСИТЕЛЯ 95 °C
Глубина компоновки по ходу воздуха	Динамика нагрева воздуха	Локальный расход воды	Аэродинамическая нагрузка	Технико-экономическое обоснование рядности для технологических процессов
1 ряд	Стартовый нагрев: увеличение температуры на 26 °C; +36 °C на выходе	Зафиксированный расход 10500 кг/час; обратка ряда 75 °C. Скорость воды: 1.0 м/с	Начальное сопротивление: потери давления воздуха составляют 233 Па	Базовый рабочий узел многорядной системы, обеспечивающий до 57% от суммарной тепловой мощности четырехрядного блока
2 ряда	Снижение интенсивности: увеличение температуры на 12 °C; +48 °C на выходе	Транзитный расход 10500 кг/час; обратка блока 67 °C. Скорость воды: 1.0 м/с	Повышенное сопротивление: локальное – 232 Па; общее – 465 Па	Технологический оптимум: 25% от мощности. Низкотемпературная щадящая промышленная сушка
3 ряда	Стабилизация параметров: увеличение температуры на 6 °C; +54 °C на выходе	Транзитный расход 10500 кг/час; обратка блока 62 °C. Скорость воды: 1.0 м/с	Высокое сопротивление: локальное – 232 Па; общее – 697 Па	Контур температурного насыщения: 12% от мощности. Технологический лимит съема тепла
4 ряда	Минимальная прибавка температуры в 2 °C; итоговый нагрев блока +56 °C	Зона высокого гидравлического сопротивления: 80.6 кПа; транзитный расход 10500 кг/час; обратка блока 61 °C	Максимальное сопротивление: локальное – 232 Па; общее – 929 Па	Термодинамический тупик схемы: 6% от мощности блока. Требует высоконапорного вентилятора и мощного циркуляционного насоса

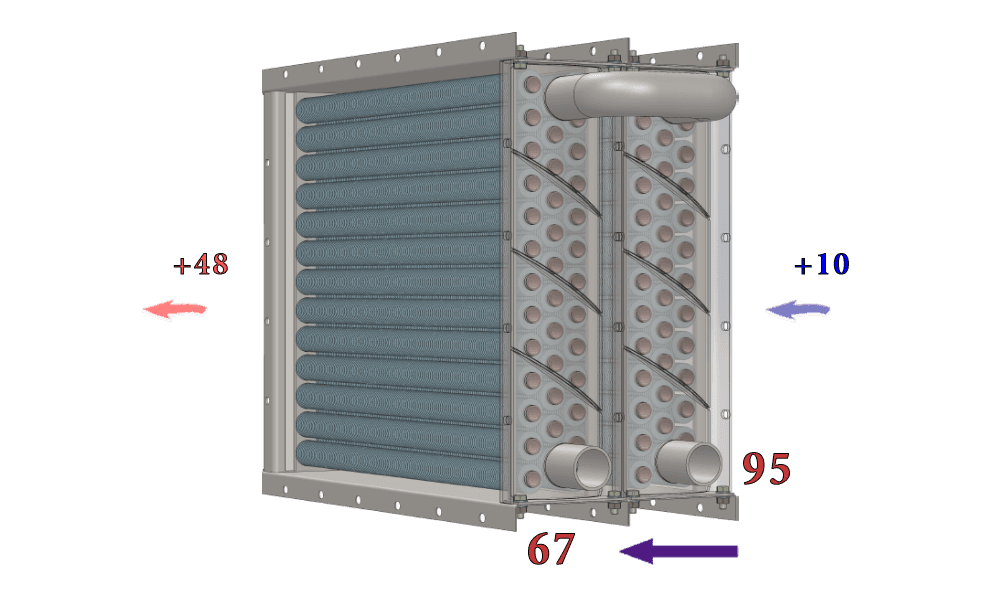

Схема соосного движения сред в водяных калориферах

Температура воды при последовательной прямоточной схеме

Схема многорядного технологического нагрева водяными секциями

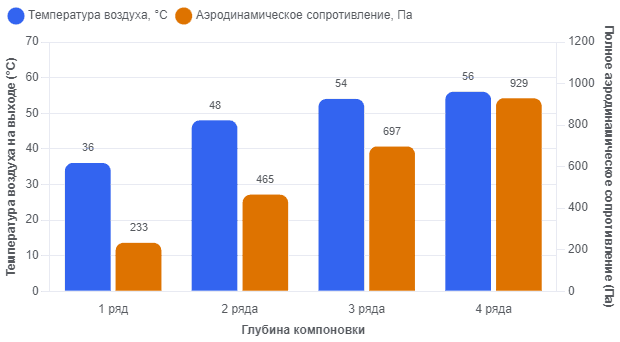

Температура и сопротивление блоков 3-рядных калориферов в прямотоке

СВОДНАЯ ТАБЛИЦА ПОДБОРА ПАРАМЕТРОВ ПОРЯДНОГО ТЕХНОЛОГИЧЕСКОГО НАГРЕВА КАЛОРИФЕРОМ КФБ-12 А4 М
ПОСЛЕДОВАТЕЛЬНАЯ ПРЯМОТОЧНАЯ СХЕМА
ОБЪЕМ НАГРЕВАЕМОГО ВОЗДУХА – 25000 М³/ЧАС. ТЕМПЕРАТУРА ВОЗДУХА НА ВХОДЕ +10 °C. ТЕМПЕРАТУРА ПОДАЧИ ТЕПЛОНОСИТЕЛЯ 95 °C
Глубина компоновки по ходу воздуха	Динамика нагрева воздуха	Локальный расход воды	Аэродинамическая нагрузка	Технико-экономическое обоснование рядности для технологических процессов
1 ряд	Стартовый нагрев: увеличение температуры на 32 °C; +42 °C на выходе	Зафиксированный расход 13440 кг/час; обратка ряда 77 °C. Скорость воды: 1.0 м/с	Начальное сопротивление: потери давления воздуха составляют 307 Па	Базовый рабочий узел многорядной системы, обеспечивающий до 61% от суммарной тепловой мощности четырехрядного блока
2 ряда	Снижение интенсивности: увеличение температуры на 13 °C; +55 °C на выходе	Транзитный расход 13440 кг/час; обратка блока 70 °C. Скорость воды: 1.0 м/с	Повышенное сопротивление: локальное – 307 Па; общее – 614 Па	Технологический оптимум: 24% от мощности. Низкотемпературная промышленная сушка
3 ряда	Стабилизация параметров: увеличение температуры на 6 °C; +61 °C на выходе	Транзитный расход 13440 кг/час; обратка блока 67 °C. Скорость воды: 1.0 м/с	Высокое сопротивление: локальное – 306 Па; общее – 920 Па	Контур температурного насыщения: 11%. Умеренная низкотемпературная промышленная сушка
4 ряда	Минимальная прибавка температуры в 2 °C; итоговый нагрев блока +63 °C	Зона высокого гидравлического сопротивления: 80.1 кПа; транзитный расход 13440 кг/час; обратка блока 65 °C	Максимальное сопротивление: локальное – 306 Па; общее – 1226 Па	Термодинамический тупик схемы: 4% от мощности блока. Применение нецелесообразно из-за экстремального сопротивления воздуха

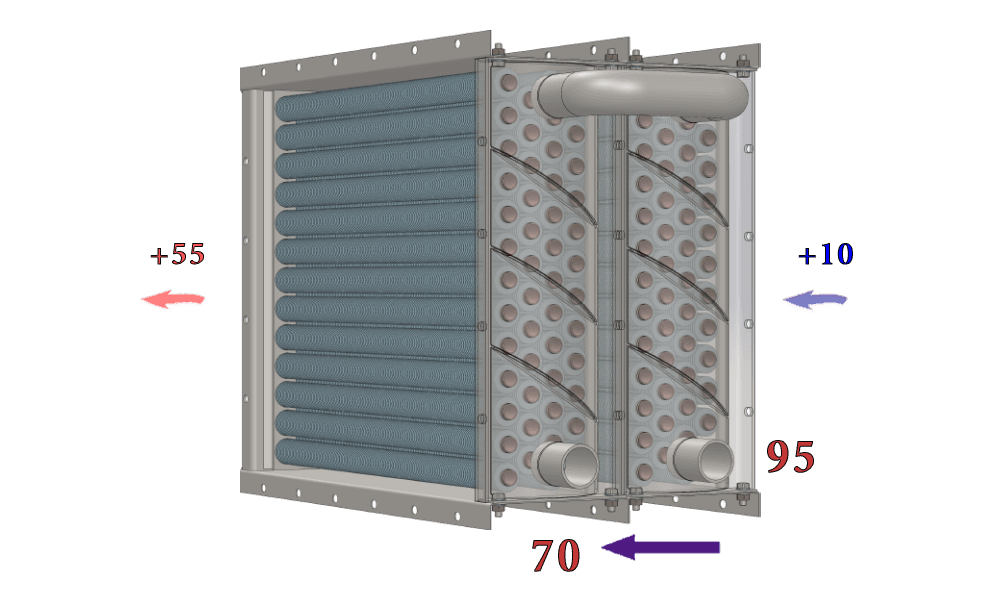

Схема соосного движения сред в водяных воздухонагревателях

Температура теплоносителя при последовательном прямоточном подключении

Обвязка блока воздухонагревателей при прямоточной гидравлической схеме

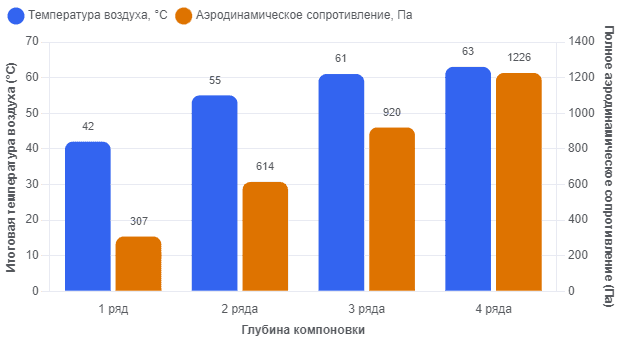

Температура и сопротивление блоков 4-рядных калориферов в прямотоке

Оценка критических гидравлических нагрузок

Последовательное движение теплоносителя по трубному пучку прямоточной схемы накладывает повышенные требования на параметры насосного оборудования. В отличие от параллельного коллектора перекрестного тока, где общий расход воды распределяется по рядам равномерно и снижает сопротивление до минимальных значений, прямоток требует сквозного транзита всего объема жидкости через каждую ступень нагрева.

Анализ гидравлических характеристик четырехрядных блоков выявляет следующие особенности:

• Влияние фиксированной скорости потока: Для поддержания устойчивого турбулентного режима и обеспечения высокого коэффициента теплопередачи (K=76.3...79.4 Вт/(м²·°C)) скорость движения воды в трубках принимается на отметке 1.00 м/с. Это требует поддержания постоянного транзитного расхода на уровне 10 150 кг/ч (для КФБ-12 А3 М) и 13 440 кг/ч (для КФБ-12 А4 М).
• Линейное суммирование потерь давления: Поскольку теплоноситель проходит калориферы последовательно, гидравлическое сопротивление пучка нарастает прямо пропорционально количеству ступеней. Если на одной первой ступени потери давления составляют около 20 кПа, то на четырехрядном блоке суммарное гидравлическое сопротивление увеличивается в 4 раза и достигает пиковых значений — 80.6 кПа (для А3 М) и 80.1 кПа (для А4 М).

⚙️ Инженерный вывод:

Суммарный перепад давления в 80 кПа является главным эксплуатационным недостатком последовательного прямотока. Данный фактор полностью исключает возможность применения стандартных циркуляционных насосов малой мощности. Проектирование систем с прямоточной схемой обвязки требует обязательного заложения в проект высоконапорных насосных групп, что влечет за собой увеличение капитальных затрат на запорно-регулирующую арматуру и повышает постоянное электропотребление технологической линии.

Сравнительный анализ эффективности модификаций КФБ-12 А3 М и А4 М в прямотоке

Сопоставление трехрядной (А3 М) и четырехрядной (А4 М) модификаций калориферов в условиях последовательного прямотока позволяет оценить целесообразность применения более развитой площади поверхности теплообмена при соосном движении сред.

Анализ технических параметров выявляет следующие закономерности:

• Ограничение температурного потенциала: Модификация КФБ-12 А4 М обладает увеличенной площадью поверхности нагрева одного прибора (63.7 м² против 48.2 м² у А3 М). В четырехрядной компоновке прямотока это обеспечивает прирост общей тепловой мощности всего на 55 кВт (+13.5%) — с 408 до 463 кВт. Итоговая температура приточного воздуха возрастает с +56.4 °C до +62.7 °C.
• Аэродинамическое сопротивление как лимитирующий фактор: Использование модели А4 М в прямоточной схеме приводит к лавинообразному увеличению фронтальных потерь давления воздуха. При идентичной массовой скорости потока четырехрядный блок А4 М создает сопротивление в 1226 Па, что на 32% выше показателей блока А3 М (929 Па). Данный фактор делает невозможным применение стандартного вентиляционного оборудования и требует заложения в проект специализированных высоконапорных агрегатов для исключения падения производительности системы по объему воздуха.

Расходные характеристики теплоносителя: Для поддержания установленной константы скорости в 1.000 м/с более емкий трубный пучок модели А4 М требует постоянного транзитного протока воды в объеме 13 440 кг/ч (на 3.3 тонны в час больше, чем для А3 М). При этом обе модификации показывают одинаково высокое гидравлическое сопротивление на уровне 80 кПа.

⚙️ Инженерный вывод:

В условиях последовательного прямоточного движения сред развитая площадь поверхности теплообмена модификации КФБ-12 А4 М не обеспечивает пропорционального увеличения теплосъема из-за быстрого наступления температурного насыщения. Увеличение капитальных затрат на закупку оборудования серии А4 М технически нецелесообразно, так как незначительное приращение температуры воздуха (на 6.3 °C) нивелируется критической аэродинамической нагрузкой в 1226 Па, существенно усложняющей подбор вентиляционного агрегата.

Оценка применимости прямоточной схемы в промышленных технологических процессах

Анализ термодинамических, гидравлических и аэродинамических характеристик последовательной прямоточной схемы позволяет определить четкие границы ее применимости в промышленном секторе. Физические лимиты нагрева воздуха до +56...+63 °C и высокое гидравлическое сопротивление (80 кПа) делают данное проектное решение узкоспециализированным.

С точки зрения применимости в технологических процессах прямоточная схема имеет следующие особенности:

• Области ограничений по применению: Схема не обеспечивает требуемые параметры для среднетемпературных промышленных сушильных комплексов, где необходимо стабильное поддержание температуры воздушного потока на уровне +70...+80 °C. Из-за параллельного движения сред и затухания температурного напора калориферы конструктивно не рассчитаны на преодоление этого температурного рубежа. Также прямоточную компоновку нерационально закладывать в системы с установленными строгими лимитами по располагаемому давлению сетевых насосов или приточных вентиляторов.
• Допустимые области применения: Использование последовательного прямотока технически обосновано в низкотемпературных технологических процессах (до +45...+50 °C), где приоритетом является глубокое охлаждение оборотного теплоносителя. Данная схема применима на объектах с регламентированными требованиями теплоснабжающей организации (ТЭЦ или котельной) к температуре возвращаемой обратной воды. Прямоточный блок КФБ-12 снижает температуру воды до +60.5...+65.4 °C, что соответствует условиям недопущения перегрева теплосети, обеспечивая при этом деликатную просушку материалов (например, сушка семенного зерна или начальные стадии камерной сушки древесины).

⚙️ Инженерный вердикт:

В технологических процессах нагрева последовательный прямоток уступает параллельной перекрестноточной схеме по мощности (на 26%) и по температуре воздуха (на 12 °C), создавая при этом повышенную нагрузку на насосное оборудование. Его заложение в проект оправдано исключительно в качестве специального решения для глубокого охлаждения сетевой воды, когда конечные технологические требования к температуре приточного воздуха ограничены рубежом в +50 °C.

Инженерная методика и примеры расчета прямотока по методу NTU

Для ознакомления с точными интегральными характеристиками попутного движения сред на четырех калориферах разверните скрытый блок данных.

Инженерная методика: расчет 4-х рядного блока прямотока по методу NTU

Метод NTU/КПД позволяет рассчитать общую мощность и конечные температурные параметры многорядного блока без применения итерационных циклов определения промежуточных характеристик сред. Расчет выполняется последовательно: от массовых расходов и конструктивной геометрии оборудования к финальным температурным показателям. Ниже приведена базовая инженерная схема расчета для 4-х рядных блоков КФБ-12 А3 М и КФБ-12 А4 М в режиме последовательного прямотока.

Шаг 1. Тепловая способность воздушного и водяного потоков (W, Вт/°C)
Определяет количество тепловой энергии, необходимое для изменения температуры потока среды на 1 °C:
- • Воздушный поток: W_возд = (G_air / 3600) * 1006
- • Водяной поток: W_воды = (G_w_transit / 3600) * 4187
Для проведения расчёта выбирается наименьшее значение: W_min = W_возд. На основании полученных величин вычисляется безразмерное отношение потоков: W_o = W_min / W_воды.
Шаг 2. Тепловой потенциал трубного пучка (NTU_block)
Характеризует безразмерную тепловую способность всей площади поверхности нагрева установки относительно массового расхода воздуха:
- • NTU_block = (K_average * F_общ) / W_min
Где: F_общ — суммарная площадь поверхности теплообмена всех четырех калориферов блока, м²; K_average — средний коэффициент теплопередачи оборудования, Вт/(м²·°C).
Шаг 3. Итоговый тепловой КПД установки (E_block)
Для схемы чистого последовательного прямотока общая эффективность теплообмена неперемешивающихся сред вычисляется по интегральной зависимости Кэйса-Босмана:
- • E_block = (1 – exp (-NTU_block * (1 + W_o))) / (1 + W_o)
Шаг 4. Расчет финальных паспортных параметров
- • Общая тепловая мощность блока: Q = W_min * E_block * (T_вх_воды - t_вх_возд)
- • Температура воздуха на выходе: t_out_air = t_вх_возд + Q / W_возд
- • Температура обратной воды: T_out_w = T_вх_воды - Q / W_воды

РАСЧЕТ ОДИНОЧНОГО КАЛОРИФЕРА (1-Я СТУПЕНЬ НАГРЕВА) КФБ-12 А3 М. ПРЯМОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 36°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе из блока) = 36.4 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Тепловая мощность 1-рядного блока) = 232000 Вт (232 кВт)
G_w_transit (Расход воды на 1-рядный блок) = 10150 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Коэффициент теплопередачи калорифера) = 79.414 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 75.3 °C
NTU_block (Число единиц переноса тепла установки из 1-го ряда) = 0.3573
E_block (Тепловой КПД / эффективность 1-рядного прямоточного блока) = 0.311 (31.1%)
Delta_Pa_total (Аэродинамическое сопротивление блока) = 232 Па
Delta_Pw_total (Гидравлическое сопротивление блока) = 20.157 кПа

РАСЧЕТ 2-Х РЯДНОГО БЛОКА КФБ-12 А3 М ПО МЕТОДУ NTU/КПД. ПРЯМОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 48°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе из блока) = 48.1 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 2-рядного блока) = 334000 Вт (334 кВт)
G_w_transit (Расход воды на 2-рядный блок) = 10150 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Средний коэффициент теплопередачи калориферов) = 79.414 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 66.7 °C
NTU_block (Общее число единиц переноса тепла установки из 2-х рядов) = 0.8687
E_block (Общий тепловой КПД / эффективность 2-рядного прямоточного блока) = 0.448 (44.8%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 465 Па
Delta_Pw_total (Суммарное гидравлическое сопротивление блока) = 40.313 кПа

РАСЧЕТ 3-Х РЯДНОГО БЛОКА КФБ-12 А3 М ПО МЕТОДУ NTU/КПД. ПРЯМОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 54°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе из блока) = 53.8 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 3-рядного блока) = 384000 Вт (384 кВт)
G_w_transit (Расход воды на 3-рядный блок) = 10150 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Средний коэффициент теплопередачи калориферов) = 79.414 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 62.4 °C
NTU_block (Общее число единиц переноса тепла установки из 3-х рядов) = 1.2531
E_block (Общий тепловой КПД / эффективность 3-рядного прямоточного блока) = 0.515 (51.5%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 697 Па
Delta_Pw_total (Суммарное гидравлическое сопротивление блока) = 60.470 кПа

РАСЧЕТ 4-Х РЯДНОГО БЛОКА КФБ-12 А3 М ПО МЕТОДУ NTU/КПД. ПРЯМОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 56°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Итоговая температура воздуха на выходе из блока) = 56.4 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 4-рядного блока) = 408000 Вт (408 кВт)
G_w_transit (Расход воды на 4-рядный блок) = 10150 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Средний коэффициент теплопередачи калориферов) = 79.414 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Итоговая температура обратной воды на выходе из блока) = 60.5 °C
NTU_block (Общее число единиц переноса тепла установки из 4-х рядов) = 1.6372
E_block (Общий тепловой КПД / эффективность 4-рядного прямоточного блока) = 0.546 (54.6%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 929 Па
Delta_Pw_total (Суммарное гидравлическое сопротивление блока) = 80.626 кПа

РАСЧЕТ ОДИНОЧНОГО КАЛОРИФЕРА (1-Я СТУПЕНЬ НАГРЕВА) КФБ-12 А4 М. ПРЯМОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 42°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе из блока) = 42.2 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Тепловая мощность 1-рядного блока) = 283000 Вт (283 кВт)
G_w_transit (Расход воды на 1-рядный блок) = 13440 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Коэффициент теплопередачи калорифера) = 76.342 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 76.9 °C
NTU_block (Число единиц переноса тепла установки из 1-го ряда) = 0.5731
E_block (Тепловой КПД / эффективность 1-рядного прямоточного блока) = 0.379 (37.9%)
Delta_Pa_total (Аэродинамическое сопротивление блока) = 307 Па
Delta_Pw_total (Гидравлическое сопротивление блока) = 20.024 кПа

РАСЧЕТ 2-Х РЯДНОГО БЛОКА КФБ-12 А4 М ПО МЕТОДУ NTU/КПД. ПРЯМОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 55°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе из блока) = 54.8 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 2-рядного блока) = 393000 Вт (393 кВт)
G_w_transit (Расход воды на 2-рядный блок) = 13440 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Средний коэффициент теплопередачи калориферов) = 76.342 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 69.8 °C
NTU_block (Общее число единиц переноса тепла установки из 2-х рядов) = 1.1052
E_block (Общий тепловой КПД / эффективность 2-рядного прямоточного блока) = 0.527 (52.7%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 613 Па
Delta_Pw_total (Суммарное гидравлическое сопротивление блока) = 40.047 кПа

РАСЧЕТ 3-Х РЯДНОГО БЛОКА КФБ-12 А4 М ПО МЕТОДУ NTU/КПД. ПРЯМОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 60°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе из блока) = 60.4 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 3-рядного блока) = 442000 Вт (442 кВт)
G_w_transit (Расход воды на 3-рядный блок) = 13440 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Средний коэффициент теплопередачи калориферов) = 76.342 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 66.7 °C
NTU_block (Общее число единиц переноса тепла установки из 3-х рядов) = 1.6425
E_block (Общий тепловой КПД / эффективность 3-рядного прямоточного блока) = 0.592 (59.2%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 920 Па
Delta_Pw_total (Суммарное гидравлическое сопротивление блока) = 60.071 кПа

РАСЧЕТ 4-Х РЯДНОГО БЛОКА КФБ-12 А4 М ПО МЕТОДУ NTU/КПД. ПРЯМОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 63°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Итоговая температура воздуха на выходе из блока) = 62.7 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 4-рядного блока) = 463000 Вт (463 кВт)
G_w_transit (Расход воды на 4-рядный блок) = 13440 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Средний коэффициент теплопередачи калориферов) = 76.342 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 65.4 °C
NTU_block (Общее число единиц переноса тепла установки из 4-х рядов) = 2.1757
E_block (Общий тепловой КПД / эффективность 4-рядного прямоточного блока) = 0.62 (62.0%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 1226 Па
Delta_Pw_total (Суммарное гидравлическое сопротивление блока) = 80.095 кПа

Модели водяных ТО Изготовление водяных ТО

Последовательная противоточная схема промышленных теплообменников

Последовательная организация встречного движения сред (противоток) является наиболее термодинамически эффективным решением среди последовательных трубных систем. Направление потоков воды и воздуха навстречу друг другу позволяет на протяжении всего теплообменного контура сохранять высокий температурный напор, гарантируя глубокий съем тепла с каждого килограмма теплоносителя без риска температурного затухания.

Термодинамика встречного движения сред и стабильность температурного напора

Последовательная противоточная схема обвязки многорядных блоков калориферов КФБ-12 А М обеспечивает максимальную термодинамическую эффективность среди последовательных систем. В отличие от прямотока, где теплоноситель и воздух движутся попутно, в противоточной схеме потоки направлены навстречу друг другу. Это конструктивное решение позволяет поддерживать высокий и относительно равномерный температурный напор по всей глубине трубного пучка.

Теплотехнический анализ работы блоков при встречном движении сред выявляет следующие закономерности:

• Исключение эффекта теплового насыщения: В противотоке наиболее нагретый теплоноситель с начальной температурой +95 °C заходит со стороны выхода воздуха из блока (в 4-й ряд) и встречается с уже подогретым потоком. По мере движения вглубь установки вода постепенно охлаждается, но на входе в блок (в 1-м ряду) она встречается с самым холодным наружным воздухом (+10 °C). В результате разность температур между средами на всех участках теплообменной поверхности остается высокой.
• Конечный температурный дожим: Благодаря стабильному температурному напору конечные ступени нагрева не выключаются из работы, как в прямоточных схемах. Приращение температуры приточного воздуха на 4-м ряду составляет 6.7 °C (для КФБ-12 А3 М) и 6.8 °C (для КФБ-12 А4 М). Это обеспечивает доведение финальных параметров воздуха до +68.4...+77.1 °C при долевом участии конечного ряда на уровне 10–11.5% от общей мощности установки.

⚙️ Инженерный вывод:

Встречное движение сред в противоточной схеме устраняет главный недостаток прямотока — быстрое выравнивание температур сред на выходе. При данной конфигурации обвязки четырехрядный блок работает с сохранением температурного напора по всей глубине трубного пучка. Это обеспечивает увеличение итоговой тепловой мощности на 25–27% по сравнению с прямоточной компоновкой и позволяет достигать более высоких технологических параметров нагрева воздуха.

Сводные параметры порядного нагрева в противотоке

Встречный поток обеспечивает равномерное распределение нагрузок. Ниже представлены характеристики порядной динамики блоков при фиксированном объеме 25 000 м³/ч и установленном последовательном транзите.

СВОДНАЯ ТАБЛИЦА ПОДБОРА ПАРАМЕТРОВ ПОРЯДНОГО ТЕХНОЛОГИЧЕСКОГО НАГРЕВА КАЛОРИФЕРОМ КФБ-12 А3 М
ПОСЛЕДОВАТЕЛЬНАЯ ПРОТИВОТОЧНАЯ СХЕМА
ОБЪЕМ НАГРЕВАЕМОГО ВОЗДУХА – 25000 М³/ЧАС. ТЕМПЕРАТУРА ВОЗДУХА НА ВХОДЕ +10 °C. ТЕМПЕРАТУРА ПОДАЧИ ТЕПЛОНОСИТЕЛЯ 95 °C
Глубина компоновки по ходу воздуха	Динамика нагрева воздуха	Локальный расход воды	Аэродинамическая нагрузка	Технико-экономическое обоснование рядности для технологических процессов
2 ряда	Стартовый нагрев: увеличение температуры на 42 °C; +52 °C на выходе	Транзитный расход 10500 кг/час; обратка блока 64 °C. Скорость воды: 1.0 м/с	Начальное сопротивление: потери давления воздуха составляют 465 Па	Высокоэффективная базовая конфигурация. На долю блока приходится 72% от потенциальной мощности 4-рядной установки
3 ряда	Снижение интенсивности: увеличение температуры на 10 °C; +62 °C на выходе	Транзитный расход 10500 кг/час; обратка блока 57 °C. Скорость воды: 1.0 м/с	Повышенное сопротивление: локальное – 232 Па; общее – 697 Па	Оптимальный расчетный узел для стабильных умеренных низкотемпературных процессов промышленной сушки
4 ряда	Минимальная прибавка температуры в 6 °C; итоговый нагрев блока +68 °C	Зона высокого гидравлического сопротивления: 80.6 кПа; транзитный расход 10500 кг/час; обратка блока 52 °C	Максимальное сопротивление: локальное – 232 Па; общее – 929 Па	Предельный технологический узел, обеспечивающий глубокий съем тепла. Требует высоконапорного вентилятора и мощного циркуляционного насоса

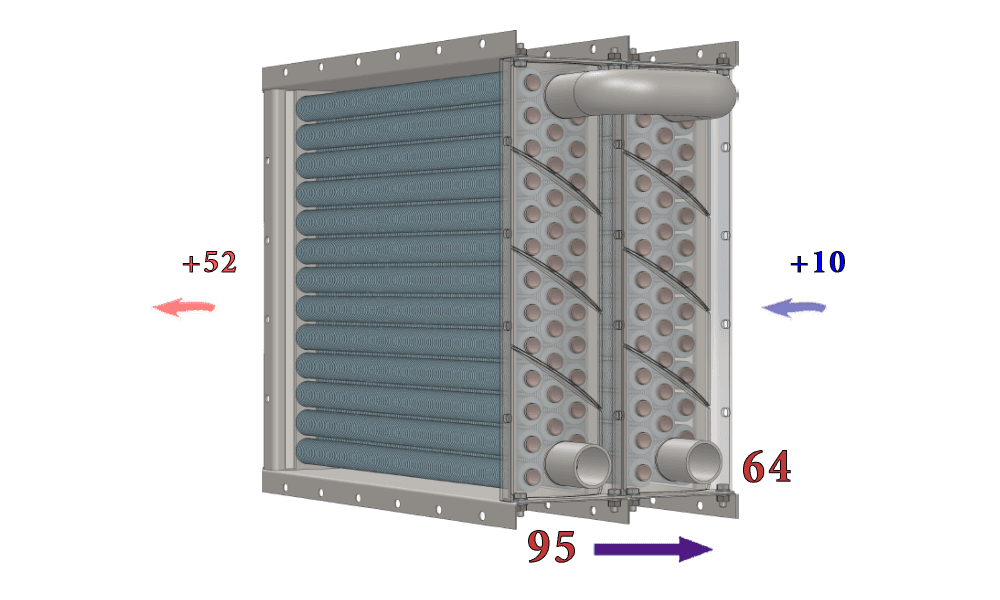

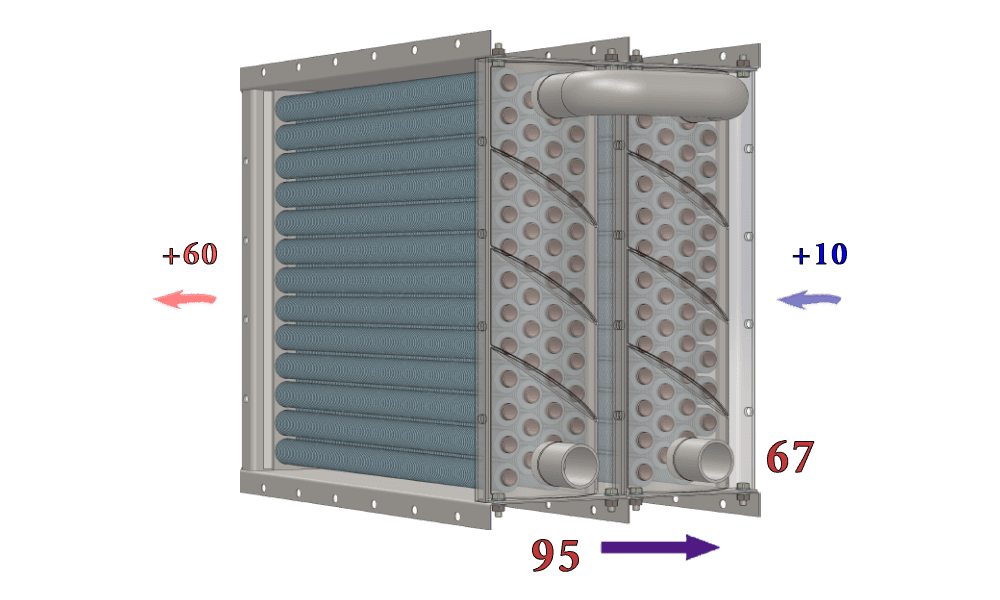

Схема встречного движения сред в водяных калориферах

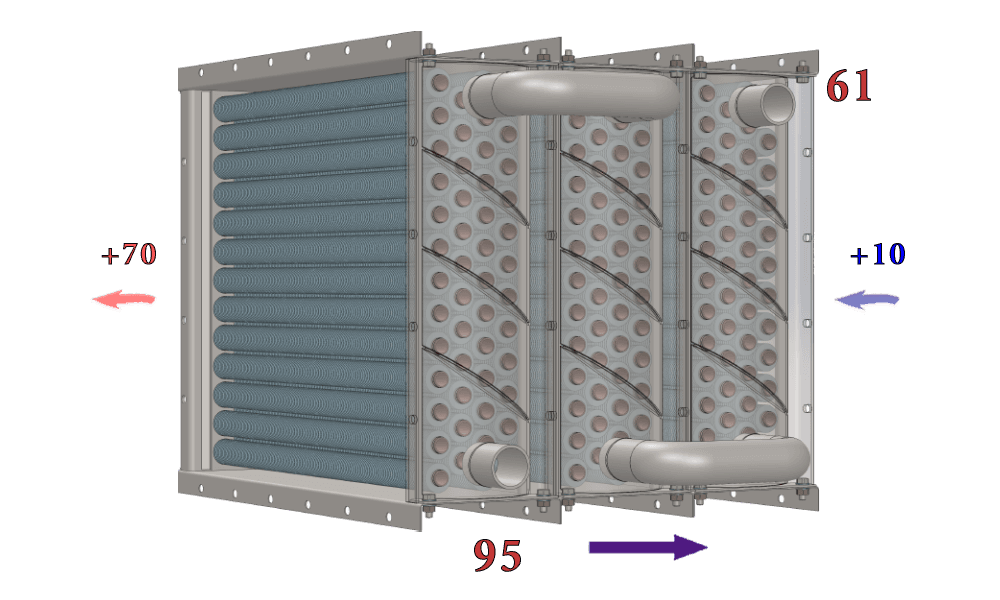

Температура воды при последовательной противоточной схеме

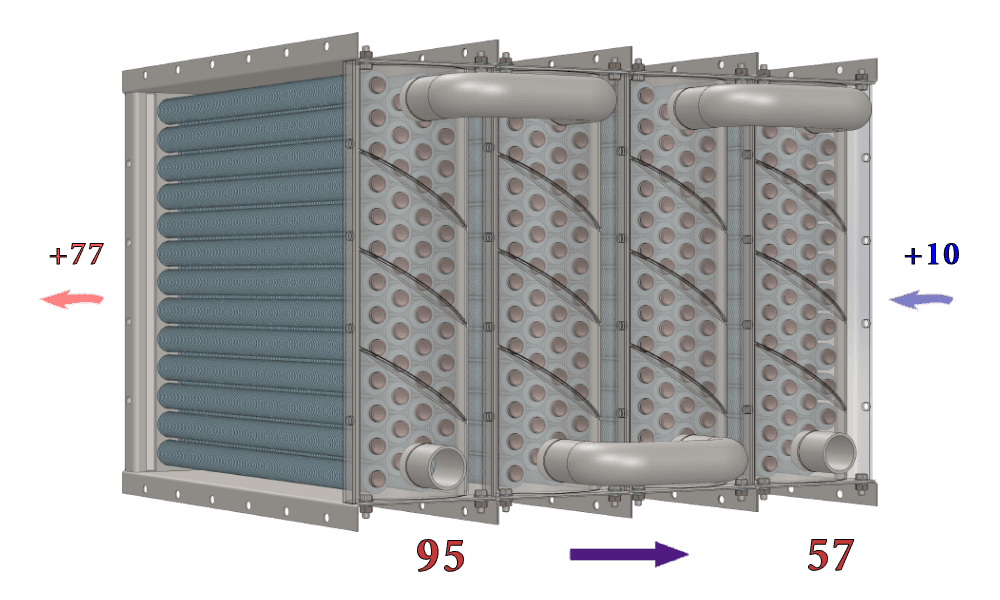

Схема многорядного технологического нагрева водяными теплообменниками

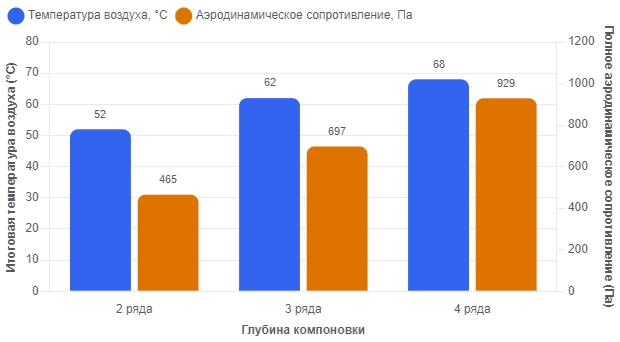

Температура и сопротивление блоков 3-рядных калориферов в противотоке

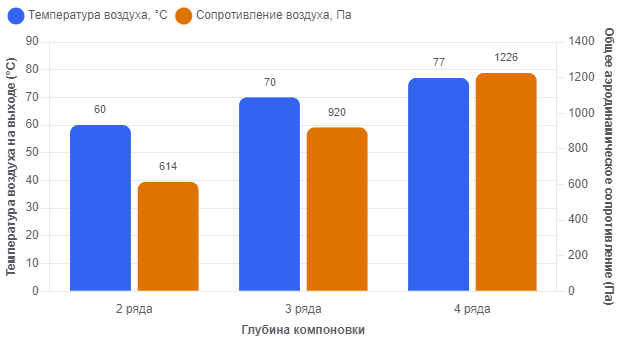

СВОДНАЯ ТАБЛИЦА ПОДБОРА ПАРАМЕТРОВ ПОРЯДНОГО ТЕХНОЛОГИЧЕСКОГО НАГРЕВА КАЛОРИФЕРОМ КФБ-12 А4 М
ПОСЛЕДОВАТЕЛЬНАЯ ПРОТИВОТОЧНАЯ СХЕМА
ОБЪЕМ НАГРЕВАЕМОГО ВОЗДУХА – 25000 М³/ЧАС. ТЕМПЕРАТУРА ВОЗДУХА НА ВХОДЕ +10 °C. ТЕМПЕРАТУРА ПОДАЧИ ТЕПЛОНОСИТЕЛЯ 95 °C
Глубина компоновки по ходу воздуха	Динамика нагрева воздуха	Локальный расход воды	Аэродинамическая нагрузка	Технико-экономическое обоснование рядности для технологических процессов
2 ряда	Стартовый нагрев: увеличение температуры на 50 °C; +60 °C на выходе	Транзитный расход 13440 кг/час; обратка блока 67 °C. Скорость воды: 1.0 м/с	Начальное сопротивление: потери давления воздуха составляют 613 Па	Высокоэффективная базовая конфигурация. На долю блока приходится 75% от потенциальной мощности 4-рядной установки
3 ряда	Снижение интенсивности: увеличение температуры на 10 °C; +70 °C на выходе	Транзитный расход 13440 кг/час; обратка блока 61 °C. Скорость воды: 1.0 м/с	Повышенное сопротивление: локальное – 307 Па; общее – 920 Па	Оптимальный расчетный узел для стабильных среднетемпературных процессов промышленной сушки
4 ряда	Минимальная прибавка температуры в 7 °C; итоговый нагрев блока +77 °C	Зона высокого гидравлического сопротивления: 80.1 кПа; транзитный расход 13440 кг/час; обратка блока 57 °C	Максимальное сопротивление: локальное – 306 Па; общее – 1226 Па	Предельный технологический узел, обеспечивающий глубокий съем тепла. Требует высоконапорного вентилятора и мощного циркуляционного насоса

Схема встречного движения сред в водяных воздухонагревателях

Температура воды при последовательном противоточном подключении

Обвязка блока воздухонагревателей при противоточной гидравлической схеме

Температура и сопротивление блоков 4-рядных калориферов в противотоке

Оценка гидравлических параметров последовательного контура

Последовательная организация движения воды в противоточной схеме накладывает повышенные требования к характеристикам насосного оборудования, полностью повторяя гидравлическую структуру прямотока. В отличие от параллельно-перекрестной схемы, где распределительные коллекторы разделяют проток по рядам, противоток требует сквозного транзита всего объема теплоносителя последовательно через все установленные ступени нагрева.

Анализ гидравлических параметров четырехрядных блоков определяет следующие особенности:

• Расходные характеристики сред: Для поддержания развитого турбулентного режима и обеспечения стабильно высоких значений коэффициента теплопередачи (76.3...79.4 Вт/(м²·°C)) скорость движения воды внутри трубок зафиксирована на постоянной отметке 1.00 м/с. Данное условие обуславливает циркуляцию фиксированного транзитного расхода в объёме 10 150 кг/ч (для модификации А3 М) и 13 440 кг/ч (для модификации А4 М).
• Последовательные потери давления: Из-за сквозного прохождения жидкости через четыре последовательно соединенных прибора локальные гидравлические сопротивления суммируются линейно. Полное гидравлическое сопротивление четырехрядного блока достигает пиковых значений — 80.6 кПа (для А3 М) и 80.1 кПа (для А4 М).

⚙️ Инженерный вывод:

Высокий перепад давления по воде выступает главным эксплуатационным ограничением противоточной схемы. В отличие от параллельно-перекрестной обвязки, где сопротивление блока минимизировано до 2.6–3.8 кПа, последовательный противоток требует заложения в проект высоконапорных циркуляционных насосов. Это увеличивает первоначальные капитальные затраты на силовую запорно-регулирующую арматуру и влечет за собой повышенное постоянное энергопотребление насосной группы технологической линии.

Сравнительный анализ эффективности модификаций КФБ-12 А3 М и А4 М в противотоке

Сопоставление трехрядной (А3 М) и четырехрядной (А4 М) модификаций калориферов в условиях последовательного встречного движения сред позволяет оценить целесообразность применения увеличенной площади поверхности теплообмена для достижения предельных параметров технологического нагрева.

Анализ технических характеристик выявляет следующие закономерности:

• Реализация температурного потенциала: Модификация КФБ-12 А4 М обладает развитой площадью поверхности теплообмена одного прибора (63.7 м² против 48.2 м² у А3 М). За счет высокой термодинамической стабильности встречного тока увеличенная площадь А4 М обеспечивает существенный прирост параметров: общая тепловая мощность возрастает на 76 кВт (+14.8%) — с 513 до 589 кВт. Конечная температура приточного воздуха увеличивается с +68.4 °C до +77.1 °C. Данная прибавка в 8.7 °C является важной для интенсификации среднетемпературных промышленных процессов сушки сырья.
• Аэродинамические ограничения модификаций: Повышенная теплоотдача прибора А4 М сопровождается ростом фронтального сопротивления пучка трубок. Четырехрядный блок А4 М создает полные потери давления воздуха в 1226 Па, что на 32% превышает показатели блока А3 М (929 Па). Обе цифры накладывают строгие ограничения на подбор вентиляционного оборудования и требуют применения специализированных высоконапорных вентиляционных агрегатов для исключения риска падения объемной производительности притока.
• Расходные параметры контура: Для сохранения установленной константы скорости воды в 1.00 м/с более емкий трубный пучок модели А4 М требует поддержания постоянного транзитного расхода в объеме 13 440 кг/ч (на 3.3 тонны в час выше, чем для А3 М). При этом, благодаря увеличению числа параллельных каналов внутри одного прибора, суммарное гидравлическое сопротивление блока А4 М удерживается на одинаковом с А3 М уровне — 80 кПа.

⚙️ Инженерный вывод:

В отличие от прямоточной схемы, где избыточная геометрия прибора А4 М уходила в тепловое насыщение, в противотоке развитая площадь поверхности теплообмена реализуется с максимальной эффективностью. Увеличение капитальных затрат на модификацию КФБ-12 А4 М в противоточной обвязке технически обосновано, если технологический процесс сушки строго требует стабильного достижения температурного уровня воздуха выше +70...+75 °C, а приточная вентиляционная система укомплектована вентилятором высокого давления с рабочим диапазоном более 1300 Па.

Оценка применимости противоточной схемы в промышленных технологических процессах

Анализ термодинамических, гидравлических и аэродинамических характеристик последовательной противоточной схемы обвязки определяет четкие границы ее применения в промышленном секторе. Достижение пиковых температур нагрева воздуха до +68...+77 °C и глубокое охлаждение оборотного теплоносителя делают данную компоновку одной из наиболее эффективных для систем технологического нагрева.

С точки зрения применимости в технологических процессах противоточная схема имеет следующие особенности:

• Области преимущественного применения: Схема рекомендована для среднетемпературных промышленных сушильных комплексов, требующих стабильного поддержания температуры приточного воздуха на уровне выше +70 °C. Конструкция встречного тока сохраняет стабильный температурный напор по всей глубине блока, что позволяет гарантированно выполнять данные параметры. Также противоточный блок является оптимальным решением при наличии жестких требований теплоснабжающей организации к температуре возвращаемой сетевой воды — калориферы КФБ-12 глубоко охлаждают обратку до +51.5...+57.3 °C. Это обеспечивает максимальный съем тепла с каждого килограмма теплоносителя.

• Ограничения по применению: Противоточную компоновку нерационально закладывать в проекты, где существуют строгие лимиты по располагаемому давлению циркуляционных насосов. Необходимость преодоления гидравлического барьера в 80 кПа исключает использование стандартных узлов обвязки. Также схема на базе КФБ-12 А4 М требует учета высокого фронтального сопротивления воздуха (1226 Па), что накладывает ограничения на выбор вентиляционного оборудования.

⚙️ Инженерный вердикт:

В промышленных процессах технологического сушки последовательный противоток выступает как наиболее эффективное схемное решение, обеспечивающее максимальный нагрев воздуха при минимальном расчете сетевой воды (10.1–13.4 т/ч). Его заложение в проект полностью технически обосновано, если котельная или ТЭЦ объекта требуют глубокого охлаждения обратной линии, а приточная установка укомплектована специализированным высоконапорным вентилятором и мощной насосной группой.

Инженерная методика и примеры расчета противотока по методу NTU

Инженерная методика: расчёт 4-х рядного блока противотока по методу NTU

Метод NTU/КПД позволяет рассчитать общую мощность и конечные температурные параметры многорядного блока без применения итерационных циклов определения промежуточных характеристик сред. Расчет выполняется последовательно: от массовых расходов и конструктивной геометрии оборудования к финальным температурным показателям. Ниже приведена базовая инженерная схема расчета для 4-х рядных блоков КФБ-12 А3 М и КФБ-12 А4 М в режиме последовательного встречного противотока.

Шаг 1. Тепловая способность воздушного и водяного потоков (W, Вт/°C)
Определяет количество тепловой энергии, необходимое для изменения температуры потока среды на 1 °C:
- • Воздушный поток: W_возд = (G_air / 3600) * 1006
- • Водяной поток: W_воды = (G_w_transit / 3600) * 4187
Для проведения расчета выбирается наименьшее значение: W_min = W_возд. На основании полученных величин вычисляется безразмерное отношение потоков: W_o = W_min / W_воды.
Шаг 2. Тепловой потенциал трубного пучка (NTU_block)
Характеризует безразмерную тепловую способность всей площади поверхности нагрева установки относительно массового расхода воздуха:
- • NTU_block = (K_average * F_общ) / W_min
Где: F_общ — суммарная площадь поверхности теплообмена всех четырех калориферов блока, м²; K_average — средний коэффициент теплопередачи оборудования, Вт/(м²·°C).
Шаг 3. Итоговый тепловой КПД установки (E_block)
Для последовательно-противоточной схемы обвязки (встречное движение сред) общая эффективность теплообмена неперемешивающихся жидкостей и газов вычисляется по интегральной зависимости Кэйса-Босмана:
- • E_block = (1 – exp (-NTU_block * (1 - W_o))) / (1 - W_o * exp (-NTU_block * (1 - W_o)))
Шаг 4. Расчет финальных паспортных параметров
- • Общая тепловая мощность блока: Q = W_min * E_block * (T_вх_воды - t_вх_возд)
- • Температура воздуха на выходе: t_out_air = t_вх_возд + Q / W_возд
- • Температура обратной воды: T_out_w = T_вх_воды - Q / W_воды

РАСЧЕТ ОДИНОЧНОГО КАЛОРИФЕРА (1-Я СТУПЕНЬ НАГРЕВА) КФБ-12 А3 М. ПРОТИВОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 36°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе из блока) = 36.4 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Тепловая мощность 1-рядного блока) = 232000 Вт (232 кВт)
G_w_transit (Расход воды на 1-рядный блок) = 10150 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Коэффициент теплопередачи калорифера) = 79.414 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 75.3 °C
NTU_block (Число единиц переноса тепла установки из 1-го ряда) = 0.3573
E_block (Тепловой КПД / эффективность 1-рядного противоточного блока) = 0.311 (31.1%)
Delta_Pa_total (Аэродинамическое сопротивление блока) = 232 Па
Delta_Pw_total (Гидравлическое сопротивление блока) = 20.157 кПа

РАСЧЕТ 2-Х РЯДНОГО БЛОКА КФБ-12 А3 М ПО МЕТОДУ NTU/КПД. ПРОТИВОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 52°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе из блока) = 52.0 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 2-рядного блока) = 369000 Вт (369 кВт)
G_w_transit (Расход воды на 2-рядный блок) = 10150 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Средний коэффициент теплопередачи калориферов) = 79.414 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 63.8 °C
NTU_block (Общее число единиц переноса тепла установки из 2-х рядов) = 0.8681
E_block (Общий тепловой КПД / эффективность 2-рядного противоточного блока) = 0.494 (49.4%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 465 Па
Delta_Pw_total (Суммарное гидравлическое сопротивление блока) = 40.313 кПа

РАСЧЕТ 3-Х РЯДНОГО БЛОКА КФБ-12 А3 М ПО МЕТОДУ NTU/КПД. ПРОТИВОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 62°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе из блока) = 61.7 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 3-рядного блока) = 454000 Вт (454 кВт)
G_w_transit (Расход воды на 3-рядный блок) = 10150 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Средний коэффициент теплопередачи калориферов) = 79.414 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 56.5 °C
NTU_block (Общее число единиц переноса тепла установки из 3-х рядов) = 1.3021
E_block (Общий тепловой КПД / эффективность 3-рядного противоточного блока) = 0.608 (60.8%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 697 Па
Delta_Pw_total (Суммарное гидравлическое сопротивление блока) = 60.470 кПа

РАСЧЕТ 4-Х РЯДНОГО БЛОКА КФБ-12 А3 М ПО МЕТОДУ NTU/КПД. ПРОТИВОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 68°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Итоговая температура воздуха на выходе из блока) = 68.4 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 4-рядного блока) = 513000 Вт (513 кВт)
G_w_transit (Расход воды на 4-рядный блок) = 10150 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Средний коэффициент теплопередачи калориферов) = 79.414 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Итоговая температура обратной воды на выходе из блока) = 51.5 °C
NTU_block (Общее число единиц переноса тепла установки из 4-х рядов) = 1.7361
E_block (Общий тепловой КПД / эффективность 4-рядного противоточного блока) = 0.687 (68.7%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 929 Па
Delta_Pw_total (Суммарное гидравлическое сопротивление блока) = 80.626 кПа

РАСЧЕТ ОДИНОЧНОГО КАЛОРИФЕРА (1-Я СТУПЕНЬ НАГРЕВА) КФБ-12 А4 М. ПРОТИВОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 42°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе из блока) = 42.2 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Тепловая мощность 1-рядного блока) = 283000 Вт (283 кВт)
G_w_transit (Расход воды на 1-рядный блок) = 13440 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Коэффициент теплопередачи калорифера) = 76.342 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 76.9 °C
NTU_block (Число единиц переноса тепла установки из 1-го ряда) = 0.5731
E_block (Тепловой КПД / эффективность 1-рядного противоточного блока) = 0.379 (37.9%)
Delta_Pa_total (Аэродинамическое сопротивление блока) = 307 Па
Delta_Pw_total (Гидравлическое сопротивление блока) = 20.024 кПа

РАСЧЕТ 2-Х РЯДНОГО БЛОКА КФБ-12 А4 М ПО МЕТОДУ NTU/КПД. ПРОТИВОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 60°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе из блока) = 60.0 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 2-рядного блока) = 439000 Вт (439 кВт)
G_w_transit (Расход воды на 2-рядный блок) = 13440 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Средний коэффициент теплопередачи калориферов) = 76.342 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 66.9 °C
NTU_block (Общее число единиц переноса тепла установки из 2-х рядов) = 1.1069
E_block (Общий тепловой КПД / эффективность 2-рядного противоточного блока) = 0.588 (58.8%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 613 Па
Delta_Pw_total (Суммарное гидравлическое сопротивление блока) = 40.047 кПа

РАСЧЕТ 3-Х РЯДНОГО БЛОКА КФБ-12 А4 М ПО МЕТОДУ NTU/КПД. ПРОТИВОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 70°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Температура воздуха на выходе из блока) = 70.3 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 3-рядного блока) = 530000 Вт (530 кВт)
G_w_transit (Расход воды на 3-рядный блок) = 13440 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Средний коэффициент теплопередачи калориферов) = 76.342 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Температура обратной воды на выходе из блока) = 61.1 °C
NTU_block (Общее число единиц переноса тепла установки из 3-х рядов) = 1.6599
E_block (Общий тепловой КПД / эффективность 3-рядного противоточного блока) = 0.710 (71.0%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 920 Па
Delta_Pw_total (Суммарное гидравлическое сопротивление блока) = 60.071 кПа

РАСЧЕТ 4-Х РЯДНОГО БЛОКА КФБ-12 А4 М ПО МЕТОДУ NTU/КПД. ПРОТИВОТОЧНАЯ СХЕМА. НАГРЕВ ВОЗДУХА ОТ 10°C ДО 77°C

t_in_air (Входящая температура воздуха) = 10.0 °C
t_out_air (Итоговая температура воздуха на выходе из блока) = 77.1 °C
G_air (Массовый расход воздуха через установку) = 31250 кг/час (при rho = 1.25 кг/м³)
v_air (Массовая скорость воздуха во фронтальном сечении) = 6.886 кг/(м²·с)
Q_block_total (Общая тепловая мощность 4-рядного блока) = 589000 Вт (589 кВт)
G_w_transit (Расход воды на 4-рядный блок) = 13440 кг/час
W_w_tubes (Скорость движения воды в трубках) = 1.000 м/сек (жесткая константа)
K_average (Средний коэффициент теплопередачи калориферов) = 76.342 Вт/(м²·°C)
T_in_w (Температура горячей воды на входе в блок из сети) = 95.0 °C
T_out_w (Итоговая температура обратной воды на выходе из блока) = 57.3 °C
NTU_block (Общее число единиц переноса тепла установки из 4-х рядов) = 2.2083
E_block (Общий тепловой КПД / эффективность 4-рядного противоточного блока) = 0.789 (78.9%)
Delta_Pa_total (Суммарное аэродинамическое сопротивление блока) = 1226 Па
Delta_Pw_total (Суммарное гидравлическое сопротивление блока) = 80.095 кПа

Эксплуатационные ограничения и критические нагрузки блоков

Проектирование многорядных калориферных секций требует обязательного учета предельных аэродинамических и гидравлических нагрузок, возникающих при работе оборудования. Пренебрежение сопутствующими техническими факторами и ограничениями может привести к падению производительности приточной линии или отказу смежных инженерных систем теплового узла.

Аэродинамический контроль

Потери давления по воздушному тракту определяются исключительно геометрическими параметрами трубного пучка и массовой скоростью потока, оставаясь неизменными при любой схеме гидравлической обвязки. При расходе воздуха 25 000 м³/ч четырехрядный блок на базе модификации КФБ-12 А3 М создает сопротивление в 929 Па, а на базе КФБ-12 А4 М — 1226 Па. Такие показатели накладывают строгие ограничения на выбор вентиляционного оборудования. Стандартные приточные агрегаты общего назначения не способны преодолеть сопротивление плотного многорядного пучка трубок, что приводит к падению объемного расхода воздуха. Для обеспечения стабильной работы технологической линии требуется обязательное применение специализированных высоконапорных вентиляционных машин.

Гидравлический контроль

Применение последовательных схем (прямоток и противоток) исключает риски порядного завоздушивания, но вызывает линейное суммирование потерь давления по водяному тракту. Фиксация высокой, близкой к максимальному порогу скорости движения воды в трубках на отметке 1.0 м/с (при транзитном расходе 10 150–13 440 кг/ч) обусловлена необходимостью предельно высокого нагрева воздушного потока, что неизбежно влечет за собой значительный рост сопротивления контура. В результате последовательного прохождения теплоносителя через четыре прибора общее гидравлическое сопротивление блока возрастает в 4 раза и достигает 80.1–80.6 кПа. Данный фактор исключает использование стандартных циркуляционных насосов малой мощности. Проектирование систем с последовательной обвязкой требует заложения в проект высоконапорных насосных групп и запорно-регулирующей арматуры, рассчитанной на повышенные нагрузки.

Зависимость параметров блока от объема воздуха

Базовые расчеты теплообменных блоков выполнены для форсированного расхода воздуха 25 000 м³/ч, что позволяет оценить работу компонуемых калориферов на пределе их производительности по воздушному потоку и вырабатываемой мощности. Обратной стороной такого режима становятся высокие аэродинамические и гидравлические сопротивления, а также ограничение температуры выходящего воздуха. Перевод тех же четырехрядных секций на номинальную паспортную производительность — 13 500 м³/ч (массовый расход 16 875 кг/ч) — принципиально меняет параметры системы, снимая необходимость в высоконапорных вентиляторах и обеспечивая достижение более высоких температурных показателей на выходе.

СВОДНАЯ ТАБЛИЦА ИНТЕГРАЛЬНЫХ ПАРАМЕТРОВ 4-РЯДНЫХ БЛОКОВ КФБ-12 А М ПО МЕТОДУ NTU
РАБОЧИЙ ПАРАМЕТР УСТАНОВКИ	Перекрестноточная Обычный режим		Перекрестноточная Форсированный режим		Последовательная прямоточная		Последовательная противоточная
Тепловая мощность блока А3 / А4, кВт	306	331	347	369	277	303	338	367
Температура воздуха на выходе из блока А3 / А4, °C	+75	+80	+83	+88	+68	+74	+81	+87
Суммарный расход воды А3 / А4, кг/ч	10 550	11 400	30 000	36 200	10 150	13 440	10 150	13 440
Скорость воды в трубках А3 / А4, м/с	0.260	0.212	0.739	0.673	1.000	1.000	1.000	1.000
Аэродинамическое сопротивление А3 / А4, Па	295	393	295	393	295	393	295	393
Гидравлическое сопротивление А3 / А4, кПа	1.4	0.9	11.0	9.1	80.6	80.1	80.6	80.1
Тепловой КПД блока А3 М / А4 М, %	75.9	82.2	86.0	91.6	68.7	75.1	83.7	90.9

Основные закономерности при переходе на номинальный расход

1. Снижение аэродинамической нагрузки: Потери давления по воздуху уменьшаются до 295 Па (для А3 М) и 393 Па (для А4 М). Это снимает жесткие требования к напору вентилятора и позволяет применять вентиляционное оборудование стандартных серий.
2. Рост конечной температуры воздуха: За счет снижения объемного и массового расхода воздушный поток успевает воспринять большее количество теплоты, благодаря чему температура на выходе повышается. При сетевом графике 95/70 °C последовательный противоток на модификации А4 М обеспечивает нагрев до +87 °C, а перекрестноточный форсированный режим — до +88 °C.
3. Увеличение тепловой эффективности: Интегральный тепловой КПД пучка трубок возрастает на 7–10% по всем схемам обвязки. В форсированных и противоточных конфигурациях данный показатель достигает 83.7–91.6%, обеспечивая эффективное использование потенциала сетевой воды.
4. Гидравлические особенности в номинальном режиме: Обратной стороной снижения расхода воздуха становится падение скорости движения воды в трубках перекрестного тока до 0.21–0.26 м/с, что существенно усугубляет риски ламинаризации потока и завоздушивания коллекторов, описанные для предельного режима. При номинальном объеме притока последовательная противоточная схема становится наиболее выгодной: она удерживает стабильную скорость воды 1.0 м/с, исключает завоздушивание и по эффективности практически выравнивается с форсированным перекрестноточным режимом, существенно превосходя его по экономичности расхода воды.

Подбор конфигурации под технологические задачи

Представленный расчет калориферных блоков на предельном расходе показывает максимальные эксплуатационные нагрузки оборудования, но из-за высокой массы проходящего воздуха ограничивает его конечный прогрев. Снижение объема воздуха до номинального значения существенно меняет рабочие параметры системы. Итоговый выбор типа теплоносителя, компоновки калориферного блока, количества рядов и гидравлической схемы обвязки всегда индивидуален и определяется исключительно температурным регламентом конкретного технологического процесса сушки.

В продолжении темы представлен детальный разбор отраслевых компоновочных решений для семи температурных диапазонов:

• 💧 — от +35 °C до +80 °C (разбор четырех конфигураций блоков на базе стандартного сетевого графика 95/70 °C);
• 💧 — от +80 °C до +100 °C (анализ параметров оборудования при переходе на высокотемпературный график 115/70 °C);
• 💨 — выше +100 °C (границы применимости многорядных установок на базе систем парового нагрева).

Расчет калориферных блоков для технологического нагрева

Физика многорядного нагрева в условиях технологического процесса

Специфика расчета и подбора многорядных калориферных блоков

Термодинамическое затухание температурного напора по глубине пучка

Искусственное занижение массового расхода воздуха

Риски ламинарного режима и аварийного завоздушивания хвостовых рядов

Интегральный метод NTU и уравнения эффективности Кэйса-Босмана

Базовый алгоритм и общая математическая модель блока

Формулы расчета многорядного блока

Методика интегрального расчета блоков по методу NTU

Сравнительный анализ эффективности схем гидравлической обвязки

Сводные параметры 3- и 4-рядных блоков калориферов по методу NTU

Зависимость теплового КПД от потенциала пучка (NTU)

Сравнительный технический анализ результатов расчета

1. Термодинамическое сопоставление и съем мощности

2. Гидравлический анализ и сетевые ограничения

3. Аэродинамические показатели

Заключение по выбору схемы обвязки

Параллельно-перекрестная схема воздухонагревательных блоков

Технико-экономическое обоснование и динамика порядного нагрева

Сравнительный анализ компоновок и выбор рядности калориферов

Технический вывод по гидравлическим режимам работы

Обычный (балансовый) режим

Форсированный (полнорасходный) режим

Основные критерии сопоставления режимов

Гидравлические особенности параллельного коллектора

Критерии подбора количества рядов в калориферах

Рекомендации для проектирования

Сравнительный технический анализ результатов

Инженерные примеры порядных и интегральных расчетов перекрестного тока

Порядный расчет по ступеням нагрева

Формулы расчета перекрестного тока

Инженерная методика: расчёт 4-х рядного блока перекрестного тока по методу NTU

Интегральный расчет по методу NTU

Сравнительный анализ методов расчета

Последовательная прямоточная схема вентиляционных секций

Термодинамический предел прямотока и эффект теплового насыщения

Сводные параметры порядного нагрева в прямотоке

Оценка критических гидравлических нагрузок

Сравнительный анализ эффективности модификаций КФБ-12 А3 М и А4 М в прямотоке

Оценка применимости прямоточной схемы в промышленных технологических процессах

Инженерная методика и примеры расчета прямотока по методу NTU

Формулы расчета прямотока

Инженерная методика: расчет 4-х рядного блока прямотока по методу NTU

Интегральный расчет по методу NTU

Последовательная противоточная схема промышленных теплообменников

Термодинамика встречного движения сред и стабильность температурного напора

Сводные параметры порядного нагрева в противотоке

Оценка гидравлических параметров последовательного контура

Сравнительный анализ эффективности модификаций КФБ-12 А3 М и А4 М в противотоке

Оценка применимости противоточной схемы в промышленных технологических процессах

Инженерная методика и примеры расчета противотока по методу NTU

Формулы расчета противотока

Инженерная методика: расчёт 4-х рядного блока противотока по методу NTU

Интегральный расчет по методу NTU

Эксплуатационные ограничения и критические нагрузки блоков

Аэродинамический контроль

Гидравлический контроль

Зависимость параметров блока от объема воздуха

Основные закономерности при переходе на номинальный расход

Подбор конфигурации под технологические задачи
