Коэффициент теплопередачи водяного калорифера

Теплотехнические расчетные данные, базовые уравнения и таблицы показателей плотности теплового потока в водяных промышленных воздухонагревателях. На странице описаны гидродинамические режимы течения, последствия завоздушивания многоходового тракта и методы интенсификации конвективного обмена в оребренных трубных пучках. Представлены эмпирические двухфакторные зависимости коэффициента теплопередачи от скоростей движения воды и воздуха, а также параметры аэродинамического сопротивления.

Расчет теплопередачи Расчет аэродинамики

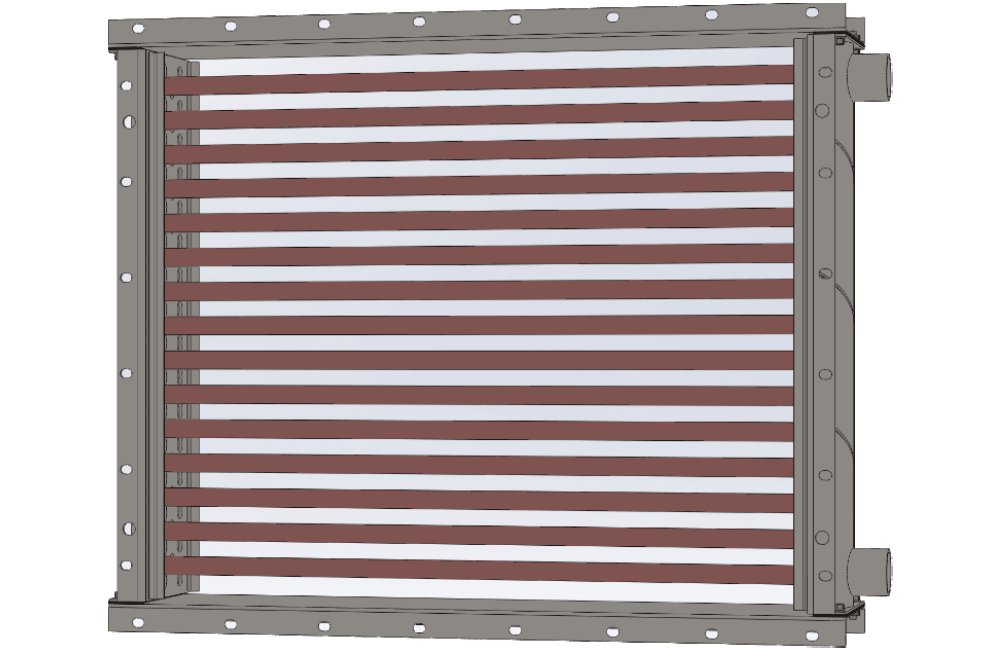

Коэффициент теплопередачи калориферов КСК, ТВВ, КФБ-А М

Коэффициент теплопередачи водяных калориферов характеризуется интенсивностью и количеством теплового потока, передаваемого от горячей или перегретой воды к приточному воздуху в условиях вынужденной механической конвекции в обеих средах. Численное значение коэффициента теплопередачи устанавливает, какое количество теплоты будет передано за единицу времени через один квадратный метр площади поверхности теплообмена водовоздушного воздухонагревателя при разности температур между рабочими средами в один градус Цельсия.

Процесс теплопередачи в водяных биметаллических теплообменниках серий КСк, ТВВ, КФБ-А М по ТУ 4863-002-55613706-02 включает в себя три последовательные стадии:

- циркулирующая в каналах вода отдает тепловую энергию внутренним стенкам несущих стальных трубок;
- теплота распространяется по всему поперечному сечению стальных трубок и по внешней монолитно связанной алюминиевой оребренной оболочке за счет теплопроводности металлов;
- нагретая развитая поверхность с винтовыми накатными ребрами передает полученное тепло проходящему сквозь фронтальное сечение воздуху конвективным путем.

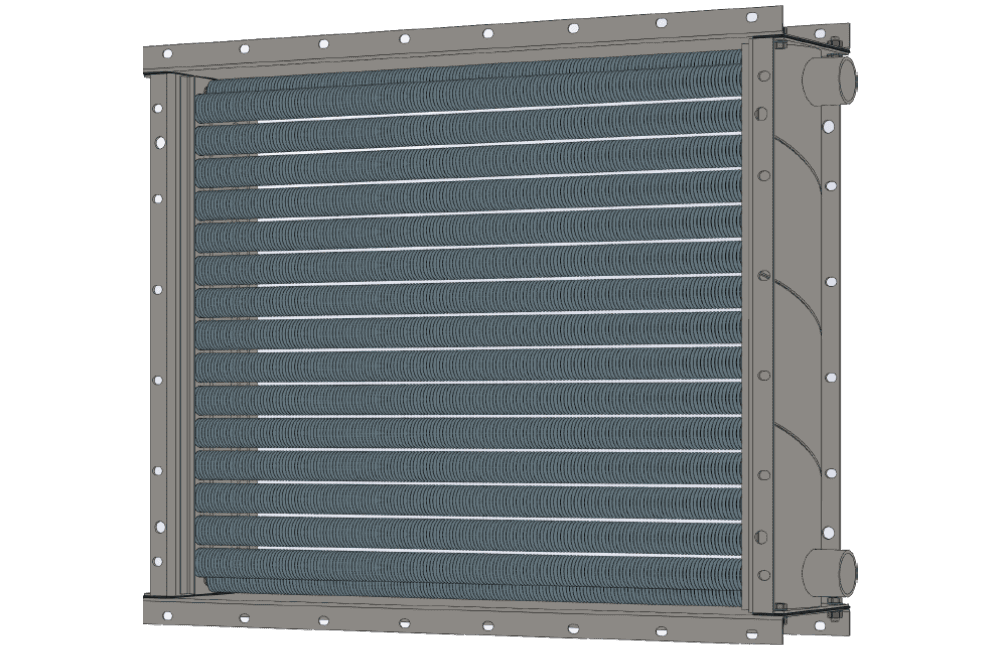

Расчет коэффициента теплопередачи водяных теплообменников

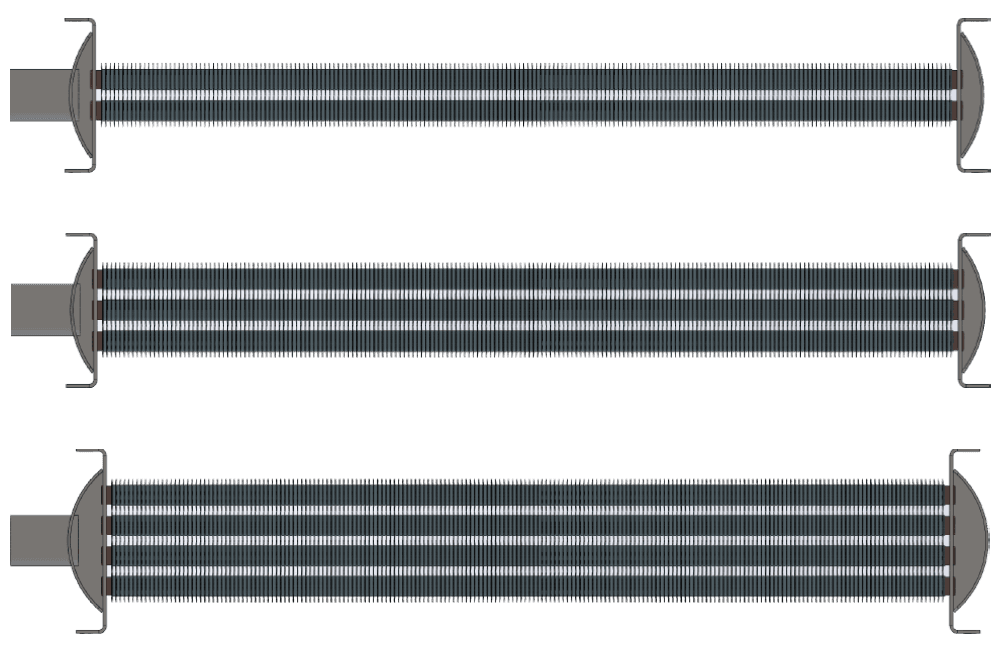

Аэродинамическое сопротивление калориферов КСк2 КСк3 КСк4

Теплоотдача водяного калорифера и гидродинамический режим

При теплообмене в водяном калорифере перенос энергии от жидкого теплоносителя к внутренней поверхности нагревательных трубок осуществляется в процессе принудительной циркуляции и перемешивания потока горячей воды. Интенсивность этого конвективного теплопереноса напрямую зависит от структуры и режима течения в пограничной зоне. При малых скоростях движения теплоносителя режим остается ламинарным, а теплота передается преимущественно за счет теплопроводности самой жидкости. В таком режиме пристенный пограничный слой утолщается, выполняя роль своеобразного изолятора и резко снижая интенсивность теплоотдачи.

Критическое негативное влияние на теплотехнические и гидродинамические показатели контура оказывает завоздушивание гидравлического тракта. При падении статического давления или температурных колебаниях из циркулирующей воды интенсивно выделяются растворенные неконденсирующиеся газы. В калориферах многоходовой конструкции (серий КСк, ТВВ и КФБ-А М) пузырьки воздуха устремляются вверх и скапливаются в верхних тупиковых зонах распределительных коллекторов — непосредственно под глухими внутренними перегородками, разделяющими водяные ходы. Образовавшиеся воздушные подушки оттесняют теплоноситель вниз, перекрывая живое сечение верхних трубок конкретного хода и полностью блокируя в них циркуляцию.

Завоздушивание распределительных камер нарушает расчетную многоходовую схему движения жидкости и выводит из работы локальные участки теплообменной поверхности, что ведет к резкому падению теплопроизводительности аппарата. В условиях отрицательных температур наружного воздуха прекращение протока в заблокированных трубках вызывает их мгновенное выхолаживание приточным потоком, замерзание остаточного объема воды и аварийную разморозку трубного пучка вдоль верхней зоны коллектора.

Гидрорежим калориферов Гидравлический расчет

Чтобы минимизировать риски завоздушивания, преодолеть термическое сопротивление ламинарного слоя и активизировать теплообмен в целом, необходимо увеличить скорость движения теплоносителя внутри трубок до его перехода в стабильный турбулентный режим. Достаточный динамический напор попутно способствует вымыванию мелких газовых фракций из трубного пространства, препятствуя образованию крупных воздушных пробок в верхних точках ходов.

Возникающие при турбулизации потока вихри эффективно разрушают пристенный слой и сводят его толщину к минимуму, что приводит к резкому росту коэффициента теплоотдачи от воды к металлу. Определяющее влияние на этот процесс оказывают теплофизические свойства самой среды. С ростом температуры горячей воды ее кинематическая вязкость существенно снижается, что смещает границу перехода потока в турбулентный режим в сторону меньших скоростей. Одновременно с этим увеличивается собственная теплопроводность воды. Совокупность этих факторов позволяет значительно снизить термическое сопротивление пограничной зоны, облегчить турбулизацию потока и максимизировать количество передаваемой энергии при неизменных геометрических параметрах трубного пучка.

Однако даже при выведении внутренней теплоотдачи со стороны водяного тракта на максимальный турбулентный уровень, общая эффективность аппарата все еще ограничена свойствами внешней омывающей среды. Пройдя сквозь металлическую стенку трубки, тепловой поток сталкивается с кардинально иными условиями теплосъема, что требует применения особых методов интенсификации процесса с воздушной стороны.

Коэффициент теплопередачи калориферов КСк

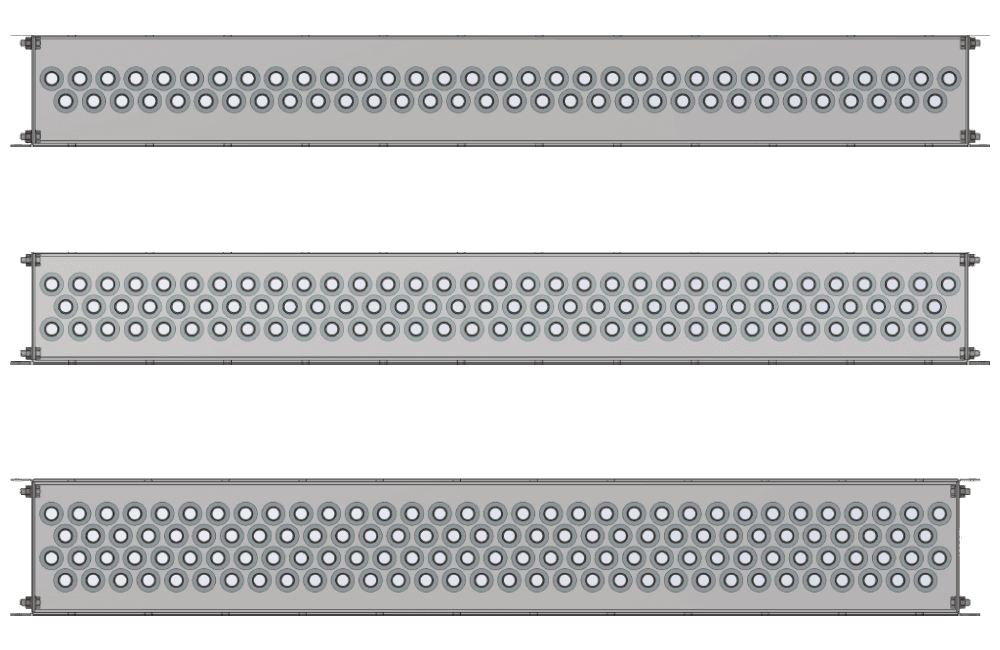

Формула для расчета теплоотдачи и сопротивления водяных калориферов

Интенсификация теплоотдачи водяного калорифера

При нагреве воздуха горячей водой условия теплопередачи по обе стороны разделяющей их стенки заметно различаются. Даже при развитом турбулентном режиме течения жидкости внутри каналов коэффициент теплоотдачи со стороны водяного тракта к стенке многократно превышает теплоотдачу со стороны нагреваемого воздуха от стенки к потоку. Воздушная среда из-за своих теплофизических свойств обладает низкой теплопроводностью и выступает главным сдерживающим фактором в процессе теплообмена.

Для интенсификации теплосъема и компенсации сравнительно низких коэффициентов теплоотдачи со стороны воздушного потока при производстве водяных калориферов используются теплопередающие элементы с развитой оребренной поверхностью. На эффективность работы водяного теплообменника заметно влияют как материал труб и оребрения, так и качество контакта между ними. Чем выше коэффициент теплопроводности материала оребрения, тем выше достигаемый коэффициент теплоотдачи в межтрубном пространстве.

Расчет тепловой мощности Среднеарифметический напор

Для снижения контактного термического сопротивления и повышения общей эффективности теплопередачи в пучках водяных калориферов серий КСк, ТВВ и КФБ-А М применяются биметаллические теплообменные элементы. В процессе их изготовления на несущую стальную трубу под высоким давлением накатывается рубашка из алюминиевого сплава, обладающего высокой теплопроводностью и коррозионной стойкостью. Метод пластической деформации под давлением обеспечивает жесткое механическое сопряжение металлов по всей площади контакта. Такое плотное прилегание алюминиевого оребрения к стальной основе гарантирует стабильную передачу тепловой энергии практически без потерь на стыке сред. Использование подобных биметаллических нагревательных элементов позволяет существенно интенсифицировать конвективный теплообмен со стороны воздушного контура, улучшить массогабаритные характеристики воздухонагревателей и сделать их конструкцию более компактной.

Поскольку водяные калориферы проектируются для работы в условиях вынужденного движения сред, скорость омывающего оребрение воздушного потока оказывает определяющее влияние на результирующий коэффициент теплопередачи. Механизм внешнего теплообмена тесно связан со спецификой гидродинамики в межтрубном пространстве пучка. При поперечном обтекании спирально-накатных трубок воздушный поток поочередно входит в узкие межреберные каналы. В момент натекания воздуха на переднюю кромку каждого ребра на его поверхности зарождаются динамический и тепловой пограничные слои, толщина которых увеличивается по ходу движения. В области схода потока с ребра происходит срыв пограничного слоя с образованием локальных вихревых зон. Такое многократное циклическое формирование и разрушение пристенных слоев приводит к их постоянному обновлению по всей глубине трубного пучка, что существенно интенсифицирует конвективный теплообмен. Дополнительному росту коэффициента теплоотдачи способствует шахматное расположение теплообменных элементов, усиливающее турбулизацию и межтрубное перемешивание воздушных масс.

Работа водяного калорифера Онлайн-расчет водяных ТО

Расчет коэффициента теплопередачи водяного калорифера

Теплоаэродинамические характеристики водяных воздухонагревателей определяются двумя ключевыми параметрами: коэффициентом теплопередачи и аэродинамическим сопротивлением трубного пучка. Для точного инженерного расчета коэффициента теплопередачи используются эмпирические степенные зависимости с аппроксимационными коэффициентами, полученными в ходе натурных Обобщенная формула для расчета коэффициента теплопередачи водяных калориферов имеет вид: K = A • V ⁿ • W ^r

K – коэффициент теплопередачи калорифера, Вт/(м2•°C);
V – действительная массовая скорость воздуха в фронтальном сечении, кг/м²•с;
W – массовая скорость движения воды в нагревательных трубках, кг/(м²·с);
A, n, r – эмпирические коэффициенты и показатели степеней, принимаемые по табличным данным завода-изготовителя в зависимости от геометрии, модели и рядности трубного пучка.

Эмпирические зависимости для расчета коэффициента теплопередачи водяных калориферов КСК
Калорифер КСк2 двухрядная модель	A	n	r	Калорифер КСк3 трехрядная модель	A	n	r	Калорифер КСк4 четырехрядная модель	A	n	r
Калорифер КСк2 двухрядная модель	33.3	0.383	0.175	Калорифер КСк3 трехрядная модель	29.3	0.437	0.168	Калорифер КСк4 четырехрядная модель	25.5	0.496	0.160

Эмпирические зависимости для расчета коэффициента теплопередачи водяных калориферов ТВВ и КФБ-А М
Калорифер ТВВ3 Калорифер КФБ А3 М трехрядная модель	A	n	r	Калорифер ТВВ4 Калорифер КФБ А4 М четырехрядная модель	A	n	r
Калорифер ТВВ3 Калорифер КФБ А3 М трехрядная модель	29.4	0.515	0.0945	Калорифер ТВВ4 Калорифер КФБ А4 М четырехрядная модель	28.1	0.518	0.0681

Эффективная и безаварийная работа водяных воздухонагревателей серий КСк, ТВВ и КФБ-А М со спирально-накатным оребрением напрямую зависит от расчетных диапазонов скоростей обоих теплоносителей. В инженерной практике проектирования систем приточной вентиляции приняты следующие аэродинамические и гидродинамические режимы:

• Массовая скорость воздуха во фронтальном сечении: оптимальный интервал лежит в пределах 3–5 кг/(м²·с); технически допустимый диапазон составляет от 1.5 до 8 кг/(м²·с). Проектный выбор конкретного значения зависит от аэродинамического сопротивления пучка, мощности вентиляционной установки, начальной температуры наружного воздуха и требуемой величины его подогрева. При скоростях ниже 1.5 кг/(м²·с) резко падает коэффициент теплоотдачи с воздушной стороны, а превышение порога в 7–8 кг/(м²·с) приводит к лавинообразному росту аэродинамических потерь и требует установки избыточно мощного вентиляционного оборудования.

• Линейная скорость движения воды в трубках: оптимальная скорость теплоносителя в гидравлическом тракте составляет 0.2–0.5 м/с, что гарантирует поддержание стабильного турбулентного режима течения жидкости. Дальнейшее форсирование расхода воды и увеличение скорости свыше 1.2 м/с нецелесообразно: это не приводит к существенному приросту общего коэффициента теплопередачи, но резко увеличивает нагрузку на сетевые насосы. Снижение скорости потока менее 0.12 м/с ведет к ламинаризации потока и кратно повышает риск разморозки трубок при отрицательных температурах приточного воздуха.

⚙️ Пример расчета 1

Подсчитать коэффициент теплопередачи водяного калорифера КСк 3-12 при массовой скорости воздуха во фронтальном сечении 3.8 кг/м²•с и скорости движения воды в трубках 0.45 м/с.

К = 29.3 • 3.8^0.437 • 0.45^0.168 = 29.3 • 1.7921 • 0.8745 = 45.917

K – коэффициент теплопередачи, Вт/(м2•°C);
29.3 – значение коэффициента A из таблицы, выбранное для трехрядных калориферов КСк;
3.8 – принятая массовая скорость воздуха во фронтальном сечении, кг/м²•с;
0.45 – принятая скорость движения воды в трубках, м/с;
0.437 – значение показателя степени n из таблицы, выбранное для трехрядных калориферов КСк;
0.168 – значение показателя степени r из таблицы, выбранное для трехрядных калориферов КСк.

⚙️ Пример расчета 2

Подсчитать коэффициент теплопередачи водяного калорифера ТВВ 410 при массовой скорости воздуха во фронтальном сечении 4.5 кг/м²•с и скорости движения воды в трубках 0.35 м/с.

К = 28.1 • 4.5^0.518 • 0.35^0.0681 = 28.1 • 2.1795 • 0.9310 = 57.019

K – коэффициент теплопередачи, Вт/(м2•°C);
28.1 – значение коэффициента A из таблицы, выбранное для четырехрядных калориферов ТВВ;
4.5 – принятая массовая скорость воздуха во фронтальном сечении, кг/м²•с;
0.35 – принятая скорость движения воды в трубках, м/с;
0.518 – значение показателя степени n из таблицы, выбранное для четырехрядных калориферов ТВВ;
0.0681 – значение показателя степени r из таблицы, выбранное для четырехрядных калориферов ТВВ.

⚙️ Пример расчета 3

Подсчитать коэффициент теплопередачи водяного калорифера КФБ-11 А3 М при массовой скорости воздуха во фронтальном сечении 6.2 кг/м²•с и скорости движения воды в трубках 0.5 м/с.

К = 29.4 • 6.2^0.515 • 0.5^0.0945 = 29.4 • 2.5591 • 0.9366 = 70.466

K – коэффициент теплопередачи, Вт/(м2•°C);
29.4 – значение коэффициента A из таблицы, выбранное для трехрядных калориферов КФБ-А М;
6.2 – принятая массовая скорость воздуха во фронтальном сечении, кг/м²•с;
0.5 – принятая скорость движения воды в трубках, м/с;
0.515 – значение показателя степени n из таблицы, выбранное для трехрядных калориферов КФБ-А М;
0.0945 – значение показателя степени r из таблицы, выбранное для трехрядных калориферов КФБ-А М.

Расчет массовой скорости Расчет водяного калорифера

Расчет аэродинамического сопротивления водяного калорифера

Потери давления при прохождении воздушного потока через теплообменный пучок являются важнейшим фактором, определяющим требуемый напор и энергопотребление вентиляционной установки. Для определения аэродинамического сопротивления водяных воздухонагревателей серий КСк, ТВВ и КФБ-А М применяются степенные эмпирические зависимости. Аппроксимационные коэффициенты в формулах получены на основе натурных аэродинамических испытаний и учитывают геометрию межреберных каналов, шаг и рядность трубных пучков. Поскольку характер поперечного обтекания спирально-накатных ребер является развитым турбулентным, рост потерь давления имеет близкую к квадратичной зависимость от расхода воздуха.

Формула для расчета аэродинамического сопротивления водяного калорифера имеет вид: ΔP = B • V ^m

ΔP – аэродинамическое сопротивление калорифера, Па;
V – действительная массовая скорость воздуха в фронтальном сечении, кг/м²•с;
B, m – эмпирические коэффициенты и показатели степеней, принимаемые по паспортным данным завода-изготовителя в зависимости от модели и рядности трубного пучка.

Эмпирические зависимости для расчета аэродинамического сопротивления водяных калориферов КСК
Калорифер КСк2 двухрядная модель	B	m	Калорифер КСк3 трехрядная модель	B	m	Калорифер КСк4 четырехрядная модель	B	m
Калорифер КСк2 двухрядная модель	4.23	1.832	Калорифер КСк3 трехрядная модель	6.05	1.832	Калорифер КСк4 четырехрядная модель	8.63	1.833

Эмпирические зависимости для расчета аэродинамического сопротивления водяных калориферов ТВВ и КФБ-А М
Калорифер ТВВ3 Калорифер КФБ А3 М трехрядная модель	B	m	Калорифер ТВВ4 Калорифер КФБ А4 М четырехрядная модель	B	m
Калорифер ТВВ3 Калорифер КФБ А3 М трехрядная модель	6.37	1.864	Калорифер ТВВ4 Калорифер КФБ А4 М четырехрядная модель	8.67	1.848

⚙️ Пример расчета 4

Подсчитать аэродинамическое сопротивление водяного калорифера КСк 2-6 при массовой скорости воздуха в фронтальном сечении 6.5 кг/м²•с.

ΔP = 4.23 • 6.5^1.832 = 4.23 • 30.7364 = 130.02

ΔP – аэродинамическое сопротивление, Па;
4.23 – значение коэффициента B из таблицы, выбранное для двухрядных калориферов КСк;
6.5 – принятая массовая скорость воздуха в фронтальном сечении, кг/м²•с;
1.832 – значение показателя степени m из таблицы, выбранное для двухрядных калориферов КСк.

⚙️ Пример расчета 5

Подсчитать аэродинамическое сопротивление водяного калорифера ТВВ 307 при массовой скорости воздуха в фронтальном сечении 5.4 кг/м²•с.

ΔP = 6.37 • 5.4^1.864 = 6.37 • 22.8105 = 145.3

ΔP – аэродинамическое сопротивление, Па;
6.37 – значение коэффициента B из таблицы, выбранное для трехрядных калориферов ТВВ;
5.4 – принятая массовая скорость воздуха в фронтальном сечении, кг/м²•с;
1.864 – значение показателя степени m из таблицы, выбранное для трехрядных калориферов ТВВ.

⚙️ Пример расчета 6

Подсчитать аэродинамическое сопротивление водяного калорифера КФБ-8 А4 М при массовой скорости воздуха в фронтальном сечении 4.8 кг/м²•с.

ΔP = 8.67 • 4.8^1.848 = 8.67 • 18.3499 = 159.09

ΔP – аэродинамическое сопротивление, Па;
8.67 – значение коэффициента B из таблицы, выбранное для четырехрядных калориферов КФБ-А М;
4.8 – принятая массовая скорость воздуха в фронтальном сечении, кг/м²•с;
1.848 – значение показателя степени m из таблицы, выбранное для четырехрядных калориферов КФБ-А М.

Таблицы коэффициентов теплопередачи и аэродинамического сопротивления водяных калориферов

В приведенных ниже справочных таблицах представлены расчетные значения коэффициентов теплопередачи водяных воздухонагревателей всех серий, выпускаемых предприятием ООО «Т.С.Т.». Данные структурированы в зависимости от модели и рядности трубного пучка, массовой скорости набегающего воздушного потока и линейной скорости движения теплоносителя в каналах. Отдельной строкой для каждого режима выведены показатели аэродинамического сопротивления.

⚙️ Пример расчета 7

Определить по табличным данным коэффициент теплопередачи и аэродинамическое сопротивление водяного калорифера КСк 4-10. Проектная массовая скорость воздуха во фронтальном сечении составляет 5 кг/м²·с, расчетная скорость движения воды в трубках — 0.7 м/с. В левом столбце («Скорость воды») таблицы для четырехрядных воздухонагревателей КСк4 выбираем строку со значением 0.7. В верхней строке («Массовая скорость») находим столбец со значением 5.0. На линии их пересечения находим показатели коэффициента теплопередачи. Для определения потерь давления опускаемся по этому же столбцу в самую нижнюю строку таблицы («Аэродинамическое сопротивление»). При необходимости корректируем показатели. Коэффициент теплопередачи калорифера КСк 4-10 при массовой скорости во фронтальном сечении 5 кг/м²•с имеет значение 53.5 Вт/(м²•°C), аэродинамическое сопротивление - 165 Па.

Таблица коэффициентов теплопередачи и аэродинамического сопротивления водяных калориферов КСК2 двухрядных

Коэффициенты теплопередачи двухрядных водяных калориферов КСК2, (Вт/(м²•°С)
Теплоноситель	Скорость воды м/сек	Массовая скорость движения воздуха во фронтальном сечении двухрядных калориферов КСк2, (Vp)Н, кг/м²с
Теплоноситель	Скорость воды м/сек	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	8.0
вода	0.1	26.0	29.0	31.6	33.9	35.9	37.8	39.6	41.2	42.7	44.2	45.5	46.9	49.3
	0.15	27.9	31.1	33.9	36.4	38.6	40.6	42.5	44.2	45.9	47.4	48.9	50.3	53.0
	0.2	29.4	32.8	35.7	38.3	40.6	42.7	44.7	46.5	48.3	49.9	51.5	52.9	55.7
	0.25	30.5	34.1	37.1	39.8	42.2	44.4	46.5	48.4	50.2	51.9	53.5	55.0	57.9
	0.3	31.5	35.2	38.3	41.1	43.6	45.9	48.0	50.0	51.8	53.6	55.2	56.8	59.8
	0.35	32.4	36.1	39.4	42.2	44.8	47.1	49.3	51.3	53.2	55.1	56.8	58.4	61.5
	0.4	33.1	37.0	40.3	43.2	45.8	48.2	50.5	52.5	54.5	56.3	58.1	59.8	62.9
	0.5	34.5	38.5	41.9	44.9	47.7	50.2	52.5	54.6	56.7	58.6	60.4	62.1	65.4
	0.6	35.6	39.7	43.3	46.4	49.2	51.8	54.2	56.4	58.5	60.5	62.4	64.2	67.5
	0.7	36.6	40.8	44.4	47.7	50.6	53.2	55.7	58.0	60.1	62.1	64.1	65.9	69.4
	0.8	37.4	41.8	45.5	48.8	51.7	54.5	57.0	59.3	61.5	63.6	65.6	67.5	71.0
	0.9	38.2	42.6	46.4	49.8	52.8	55.6	58.2	60.6	62.8	64.9	67.0	68.9	72.5
	1.0	38.9	43.4	47.3	50.7	53.8	56.6	59.2	61.7	64.0	66.1	68.2	70.2	73.8
	1.1	39.6	44.2	48.1	51.6	54.7	57.6	60.2	62.7	65.0	67.3	69.3	71.3	75.1
	1.2	40.2	44.8	48.8	52.4	55.6	58.5	61.2	63.7	66.1	68.3	70.4	72.4	76.2
Аэродинамическое сопротивление, Па		9	15	23	32	42	54	67	81	96	113	131	149	191

Таблица коэффициентов теплопередачи и аэродинамического сопротивления водяных калориферов КСК3 трехрядных

Коэффициенты теплопередачи трехрядных водяных калориферов КСК3, (Вт/(м²•°С)
Теплоноситель	Скорость воды м/сек	Массовая скорость движения воздуха во фронтальном сечении трехрядных калориферов КСк3, (Vp)Н, кг/м²с
Теплоноситель	Скорость воды м/сек	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	8.0
вода	0.1	23.8	27.0	29.7	32.2	34.4	36.5	38.4	40.2	42.0	43.6	45.1	46.6	49.4
	0.15	25.4	28.8	31.8	34.4	36.8	39.0	41.1	43.0	44.9	46.6	48.3	49.9	52.9
	0.2	26.7	30.3	33.4	36.1	38.6	41.0	43.1	45.2	47.1	48.9	50.7	52.3	55.5
	0.25	27.7	31.4	34.7	37.5	40.1	42.6	44.8	46.9	48.9	50.8	52.6	54.3	57.6
	0.3	28.6	32.4	35.7	38.7	41.4	43.9	46.2	48.4	50.4	52.4	54.2	56.0	59.4
	0.35	29.3	33.2	36.7	39.7	42.5	45.0	47.4	49.6	51.7	53.7	55.7	57.5	60.9
	0.4	30.0	34.0	37.5	40.6	43.4	46.0	48.5	50.8	52.9	55.0	56.9	58.8	62.3
	0.5	31.1	35.3	38.9	42.1	45.1	48.0	50.3	52.7	54.9	57.1	59.1	61.0	64.7
	0.6	32.1	36.4	40.1	43.5	46.5	49.3	51.9	54.3	56.6	58.8	60.9	62.9	66.7
	0.7	32.9	37.4	41.2	44.6	47.7	50.6	53.2	55.8	58.1	60.4	62.5	64.6	68.5
	0.8	33.7	38.2	42.1	45.6	48.8	51.7	54.5	57.0	59.4	61.7	63.9	66.1	70.0
	0.9	34.4	39.0	43.0	46.5	49.8	52.8	55.5	58.2	60.6	63.0	65.2	67.4	71.4
	1.0	35.0	39.7	43.7	47.4	50.7	53.7	56.5	59.2	61.7	64.1	66.4	68.6	72.7
	1.1	35.5	40.3	44.4	48.1	51.5	54.6	57.4	60.2	62.7	65.1	67.5	69.7	73.9
	1.2	36.1	40.9	45.1	48.8	52.2	55.4	58.3	61.0	63.6	66.1	68.5	70.7	75.0
Аэродинамическое сопротивление, Па		13	22	32	45	60	77	95	115	137	161	187	214	273

Таблица коэффициентов теплопередачи и аэродинамического сопротивления водяных калориферов КСК4 четырехрядных

Коэффициенты теплопередачи четырехрядных водяных калориферов КСК4, (Вт/(м²•°С)
Теплоноситель	Скорость воды м/сек	Массовая скорость движения воздуха во фронтальном сечении четырехрядных калориферов КСк4, (Vp)Н, кг/м²с
Теплоноситель	Скорость воды м/сек	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	8.0
вода	0.1	21.6	24.9	27.8	30.4	32.9	35.1	37.2	39.2	41.1	42.9	44.7	46.4	49.5
	0.15	23.0	26.5	29.7	32.4	35.0	37.4	39.7	41.8	43.8	45.8	47.6	49.4	52.8
	0.2	24.1	27.8	31.1	34.0	36.7	39.2	41.6	43.8	45.9	48.0	49.9	51.8	55.3
	0.25	25.0	28.8	32.2	35.2	38.0	40.6	43.1	45.4	47.6	49.7	51.7	53.6	57.3
	0.3	25.7	29.7	33.1	36.3	39.2	41.8	44.4	46.7	49.0	51.2	53.2	55.2	59.0
	0.35	26.4	30.4	34.0	37.2	40.1	42.9	45.5	47.9	50.2	52.4	54.6	56.6	60.5
	0.4	26.9	31.1	34.7	38.0	41.0	43.8	46.4	48.9	51.3	53.6	55.7	57.8	61.8
	0.5	27.9	32.2	36.0	39.4	42.5	45.4	48.1	50.7	53.2	55.5	57.8	59.9	64.0
	0.6	28.7	33.1	37.0	40.5	43.7	46.7	49.6	52.2	54.7	57.2	59.5	61.7	65.9
	0.7	29.5	34.0	37.9	41.5	44.8	47.9	50.8	53.5	56.1	58.6	60.9	63.2	67.6
	0.8	30.1	34.7	38.8	42.4	45.8	48.9	51.9	54.7	57.3	59.8	62.3	64.6	69.0
	0.9	30.7	35.4	39.5	43.2	46.7	49.9	52.9	55.7	58.4	61.0	63.4	65.8	70.3
	1.0	31.2	36.0	40.2	44.0	47.5	50.7	53.8	56.6	59.4	62.0	64.5	66.9	71.5
	1.1	31.7	36.5	40.8	44.6	48.2	51.5	54.6	57.5	60.3	63.0	65.5	68.0	72.6
	1.2	32.1	37.0	41.4	45.3	48.9	52.2	55.4	58.3	61.2	63.9	66.4	68.9	73.6
Аэродинамическое сопротивление, Па		18	31	46	65	86	110	136	165	196	230	267	306	390

Таблица коэффициентов теплопередачи и аэродинамического сопротивления водяных калориферов ТВВ3 трехрядных

Коэффициенты теплопередачи трехрядных водяных калориферов ТВВ3, (Вт/(м²•°С)
Теплоноситель	Скорость воды м/сек	Массовая скорость движения воздуха во фронтальном сечении трехрядных калориферов ТВВ3, (Vp)Н, кг/м²с
Теплоноситель	Скорость воды м/сек	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	8.0
вода	0.1	29.152	33.809	37.928	41.662	45.105	48.313	51.335	54.199	56.926	59.532	62.041	64.452	69.039
	0.15	30.273	35.109	39.386	43.264	46.839	50.170	53.309	56.282	59.114	61.821	64.426	66.930	71.693
	0.2	31.112	36.082	40.477	44.463	48.137	51.561	54.786	57.842	60.752	63.534	66.212	68.785	73.680
	0.25	31.777	36.854	41.343	45.415	49.168	52.664	55.959	59.080	62.053	64.894	67.629	70.257	75.257
	0.3	32.332	37.497	42.065	46.207	50.025	53.583	56.934	60.110	63.135	66.025	68.808	71.482	76.569
	0.35	32.799	38.039	42.673	46.875	50.748	54.357	57.758	60.979	64.048	66.980	69.803	72.516	77.676
	0.4	33.218	38.524	43.217	47.473	51.396	55.051	58.495	61.757	64.865	67.835	70.694	73.441	78.668
	0.5	33.929	39.349	44.142	48.489	52.496	56.229	59.747	63.079	66.253	69.287	72.207	75.013	80.351
	0.6	34.515	40.029	44.905	49.327	53.404	57.201	60.780	64.170	67.399	70.484	73.455	76.310	81.740
	0.7	35.024	40.619	45.567	50.054	54.191	58.044	61.675	65.115	68.392	71.523	74.538	77.435	82.945
	0.8	35.470	41.137	46.148	50.692	54.881	58.784	62.462	65.945	69.264	72.435	75.488	78.422	84.002
	0.9	35.865	41.595	46.662	51.256	55.492	59.439	63.157	66.679	70.035	73.241	76.328	79.294	84.937
	1.0	36.225	42.013	47.130	51.771	56.050	60.036	63.791	67.349	70.738	73.977	77.095	80.091	85.791
	1.1	36.551	42.391	47.555	52.237	56.554	60.576	64.365	67.955	71.375	74.643	77.789	80.812	86.563
	1.2	36.854	42.742	47.949	52.670	57.023	61.078	64.899	68.519	71.967	75.262	78.434	81.482	87.280
Аэродинамическое сопротивление, Па		14	23	35	49	66	84	105	128	153	180	209	240	307

Таблица коэффициентов теплопередачи и аэродинамического сопротивления водяных калориферов ТВВ4 четырехрядных

Коэффициенты теплопередачи четырехрядных водяных калориферов ТВВ4, (Вт/(м²•°С)
Теплоноситель	Скорость воды м/сек	Массовая скорость движения воздуха во фронтальном сечении четырехрядных калориферов ТВВ4, (Vp)Н, кг/м²с
Теплоноситель	Скорость воды м/сек	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	8.0
вода	0.1	29.624	34.386	38.601	42.425	45.952	49.240	52.338	55.275	58.073	60.748	63.323	65.799	70.510
	0.15	30.463	35.360	39.694	43.627	47.254	50.635	53.821	56.841	59.719	62.469	65.118	67.663	72.508
	0.2	31.063	36.057	40.476	44.486	48.185	51.632	54.882	57.961	60.895	63.700	66.400	68.996	73.936
	0.25	31.544	36.614	41.102	45.174	48.930	52.431	55.730	58.857	61.837	64.685	67.427	70.063	75.079
	0.3	31.936	37.069	41.613	45.736	49.538	53.082	56.423	59.589	62.605	65.489	68.265	70.934	76.012
	0.35	32.276	37.464	42.056	46.223	50.066	53.648	57.024	60.223	63.272	66.186	68.992	71.689	76.822
	0.4	32.569	37.804	42.438	46.642	50.520	54.135	57.541	60.770	63.846	66.787	69.619	72.340	77.519
	0.5	33.068	38.384	43.089	47.358	51.295	54.965	58.424	61.702	64.826	67.811	70.686	73.450	78.708
	0.6	33.479	38.861	43.624	47.946	51.933	55.648	59.150	62.469	65.631	68.654	71.565	74.362	79.686
	0.7	33.833	39.272	44.086	48.453	52.482	56.237	59.776	63.130	66.325	69.380	72.322	75.149	80.529
	0.8	34.143	39.632	44.489	48.897	52.962	56.751	60.323	63.707	66.932	70.015	72.984	75.837	81.266
	0.9	34.417	39.949	44.846	49.289	53.387	57.206	60.806	64.218	67.469	70.576	73.568	76.444	81.917
	1.0	34.665	40.238	45.169	49.644	53.772	57.619	61.245	64.681	67.956	71.085	74.099	76.996	82.508
	1.1	34.891	40.500	45.464	49.968	54.123	57.995	61.645	65.103	68.399	71.549	74.583	77.499	83.047
	1.2	35.097	40.740	45.733	50.264	54.443	58.338	62.009	65.488	68.803	71.972	75.024	77.957	83.538
Аэродинамическое сопротивление, Па		18	31	47	66	88	112	140	170	202	238	276	316	404

Таблица коэффициентов теплопередачи и аэродинамического сопротивления водяных калориферов КФБ А3 М трехрядных

Коэффициенты теплопередачи трехрядных водяных калориферов КФБ А3 М, (Вт/(м²•°С)
Теплоноситель	Скорость воды м/сек	Массовая скорость движения воздуха во фронтальном сечении трехрядных калориферов КФБ-А3 М, (Vp)Н, кг/м²с
Теплоноситель	Скорость воды м/сек	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	8.0
вода	0.1	29.1	33.8	37.9	41.6	45.1	48.3	51.3	54.2	56.9	59.5	62.0	64.4	69.0
	0.15	30.3	35.1	39.4	43.3	46.8	50.2	53.3	56.3	59.1	61.8	64.4	67.0	71.7
	0.2	31.1	36.1	40.5	44.5	48.1	51.6	54.8	57.9	60.8	63.6	66.2	68.8	73.7
	0.25	31.8	36.9	41.3	45.4	49.2	52.7	56.0	59.1	62.1	64.9	67.6	70.3	75.3
	0.3	32.3	37.5	42.1	46.2	50.0	53.6	56.9	60.1	63.1	66.0	68.8	71.5	76.6
	0.35	32.8	38.0	42.7	46.9	50.8	54.4	57.8	61.0	64.1	67.0	69.8	72.6	77.7
	0.4	33.2	38.5	43.2	47.5	51.4	55.0	58.5	61.8	64.9	67.8	70.7	73.5	78.7
	0.5	33.9	39.4	44.1	48.5	52.5	56.2	59.8	63.1	66.3	69.3	72.2	75.0	80.4
	0.6	34.5	40.0	44.9	49.3	53.4	57.2	60.8	64.2	67.4	70.5	73.5	76.3	81.8
	0.7	35.0	40.6	45.6	50.0	54.2	58.0	61.7	65.1	68.4	71.5	74.5	77.5	83.0
	0.8	35.5	41.1	46.1	50.7	54.9	58.8	62.5	65.9	69.3	72.4	75.5	78.4	84.0
	0.9	35.9	41.6	46.7	51.3	55.5	59.4	63.2	66.7	70.0	73.2	76.3	79.3	85.0
	1.0	36.2	42.0	47.1	51.8	56.0	60.0	63.8	67.3	70.7	74.0	77.1	80.1	85.8
	1.1	36.6	42.4	47.6	52.2	56.6	60.6	64.4	68.0	71.4	74.6	77.8	80.8	86.6
	1.2	36.9	42.7	47.9	52.7	57.0	61.1	64.9	68.5	72.0	75.3	78.4	81.5	87.3
Аэродинамическое сопротивление, Па		14	23	35	49	66	84	105	128	153	180	209	240	307

Таблица коэффициентов теплопередачи и аэродинамического сопротивления водяных калориферов КФБ А4 М четырехрядных

Коэффициенты теплопередачи четырехрядных водяных калориферов КФБ А4 М, (Вт/(м²•°С)
Теплоноситель	Скорость воды м/сек	Массовая скорость движения воздуха во фронтальном сечении четырехрядных калориферов КФБ-А4 М, (Vp)Н, кг/м²с
Теплоноситель	Скорость воды м/сек	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	8.0
вода	0.1	29.6	34.4	38.6	42.4	46.0	49.3	52.4	55.3	58.1	60.8	63.3	65.8	70.5
	0.15	30.5	35.4	39.7	43.6	47.3	50.6	53.8	56.8	59.7	62.5	65.1	67.7	72.5
	0.2	31.1	36.1	40.5	44.5	48.2	51.6	54.9	58.0	60.9	63.7	66.4	69.0	74.0
	0.25	31.5	36.6	41.1	45.2	48.9	52.4	55.7	58.9	61.8	64.7	67.4	70.1	75.1
	0.3	31.9	37.1	41.6	45.7	49.5	53.1	56.4	59.6	62.6	65.5	68.3	70.9	76.0
	0.35	32.3	37.5	42.0	46.2	50.1	53.6	57.0	60.2	63.3	66.2	69.0	71.7	76.8
	0.4	32.6	37.8	42.4	46.6	50.5	54.1	57.5	60.8	63.8	66.8	69.6	72.3	77.5
	0.5	33.1	38.4	43.1	47.4	51.3	55.0	58.4	61.7	64.8	67.8	70.7	73.5	78.7
	0.6	33.5	38.9	43.6	47.9	51.9	55.6	59.2	62.5	65.6	68.7	71.6	74.4	79.7
	0.7	33.8	39.3	44.1	48.4	52.5	56.2	59.8	63.1	66.3	69.4	72.3	75.1	80.5
	0.8	34.1	39.6	44.5	48.9	53.0	56.7	60.3	63.7	66.9	70.0	73.0	75.8	81.3
	0.9	34.4	40.0	44.8	49.3	53.4	57.2	60.8	64.2	67.5	70.6	73.6	76.4	81.9
	1.0	34.7	40.2	45.2	49.6	53.8	57.6	61.2	64.7	68.0	71.1	74.1	77.0	82.5
	1.1	34.9	40.5	45.5	50.0	54.1	58.0	61.6	65.1	68.4	71.6	74.6	77.5	83.0
	1.2	35.1	40.7	45.7	50.3	54.4	58.3	62.0	65.5	68.8	72.0	75.0	78.0	83.5
Аэродинамическое сопротивление, Па		18	31	47	66	88	112	140	170	202	238	275	316	405

Справочно-техническая документация

Таблицы габаритных размеров и развернутые теплоаэродинамические характеристики оборудования представлены на страницах серий водяных калориферов. Для перехода к детальному описанию или скачиванию технической документации воспользуйтесь интерактивным меню ниже.

Калориферы КСК Калориферы ТВВ Калориферы КФБ-А М

Каталог КСК Каталог ТВВ Каталог КФБ-А М
