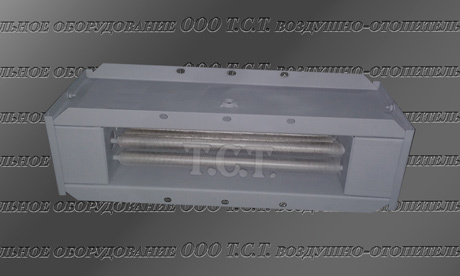

Электрокалорифер СФО-16
Назначение и условия эксплуатации электрокалорифера СФО-16
Электрокалорифер СФО-16 представляет собой малый канальный электрический калорифер, используемый в качестве подогревателя в электрокалориферных установках и вентиляционных системах. Из-за компактных габаритных размеров и небольшого веса, электрокалориферы СФО (ЭКО) 16 являются одной из самых востребованных моделей линейки этой серии. Производство калориферов СФО-16 осуществляется в соответствии с техническими условиями ТУ 3442-004-55613706-02. Приточный калорифер рассчитан на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

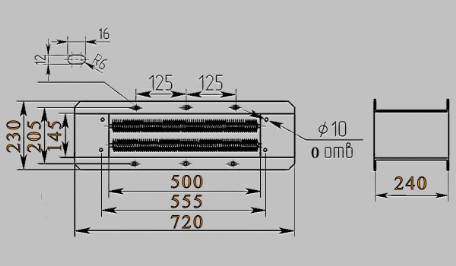

Конструкция и чертеж электрического калорифера СФО-16
Электрокалорифер СФО-16 состоит из стального корпуса прямоугольной формы и установленных внутри него оребренных нагревателей, преобразующих энергию электрического тока в тепло. Электронагревательные элементы калориферов секционированы, при этом каждая секция может работать автономно. Расположение калорифера в воздуховоде, способ крепления и установки должны обеспечивать равномерное распределение проходящего воздушного потока через сечение электрокалорифера СФО (ЭКО) 16. Для отключения электрокалорифера СФО-16 в процессе эксплуатации при повышении температуры на оребрении выше допустимой предусмотрены температурные реле ТРМ-11, которые можно приобрести отдельно. Калорифер может также комплектоваться ветровым реле, служащим для разрыва цепи управления при аварийном отключении вентилятора или прекращении подачи воздуха.
Технические характеристики и комплектация электрокалориферов типа СФО-16
Для более полного функционала, калорифер может поставляться в составе электрокалориферной установки СФОЦ-16. Установка (или тепловентилятор подобного типа: ЭКОЦ, УВНЭ, УВЭ, ЭКУ) является автономным воздушно-отопительным оборудованием, и может подавать нагретый воздух, как непосредственно в помещение, так и в вентиляционную сеть.
Для подключения калорифера и синхронизации его работы с системой управления, можно приобрести шкаф управления ШУК-16. Подключение шкафа производится согласно электрической схемы, которую можно посмотреть, перейдя по ссылке.
В таблице представлены основные технические характеристики, справочные данные по необходимым комплектуемым изделиям для запуска воздухонагревателя электрического СФО-16 мощностью 15 кВт в работу.
| Электрокалорифер СФО-16. Технические характеристики | |
|---|---|
| Номинальная мощность одного нагревателя, кВт | 2.5 |
| Напряжение питающей сети, В | 380 |
| Напряжение на нагревателе, В | 220 |
| Частота сети, Гц | 50 |
| Число фаз | 3 |
| Тип ТЭНов | оребренные |
| Количество электрических секций | 2 |
| Схема соединений нагревателей в секции | звезда |
| Количество нагревателей, общее, шт. | 6 |
| Количество нагревателей, секция, шт. | 3 |
| Количество нагревателей, группа секции, шт. | 1 |
| Установленная мощность, общая, кВт | 15 |
| Установленная мощность, секция, кВт | 7.5 |
| Установленная мощность, группа секции, кВт | 2.5 |
| Производительность по воздуху, м3/ч, не менее | 1000 |
| Расчетный ток линии электрокалорифера, А | 23 |
| Расчетный ток одной секции электрокалорифера, А | 11 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 4 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 2.5 |
| Внешние габаритные размеры, мм | 230 х 720 х 240 |
| Масса нагревательного блока, кг | 8 |

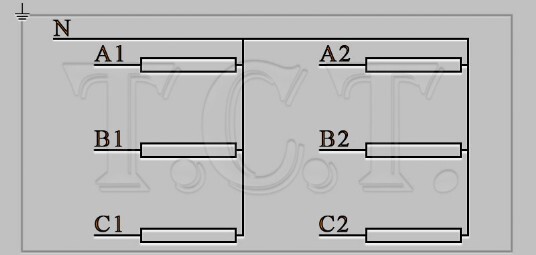

Электрическая принципиальная схема подключения калорифера СФО-16

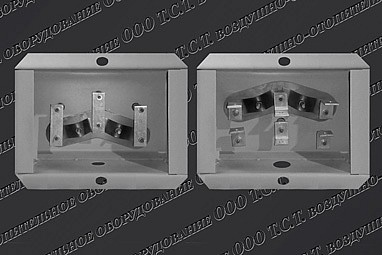

Ниже приведена электрическая схема установки воздушного канального калорифера СФО-16. Расключение и подключение к сети электрического промышленного нагревателя производится согласно представленной схемы соединения и выложенной выше технической информации. Для наглядности представлено фото калорифера СФО 16 с выводами ТЭНов, разведенных по секциям и соединенных алюминиевыми перемычками.
Поставка, транспортирование и хранение калориферов СФО-16
Поставка калориферов СФО (ЭКО) 16 осуществляется на условиях самовывоза со склада предприятия. По согласованию сторон, возможна доставка оборудования
до местных терминалов транспортных компаний силами и за счет Поставщика. До терминала ТК калориферы транспортируются в собранном виде, упакованные стрейч-пленкой.
Транспортирование возможно любым видом транспорта в условиях, обеспечивающих защиту от механических повреждений, а также от воздействия атмосферных осадков.
Электрокалориферы СФО-16 необходимо хранить в закрытых помещениях с естественной вентиляцией, в условиях, исключающих возможность воздействия
солнечных лучей, влаги, резких колебаний температуры. Температура окружающего воздуха должна быть в пределах от -35°С до +40°С. Относительная влажность
воздуха при температуре +25°С должна быть не более 80%.
