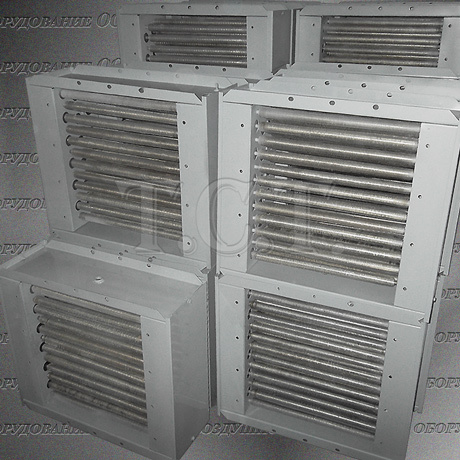

Электрокалорифер СФО-100
Назначение и условия эксплуатации электрокалорифера СФО-100
Электрический калорифер СФО-100 эксплуатируется в системах отопления и вентиляции зданий промышленного, коммунального и сельскохозяйственного назначения значительного объема. Основное предназначение отопительных секций данного типа – электровоздушный обогрев методом преобразования электрической энергии в тепловую. Отопительные модули СФО (ЭКО) 100 могут работать как автономно, в системах воздухообмена, так и использоваться для комплектации воздухонагревательных установок типа СФОЦ (ЭКОЦ, УВНЭ, УВЭ, ЭКУ). Производство промышленных электрокалориферов СФО-100 осуществляется в соответствии с техническим характеристиками по ТУ 3442-004-55613706-02. Калориферы рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

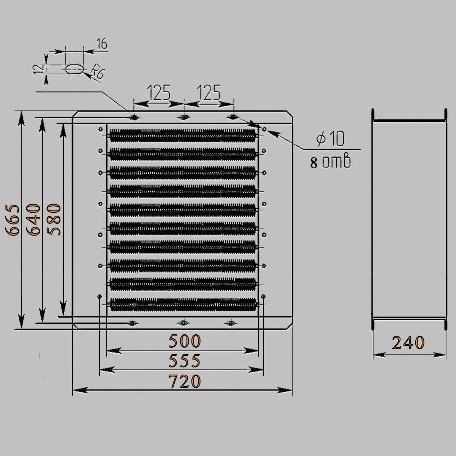

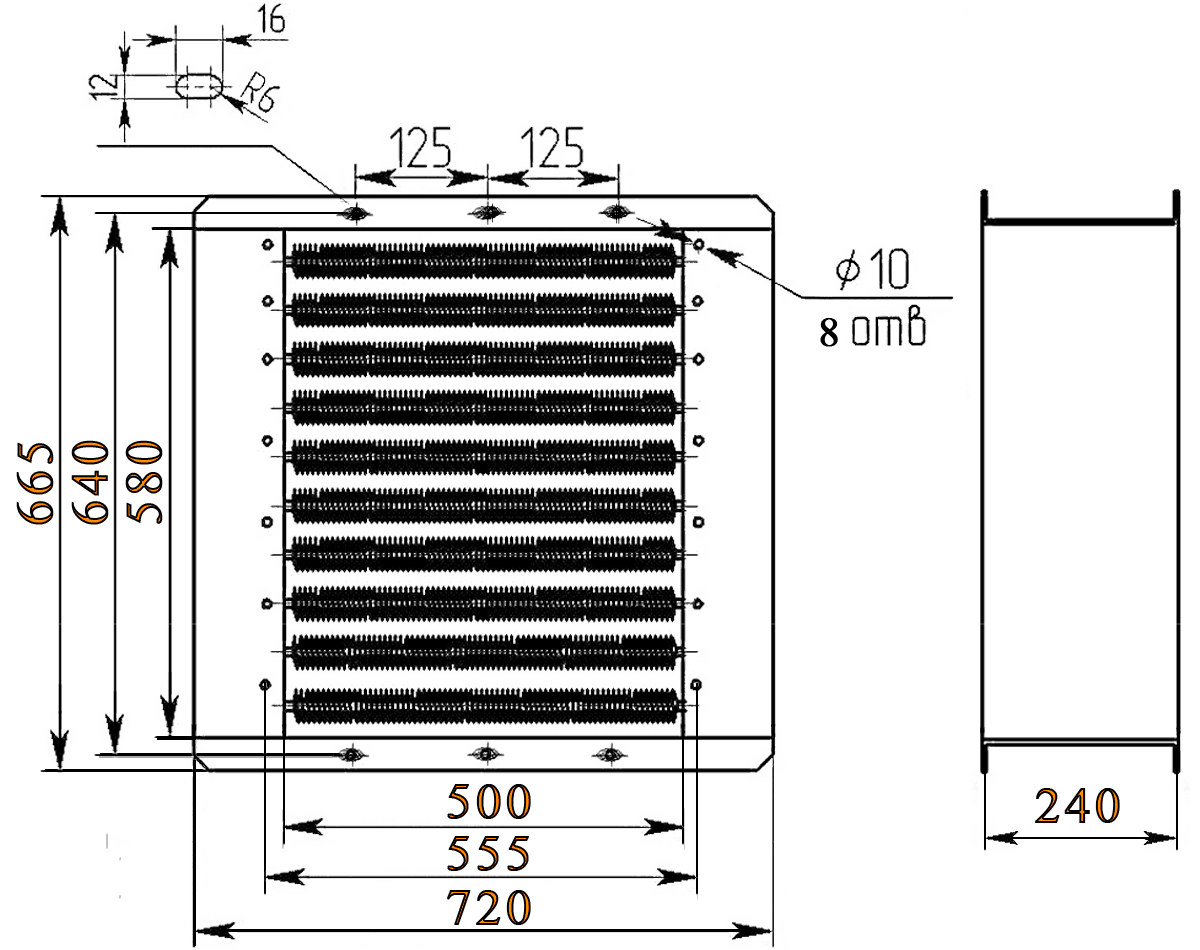

Конструкция и чертеж электрического калорифера СФО-100
Электрокалорифер СФО-100 представляет собой металлический корпус с установленными в нем нагревателями. Нагреватели представляют собой трубчатые электрические элементы со спирально-накатным алюминиевым оребрением. Оребренные тэны (ТЭНР) расположены в три ряда. Каждый ряд представляет собой автономную электрическую секцию. Суммарная мощность электрокалорифера – 90 кВт складывается из мощностей трех секций.
Технические характеристики и комплектация электрокалориферов типа СФО-100
Для комбинирования нагрева воздуха и его дальнейшего распространения по помещению или системе воздуховодов, электрический калорифер можно приобрести в составе электрокалориферной установки СФОЦ-100.
За отдельную цену, электрокалорифер СФО-100 может комплектоваться шкафом управления ШУК-100, посредством которого производится управление калорифером и контроль над его работой.
В таблице представлены основные технические характеристики, справочные данные по необходимым комплектуемым изделиям для запуска электрического калорифера типа ЭК в работу.
| Электрокалорифер СФО-100. Технические характеристики | |
|---|---|
| Номинальная мощность одного нагревателя, кВт | 2.5 |
| Напряжение питающей сети, В | 380 |
| Напряжение на нагревателе, В | 220 |
| Частота сети, Гц | 50 |
| Число фаз | 3 |
| Тип ТЭНов | оребренные |
| Количество электрических секций | 3 |
| Схема соединений нагревателей в секции | звезда |
| Количество нагревателей, общее, шт. | 36 |
| Количество нагревателей, секция, шт. | 12 |
| Количество нагревателей, группа секции, шт. | 4 |
| Установленная мощность, общая, кВт | 90 |
| Установленная мощность, секция, кВт | 30 |
| Установленная мощность, группа секции, кВт | 10 |
| Производительность по воздуху, м3/ч, не менее | 4000 |
| Расчетный ток линии электрокалорифера, А | 137 |
| Расчетный ток одной секции электрокалорифера, А | 46 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 50 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 16 |
| Внешние габаритные размеры, мм | 665 х 720 х 240 |
| Масса нагревательного блока, кг | 32 |

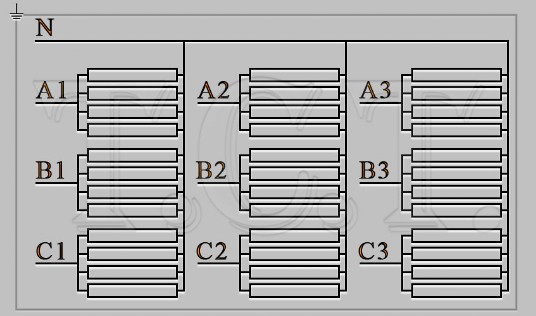

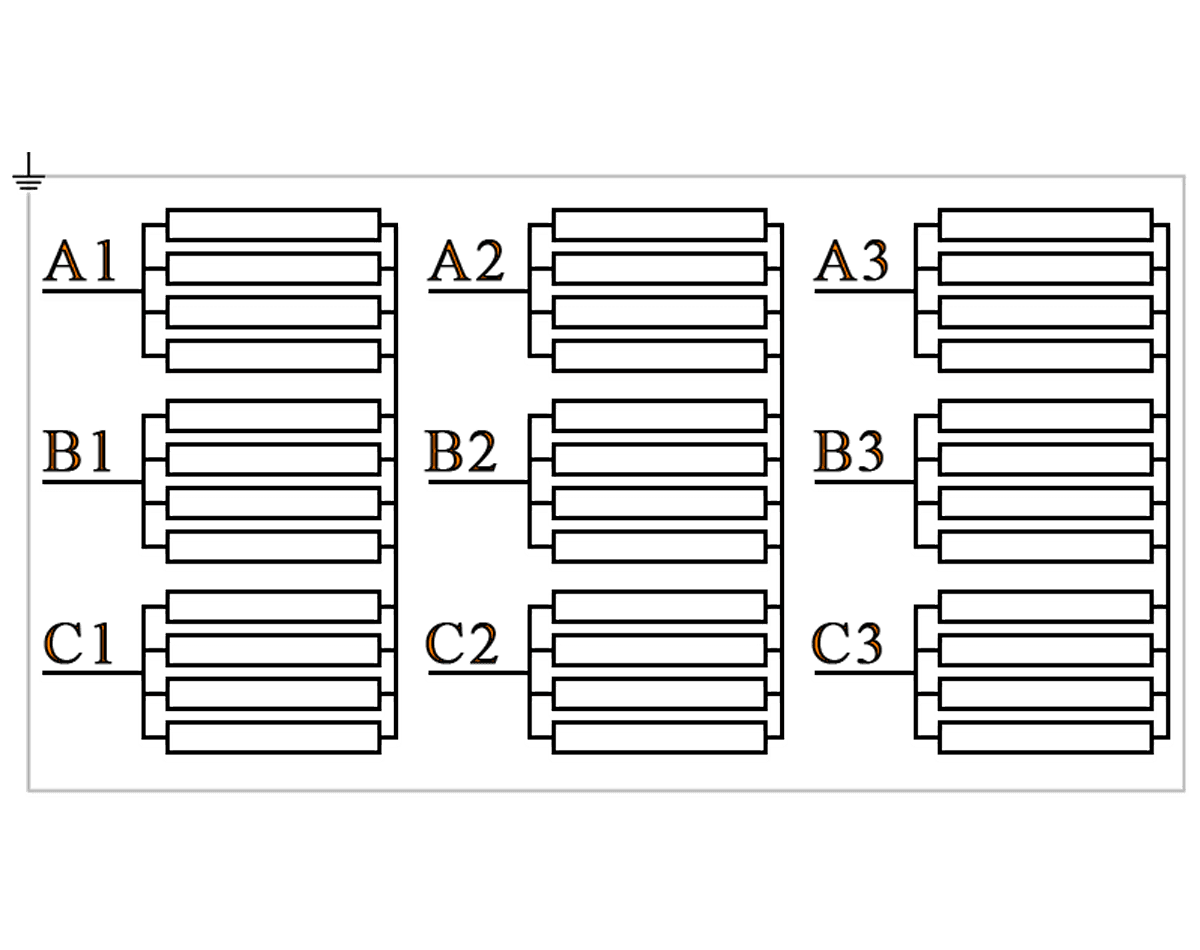

Электрическая принципиальная схема подключения калорифера СФО-100

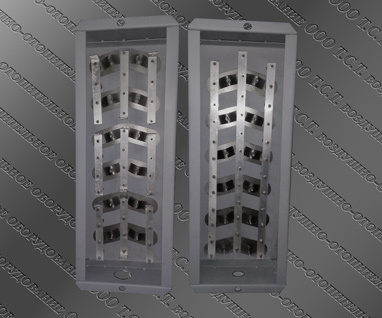

Ниже приведена электрическая схема установки электрического калорифера СФО-100. Расключение и подключение к сети электрического промышленного нагревателя производится согласно представленной схемы соединения и выложенной выше технической информации. Для наглядности представлено фото калорифера СФО (ЭКО) 100 с выводами ТЭНов, соединенных алюминиевыми перемычками.
Подключение и порядок работы электрического калорифера СФО-100
Перед монтажом электрокалорифера СФО (ЭКО) 100, проверить нагреватель на отсутствие возможных повреждений, образовавшихся при транспортировке.
Сечение кабеля и проводов, способы их прокладки должны соответствовать действующим ПУЭ и представленной технической информации. При длительном хранении удалить
загрязнение с изоляционных втулок и контактных стержней оребренных нагревателей. Проверить сопротивление тэнов относительно корпуса отопительного модуля, которое
должно быть не менее 0.5 МОм. Подключение нагревательных секций производить согласно представленной электрической схемы.
Для контроля за температурой на поверхности ТЭНов и защиты электрического воздухонагревателя СФО 100 от аварийного перегрева, рекомендуется приобрести температурное
реле ТРМ-11. Возможность блокировки секций электрокалорифера, в случае прекращения поступления воздуха, может осуществляться с помощью ветрового реле, выпускаемого
нашим предприятием. При покупке электрокалорифера СФО-100 со шкафом управления ШУК, укомплектованного пускозащитной аппаратурой, подключение электрокалорифера произвести,
сообразуясь с представленной в паспорте ШУКа электрической схемы.
