Производство и назначение водяного агрегата АО 2-10 В4

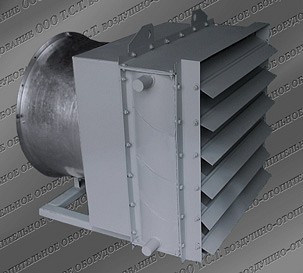

АО 2 10 - агрегат отопительный воздушный водяной (на базе осевого вентилятора ВО-06-300 №6.3 1.1 кВт/1500 об. мин. и четырехрядного
калорифера КСк4 822х822 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с помощью теплоты горячей
или перегретой воды с температурой до 180 °С и давлением не более 1.2 МПа. Производство и приемо-сдаточные испытания отопительных
агрегатов АО 2-10 в4 осуществляются согласно ТУ 4864-003-55613706-02 с обязательной проверкой комплектуемого водяного калорифера на
герметичность. Воздушно-отопительные агрегаты АО 2-10 эксплуатируются в районах с умеренным климатом 3-й категории размещения согласно
ГОСТ 15150-69. Объем нагреваемого установкой воздуха – 10400 м³/ч, производительность по теплу – 138 кВт. Сфера применения:
помещения производственного назначения, ангары и склады, строительные площадки.
Устройство и технические характеристики агрегата АО 2-10 В4
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

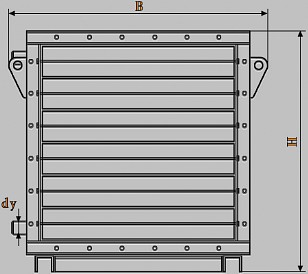

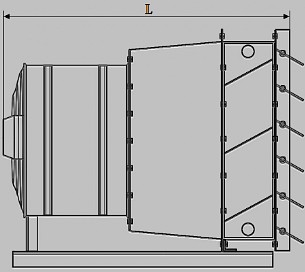

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
10000
138
985 х 960 х 905
154
АО2-10 агрегат отопительный воздушный конструктивно состоит из следующих основных элементов:
• поворотных лопаток или жалюзи, применяемых для изменения направления потока нагретого воздуха;
• переходника или диффузора между калорифером и вентилятором;
• вентилятора осевого ВО-06-300-6.3, используемого для подачи воздуха в воздушный агрегат;
• общей сварной рамы, служащей для установки агрегата в рабочем положении.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-6.3
1.1
1500
КСК4 (АО2-10)
38.7
32
Расчетные параметры отопительного агрегата АО 2-10 В4
Ниже представлена таблица с показателями рабочих расчетов водяного отопительного агрегата АО2-10 (на базе четырехрядного калорифера КСк). Представлены следующие данные:
температурный график теплоносителя, температура входящего и выходящего из агрегата воздуха, гидравлическое сопротивление и расход теплоносителя, производительность по теплу.
Производительность по воздуху, м³/ч
10400
График теплоносителя, °С
150/70
130/70
115/70
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-10 (КСк4), °С
40
45
48
53
38
43
46
51
37
42
44
49
Расход теплоносителя, м³/ч
2,2
1,9
1,8
1,5
2,8
2,4
2,2
1,9
3,6
3,1
2,9
2,4
Гидравлическое сопротивление, кПа
4,0
3,2
2,6
2,0
6,3
4,7
4,1
2,9
10,3
7,6
6,5
4,6
Тепловая мощность отопительного агрегата, кВт
199
174
162
138
191
165
153
130
185
159
147
124
Производительность по воздуху, м³/ч
10400
График теплоносителя, °С
105/70
95/65
90/60
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-10 (КСк4), °С
36
41
43
48
33
38
40
45
30
35
37
42
Расход теплоносителя, м³/ч
4,5
3,9
3,6
3,0
4,9
4,2
3,8
3,2
4,6
3,9
3,5
2,9
Гидравлическое сопротивление, кПа
16,0
11,9
10,0
7,1
18,7
13,5
11,3
7,7
16,3
11,5
9,6
6,3
Тепловая мощность отопительного агрегата, кВт
182
156
144
120
169
144
132
109
158
133
121
99
Производительность по воздуху, м³/ч
10400
График теплоносителя, °С
85/60
80/55
70/50
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-10 (КСк4), °С
29
34
36
41
27
32
34
39
24
28
31
36
Расход теплоносителя, м³/ч
5,5
4,6
4,2
3,4
5,1
4,2
3,8
3,0
5,9
4,7
4,2
3,3
Гидравлическое сопротивление, кПа
22,9
16,2
13,4
8,8
19,6
13,6
11,2
7,1
26,0
17,0
13,5
8,1
Тепловая мощность отопительного агрегата, кВт
157
132
120
97
146
122
110
87
135
110
98
76
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: водяного отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного менее мощным трехрядным калорифером КСк
АО 2 10 в 3;
парового аналога агрегата этой модели
АО 2 10 п4;
всей линейки водяных и паровых агрегатов серии АО 2
Вернуться к списку всех моделей отопительных агрегатов АО2
