Производство и применение парового агрегата АО 2-10 П3

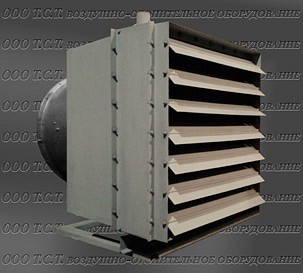

Агрегат отопительный АО 2-10 одноструйный паровой (на базе вентилятора осевого ВО-06-300 №6.3 1.1 кВт/1500 об. мин. и трехрядного
калорифера КПСк3 822х822 мм) предназначен для воздушного отопления зданий и локального подогрева рабочих мест, осуществляемых с помощью
теплоты сухого насыщенного пара до 190 градусов и давлением не более 1.2 МПа. Агрегаты воздушно-отопительные АО 2 10 п3 изготавливаются
в соответствии с действующей технической документацией по ТУ 4864-003-55613706-02 с проведением обязательных приемо-сдаточных
испытаний. Тепловая мощность установки - 121 кВт, объем нагреваемого воздуха - 10400 м³/ч. Отопительные агрегаты предназначены
для эксплуатации в макроклиматических районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69. Сфера применения:
складские помещения, ремонтные мастерские, производственные цеха, птицефермы.
Устройство и технические характеристики агрегата АО 2-10 П3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

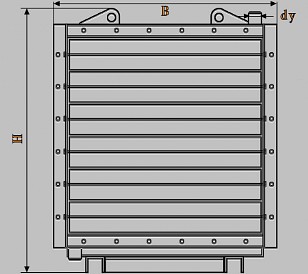

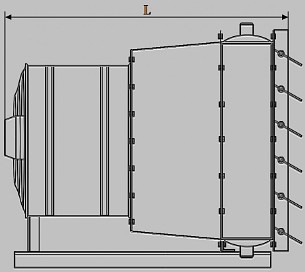

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
10000
119
985 х 830 х 1045
139
Агрегат воздушный паровой АО2-10 состоит из следующих основных частей:
• калорифера спирально накатного КПСк (трехрядного), применяемого для прогрева воздуха;
• жалюзийной решетки с поворотными лопастями для направления и координации воздушных потоков;
• воздушного перехода (диффузора) между осевым вентилятором и калорифером;
• осевого вентилятора ВО-06-300-6.3, служащего для подачи воздуха в отопительный агрегат;
• общего конструктивного корпуса для установки и монтажа агрегата.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-6.3
1.1
1500
КПСК3 (АО2-10)
29.3
50
Расчетные параметры агрегата отопительного АО 2-10 П3
Ниже представлена таблица с рабочими параметрами агрегата воздушно-отопительного АО2-10 парового (в комплектации с трехрядным
калорифером КПСк3). Рассчитаны показатели производительности по теплу, расхода пара и температуры воздуха на выходе из агрегата
в зависимости от параметров теплоносителя.
Производительность по воздуху, м³/ч
10400
Давление пара, МПа
0,06
0,08
0,1
t пара на входе в отопительный агрегат, °С
85,9
93,5
99,6
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
29
35
38
45
32
39
42
48
35
41
44
51
Расход пара агрегатом АО2-10 (КПСк3), кг/ч
225
199
187
160
245
217
204
178
260
233
220
193
Производительность по теплу, кВт
143
127
119
102
155
137
129
113
163
146
138
121
Производительность по воздуху, м³/ч
10400
Давление пара, МПа
0,15
0,2
0,25
t пара на входе в отопительный агрегат, °С
111,4
120,2
127,4
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
40
46
49
56
44
50
53
60
47
53
57
63
Расход пара агрегатом АО2-10 (КПСк3), кг/ч
290
263
250
222
313
286
272
244
333
305
289
262
Производительность по теплу, кВт
179
163
154
137
191
175
166
149
202
185
175
159
Производительность по воздуху, м³/ч
10400
Давление пара, МПа
0,3
0,4
0,5
t пара на входе в отопительный агрегат, °С
133,5
143,6
151,8
Температура входящего в агрегат воздуха, °С
-10
0
+5
+20
-10
0
+5
+25
-10
0
+5
+30
t воздуха на выходе из агрегата, °С
49
56
59
69
54
60
64
76
58
64
67
83
Расход пара агрегатом АО2-10 (КПСк3), кг/ч
351
321
307
264
378
349
333
278
401
372
357
286
Производительность по теплу, кВт
211
193
184
159
224
207
197
165
235
218
209
167
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного более мощным четырехрядным калорифером КПСк
АО 2 10 п4;
водяного аналога агрегата этой модели
АО 2 10 в 3;
всей линейки водяных и паровых агрегатов серии АО 2
Перейти к таблице всех моделей паровоздушных агрегатов АО2
