Калорифер КППУ-1526×1526

Приточный паровой калорифер КППУ-1526x1526 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 22000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-1526x1526 и параметров эксплуатации.

Калорифер КППУ-1526×1526 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 1526x1526_2

Характеристики: 22000 м³/ч;

380 кВт

65 393 руб. с НДС

В заявку

Калорифер КППУ 1526x1526_3

Характеристики: 22000 м³/ч;

476 кВт

93 742 руб. с НДС

В заявку

Калорифер КППУ 1526x1526_4

Характеристики: 22000 м³/ч;

528 кВт

123 084 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 1526x1526

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 1526x1526 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-1572x1572 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-1481x1481

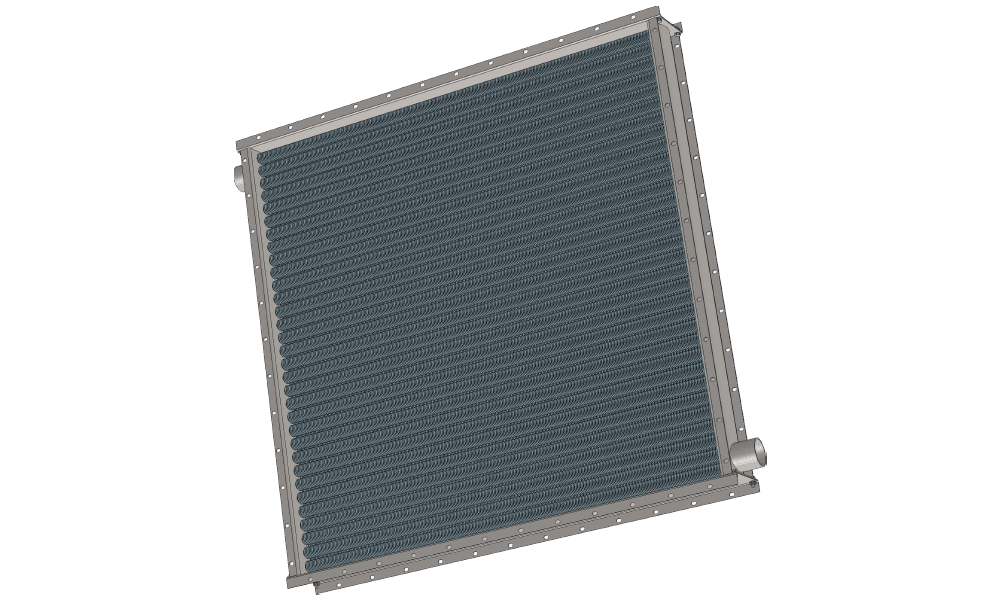

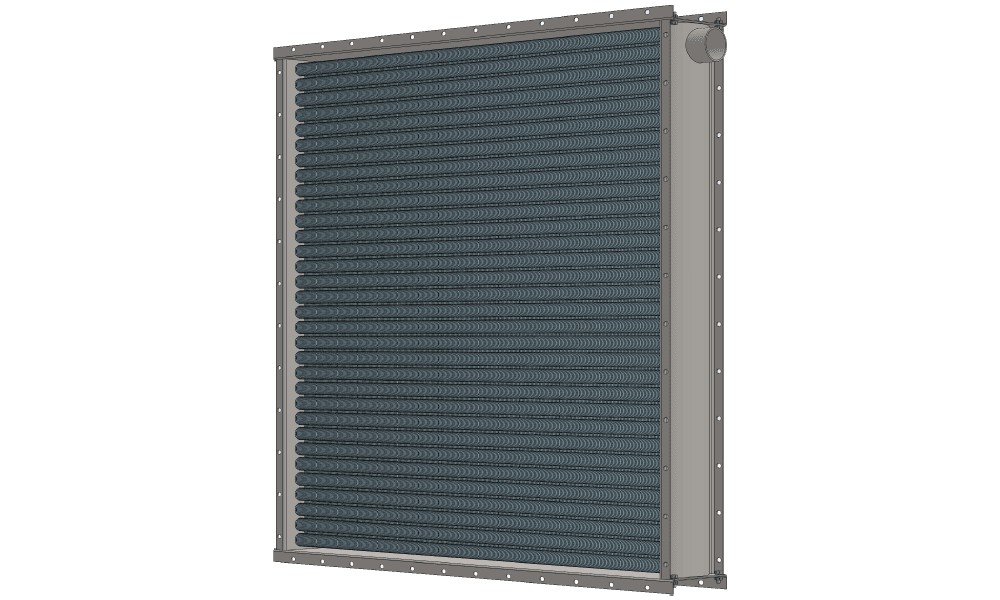

3D-модели калорифера КППУ 1526x1526 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 1526x1526 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 380, 476 и 528 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 22000 м³/час. Габаритные размеры по внешним фланцам составляют 1526x1526 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1550х1550 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 1526x1526

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
22000	1454	1502	1526	1591	1330	80	43.4	65.5	86.9	172	233	303

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
