Калорифер КППУ-1481×1481

Приточный паровой калорифер КППУ-1481x1481 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 20000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-1481x1481 и параметров эксплуатации.

Калорифер КППУ-1481×1481 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 1481x1481_2

Характеристики: 20000 м³/ч;

351 кВт

62 610 руб. с НДС

В заявку

Калорифер КППУ 1481x1481_3

Характеристики: 20000 м³/ч;

439 кВт

89 671 руб. с НДС

В заявку

Калорифер КППУ 1481x1481_4

Характеристики: 20000 м³/ч;

486 кВт

117 961 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 1481x1481

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 1481x1481 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-1526x1526 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-1435x1435

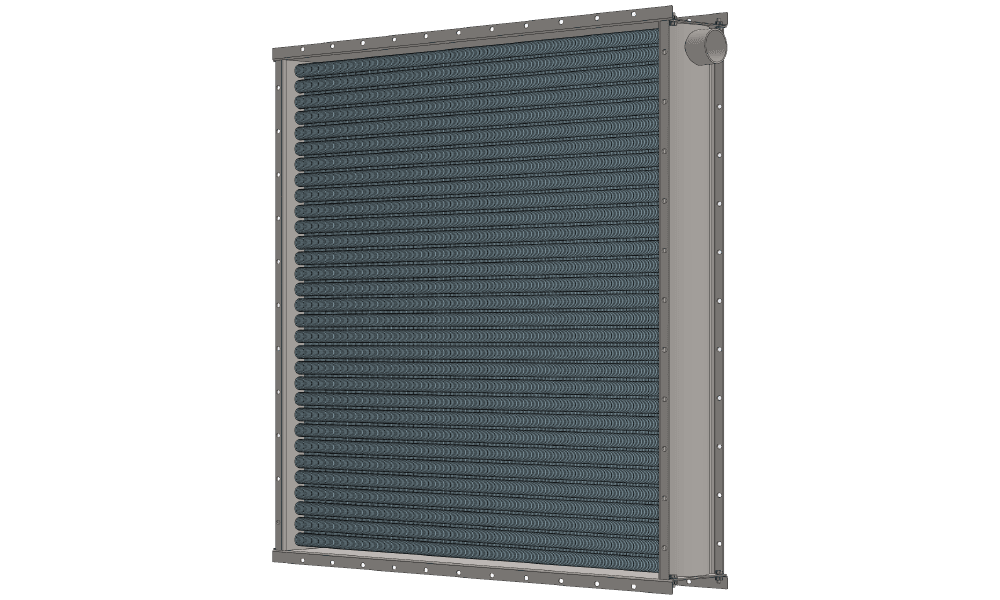

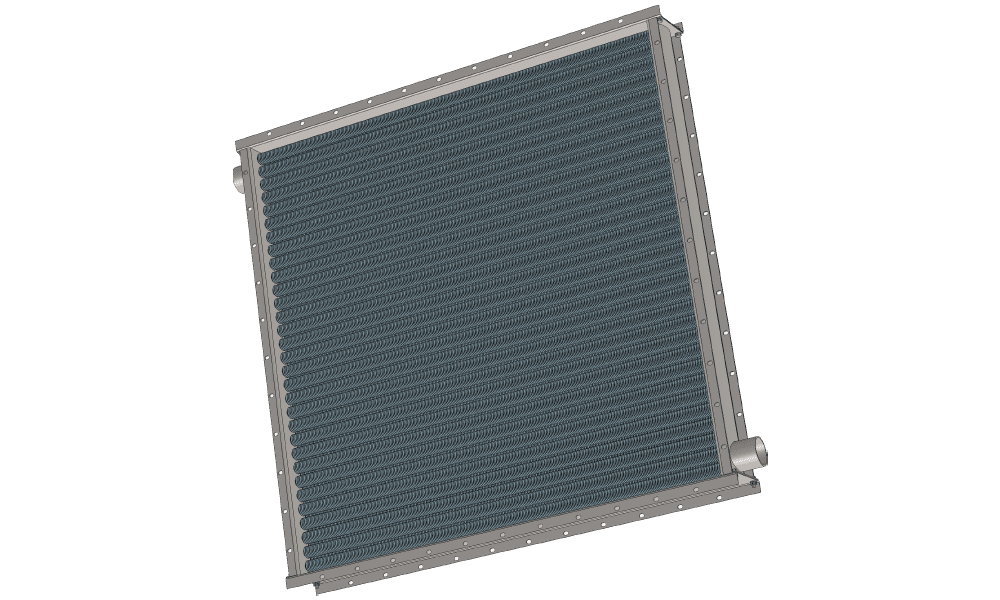

3D-модели калорифера КППУ 1481x1481 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 1481x1481 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 351, 439 и 486 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 20000 м³/час. Габаритные размеры по внешним фланцам составляют 1481x1481 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1500х1500 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 1481x1481

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
20000	1409	1457	1481	1546	1285	80	40.8	61.5	81.5	162	220	287

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
