Калорифер КППС-1114×1114

Приточный паровой калорифер КППС-1114x1114 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 13000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППС-1114x1114 и параметров эксплуатации.

Калорифер КППС-1114×1114 У3. ТУ 4863-006-55613706-25

Калорифер КППС 1114x1114_2

Характеристики: 13000 м³/ч;

164 кВт

39 826 руб. с НДС

В заявку

Калорифер КППС 1114x1114_3

Характеристики: 13000 м³/ч;

216 кВт

56 122 руб. с НДС

В заявку

Калорифер КППС 1114x1114_4

Характеристики: 13000 м³/ч;

256 кВт

71 766 руб. с НДС

В заявку

Калькулятор подбора калорифера КППС 1114x1114

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППС 1114x1114 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППС-1155x1155 При избыточном запасе следует рассмотреть меньший теплообменник: КППС-1072x1072

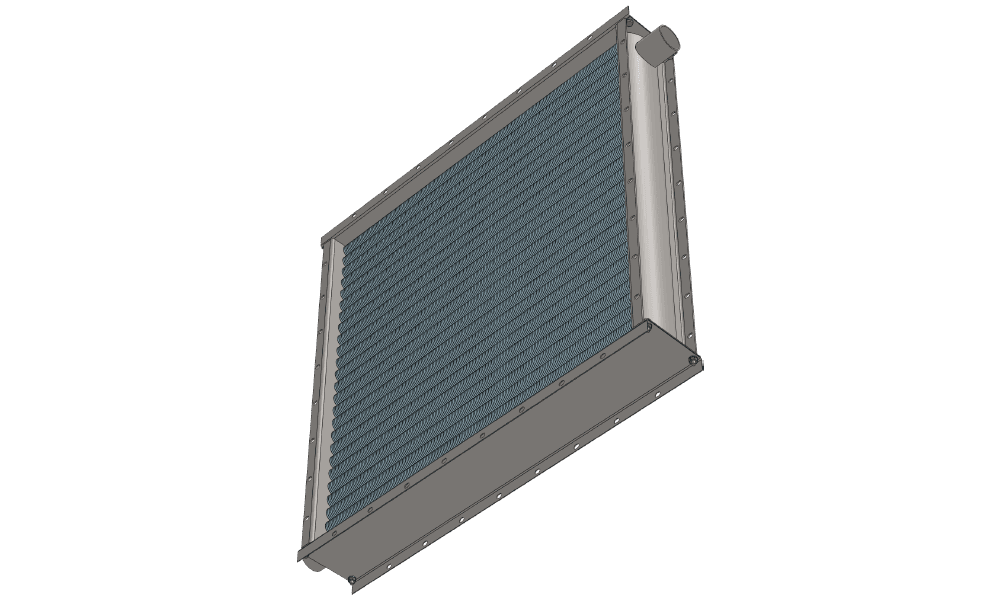

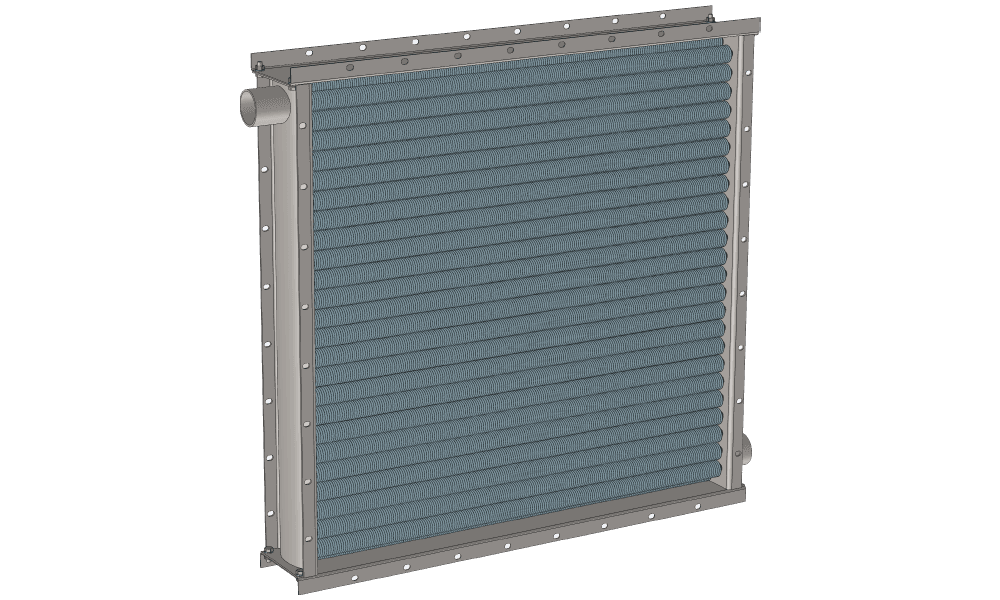

3D-модели калорифера КППС 1114x1114 для проектирования

Загрузить актуальные CAD-модели паровых калориферов КППС 1114x1114 можно по ссылке в верхней части страницы. Воздухонагреватели с тепловой мощностью 164, 216 и 256 кВт специально разработаны для приточных систем с производительностью по воздуху 13000 м³/час. Внешний габаритный размер по фланцам составляет 1114x1114 мм, что позволяет применять данный паровой теплообменник для монтажа в камеры и стандартные проемы размером 1150х1150 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППС 1114x1114

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППС2	КППС3	КППС4	КППС2	КППС3	КППС4
13000	1042	1090	1114	1179	930	65	27.9	42.1	55.8	93	122	149

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
