Калорифер КПВУ-935×935

Приточный водяной калорифер КПВУ-935x935 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 7000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-935x935 и параметров эксплуатации.

Калорифер КПВУ-935×935 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 935x935_2

Характеристики: 7000 м³/ч;

83 кВт

30 353 руб. с НДС

В заявку

Калорифер КПВУ 935x935_3

Характеристики: 7000 м³/ч;

115 кВт

42 530 руб. с НДС

В заявку

Калорифер КПВУ 935x935_4

Характеристики: 7000 м³/ч;

138 кВт

55 898 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВУ 935x935

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВУ 935x935 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВУ-981x981 При избыточном запасе следует рассмотреть меньший теплообменник: КПВУ-890x890

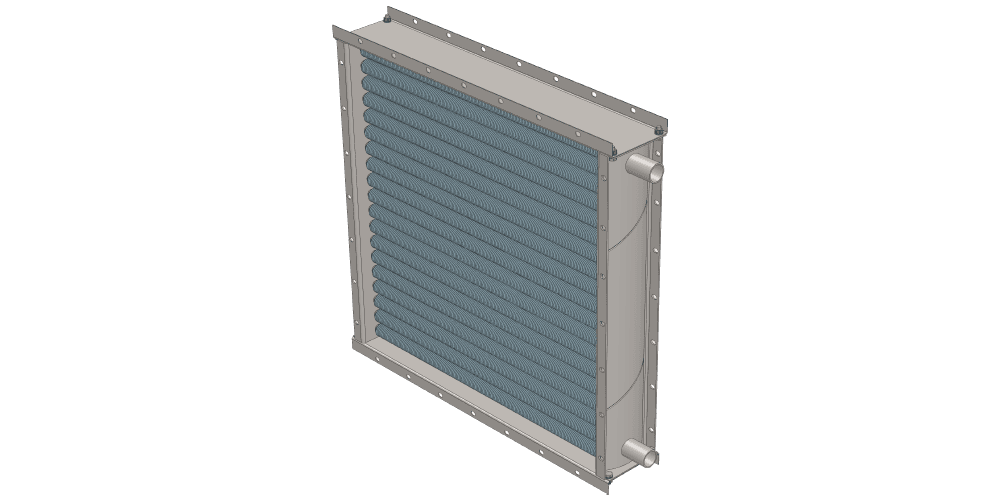

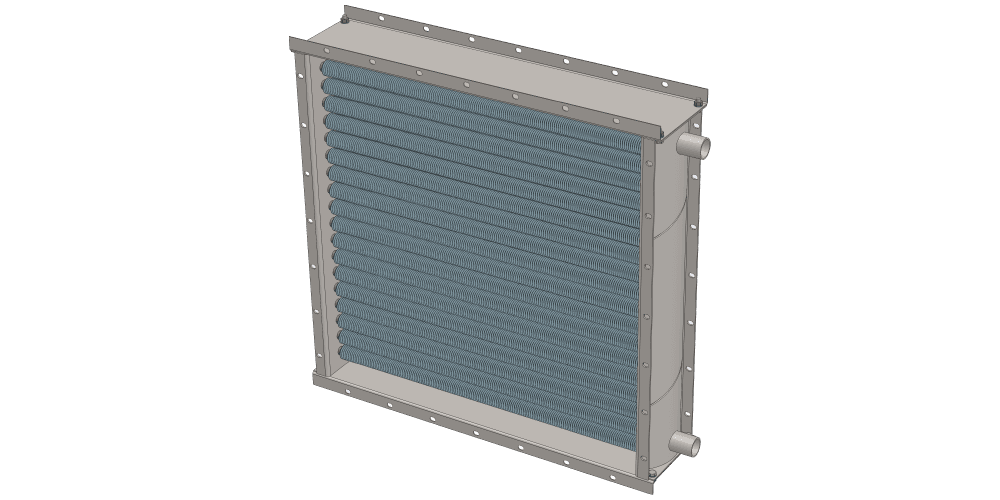

3D-модели калорифера КПВУ 935x935 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 935x935 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 83, 115 и 138 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 7000 м³/час. Габаритные размеры по внутренним фланцам составляют 863x863 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 950х950 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КПВУ 935x935

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВУ2	КПВУ3	КПВУ4	КПВУ2	КПВУ3	КПВУ4
7000	863	911	935	1000	765	40	1 1/2	16.2	24.5	32.5	71	93	121

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
