Калорифер КПВУ-1481×1481

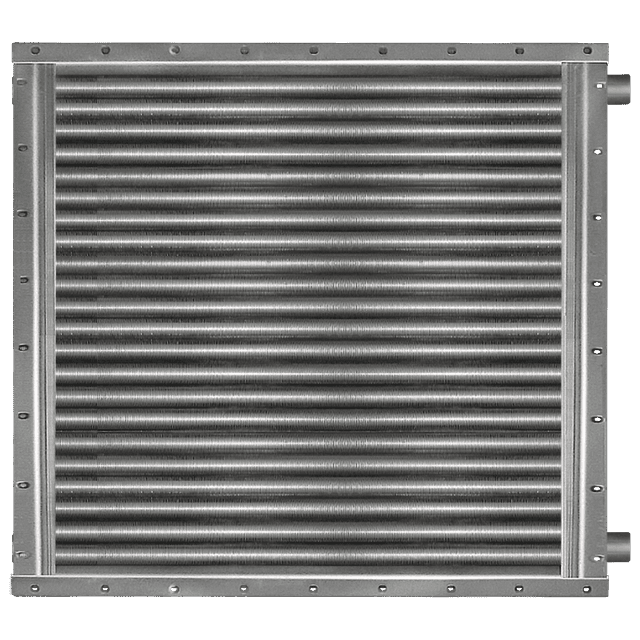

Приточный водяной калорифер КПВУ-1481x1481 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 20000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-1481x1481 и параметров эксплуатации.

Калорифер КПВУ-1481×1481 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 1481x1481_2

Характеристики: 20000 м³/ч;

248 кВт

62 610 руб. с НДС

В заявку

Калорифер КПВУ 1481x1481_3

Характеристики: 20000 м³/ч;

335 кВт

89 671 руб. с НДС

В заявку

Калорифер КПВУ 1481x1481_4

Характеристики: 20000 м³/ч;

399 кВт

117 961 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВУ 1481x1481

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВУ 1481x1481 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВУ-1526x1526 При избыточном запасе следует рассмотреть меньший теплообменник: КПВУ-1435x1435

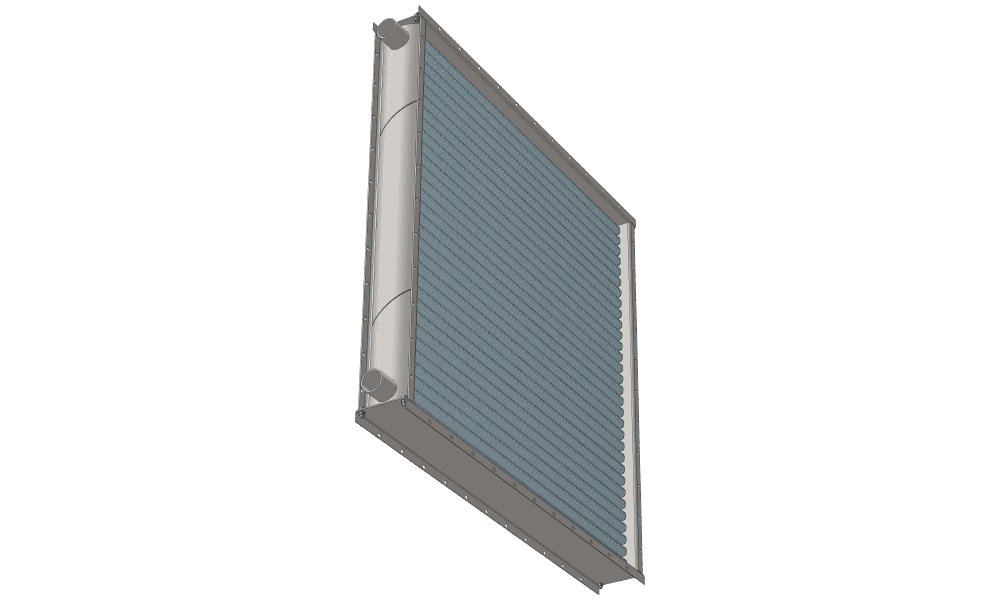

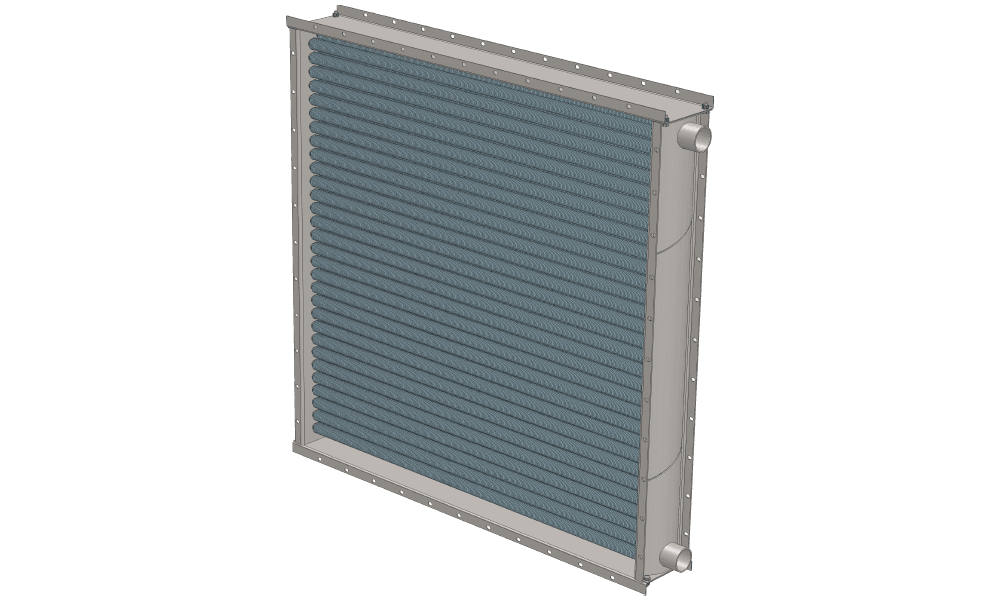

3D-модели калорифера КПВУ 1481x1481 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 1481x1481 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 248, 335 и 399 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 20000 м³/час. Габаритные размеры по внутренним фланцам составляют 1409x1409 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1500х1500 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КПВУ 1481x1481

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВУ2	КПВУ3	КПВУ4	КПВУ2	КПВУ3	КПВУ4
20000	1409	1457	1481	1546	1297	65	2 1/2	43.6	65.7	87.1	162	220	287

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
