Калорифер КПВУ-1072×1072

Приточный водяной калорифер КПВУ-1072x1072 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 10000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-1072x1072 и параметров эксплуатации.

Калорифер КПВУ-1072×1072 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 1072x1072_2

Характеристики: 10000 м³/ч;

118 кВт

38 073 руб. с НДС

В заявку

Калорифер КПВУ 1072x1072_3

Характеристики: 10000 м³/ч;

163 кВт

53 734 руб. с НДС

В заявку

Калорифер КПВУ 1072x1072_4

Характеристики: 10000 м³/ч;

196 кВт

70 658 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВУ 1072x1072

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВУ 1072x1072 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВУ-1117x1117 При избыточном запасе следует рассмотреть меньший теплообменник: КПВУ-1026x1026

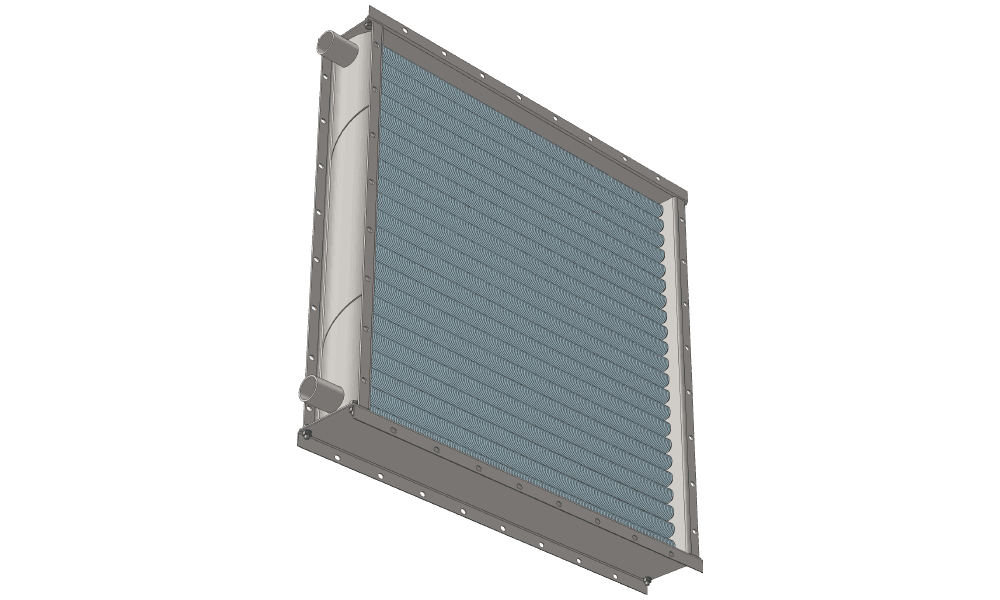

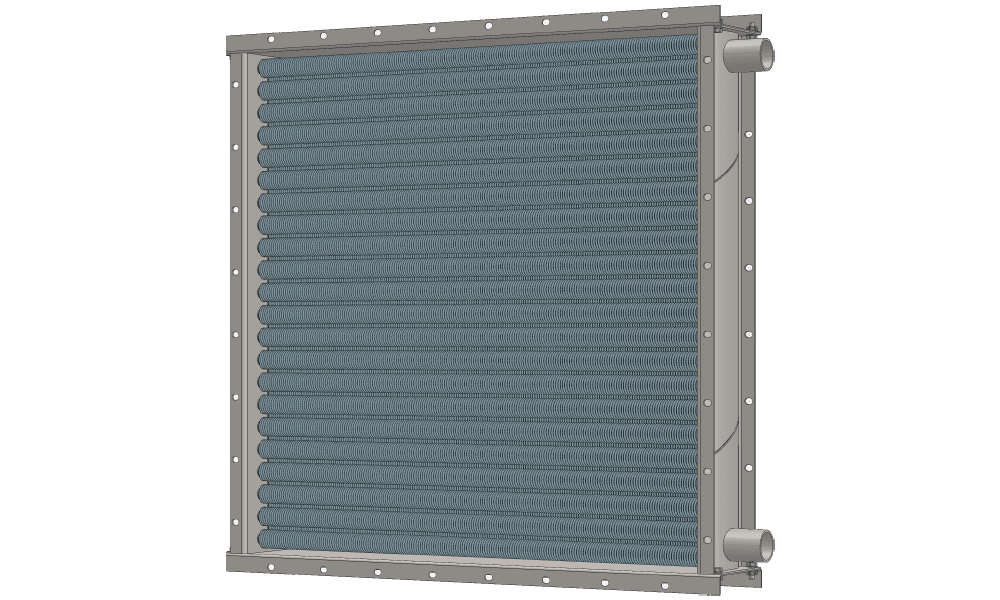

3D-модели калорифера КПВУ 1072x1072 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 1072x1072 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 118, 163 и 196 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 10000 м³/час. Габаритные размеры по внутренним фланцам составляют 1000x1000 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1100х1100 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КПВУ 1072x1072

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВУ2	КПВУ3	КПВУ4	КПВУ2	КПВУ3	КПВУ4
10000	1000	1048	1072	1137	902	50	2	21.8	33.0	43.7	91	120	157

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
