Калорифер КПВС-1530×1530

Приточный водяной калорифер КПВС-1530x1530 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 23000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-1530x1530 и параметров эксплуатации.

Калорифер КПВС-1530×1530 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 1530x1530_2

Характеристики: 23000 м³/ч;

278 кВт

63 035 руб. с НДС

В заявку

Калорифер КПВС 1530x1530_3

Характеристики: 23000 м³/ч;

359 кВт

90 220 руб. с НДС

В заявку

Калорифер КПВС 1530x1530_4

Характеристики: 23000 м³/ч;

416 кВт

116 630 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 1530x1530

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВС 1530x1530 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВС-1572x1572 При избыточном запасе следует рассмотреть меньший теплообменник: КПВС-1489x1489

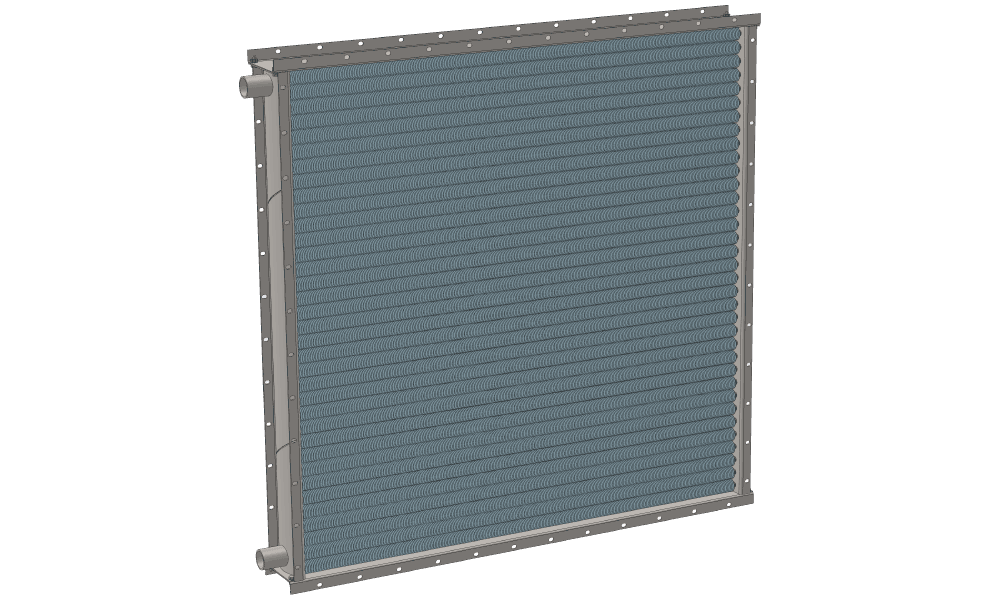

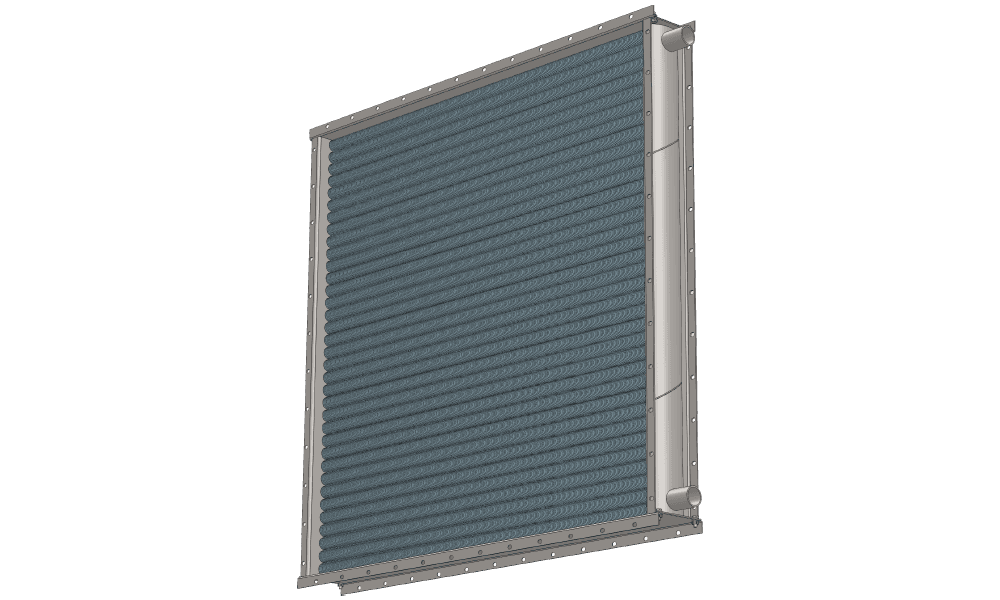

3D-модели калорифера КПВС 1530x1530 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 1530x1530 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 278, 359 и 416 кВт специально разработаны для приточных систем с производительностью по воздуху 23000 м³/час. Внутренний габаритный размер по фланцам составляет 1458x1458 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 1550х1550 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 1530x1530

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВС2	КПВС3	КПВС4	КПВС2	КПВС3	КПВС4
23000	1458	1506	1530	1595	1360	50	2	59.2	89.2	118.4	163	219	273

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
