Калорифер КПВС-1322×1322

Приточный водяной калорифер КПВС-1322x1322 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 18000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-1322x1322 и параметров эксплуатации.

Калорифер КПВС-1322×1322 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 1322x1322_2

Характеристики: 18000 м³/ч;

206 кВт

51 395 руб. с НДС

В заявку

Калорифер КПВС 1322x1322_3

Характеристики: 18000 м³/ч;

269 кВт

73 113 руб. с НДС

В заявку

Калорифер КПВС 1322x1322_4

Характеристики: 18000 м³/ч;

314 кВт

94 108 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 1322x1322

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВС 1322x1322 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВС-1364x1364 При избыточном запасе следует рассмотреть меньший теплообменник: КПВС-1280x1280

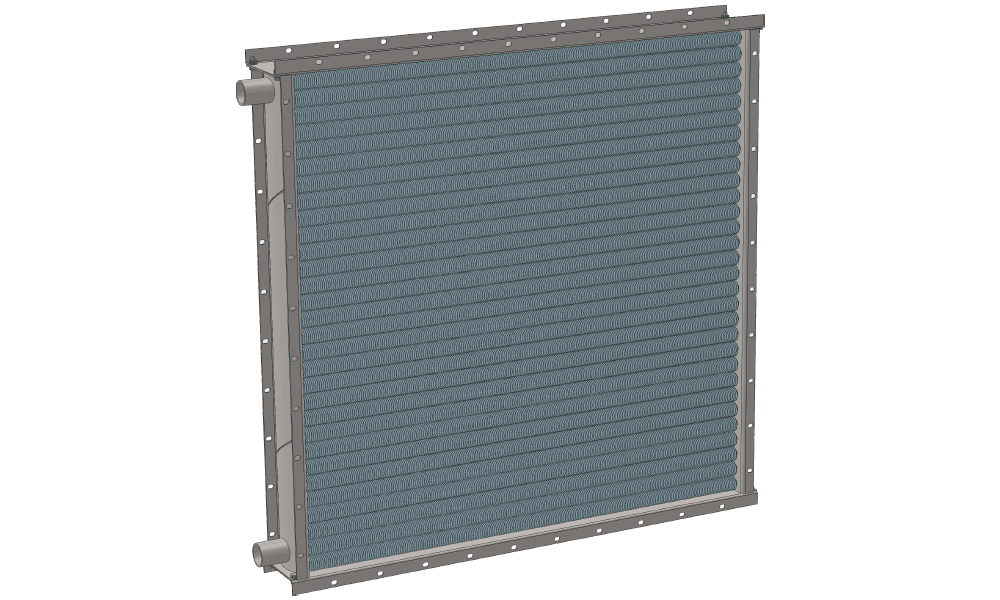

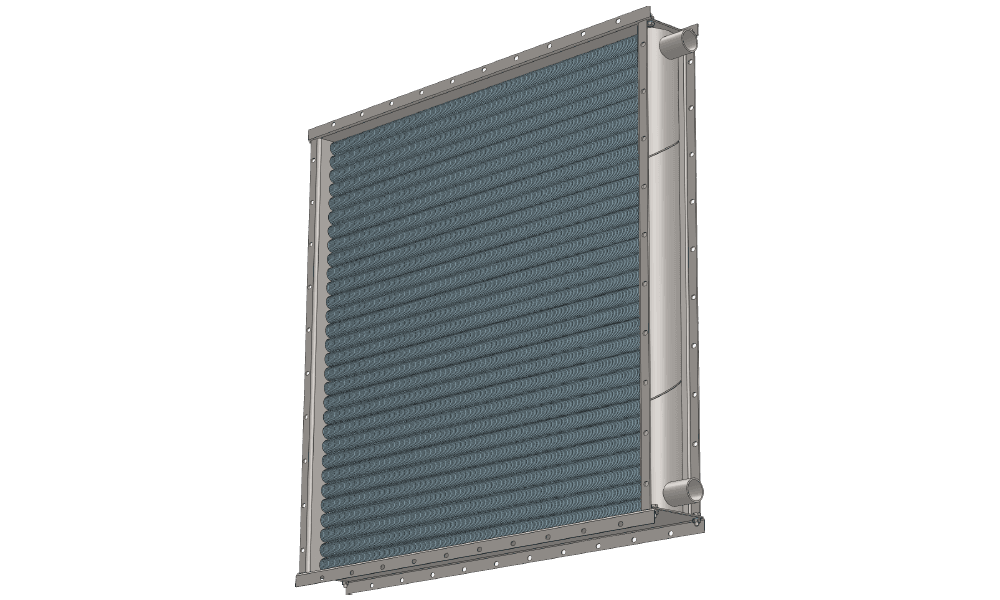

3D-модели калорифера КПВС 1322x1322 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 1322x1322 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 206, 269 и 314 кВт специально разработаны для приточных систем с производительностью по воздуху 18000 м³/час. Внутренний габаритный размер по фланцам составляет 1250x1250 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 1350х1350 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 1322x1322

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВС2	КПВС3	КПВС4	КПВС2	КПВС3	КПВС4
18000	1250	1298	1322	1387	1152	50	2	43.4	65.5	86.9	125	166	206

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
