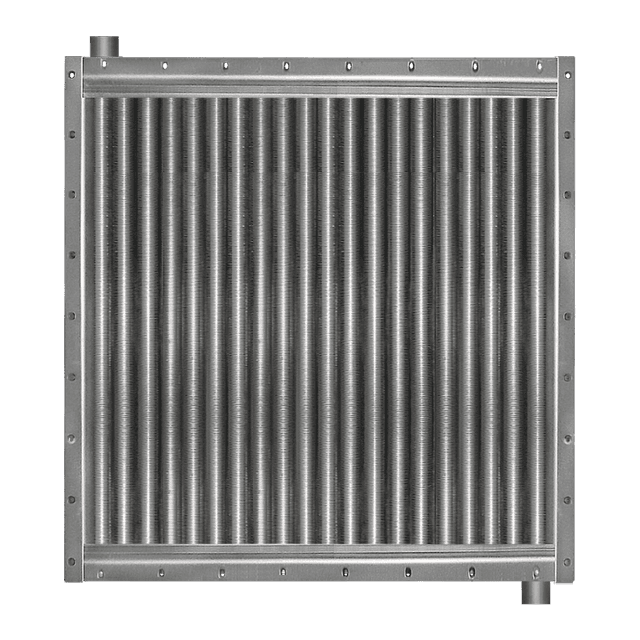

Калорифер КППУ-935×935

Приточный паровой калорифер КППУ-935x935 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 7000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-935x935 и параметров эксплуатации.

Калорифер КППУ-935×935 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 935x935_2

Характеристики: 7000 м³/ч;

139 кВт

30 353 руб. с НДС

В заявку

Калорифер КППУ 935x935_3

Характеристики: 7000 м³/ч;

174 кВт

42 530 руб. с НДС

В заявку

Калорифер КППУ 935x935_4

Характеристики: 7000 м³/ч;

192 кВт

55 898 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 935x935

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 935x935 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-981x981 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-890x890

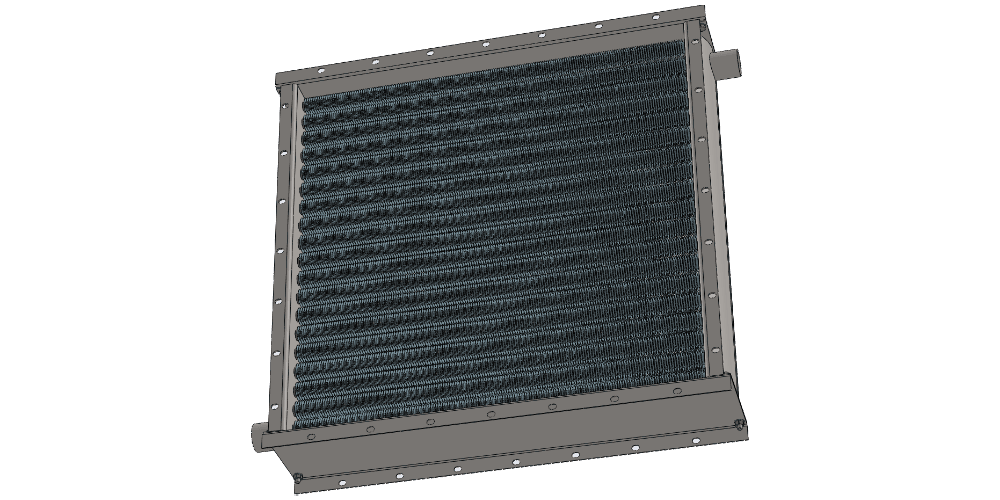

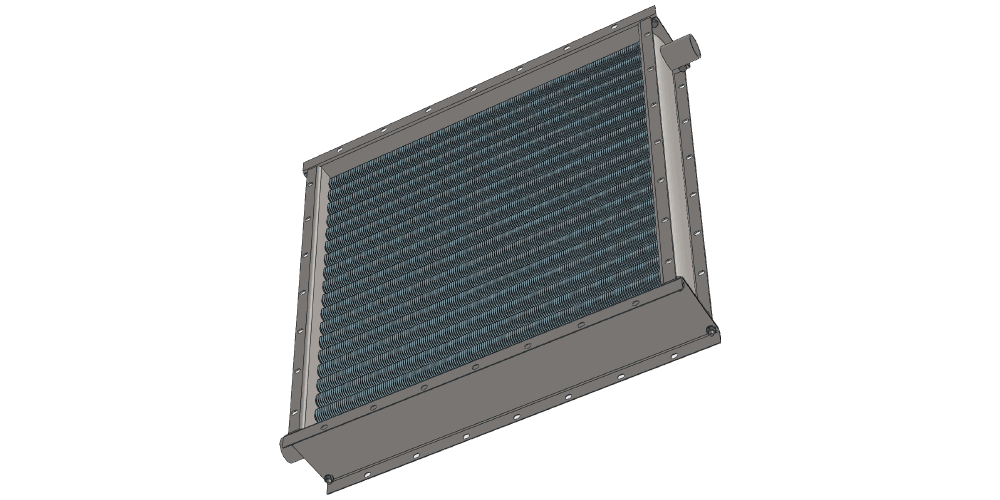

3D-модели калорифера КППУ 935x935 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 935x935 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 139, 174 и 192 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 7000 м³/час. Габаритные размеры по внешним фланцам составляют 935x935 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 950х950 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

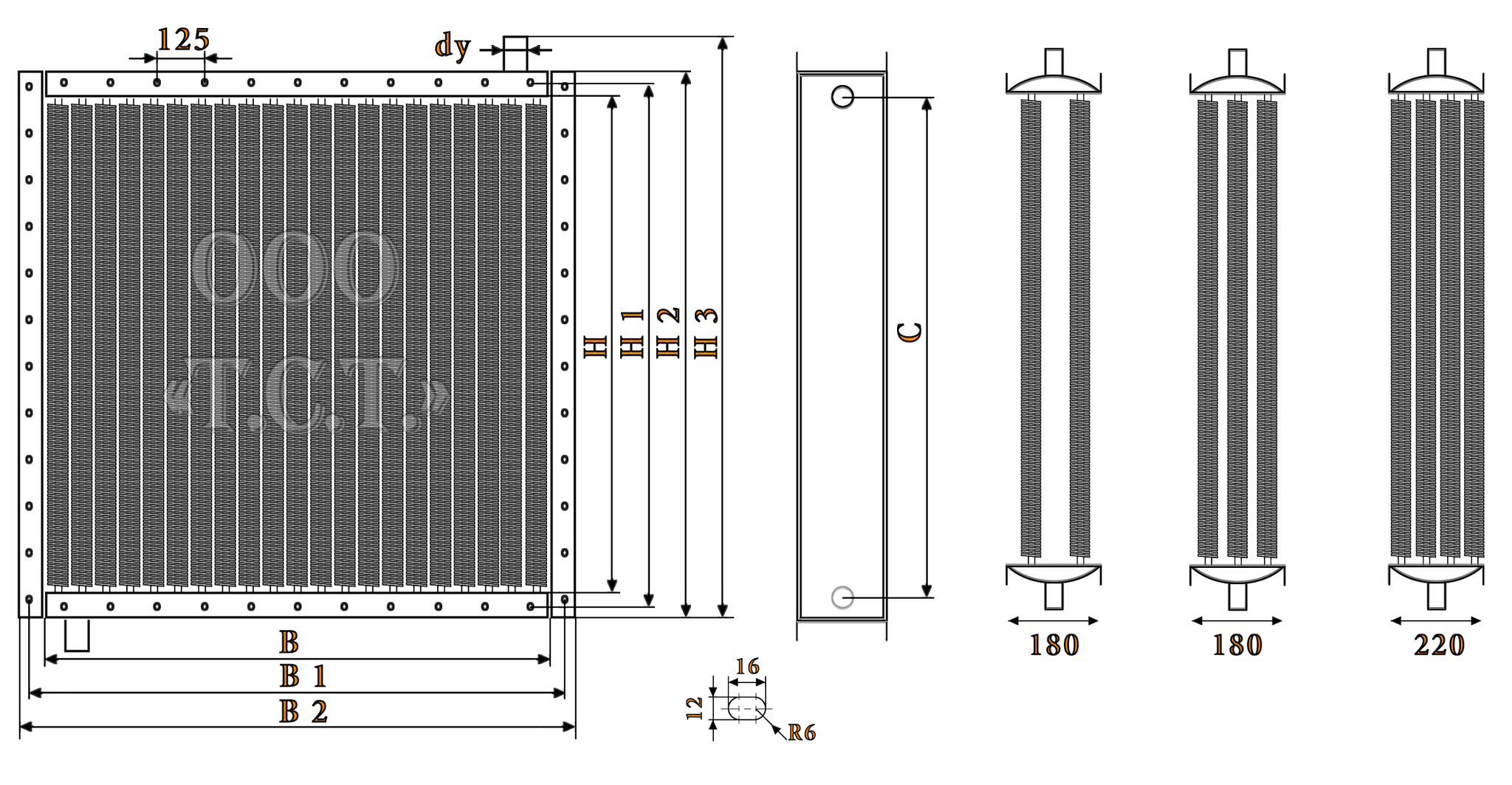

Технические характеристики КППУ 935x935

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
7000	863	911	935	1000	765	50	15.2	23.0	30.4	71	93	121

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
