Калорифер КППУ-799×799

Приточный паровой калорифер КППУ-799x799 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 4500 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-799x799 и параметров эксплуатации.

Калорифер КППУ-799×799 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 799x799_2

Характеристики: 4500 м³/ч;

93 кВт

23 392 руб. с НДС

В заявку

Калорифер КППУ 799x799_3

Характеристики: 4500 м³/ч;

115 кВт

32 388 руб. с НДС

В заявку

Калорифер КППУ 799x799_4

Характеристики: 4500 м³/ч;

126 кВт

42 253 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 799x799

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 799x799 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-845x845 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-754x754

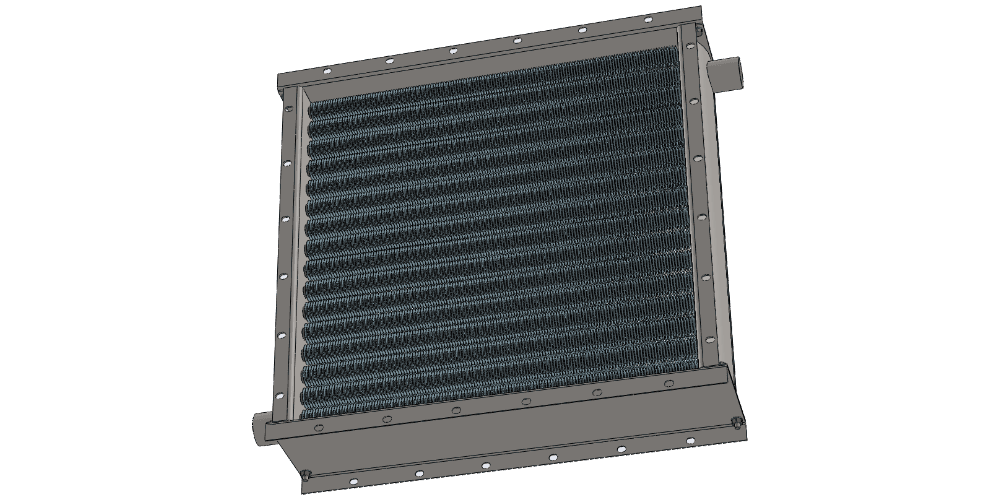

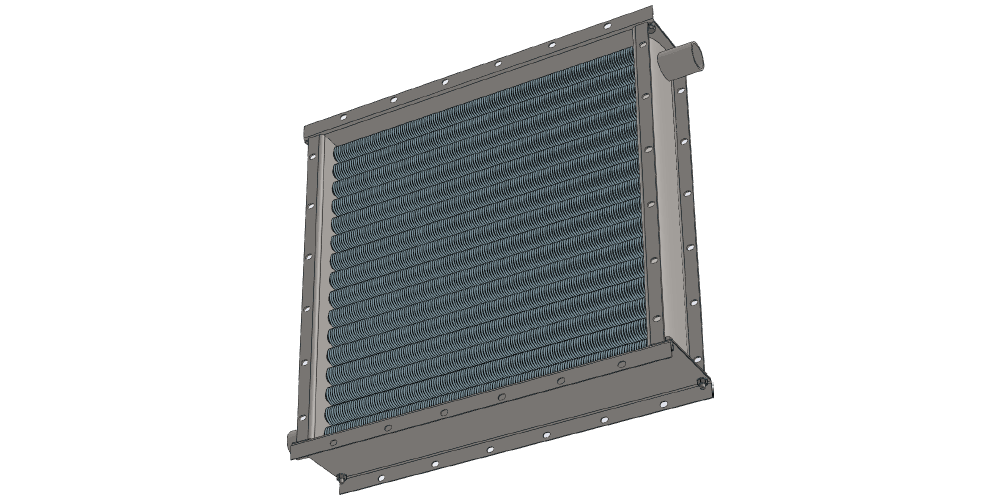

3D-модели калорифера КППУ 799x799 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 799x799 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 93, 115 и 126 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 4500 м³/час. Габаритные размеры по внешним фланцам составляют 799x799 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 800х800 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 799x799

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
4500	727	775	799	864	629	50	10.7	16.3	21.4	55	70	90

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
