Калорифер КППУ-708×708

Приточный паровой калорифер КППУ-708x708 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 3500 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-708x708 и параметров эксплуатации.

Калорифер КППУ-708×708 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 708x708_2

Характеристики: 3500 м³/ч;

73 кВт

19 018 руб. с НДС

В заявку

Калорифер КППУ 708x708_3

Характеристики: 3500 м³/ч;

91 кВт

26 088 руб. с НДС

В заявку

Калорифер КППУ 708x708_4

Характеристики: 3500 м³/ч;

99 кВт

33 876 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 708x708

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 708x708 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-754x754 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-663x663

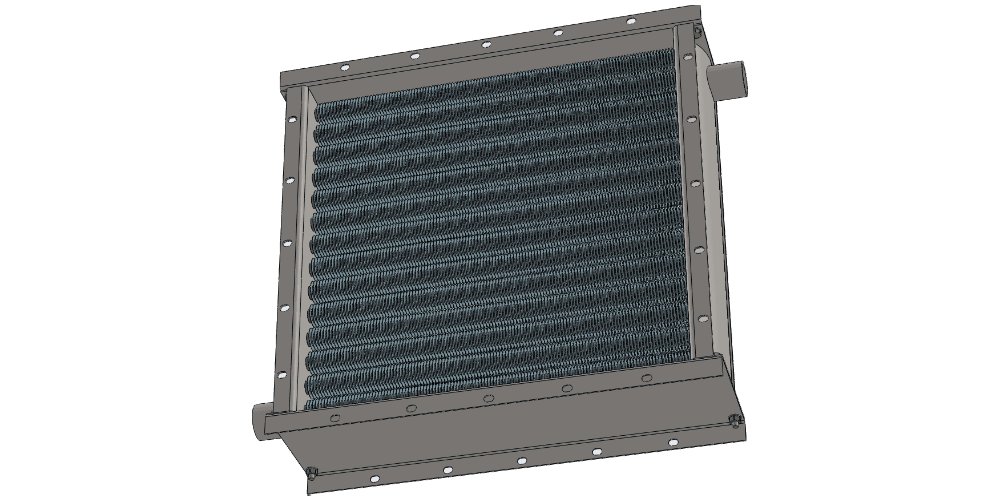

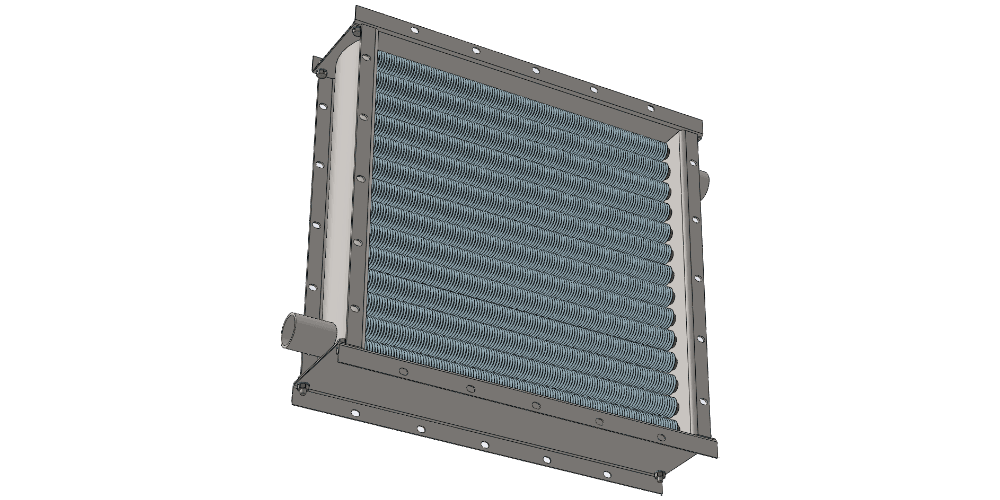

3D-модели калорифера КППУ 708x708 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 708x708 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 73, 91 и 99 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 3500 м³/час. Габаритные размеры по внешним фланцам составляют 708x708 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 750х750 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 708x708

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
3500	636	684	708	773	538	50	8.2	12.5	16.4	45	56	72

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
