Калорифер КППС-1489×1489

Приточный паровой калорифер КППС-1489x1489 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 22000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППС-1489x1489 и параметров эксплуатации.

Калорифер КППС-1489×1489 У3. ТУ 4863-006-55613706-25

Калорифер КППС 1489x1489_2

Характеристики: 22000 м³/ч;

286 кВт

60 694 руб. с НДС

В заявку

Калорифер КППС 1489x1489_3

Характеристики: 22000 м³/ч;

377 кВт

86 807 руб. с НДС

В заявку

Калорифер КППС 1489x1489_4

Характеристики: 22000 м³/ч;

444 кВт

112 153 руб. с НДС

В заявку

Калькулятор подбора калорифера КППС 1489x1489

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППС 1489x1489 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППС-1530x1530 При избыточном запасе следует рассмотреть меньший теплообменник: КППС-1447x1447

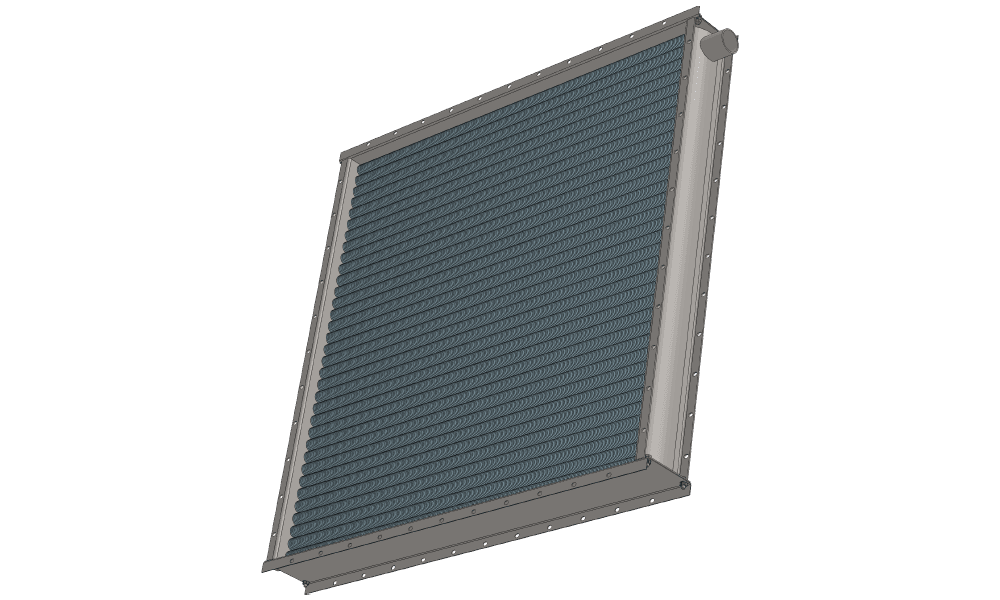

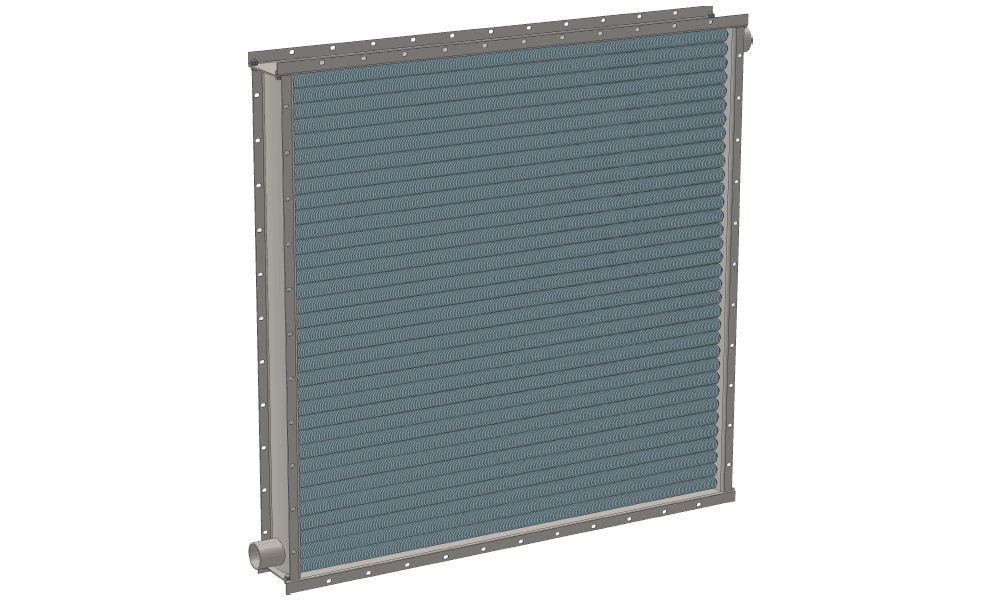

3D-модели калорифера КППС 1489x1489 для проектирования

Загрузить актуальные CAD-модели паровых калориферов КППС 1489x1489 можно по ссылке в верхней части страницы. Воздухонагреватели с тепловой мощностью 286, 377 и 444 кВт специально разработаны для приточных систем с производительностью по воздуху 22000 м³/час. Внешний габаритный размер по фланцам составляет 1489x1489 мм, что позволяет применять данный паровой теплообменник для монтажа в камеры и стандартные проемы размером 1500х1500 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППС 1489x1489

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППС2	КППС3	КППС4	КППС2	КППС3	КППС4
22000	1417	1465	1489	1554	1305	65	51.7	78.0	103.5	154	207	259

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
