Калорифер КППС-1280×1280

Приточный паровой калорифер КППС-1280x1280 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 17000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППС-1280x1280 и параметров эксплуатации.

Калорифер КППС-1280×1280 У3. ТУ 4863-006-55613706-25

Калорифер КППС 1280x1280_2

Характеристики: 17000 м³/ч;

216 кВт

49 139 руб. с НДС

В заявку

Калорифер КППС 1280x1280_3

Характеристики: 17000 м³/ч;

286 кВт

69 753 руб. с НДС

В заявку

Калорифер КППС 1280x1280_4

Характеристики: 17000 м³/ч;

337 кВт

89 656 руб. с НДС

В заявку

Калькулятор подбора калорифера КППС 1280x1280

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППС 1280x1280 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППС-1322x1322 При избыточном запасе следует рассмотреть меньший теплообменник: КППС-1239x1239

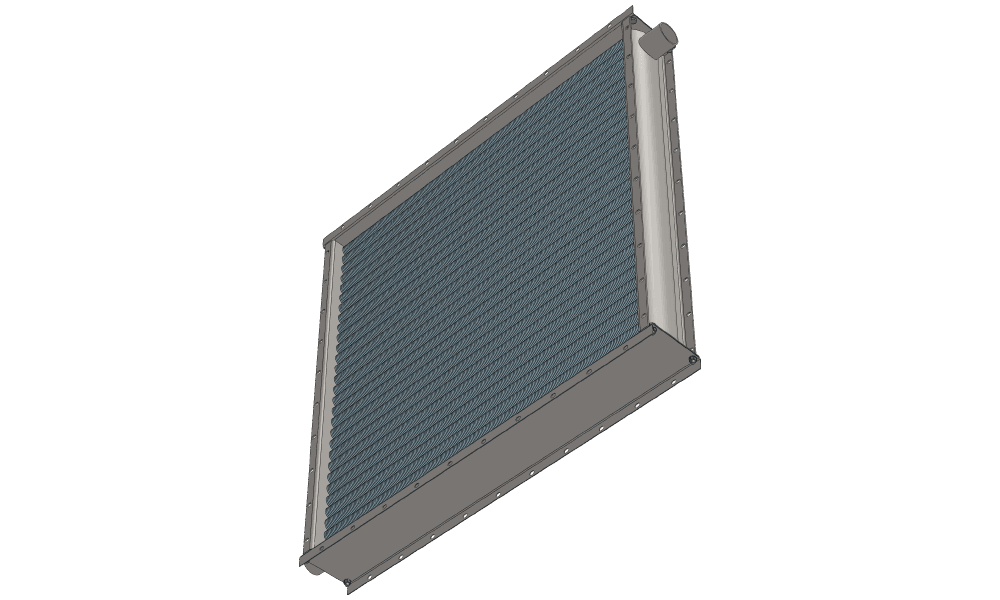

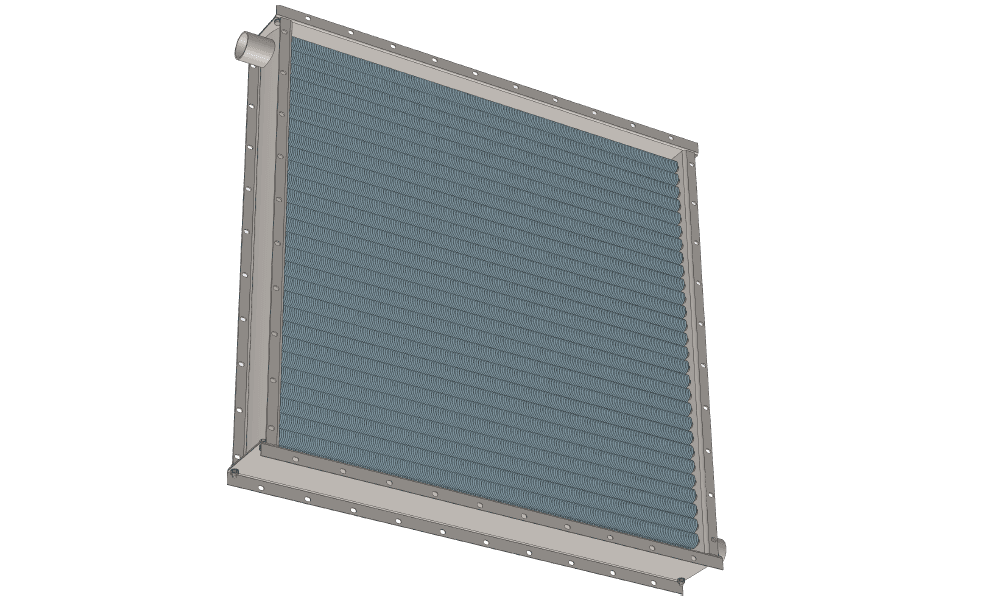

3D-модели калорифера КППС 1280x1280 для проектирования

Загрузить актуальные CAD-модели паровых калориферов КППС 1280x1280 можно по ссылке в верхней части страницы. Воздухонагреватели с тепловой мощностью 216, 286 и 337 кВт специально разработаны для приточных систем с производительностью по воздуху 17000 м³/час. Внешний габаритный размер по фланцам составляет 1280x1280 мм, что позволяет применять данный паровой теплообменник для монтажа в камеры и стандартные проемы размером 1300х1300 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППС 1280x1280

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППС2	КППС3	КППС4	КППС2	КППС3	КППС4
17000	1208	1256	1280	1345	1096	65	37.6	56.7	75.1	119	157	194

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
