Коэффициент теплопередачи парового калорифера
Коэффициент теплопередачи калориферов КПСК КП КФБ-А
Коэффициент теплопередачи паровых калориферов есть показатель интенсивности переноса тепловой энергии от греющего теплоносителя, водяного пара, нагреваемому теплоносителю, воздуху, через разделяющие их стенки трубчатых элементов со спирально-накатным оребрением. Значение коэффициента теплопередачи устанавливает, какое количество теплоты будет передано за единицу времени через один квадратный метр площади поверхности теплообмена паровоздушного воздухонагревателя при разности температур между теплоносителями в один градус.

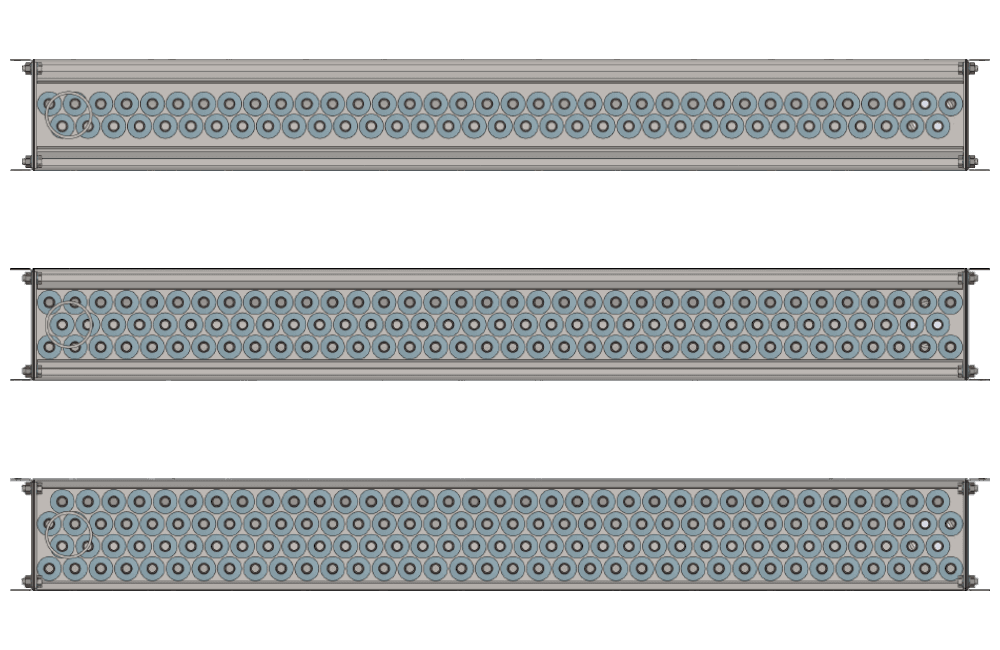

Процесс теплопередачи в паровом биметаллическом теплообменнике серии КПСк, КП, КФБ-А П включает несколько последовательно протекающих стадий:
- - конденсирующийся водяной пар отдает тепловую энергию внутренним стенкам несущих стальных трубок;
- - теплота распространяется по всему сечению трубок и по алюминиевой оболочке с винтовыми накатными ребрами за счет теплопроводности;
- - нагретая оребренная поверхность передает тепло более холодному воздуху конвективным путем.


Теплоотдача парового калорифера
При теплоотдаче от пара к стенке перенос тепла осуществляется в момент соприкосновения движущегося парового потока с охлаждаемой внутренней поверхностью. Пар оседает на более холодной стенке и уплотняется в тонкую жидкую пленку. По мере протекания процесса по всей длине стенок труб постепенно формируется сплошная пленка конденсата, покрывающая поверхность теплообмена со стороны парового пространства калорифера. Тепловая энергия фазового перехода, выделяющаяся на внешней границе конденсатной пленки, непрерывно отводится к охлаждаемой стенке. Под действием силы тяжести эта пленка стекает вниз, обеспечивая непрерывное обновление конденсата и постоянное выделение теплоты фазового перехода.
При пленочной конденсации термическое сопротивление собственно паровой фазы относительно мало; основное сопротивление теплопередаче создает именно слой конденсата. Внутри трубок паровой объем ограничен их стенками, и на границе раздела пар–конденсат возникает динамическое взаимодействие. Движение пара по трубкам сопровождается силами трения на границе фаз, которые заметно влияют на характер теплоотдачи. При вертикальной установке парового калорифера направление движения пара совпадает с направлением стекания конденсата, трение способствует ускорению течения пленки, уменьшению ее толщины и, как следствие, увеличению коэффициента теплопередачи.
Негативное влияние на теплоотдачу оказывает присутствие в паре воздуха или других неконденсирующихся газов. Это приводит к тому, что газы остаются в приповерхностной зоне, накапливаясь у стенки и образуя воздушную прослойку на поверхности пленки конденсата. Такая газовая пленка существенно затрудняет подвод свежего пара к поверхности, резко снижает скорость конденсации и, соответственно, интенсивность теплоотдачи. Завоздушивание парового пространства фактически уменьшает активную теплопередающую поверхность воздухонагревателя, что приводит к падению его теплопроизводительности.


Интенсификация теплоотдачи парового калорифера
При нагреве воздуха паром условия теплопередачи по обе стороны разделяющей их стенки заметно различаются. Коэффициент теплоотдачи со стороны греющего пара к стенке многократно превышает теплоотдачу со стороны нагреваемого воздуха от стенки к потоку. Для интенсификации теплообмена и компенсации сравнительно низких коэффициентов теплоотдачи со стороны воздушного потока при производстве паровых калориферов используются теплопередающие элементы с развитой оребренной поверхностью.
На эффективность работы парового теплообменника заметно влияют как материал труб и оребрения, так и качество контакта между ними. Чем выше коэффициент теплопроводности материала оребрения, тем выше достигаемый коэффициент теплоотдачи в межтрубном пространстве. Для уменьшения теплового сопротивления и повышения общей теплопроводности при изготовлении теплообменных элементов нашим предприятием используется сплав алюминия с высокой степенью чистоты и коррозионной стойкости. Жесткое прилегание ребер к трубам обеспечивает надежный тепловой контакт и снижает дополнительные потери при передаче тепла от стенки металлической трубки к алюминиевой рубашке с ребрами. Применение биметаллических нагревательных элементов в трубных пучках калорифера является оправданным как с точки зрения интенсификации теплообмена, так и с позиции улучшения массовых и конструктивных характеристик обогревателя в целом.
В отличие от ряда других отопительных приборов, калориферы специально предназначены для работы в условиях принудительной конвекции воздуха, поэтому прирост коэффициентов теплообмена при увеличении скорости воздушного потока между ребрами играет ключевую роль. Коэффициент теплопередачи в воздухонагревателях с оребренными трубками определяется особенностями гидродинамики потока в межтрубном пространстве. В спирально-накатных теплообменниках воздушный поток, обтекающий пучок труб, поочередно входит в межреберные каналы отдельных трубок. При натекании воздуха на ребро на его кромке каждый раз зарождается пограничный слой, который разрушается в зоне схода потока с ребра. Это же действие повторяется на каждом последующем ребре вдоль направления движения воздуха. Такое многократное формирование и срыв пограничного слоя приводит к его периодическому обновлению и, как следствие, к интенсификации конвективного теплообмена и росту коэффициента теплоотдачи. Шахматная компоновка спирально-оребренных труб способствует турбулизации воздушного потока, усиливает перемешивание в межтрубном пространстве, и дополнительно увеличивает коэффициент теплопередачи.

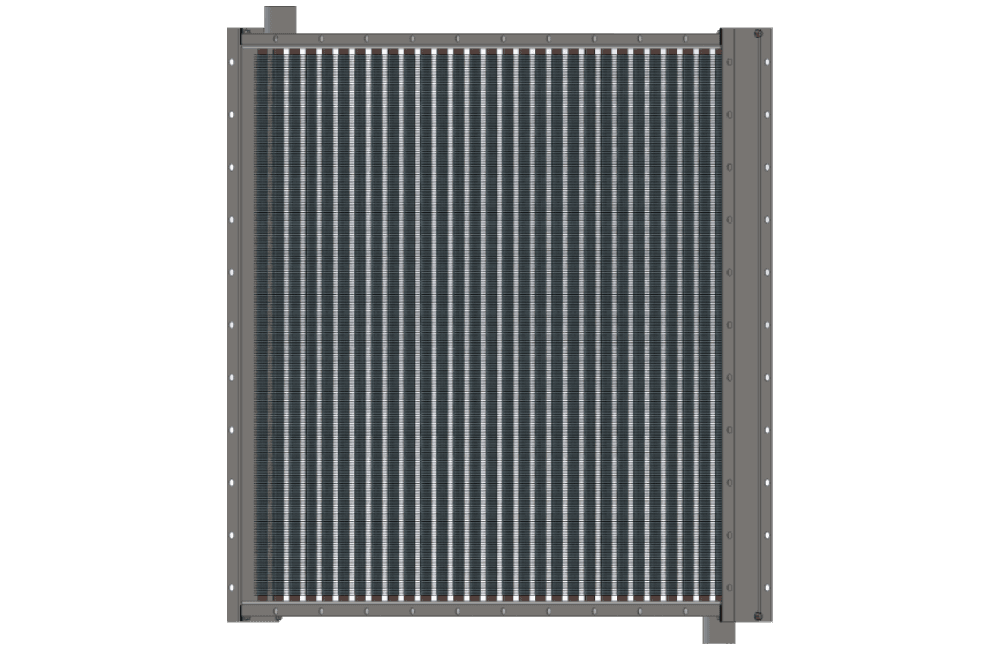

Расчет коэффициента теплопередачи парового калорифера
Теплоаэродинамические характеристики паровых воздухонагревателей обозначаются с помощью двух основных параметров: коэффициента теплопередачи и аэродинамического сопротивления. Для расчета коэффициента теплопередачи используются эмпирические формулы с соответствующими аппроксимационными коэффициентами всех моделей паровых калориферов производства нашего предприятия с разным количеством рядов. Упрощенный метод нахождения коэффициента теплопередачи паровоздушных теплообменников КПСк, КП и КФБ-А П по табличным данным представлен ниже.
Формула для расчета коэффициента теплопередачи парового калорифера имеет вид: K = A • V n • L r
- K – коэффициент теплопередачи, Вт/(м2•°C);
- A – значение из таблицы, принимаемое в зависимости от модели и рядности воздухонагревателя;
- V – действительная массовая скорость воздуха в фронтальном сечении, кг/м2•с;
- L – длина теплоотдающего элемента подобранного калорифера, м
- n – значение из таблицы, принимаемое в зависимости от модели и рядности воздухонагревателя;
- r – значение из таблицы, принимаемое в зависимости от модели и рядности воздухонагревателя.
| Эмпирические зависимости для расчета коэффициента теплопередачи паровых калориферов КПСК | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Калорифер КПСк2 двухрядная модель | A | n | r | Калорифер КПСк3 трехрядная модель | A | n | r | Калорифер КПСк4 четырехрядная модель | A | n | r |
| 34.3 | 0.357 | -0.072 | 30.3 | 0.405 | -0.066 | 26.1 | 0.476 | -0.036 | |||
| Эмпирические зависимости для расчета коэффициента теплопередачи паровых калориферов КП и КФБ-А П | |||||||
|---|---|---|---|---|---|---|---|
| Калорифер КП3 Калорифер КФБ А3 трехрядная модель | A | n | r | Калорифер КП4 Калорифер КФБ А4 четырехрядная модель | A | n | r |
| 43.5 | 0.431 | -0.072 | 37.2 | 0.452 | -0.063 | ||
Пример расчета 1
Подсчитать коэффициент теплопередачи парового калорифера КПСк 3-11 при массовой скорости воздуха в фронтальном сечении 4.4 кг/м2•с.
К = 30.3 • 4.40.405 • 1.655-0.066 = 30.3 • 1.8222 • 0.9673 = 53.407
- K – коэффициент теплопередачи, Вт/(м2•°C);
- 30.3 – значение из таблицы, выбранное для трехрядных калориферов КПСк;
- 4.4 – принятая массовая скорость воздуха в фронтальном сечении, кг/м2•с;
- 1.655 – длина теплоотдающего элемента КПСк 3-11 по табличным данным, м
- 0.405 – значение из таблицы, выбранное для трехрядных калориферов КПСк;
- -0.066 – значение из таблицы, выбранное для трехрядных калориферов КПСк.
Пример расчета 2
Рассчитать коэффициент теплопередачи парового калорифера КП 311 при массовой скорости воздуха в фронтальном сечении 4.4 кг/м2•с.
К = 43.5 • 4.40.431 • 1.655-0.072 = 43.5 • 1.8938 • 0.9644 = 79.448
- K – коэффициент теплопередачи, Вт/(м2•°C);
- 43.5 – значение из таблицы, выбранное для трехрядных калориферов КП;
- 4.4 – принятая массовая скорость воздуха в фронтальном сечении, кг/м2•с;
- 1.655 – длина теплоотдающего элемента КП 311 по табличным данным, м
- 0.431 – значение из таблицы, выбранное для трехрядных калориферов КП;
- -0.072 – значение из таблицы, выбранное для трехрядных калориферов КП.
Пример расчета 3
Рассчитать коэффициент теплопередачи парового калорифера КФБ-10 А4 при массовой скорости воздуха в фронтальном сечении 6.2 кг/м2•с.
К = 37.2 • 6.20.452 • 1.160-0.063 = 37.2 • 2.2812 • 0.9907 = 84.071
- K – коэффициент теплопередачи, Вт/(м2•°C);
- 37.2 – значение из таблицы, выбранное для четырехрядных калориферов КФБ-А;
- 6.2 – принятая массовая скорость воздуха в фронтальном сечении, кг/м2•с;
- 1.160 – длина теплоотдающего элемента КФБ-10 А4 по табличным данным, м
- 0.452 – значение из таблицы, выбранное для четырехрядных калориферов КФБ-А;
- -0.063 – значение из таблицы, выбранное для четырехрядных калориферов КФБ-А.

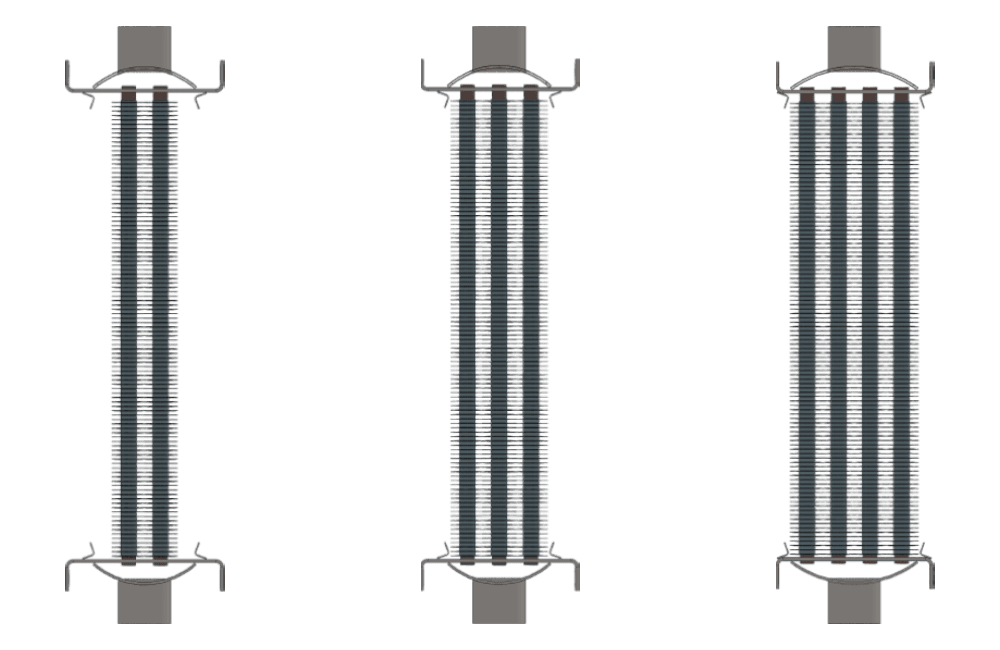

Расчет аэродинамического сопротивления парового калорифера
Для расчета аэродинамического сопротивления паровых калориферов используются эмпирические формулы с соответствующими аппроксимационными коэффициентами всех моделей паровых воздухонагревателей производства нашего предприятия с разным количеством рядов. Массовая скорость воздуха в фронтальном сечении теплообменника: оптимальная 3-5 кг/м2•с, допустимая 1.5-8 кг/м2•с. С увеличением весовой скорости в живом сечении и рядности аэродинамические потери возрастают. Упрощенный метод включает готовые табличные данные, рассчитанные на все модели выпускаемых нашим предприятием паровоздушных воздухонагревателей КПСк, КП и КФБ-А П.
Формула для расчета аэродинамического сопротивления парового калорифера имеет вид: ΔP = B • V m
- ΔP – аэродинамическое сопротивление, Па;
- B – значение из таблицы, принимаемое в зависимости от модели и рядности воздухонагревателя;
- V – действительная массовая скорость воздуха в фронтальном сечении, кг/м2•с;
- m – значение из таблицы, принимаемое в зависимости от модели и рядности воздухонагревателя.
| Эмпирические зависимости для расчета аэродинамического сопротивления паровых калориферов КПСК | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Калорифер КПСк2 двухрядная модель | B | m | Калорифер КПСк3 трехрядная модель | B | m | Калорифер КПСк4 четырехрядная модель | B | m | |||
| 4.23 | 1.832 | 6.05 | 1.832 | 8.63 | 1.833 | ||||||
| Эмпирические зависимости для расчета аэродинамического сопротивления паровых калориферов КП и КФБ-А П | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Калорифер КП3 Калорифер КФБ А3 трехрядная модель | B | m | Калорифер КП4 Калорифер КФБ А4 четырехрядная модель | B | m | ||||||
| 6.37 | 1.864 | 8.67 | 1.848 | ||||||||
Пример расчета 4
Подсчитать аэродинамическое сопротивление парового калорифера КПСк 2-6 при массовой скорости воздуха в фронтальном сечении 5.3 кг/м2•с.
ΔP = 4.23 • 5.31.832 = 4.23 • 21.23 = 89.80
- ΔP – аэродинамическое сопротивление, Па;
- 4.23 – значение из таблицы, выбранное для двухрядных калориферов КПСк;
- 5.3 – принятая массовая скорость воздуха в фронтальном сечении, кг/м2•с;
- 1.832 – значение из таблицы, выбранное для двухрядных калориферов КПСк.
Пример расчета 5
Вычислить аэродинамическое сопротивление парового калорифера КП 307 при массовой скорости воздуха в фронтальном сечении 3.6 кг/м2•с.
ΔP = 6.37 • 3.61.864 = 6.37 • 10.89 = 69.37
- ΔP – аэродинамическое сопротивление, Па;
- 4.23 – значение из таблицы, выбранное для трехрядных калориферов КП;
- 3.6 – принятая массовая скорость воздуха в фронтальном сечении, кг/м2•с;
- 1.864 – значение из таблицы, выбранное для трехрядных калориферов КП.
Пример расчета 6
Рассчитать аэродинамическое сопротивление парового калорифера КФБ-12 А4 при массовой скорости воздуха в фронтальном сечении 7.2 кг/м2•с.
ΔP = 8.67 • 7.21.848 = 8.67 • 38.40 = 332.93
- ΔP – аэродинамическое сопротивление, Па;
- 8.67 – значение из таблицы, выбранное для четырехрядных калориферов КФБ-А;
- 7.2 – принятая массовая скорость воздуха в фронтальном сечении, кг/м2•с;
- 1.848 – значение из таблицы, выбранное для четырехрядных калориферов КФБ-А.
Таблицы коэффициентов теплопередачи и аэродинамического сопротивления паровых калориферов
В таблицах представлены значения коэффициентов теплопередачи паровых калориферов всех серий, выпускаемых предприятием ООО Т.С.Т. Отдельной строкой выложены данные по аэродинамическому сопротивлению.
Пример расчета 7
Рассчитать коэффициент теплопередачи и аэродинамическое сопротивление парового воздухоподогревателя КПСк 4-10 с учетом массовой скорости в набегающем потоке 5.2 кг/м2•с. В таблице для четырехрядных калориферов КПСк4 находим теплообменник КПСк 4-10. На линии расположения показателей значений теплопередачи, останавливаемся на пересечении нужной нам массовой скорости. Отмечаем значения коэффициента теплопередачи и аэродинамического сопротивления в нижней строке. При необходимости корректируем показатели. Коэффициент теплопередачи калорифера КПСк 4-10 при массовой скорости во фронтальном сечении 5.2 кг/м2•с составляет 56.90 Вт/(м2•°C), аэродинамическое сопротивление - 177.4 Па.
Таблица коэффициентов теплопередачи и аэродинамического сопротивления калориферов КПСк2 двухрядных
| Коэффициенты теплопередачи двухрядных паровых калориферов КПСк 2, (Вт/(м2•°С) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Калориферы КПСк 2 | Длина теплоотдающего элемента (в свету), м | Массовая скорость движения воздуха во фронтальном сечении двухрядных калориферов КПСк-2, (Vp)Н, кг/м2с | ||||||||||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 | 7.0 | 8.0 | ||
| КПСк 2-1 | 0.530 | 41.50 | 45.99 | 49.80 | 53.15 | 56.16 | 58.90 | 61.43 | 63.78 | 65.99 | 68.07 | 70.04 | 71.92 | 75.43 |
| КПСк 2-2 | 0.655 | 40.87 | 45.29 | 49.04 | 52.34 | 55.30 | 58.00 | 60.49 | 62.81 | 64.98 | 67.04 | 68.98 | 70.83 | 74.29 |
| КПСк 2-3 | 0.780 | 40.36 | 44.73 | 48.44 | 51.69 | 54.62 | 57.28 | 59.74 | 62.03 | 64.18 | 66.20 | 68.12 | 69.95 | 73.37 |
| КПСк 2-4 | 0.905 | 39.93 | 44.25 | 47.92 | 51.14 | 54.03 | 56.67 | 59.10 | 61.37 | 63.49 | 65.49 | 67.39 | 69.20 | 72.58 |
| КПСк 2-5 | 1.155 | 39.24 | 43.48 | 47.08 | 50.25 | 53.09 | 55.68 | 58.08 | 60.30 | 62.39 | 64.36 | 66.22 | 68.00 | 71.32 |
| КПСк 2-6 | 0.530 | 41.50 | 45.99 | 49.80 | 53.15 | 56.16 | 58.90 | 61.43 | 63.78 | 65.99 | 68.07 | 70.04 | 71.92 | 75.43 |
| КПСк 2-7 | 0.655 | 40.87 | 45.29 | 49.04 | 52.34 | 55.30 | 58.00 | 60.49 | 62.81 | 64.98 | 67.04 | 68.98 | 70.83 | 74.29 |
| КПСк 2-8 | 0.780 | 40.36 | 44.73 | 48.44 | 51.69 | 54.62 | 57.28 | 59.74 | 62.03 | 64.18 | 66.20 | 68.12 | 69.95 | 73.37 |
| КПСк 2-9 | 0.905 | 39.93 | 44.25 | 47.92 | 51.14 | 54.03 | 56.67 | 59.10 | 61.37 | 63.49 | 65.49 | 67.39 | 69.20 | 72.58 |
| КПСк 2-10 | 1.155 | 39.24 | 43.48 | 47.08 | 50.25 | 53.09 | 55.68 | 58.08 | 60.30 | 62.39 | 64.36 | 66.22 | 68.00 | 71.32 |
| КПСк 2-11 | 1.655 | 38.23 | 43.36 | 45.88 | 48.96 | 51.73 | 54.25 | 56.59 | 58.76 | 60.79 | 62.70 | 64.54 | 66.25 | 69.49 |
| КПСк 2-12 | 1.655 | 38.23 | 43.36 | 45.88 | 48.96 | 51.73 | 54.25 | 56.59 | 58.76 | 60.79 | 62.70 | 64.54 | 66.25 | 69.49 |
| Аэродинамическое сопротивление, ПА | 9 | 15 | 23 | 32 | 42 | 54 | 67 | 81 | 96 | 113 | 131 | 149 | 191 | |
Таблица коэффициентов теплопередачи и аэродинамического сопротивления калориферов КПСк3 трехрядных
| Коэффициенты теплопередачи трехрядных паровых калориферов КПСк 3, (Вт/(м2•°С) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Калориферы КПСк 3 | Длина теплоотдающего элемента (в свету), м | Массовая скорость движения воздуха во фронтальном сечении трехрядных калориферов КПСк-3, (Vp)Н, кг/м2с | ||||||||||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 | 7.0 | 8.0 | ||
| КПСк 3-1 | 0.530 | 37.24 | 41.84 | 45.79 | 49.30 | 52.48 | 55.40 | 58.10 | 60.63 | 63.02 | 65.28 | 67.43 | 69.49 | 73.35 |
| КПСк 3-2 | 0.655 | 36.72 | 41.26 | 45.16 | 48.62 | 51.75 | 54.63 | 57.30 | 59.79 | 62.15 | 64.37 | 66.50 | 68.52 | 72.33 |
| КПСк 3-3 | 0.780 | 36.30 | 40.78 | 44.64 | 48.06 | 51.16 | 54.00 | 56.64 | 59.11 | 61.43 | 63.64 | 65.73 | 67.74 | 71.50 |
| КПСк 3-4 | 0.905 | 35.94 | 40.39 | 44.20 | 47.59 | 50.66 | 53.47 | 56.09 | 58.53 | 60.84 | 63.02 | 65.09 | 67.08 | 70.80 |
| КПСк 3-5 | 1.155 | 35.37 | 39.74 | 43.50 | 46.83 | 49.85 | 52.62 | 55.19 | 57.59 | 59.86 | 62.01 | 64.05 | 66.00 | 69.67 |
| КПСк 3-6 | 0.530 | 37.24 | 41.84 | 45.79 | 49.30 | 52.48 | 55.40 | 58.10 | 60.63 | 63.02 | 65.28 | 67.43 | 69.49 | 73.35 |
| КПСк 3-7 | 0.655 | 36.72 | 41.26 | 45.16 | 48.62 | 51.75 | 54.63 | 57.30 | 59.79 | 62.15 | 64.37 | 66.50 | 68.52 | 72.33 |
| КПСк 3-8 | 0.780 | 36.30 | 40.78 | 44.64 | 48.06 | 51.16 | 54.00 | 56.64 | 59.11 | 61.43 | 63.64 | 65.73 | 67.74 | 71.50 |
| КПСк 3-9 | 0.905 | 35.94 | 40.39 | 44.20 | 47.59 | 50.66 | 53.47 | 56.09 | 58.53 | 60.84 | 63.02 | 65.09 | 67.08 | 70.80 |
| КПСк 3-10 | 1.155 | 35.37 | 39.74 | 43.50 | 46.83 | 49.85 | 52.62 | 55.19 | 57.59 | 59.86 | 62.01 | 64.05 | 66.00 | 69.67 |
| КПСк 3-11 | 1.655 | 34.54 | 38.80 | 42.47 | 45.73 | 48.67 | 51.38 | 53.89 | 56.24 | 58.45 | 60.55 | 62.55 | 64.45 | 68.03 |
| КПСк 3-12 | 1.655 | 34.54 | 38.80 | 42.47 | 45.73 | 48.67 | 51.38 | 53.89 | 56.24 | 58.45 | 60.55 | 62.55 | 64.45 | 68.03 |
| Аэродинамическое сопротивление, ПА | 13 | 22 | 32 | 45 | 60 | 77 | 95 | 115 | 137 | 161 | 187 | 214 | 273 | |
Таблица коэффициентов теплопередачи и аэродинамического сопротивления калориферов КПСк4 четырехрядных
| Коэффициенты теплопередачи четырехрядных паровых калориферов КПСк 4, (Вт/(м2•°С) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Калориферы КПСк 4 | Длина теплоотдающего элемента (в свету), м | Массовая скорость движения воздуха во фронтальном сечении четырехрядных калориферов КПСк-4, (Vp)Н, кг/м2с | ||||||||||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 | 7.0 | 8.0 | ||
| КПСк 4-1 | 0.530 | 32.39 | 37.14 | 41.3 | 45.05 | 48.48 | 51.66 | 54.64 | 57.45 | 60.11 | 62.66 | 65.09 | 67.42 | 71.85 |
| КПСк 4-2 | 0.655 | 32.14 | 36.86 | 40.99 | 44.7 | 48.11 | 51.27 | 54.22 | 57.01 | 59.66 | 62.18 | 64.59 | 66.91 | 71.3 |
| КПСк 4-3 | 0.780 | 31.94 | 36.63 | 40.73 | 44.43 | 47.81 | 50.95 | 53.88 | 56.65 | 59.29 | 61.79 | 64.19 | 66.5 | 70.86 |
| КПСк 4-4 | 0.905 | 31.77 | 36.43 | 40.51 | 44.19 | 47.55 | 50.67 | 53.6 | 56.35 | 58.97 | 61.46 | 63.85 | 66.14 | 70.48 |
| КПСк 4-5 | 1.155 | 31.49 | 36.11 | 40.16 | 43.8 | 47.14 | 50.23 | 53.13 | 55.86 | 58.45 | 60.92 | 63.29 | 65.56 | 69.86 |
| КПСк 4-6 | 0.530 | 32.39 | 37.14 | 41.3 | 45.05 | 48.48 | 51.66 | 54.64 | 57.45 | 60.11 | 62.66 | 65.09 | 67.42 | 71.85 |
| КПСк 4-7 | 0.655 | 32.14 | 36.86 | 40.99 | 44.7 | 48.11 | 51.27 | 54.22 | 57.01 | 59.66 | 62.18 | 64.59 | 66.91 | 71.3 |
| КПСк 4-8 | 0.780 | 31.94 | 36.63 | 40.73 | 44.43 | 47.81 | 50.95 | 53.88 | 56.65 | 59.29 | 61.79 | 64.19 | 66.5 | 70.86 |
| КПСк 4-9 | 0.905 | 31.77 | 36.43 | 40.51 | 44.19 | 47.55 | 50.67 | 53.6 | 56.35 | 58.97 | 61.46 | 63.85 | 66.14 | 70.48 |
| КПСк 4-10 | 1.155 | 31.49 | 36.11 | 40.16 | 43.8 | 47.14 | 50.23 | 53.13 | 55.86 | 58.45 | 60.92 | 63.29 | 65.56 | 69.86 |
| КПСк 4-11 | 1.655 | 31.09 | 35.65 | 39.64 | 43.24 | 46.53 | 49.58 | 52.44 | 55.14 | 57.7 | 60.14 | 62.47 | 64.72 | 68.96 |
| КПСк 4-12 | 1.655 | 31.09 | 35.65 | 39.64 | 43.24 | 46.53 | 49.58 | 52.44 | 55.14 | 57.7 | 60.14 | 62.47 | 64.72 | 68.96 |
| Аэродинамическое сопротивление, ПА | 18 | 31 | 46 | 65 | 86 | 110 | 136 | 165 | 196 | 230 | 267 | 306 | 390 | |
Таблица коэффициентов теплопередачи и аэродинамического сопротивления калориферов КП3 трехрядных
| Коэффициенты теплопередачи трехрядных паровых калориферов КП 3, (Вт/(м2•°С) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Калориферы КП 3 | Длина теплоотдающего элемента (в свету), м | Массовая скорость движения воздуха во фронтальном сечении трехрядных калориферов КП-3, (Vp)Н, кг/м2с | ||||||||||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 | 7.0 | 8.0 | ||
| КП 306 | 0.530 | 54.2 | 61.4 | 67.6 | 73.1 | 78.1 | 82.8 | 87.1 | 91.1 | 94.9 | 98.6 | 102.0 | 105.3 | 111.6 |
| КП 307 | 0.655 | 53.4 | 60.5 | 66.6 | 72.0 | 76.9 | 81.5 | 85.8 | 89.7 | 93.5 | 97.1 | 100.5 | 103.7 | 109.9 |
| КП 308 | 0.780 | 52.7 | 59.7 | 65.7 | 71.1 | 76.0 | 80.5 | 84.7 | 88.6 | 92.3 | 95.9 | 99.2 | 102.4 | 108.5 |
| КП 309 | 0.905 | 52.2 | 59.1 | 65.0 | 70.3 | 75.2 | 79.6 | 83.8 | 87.7 | 91.4 | 94.8 | 98.2 | 101.4 | 107.4 |
| КП 310 | 1.155 | 51.3 | 58.0 | 63.9 | 69.1 | 73.9 | 78.3 | 82.3 | 86.1 | 89.8 | 93.2 | 96.5 | 99.6 | 105.5 |
| КП 311 | 1.655 | 50.0 | 56.6 | 62.3 | 67.4 | 72.0 | 76.2 | 80.2 | 83.9 | 87.5 | 90.8 | 94.0 | 97.0 | 102.8 |
| КП 312 | 1.655 | 50.0 | 56.6 | 62.3 | 67.4 | 72.0 | 76.2 | 80.2 | 83.9 | 87.5 | 90.8 | 94.0 | 97.0 | 102.8 |
| Аэродинамическое сопротивление, ПА | 14 | 23 | 35 | 49 | 66 | 84 | 105 | 128 | 153 | 180 | 209 | 240 | 307 | |
Таблица коэффициентов теплопередачи и аэродинамического сопротивления калориферов КП4 четырехрядных
| Коэффициенты теплопередачи четырехрядных паровых калориферов КП 4, (Вт/(м2•°С) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Калориферы КП 4 | Длина теплоотдающего элемента (в свету), м | Массовая скорость движения воздуха во фронтальном сечении четырехрядных калориферов КП-4, (Vp)Н, кг/м2с | ||||||||||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 | 7.0 | 8.0 | ||
| КП 406 | 0.530 | 46.5 | 53.0 | 58.6 | 63.6 | 68.2 | 72.4 | 76.4 | 80.1 | 83.7 | 87.0 | 90.2 | 93.3 | 99.1 |
| КП 407 | 0.655 | 45.9 | 52.3 | 57.8 | 62.8 | 67.3 | 71.5 | 75.4 | 79.1 | 82.6 | 85.9 | 89.0 | 92.1 | 97.8 |
| КП 408 | 0.780 | 45.4 | 51.7 | 57.2 | 62.1 | 66.6 | 70.7 | 74.6 | 78.2 | 81.7 | 84.9 | 88.1 | 91.1 | 96.7 |
| КП 409 | 0.905 | 45.0 | 51.2 | 56.6 | 61.5 | 65.9 | 70.0 | 73.9 | 77.5 | 80.9 | 84.1 | 87.2 | 90.2 | 95.8 |
| КП 410 | 1.155 | 44.3 | 50.4 | 55.8 | 60.6 | 64.9 | 69.0 | 72.8 | 76.3 | 79.7 | 82.9 | 85.9 | 88.8 | 94.4 |
| КП 411 | 1.655 | 43.3 | 49.3 | 54.5 | 59.2 | 63.5 | 67.4 | 71.1 | 74.6 | 77.9 | 81.0 | 84.0 | 86.8 | 92.2 |
| КП 412 | 1.655 | 43.3 | 49.3 | 54.5 | 59.2 | 63.5 | 67.4 | 71.1 | 74.6 | 77.9 | 81.0 | 84.0 | 86.8 | 92.2 |
| Аэродинамическое сопротивление, ПА | 18 | 31 | 47 | 66 | 88 | 112 | 140 | 170 | 202 | 238 | 276 | 316 | 404 | |
Таблица коэффициентов теплопередачи и аэродинамического сопротивления калориферов КФБ-А3 трехрядных
| Коэффициенты теплопередачи трехрядных паровых калориферов КФБ-А 3, (Вт/(м2•°С) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Калориферы КФБ-А 3 | Длина теплоотдающего элемента (в свету), м | Массовая скорость движения воздуха во фронтальном сечении трехрядных калориферов КФБ-А-3, (Vp)Н, кг/м2с | ||||||||||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 | 7.0 | 8.0 | ||
| КФБ-2 А3 | 0.560 | 54.0 | 61.1 | 67.3 | 72.8 | 77.8 | 82.4 | 86.7 | 90.8 | 94.6 | 98.2 | 101.6 | 104.9 | 111.1 |
| КФБ-3 А3 | 0.560 | 54.0 | 61.1 | 67.3 | 72.8 | 77.8 | 82.4 | 86.7 | 90.8 | 94.6 | 98.2 | 101.6 | 104.9 | 111.1 |
| КФБ-4 А3 | 0.710 | 53.1 | 60.1 | 66.2 | 71.6 | 76.5 | 81.0 | 85.3 | 89.2 | 93.0 | 96.5 | 99.9 | 103.1 | 109.3 |
| КФБ-5 А3 | 0.710 | 53.1 | 60.1 | 66.2 | 71.6 | 76.5 | 81.0 | 85.3 | 89.2 | 93.0 | 96.5 | 99.9 | 103.1 | 109.3 |
| КФБ-6 А3 | 0.860 | 52.4 | 59.3 | 65.3 | 70.6 | 75.5 | 79.9 | 84.1 | 88.0 | 91.7 | 95.2 | 98.5 | 101.7 | 107.8 |
| КФБ-7 А3 | 0.860 | 52.4 | 59.3 | 65.3 | 70.6 | 75.5 | 79.9 | 84.1 | 88.0 | 91.7 | 95.2 | 98.5 | 101.7 | 107.8 |
| КФБ-8 А3 | 1.010 | 51.8 | 58.6 | 64.5 | 69.8 | 74.6 | 79.0 | 83.1 | 87.0 | 90.6 | 94.1 | 97.4 | 100.6 | 106.5 |
| КФБ-9 А3 | 1.010 | 51.8 | 58.6 | 64.5 | 69.8 | 74.6 | 79.0 | 83.1 | 87.0 | 90.6 | 94.1 | 97.4 | 100.6 | 106.5 |
| КФБ-10 А3 | 1.160 | 51.3 | 58.0 | 63.9 | 69.1 | 73.9 | 78.2 | 82.3 | 86.1 | 89.7 | 93.2 | 96.4 | 99.6 | 105.5 |
| КФБ-11 А3 | 1.160 | 51.3 | 58.0 | 63.9 | 69.1 | 73.9 | 78.2 | 82.3 | 86.1 | 89.7 | 93.2 | 96.4 | 99.6 | 105.5 |
| КФБ-12 А3 | 1.310 | 50.8 | 57.5 | 63.3 | 68.5 | 73.2 | 77.5 | 81.6 | 85.4 | 88.9 | 92.3 | 95.6 | 98.7 | 104.5 |
| КФБ-13 А3 | 1.310 | 50.8 | 57.5 | 63.3 | 68.5 | 73.2 | 77.5 | 81.6 | 85.4 | 88.9 | 92.3 | 95.6 | 98.7 | 104.5 |
| КФБ-14 А3 | 1.460 | 50.4 | 57.1 | 62.8 | 68.0 | 72.6 | 76.9 | 80.9 | 84.7 | 88.3 | 91.6 | 94.8 | 97.9 | 103.7 |
| Аэродинамическое сопротивление, ПА | 14 | 23 | 35 | 49 | 66 | 84 | 105 | 128 | 153 | 180 | 209 | 240 | 307 | |
Таблица коэффициентов теплопередачи и аэродинамического сопротивления калориферов КФБ-А4 четырехрядных
| Коэффициенты теплопередачи четырехрядных паровых калориферов КФБ-А 4, (Вт/(м2•°С) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Калориферы КФБ-А 4 | Длина теплоотдающего элемента (в свету), м | Массовая скорость движения воздуха во фронтальном сечении четырехрядных калориферов КФБ-А-4, (Vp)Н, кг/м2с | ||||||||||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 | 7.0 | 8.0 | ||
| КФБ-2 А4 | 0.560 | 46.3 | 52.8 | 58.4 | 63.4 | 68.0 | 72.2 | 76.1 | 79.9 | 83.4 | 86.7 | 89.9 | 93.0 | 98.8 |
| КФБ-3 А4 | 0.560 | 46.3 | 52.8 | 58.4 | 63.4 | 68.0 | 72.2 | 76.1 | 79.9 | 83.4 | 86.7 | 89.9 | 93.0 | 98.8 |
| КФБ-4 А4 | 0.710 | 45.7 | 52.0 | 57.5 | 62.5 | 67.0 | 71.1 | 75.0 | 78.7 | 82.1 | 85.4 | 88.6 | 91.6 | 97.3 |
| КФБ-5 А4 | 0.710 | 45.7 | 52.0 | 57.5 | 62.5 | 67.0 | 71.1 | 75.0 | 78.7 | 82.1 | 85.4 | 88.6 | 91.6 | 97.3 |
| КФБ-6 А4 | 0.860 | 45.1 | 51.4 | 56.8 | 61.7 | 66.2 | 70.3 | 74.1 | 77.7 | 81.1 | 84.4 | 87.5 | 90.5 | 96.1 |
| КФБ-7 А4 | 0.860 | 45.1 | 51.4 | 56.8 | 61.7 | 66.2 | 70.3 | 74.1 | 77.7 | 81.1 | 84.4 | 87.5 | 90.5 | 96.1 |
| КФБ-8 А4 | 1.010 | 44.7 | 50.9 | 56.3 | 61.1 | 65.5 | 69.6 | 73.4 | 77.0 | 80.3 | 83.6 | 86.6 | 89.6 | 95.2 |
| КФБ-9 А4 | 1.010 | 44.7 | 50.9 | 56.3 | 61.1 | 65.5 | 69.6 | 73.4 | 77.0 | 80.3 | 83.6 | 86.6 | 89.6 | 95.2 |
| КФБ-10 А4 | 1.160 | 44.3 | 50.4 | 55.8 | 60.6 | 64.9 | 69.0 | 72.7 | 76.3 | 79.6 | 82.8 | 85.9 | 88.8 | 94.3 |
| КФБ-11 А4 | 1.160 | 44.3 | 50.4 | 55.8 | 60.6 | 64.9 | 69.0 | 72.7 | 76.3 | 79.6 | 82.8 | 85.9 | 88.8 | 94.3 |
| КФБ-12 А4 | 1.310 | 43.9 | 50.0 | 55.3 | 60.1 | 64.4 | 68.4 | 72.2 | 75.7 | 79.0 | 82.2 | 85.2 | 88.1 | 93.6 |
| КФБ-13 А4 | 1.310 | 43.9 | 50.0 | 55.3 | 60.1 | 64.4 | 68.4 | 72.2 | 75.7 | 79.0 | 82.2 | 85.2 | 88.1 | 93.6 |
| КФБ-14 А4 | 1.460 | 43.6 | 49.7 | 55.0 | 59.7 | 64.0 | 68.0 | 71.7 | 75.2 | 78.5 | 81.6 | 84.6 | 87.5 | 93.0 |
| Аэродинамическое сопротивление, ПА | 18 | 31 | 47 | 66 | 88 | 112 | 140 | 170 | 202 | 238 | 275 | 316 | 405 | |
