Электрокалориферная установка СФОЦ-60
Назначение и условия эксплуатации установки СФОЦ-60
Электрокалориферная установка СФОЦ-60 служит для нагрева и подачи воздуха в здания различного назначения. Электрические воздушные нагреватели СФОЦ (ЭКОЦ) 60 могут использоваться как в качестве приточно-вентиляционной установки, так и в составе воздушно-тепловой завесы. К достоинствам данного теплового оборудования можно отнести автономность его работы и эффективный и экономичный обогрев помещений. Электрическая воздушная установка СФОЦ (ЭКОЦ) 60 может эксплуатироваться и в режиме рециркуляции. Производство электрокалориферных установок СФОЦ-60 осуществляется в соответствии с техническими параметрами ТУ 3442-005-55613706-02. Ориентировочный объем обогреваемого установкой помещения – от 1400 до 1900 м3. Электрические тепловентиляторы рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

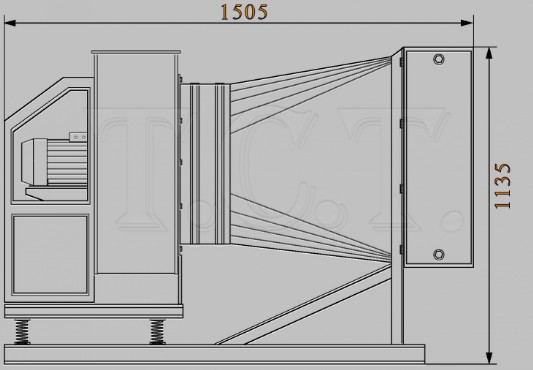

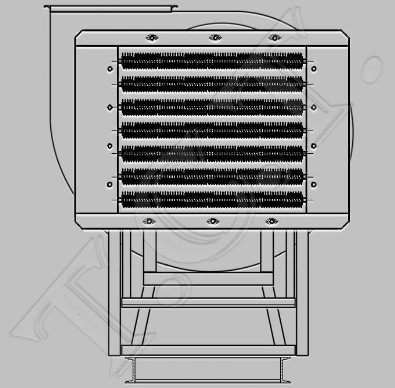

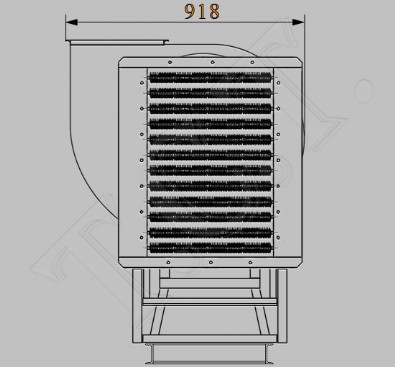

Устройство и чертеж воздушной установки СФОЦ-60

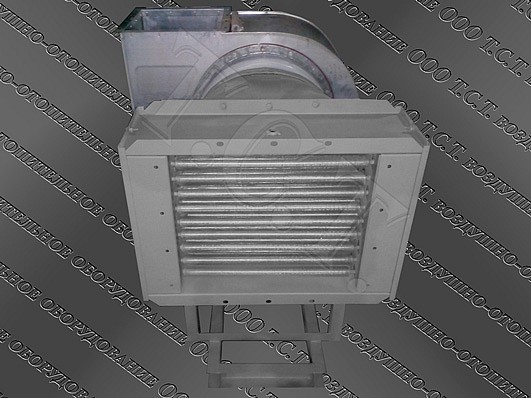

Электрокалориферная установка СФОЦ-60 представляет собой несущую сварную раму с установленными на ней электрокалорифером СФО-60 с тремя секциями оребренных нагревателей и центробежным вентилятором ВР 85-77 № 5 (0.75 кВт/1000 об./мин.). Для более равномерного обдува ТЭНРов, электрический калорифер расположен со стороны всасывания вентилятора.
Технические характеристики и комплектация СФОЦ-60
Электрокалорифер СФО-60, один из двух основных узлов агрегата, представляет собой металлический модуль с расположенными в три ряда элементами нагрева – оребренными тэнами. Для более подробного ознакомления с характеристиками калорифера нужно перейти по ссылке. Для технического обслуживания и замены ТЭНов, каждая электрокалориферная промышленная установка СФОЦ-60 производства ООО Т.С.Т комплектуется запасными электрическими трубчатыми нагревателями в количестве пяти штук.
Работа электрокалориферных установок СФОЦ-60 может контролироваться соответствующим шкафом управления. Электрический щит управления поставляется по отдельному заказу, комплектуется тремя видами электромагнитных коммутационных устройств и обеспечивает защиту установки от перегрева, перегрузок по току и других возможных аварийных ситуаций.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска электрической установки СФОЦ (ЭКОЦ) 60 в работу.
| Электрокалориферная установка СФОЦ-60. Технические характеристики | |
|---|---|
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Число фаз питающей сети | 3 |
| Напряжение на нагревателе, В | 220 |
| Тип ТЭНов | оребренные |
| Схема соединения нагревателей | звезда |
| Установленная мощность электрокалорифера, кВт | 67.5 |
| Количество электрических секций | 3 |
| Мощность одной секции электрокалорифера, кВт | 22.5 |
| Производительность по воздуху, м3/час | 2200 - 5700 |
| Аэродинамическое сопротивление калорифера, не более, Па | 250 |
| Давление, развиваемое вентилятором, Па | 350 - 190 |
| Перепад t входящего / выходящего воздуха, °С | 55 |
| Номер комплектуемого вентилятора ВР 85-77 (ВЦ 4-75) | 5 |
| Двигатель вентилятора, кВт | 0.75 |
| об/мин | 1000 |
| Расчетный ток линии электрокалорифера, А | 103 |
| Расчетный ток одной секции электрокалорифера, А | 34 |
| Расчетный ток линии электродвигателя вентилятора, А | 3 |
| Пусковые токи электродвигателя, А | 12 |
| Расчетный ток магистрали, питающей установку, А | 106 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 25 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 10 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 2.5 |
| Внешние габаритные размеры, мм | 1505 х 918 х 1135 |
| Масса агрегата в сборе, кг | 159 |
Электрическая схема подключения воздухонагревательной установки СФОЦ-60
Ниже представлена принципиальная схема подключения установки без комплектации шкафом управления. Отдельную электрическую схему подключения электрокалорифера СФО-60 и подключение СФОЦ-60 со шкафом управления калорифером ШУК-60 можно посмотреть, перейдя по ссылкам выше. Установку электрического воздушного нагревателя следует осуществлять согласно представленной электросхемы соединения и выложенной выше технической информации.
Монтаж, подключение и порядок работы промышленной установки СФОЦ-60
Установку и подключение агрегата СФОЦ (ЭКОЦ) 60 следует начать с осмотра на предмет повреждений и других дефектов основных узлов, образовавшихся при
транспортировке. Электрокалорифер и вентилятор подключить к трехфазной электрической сети кабелями в соответствии с ПУЭ и технической информации из таблицы.
Каркас установки, электрокалорифер и вентилятор должны быть надежно заземлены.
При эксплуатации тепловентилятора без шкафа управления, рекомендуется оборудовать электрическую сеть аппаратурой управления и защиты. Выбор аппаратуры управления
и защиты, включающей в себя: устройства защитного отключения, магнитные пускатели, тепловое, температурное и ветровое реле производится по расчетным
и пусковым токам, токам короткого замыкания и расцепления.
Для ограничения температуры на поверхности алюминиевого оребрения ТЭНа, по отдельному запросу, можно купить температурное реле ТРМ-11.
Установка для приточной вентиляции СФОЦ-60 может дополнительно комплектоваться ветровым реле. При аварийном отключении вентилятора, происходит
размыкание контактов реле, разрывается цепь управления, и отключаются все секции нагревательных элементов.
Перед пуском установки необходимо проверить:
- надежность заземления каркаса установки, электрокалорифера, двигателя вентилятора;
- затяжку всех доступных контактных соединений и при необходимости подтянуть;
- сопротивление изоляции нагревательных секций относительно корпуса электрокалорифера, которое должно быть не менее 0.5 МОм;
- плотность присоединения установки к вентиляционным каналам, для предотвращения возможной утечки воздуха.
