Электрокалориферная установка СФОЦ-16
Сфера применения электрической установки СФОЦ-16
Электрокалориферная установка СФОЦ-16 предназначена для локального воздушного обогрева рабочих мест, бытовых и малых производственных помещений. Холодный воздушный поток, проходя через установленный на раме электрический воздухонагреватель, подается центробежным вентилятором в вентиляционную систему или непосредственно в отапливаемое помещение. В зимнее время, применение установок данного типа на строительных площадках позволяет существенно ускорить процесс высыхания различных стройматериалов. Производство установок СФОЦ-16 осуществляется согласно техническим условиям ТУ 3442-005-55613706-02. Ориентировочный объем обогреваемого установкой помещения – от 300 до 400 м3. Установки рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

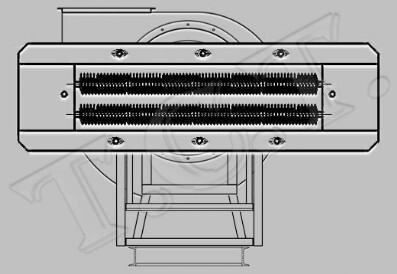

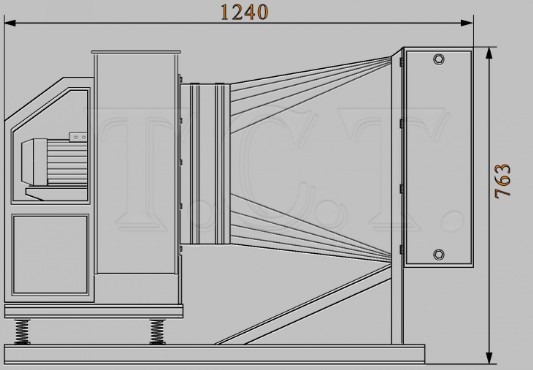

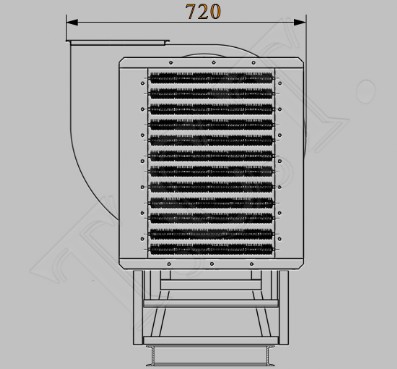

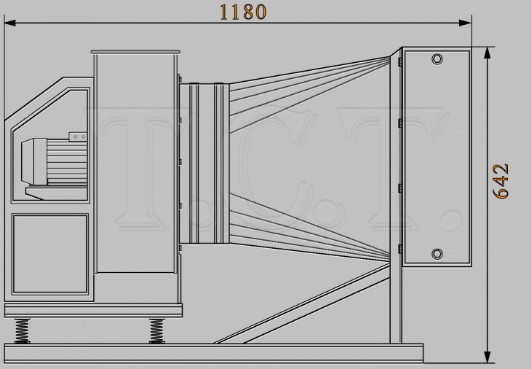

Конструкция и чертеж электрокалориферной установки СФОЦ-16

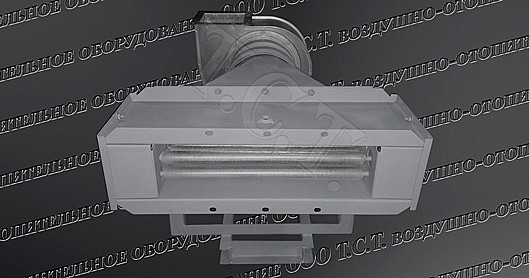

Электрокалориферная установка СФОЦ-16 состоит из электрического калорифера мощностью 15 кВт и радиального вентилятора ВР 85-77 № 2.5 (0.25 кВт/1500 об./мин.), соединенных между собой переходником – диффузором через мягкую вставку. В целях равномерного обдува нагревательных элементов калорифер размещается перед входом в вентилятор.
Технические характеристики и комплектация СФОЦ-16
Электрический канальный калорифер СФО-16, комплектуемый к агрегату, может использоваться как автономный отопительный модуль в приточно-вентиляционных системах. Для технического обслуживания и замены ТЭНов, каждая электрокалориферная промышленная установка СФОЦ-16 производства ООО Т.С.Т комплектуется запасными электрическими нагревателями в количестве двух штук.
Наше предприятие дополнительно производит и осуществляет продажу шкафов ШУК-16, предназначенных для управления соответствующей установки. Блок управления оснащен тремя видами реле и обеспечивает защиту тепловентилятора СФОЦ-16 от аварийных режимов работы.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска электрической установки СФОЦ (ЭКОЦ) 16 в работу.
| Электрокалориферная установка СФОЦ-16. Технические характеристики | |
|---|---|
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Число фаз питающей сети | 3 |
| Напряжение на нагревателе, В | 220 |
| Тип ТЭНов | оребренные |
| Схема соединения нагревателей | звезда |
| Установленная мощность электрокалорифера, кВт | 15 |
| Количество электрических секций | 2 |
| Мощность одной секции электрокалорифера, кВт | 7.5 |
| Производительность по воздуху, м3/час | 400 - 1050 |
| Аэродинамическое сопротивление калорифера, не более, Па | 150 |
| Давление, развиваемое вентилятором, Па | 190 - 100 |
| Перепад t входящего / выходящего воздуха, °С | 30 |
| Номер комплектуемого вентилятора ВР 85-77 (ВЦ 4-75) | 2.5 |
| Двигатель вентилятора, кВт | 0.25 |
| об/мин | 1500 |
| Расчетный ток линии электрокалорифера, А | 23 |
| Расчетный ток одной секции электрокалорифера, А | 11 |
| Расчетный ток линии электродвигателя вентилятора, А | 1 |
| Пусковые токи электродвигателя, А | 5 |
| Расчетный ток магистрали, питающей установку, А | 24 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 4 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 2.5 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 1.5 |
| Внешние габаритные размеры, мм | 1180 х 720 х 642 |
| Масса агрегата в сборе, кг | 68 |
Электрическая схема подключения воздухонагревательной установки СФОЦ-16

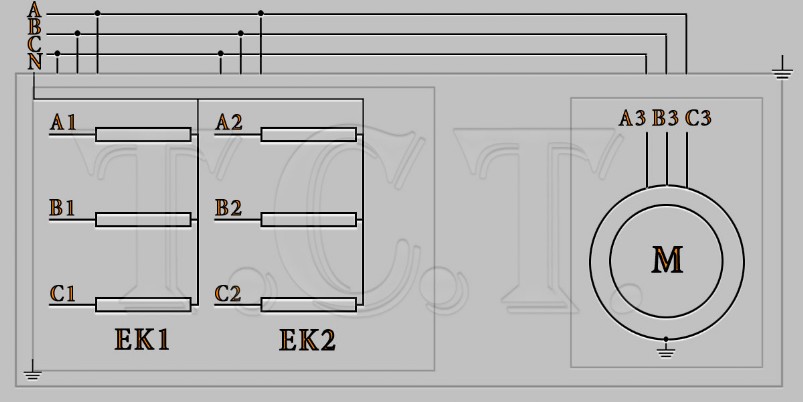

Ниже представлена принципиальная схема подключения установки без комплектации шкафом управления. Отдельную электрическую схему подключения электрокалорифера СФО-16 и подключение СФОЦ-16 со шкафом управления калорифером ШУК-16 можно посмотреть, перейдя по ссылкам выше. Установку электрического воздушного нагревателя следует осуществлять согласно представленной электросхемы соединения и выложенной выше технической информации.
Поставка, транспортирование и хранение установок СФОЦ-16
Поставка электрокалориферных установок СФОЦ-16 осуществляется на условиях самовывоза со склада предприятия. Отгрузка крупногабаритных грузов производится
на автотранспорт только с открытым верхом. По согласованию сторон, возможна доставка оборудования до местных терминалов транспортных компаний силами и за
счет Поставщика. До терминала ТК установки транспортируются в собранном виде, комплектуемый калорифер упакован стрейч-пленкой.
По обращению заказчика, установки могут поставляться на деревянных паллетах. Оборудование может быть дополнительно упаковано
в жесткую деревянную обрешетку. Доупаковка оборудования может осуществляться, за отдельную плату, силами предприятия-изготовителя,
либо транспортными компаниями с включением счета за упаковку в транспортные услуги компании по доставке груза.
Транспортирование возможно любым видом транспорта в условиях, обеспечивающих защиту от механических повреждений, а также от воздействия атмосферных осадков.
Изделие хранить в закрытых помещениях с естественной вентиляцией, в условиях, исключающих возможность воздействия
солнечных лучей, влаги, резких колебаний температуры. Температура окружающего воздуха должна быть в пределах от -25°С до +40°С.
Относительная влажность воздуха при температуре +25°С должна быть не более 80%.
