Отопительные агрегаты СТД 300. Производство, технические характеристики, цена СТД-300

Отопительные агрегаты

Отопительные агрегаты СТД-300 (производство ЗАО Т.С.Т.) – это мощные, с производительностью по воздуху 25000 м3/час, воздушные нагреватели. Наряду с высокой отдачей по теплу и хороших технических харктеристиках воздушно отопительных агрегатов СТД 300 - это определяет сферу их применения для довольно значительных по площади отапливаемых помещений.

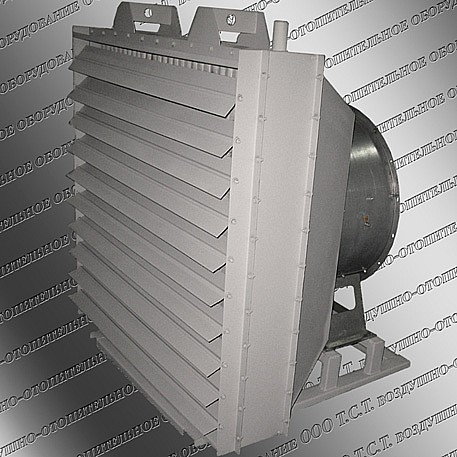

vozdushno-otopitel'nyj agregat serii std-300

Агрегат воздушно-отопительный СТД-300 устанавливается непосредственно в обогреваемом помещении. Он состоит из нескольких элементов в сборе, самые основные из которых – калорифер (воздухонагреватель) и вентилятор.

В зависимости от применяемого теплоносителя отопительные агрегаты делятся на два вида: СТД-300 на базе калорифера КСк (теплоноситель горячая или перегретая вода) или СТД-300 на базе калорифера КПСк (сухой насыщенный пар) с температурой до 180°С и рабочим давлением не более 1.0 – 1.2 Мпа (10 – 12 кгс/см2).

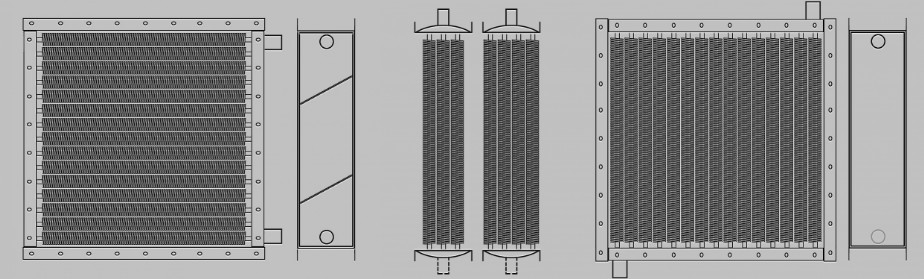

В первом случае при производстве применяется водяной воздухонагреватель – многоходовой, с горизонтальным расположением тепло несущих элементов и патрубками с одной боковой стороны. Во втором паровой – одноходовой, с вертикальным расположением трубок и патрубками с двух сторон (сверху – для подачи пара и снизу - для отвода конденсата).

Теплообменники – биметаллические. Используется несущая металлическая электросварная труба (диаметром 16 мм с толщиной стенки 1,6 мм) или стальная цельнотянутая бесшовная (диаметром 16 мм с толщиной стенки 1,5 мм) со спирально-накатным оребрением из алюминия. Общий номинальный диаметр теплового элемента, измеряемый по оребрению – 39 мм. Шаг – 2,7 мм. Водяные и паровые воздухоподогреватели (производства ЗАО Т.С.Т.) изготавливаются, в зависимости от заказа, в трех- и четырех- рядном исполнении тепло несущих трубок по ходу движения воздуха.  Для всех вариантов агрегатов СТД-300 монтируется осевой вентилятор ВО-06-300-8 мощностью 3 кВт.

Цена воздухонагревательных установок варьируется от 62000 до 68000, в зависимости от рядности устанавливаемого калорифера


Ниже представлены таблицы с основными теплотехническими характеристиками и рабочими параметрами водяных и паровых воздухонагревательных установок типа СТД-300. Расчеты выведены для четырех вариантов нагревателей:
водовоздушных (в комплектации трех и четырех рядного водяного теплообменника) и паровоздушных (с трех и четырех рядном калорифером). Выложены следующие данные: температурный режим, тепловая мощность, коэффициент теплопередачи, расход воды и пара, скорость теплоносителя, массовая скорость в фронтальном сечении.

Технические характеристики, габаритные размеры, комплектация, масса, тепловая мощность отопительных агрегатов типа СТД-300 (водяных)

Наименование агрегата

Осевой вентилятор

Мощность,кВт /   Обороты, об/мин

Номинальная производит.  по воздуху, м³/ч

Калорифер

Производительность по теплу, кВт

 150-70°    135-70°     95-70°

Температура воздуха на выходе, °C

150-70°    135-70°   95-70°

Габариты, мм
(длина * ширина *высота)

Масса, кг

СТД-300 (КСк3)

ВО-06-300-8

3.0

1500

25000

КСк3 (СТД-300)

326

307

278

52

49

46

1000х1385х1450

315

СТД-300 (КСк4)

КСк4 (СТД-300)

385

362

325

58

55

51

360

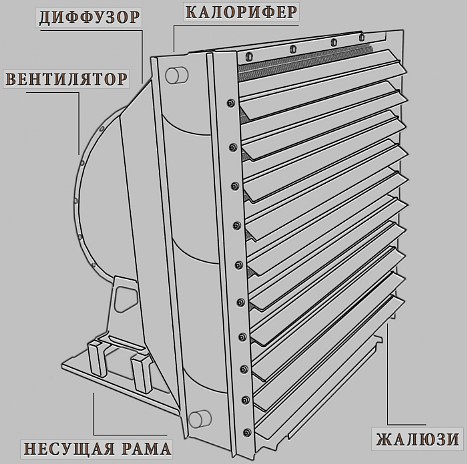

Воздушно-отопительный агрегат СТД-300 (водяной) состоит из следующих основных элементов:
1. жалюзи (поворотные шторки или лопасти) – используются для задания и изменения направления прогретого воздуха и дальнейшего его распределения по отапливаемой площади (раскрытие шторок в горизонтальной плоскости относительно воздухонагревательной установки);
• 2. калорифер (воздухонагреватель) типа КСк – используется в качестве теплообменника между первичным теплоносителем (горячей воды) и воздухом; осуществляет прогрев нагнетаемого вентилятором воздушного потока;
3. металлический переходник или диффузор - служит для направления воздуха по всему периметру теплообменника и образует единую замкнутую систему между калорифером и вентилятором;
4. осевой вентилятор ( ВО-06-300-8, мощность двигателя – 3 кВт, 1500 оборотов в минуту) - предназначен для перемещения и нагнетания воздушных масс в установку;  5. общая несущая сварная рама – металлоконструкция, на основании которой, при сборке монтируются все элементы водяной воздушной установки СТД-300.

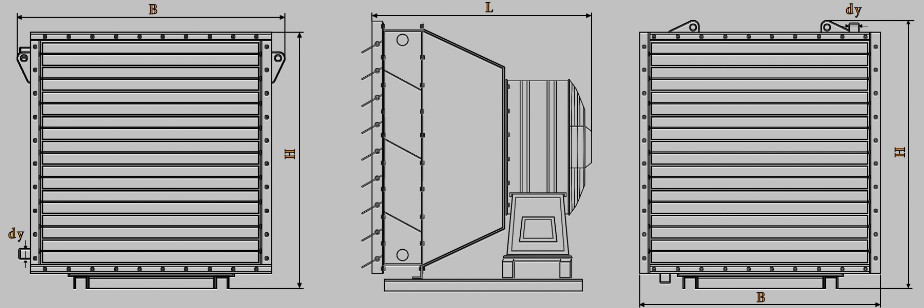

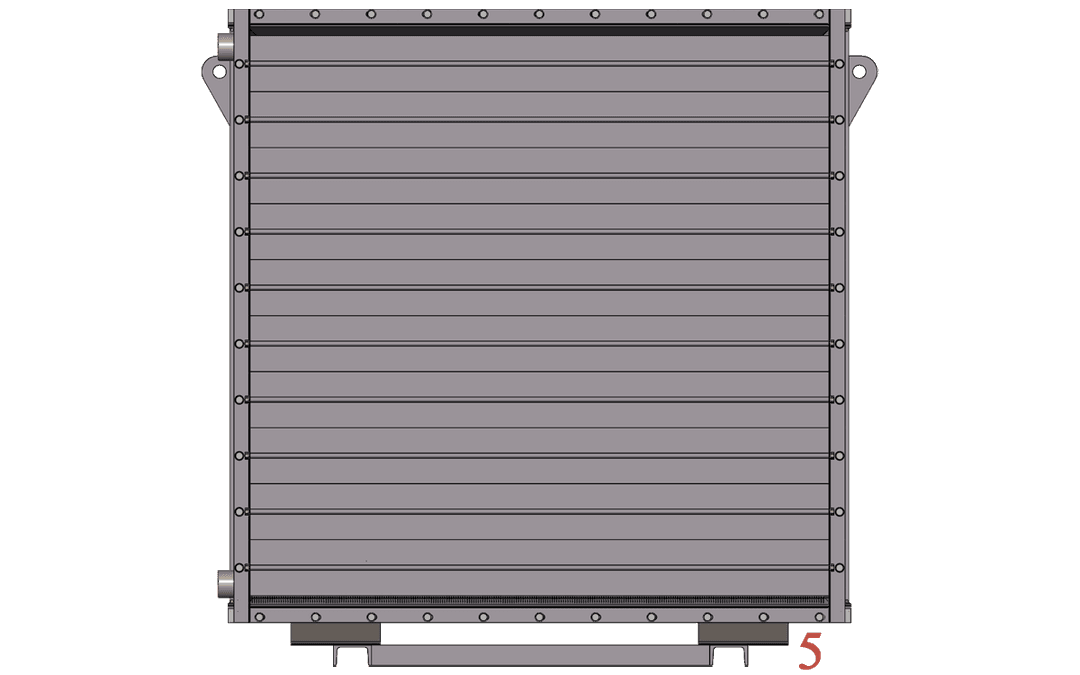

Chertez vozdushno otopitel'nogo vodianogo agregata std-300

Наименование калорифера

Площадь поверхности теплообмена

Габаритные размеры, мм

Диаметр патрубка

Количество теплоотдающих трубок

Число рядов теплоносителя

Число ходов теплоносителя

Масса

№№

м²

L

l

L 1

l 1

мм

шт.

кол-во

Вода

кг

КСк3 (СТД-300)

87.3

1292

1292

1356

1356

50

92

3

4

183

КСк4 (СТД-300)

115.8

122

4

228

Katalog otopitel'nyh agregatov std-300 vodianyh
raschet otopitelnogo agregata std-300
raschet otopitelnogo agregata std-300 vodianogo


Технические характеристики, габаритные размеры, комплектация, масса, тепловая мощность отопительных агрегатов типа СТД-300 (паровых)

Наименование агрегата

Осевой вентилятор

Мощность,кВт /   Обороты, об/мин

Номинальная производит.  по воздуху, м³/ч

Калорифер

Производительность по теплу, кВт

Габариты, мм
(длина * ширина *высота)

Масса, кг

СТД-300ПСк3)

ВО-06-300-8

3.0

1500

25000

КПСк3 (СТД-300)

368

1000х1385х1450

315

СТД-300ПСк4)

КПСк4 (СТД-300)

423

360

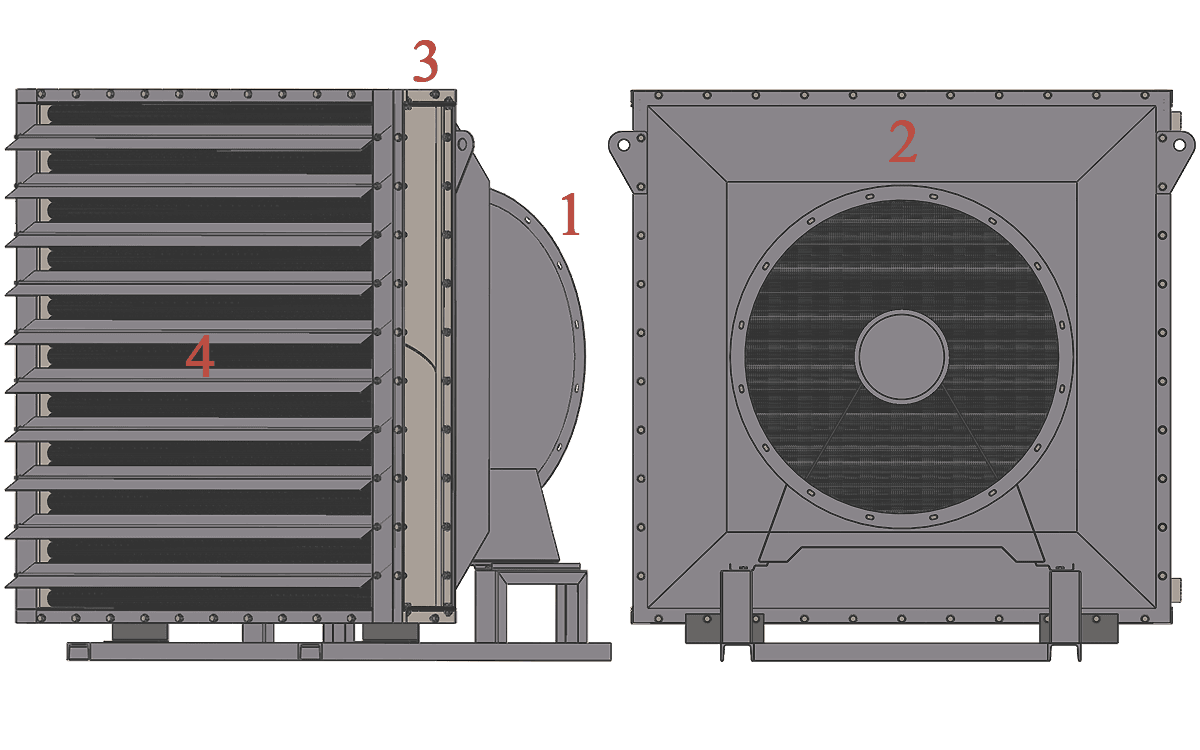

Воздушно-отопительный агрегат СТД-300 (паровой) состоит из следующих основных элементов:
1. жалюзи (поворотные шторки или лопасти) – используются для задания и изменения направления прогретого воздуха и дальнейшего его распределения по отапливаемой площади (раскрытие шторок в вертикальной плоскости относительно воздухонагревательной установки);
• 2. калорифер (воздухонагреватель) типа КПСк – используется в качестве теплообменника между первичным теплоносителем (насыщенным паром) и воздухом; осуществляет прогрев нагнетаемого вентилятором воздушного потока;
3. металлический переходник или диффузор - служит для направления воздуха по всему периметру теплообменника и образует единую замкнутую систему между калорифером и вентилятором;
4. осевой вентилятор ( ВО-06-300-8, мощность двигателя – 3 кВт, 1500 оборотов в минуту) - предназначен для перемещения и нагнетания воздушных масс в установку;  5. общая несущая сварная рама – металлоконструкция, на основании которой, при сборке монтируются все элементы паровой воздушной установки СТД-300.

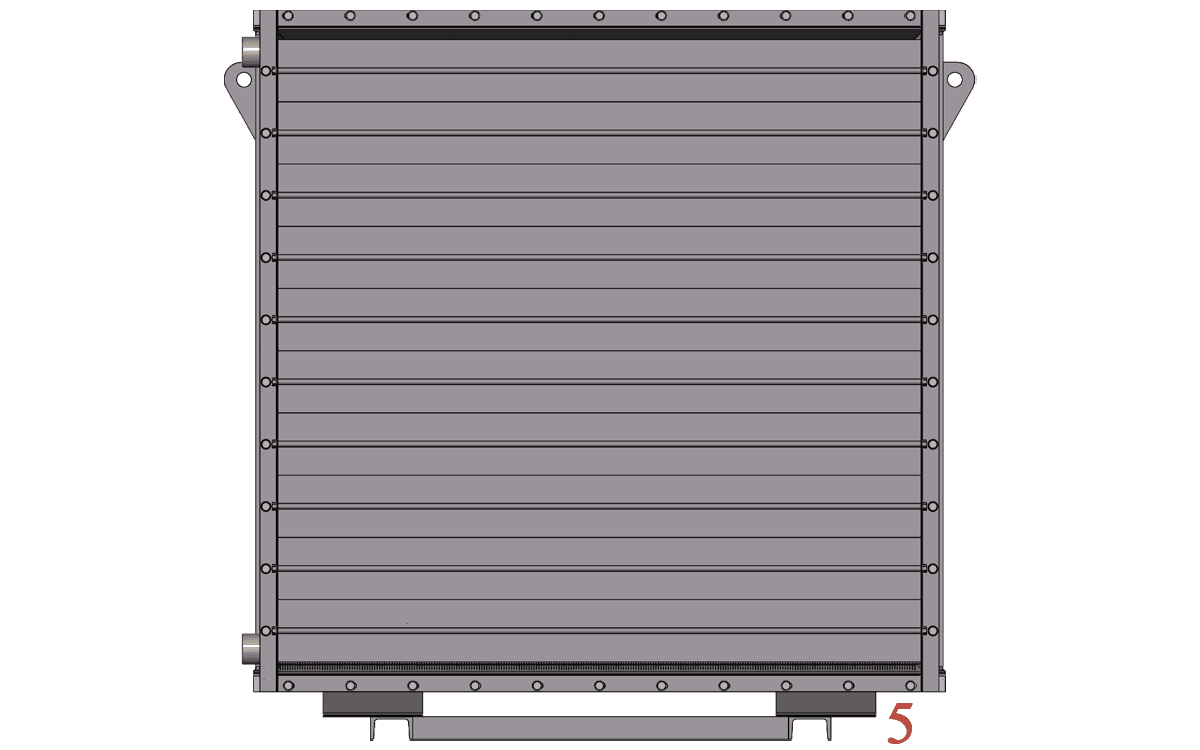

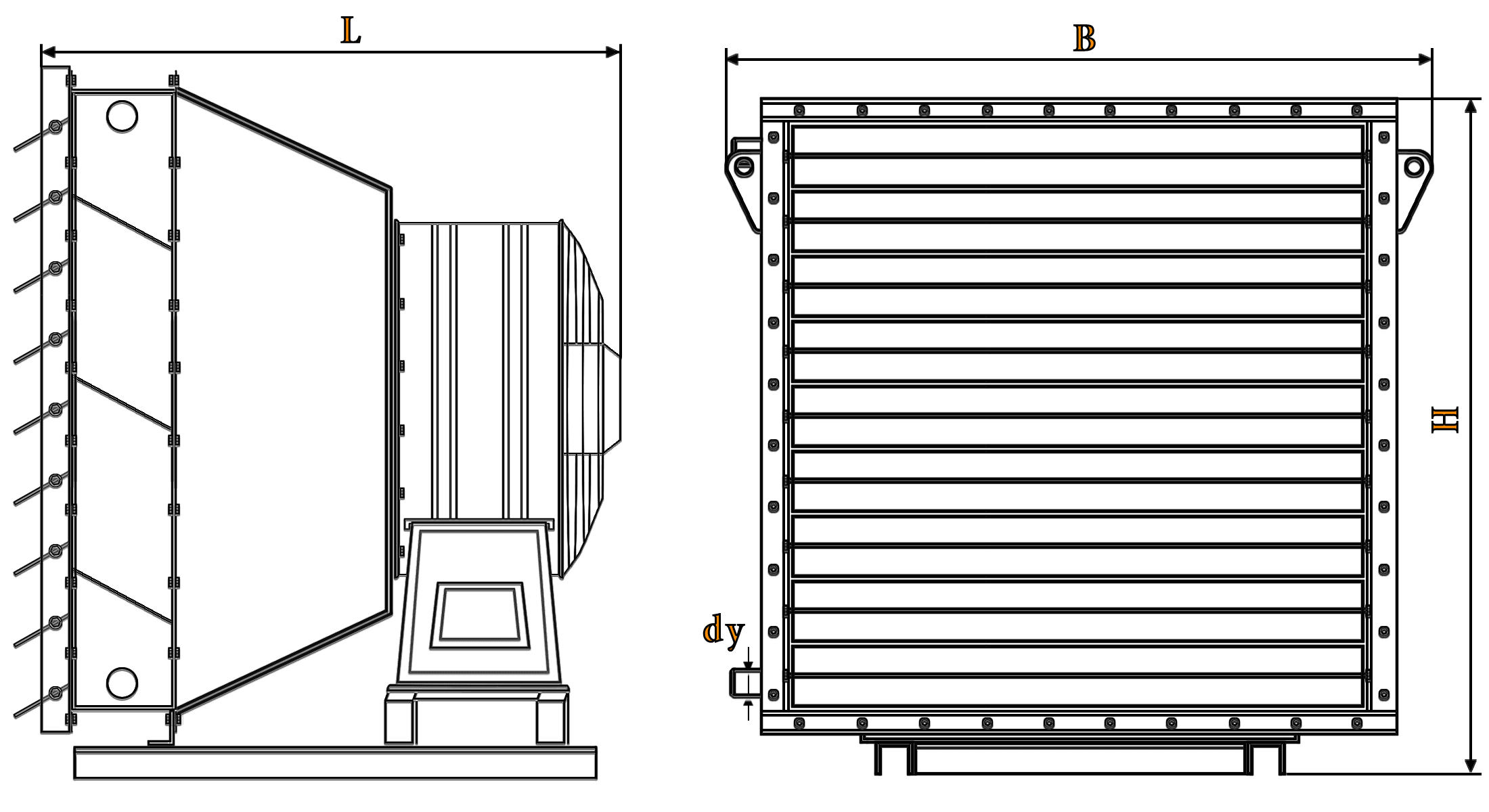

Chertez vozdushno otopitel'nogo parovogo agregata std-300

Наименование калорифера

Площадь поверхности теплообмена

Габаритные размеры, мм

Диаметр патрубка

Количество теплоотдающих трубок

Число рядов теплоносителя

Число ходов теплоносителя

Масса

№№

м²

L

l

L 1

l 1

мм

шт.

кол-во

Пар

кг

КПСк3 (СТД-300)

87.3

1292

1292

1356

1356

76

92

3

1

183

КПСк4 (СТД-300)

115.8

122

4

228

Katalog otopitel'nyh agregatov std 300 parovyh
raschet parovogo otopitel'nogo agregata std-300
raschet parovogo vozdushno otopitel'nogo agregata std-300


Преимущества теплового агрегата воздушного отопления СТД-300 (производитель ЗАО Т.С.Т.)
- монолитность и компактность сборки. Установка собрана на общей сварной
монтажной раме со всеми установленными элементами. Трудовые и материальные затраты на подключение нагревательного аппарата минимальны (требуется обеспечить подвод теплоносителя)
- быстрота и равномерность прогрева помещения по площади (при правильном размещении разность температуры воздуха от расчетной не более 3 – 4 градусов по всему объему)
- при отсутствии приточной вентиляции, подвижность воздуха обеспечивает улучшенные санитарно-гигиенические показатели. В летнее время при использовании в качестве теплоносителя холодной воды – охлаждение и увлажнение
- эффективность эксплуатации (высокая надежность, простота в обслуживании,
безопасность в обслуживании и длительный период бесперебойной работы)
- низкая цена СТД-300 при высоких теплотехнических показателях (производительность по воздуху – 25000 м3, мощность по теплу – от 330 до 380 кВт)



Нагревательные установки этого класса относятся к типу отопительно-рециркуляционных воздушных аппаратов с автоматическим принуждением  движения воздуха. Применяемых, как правило, в местных бесканальных системах вентиляции и обогрева общественных, бытовых, гражданских, промышленных и сельскохозяйственных помещений. Обогрев в таких системах осуществляется воздушно-отопительными агрегатами с осевым вентилятором без применения воздуховодов. В случае комплектации аппарата центробежным вентилятором с более мощным двигателем, допускается их использование в составе воздушных канальных систем.

Выше представлена базовая комплектация агрегатов отопительных СТД-300. Она включает в себя осевой вентилятор ВО-06-300-8 (установочная мощность электродвигателя 3кВт, частота или скорость вращения рабочих лопастей - 1500 оборотов в минуту) и оребренные теплообменники КСк или КПСк (в зависимости от применяемого теплоносителя) двух видов. Габаритные размеры у обоих воздухонагревателей одинаковые. Разница между ними заключается в количестве рядов несущих тепло элементов. Один из них трехрядный (скомплектован из 92 тепло несущих трубок расположенных в шахматном порядке в три ряда), имеет площадь поверхности нагрева - 88 м². Другой четырехрядный (количество теплоотдающих трубок - 122 штуки, расположение в четыре ряда в шахматном порядке), площадь поверхности нагрева у него - 116 м². От величины площади теплоотдачи напрямую зависит конечная производительность отопительной установки. В сравнении - в первой комплектации - производительность по теплу 325 кВт, во-второй - тепловая мощность 385 кВт. И, соответственно температура воздуха на выходе - +52 и +58 градусов.

Повышение производительности установки достигается комплектацией агрегата двумя калориферами. Отопительный агрегат СТД-300-02 комплектуется осевым вентилятором ВО-06-300-8 и двумя трехрядными теплообменниками с общей площадью теплонагревательной поверхности - 175 м². При этом, в зависимости от схемы подключения и температуры носителя, мощность по теплу достигает значений 550 кВт, а воздух на выходе из агрегата СТД-300-02 нагревается до 70 градусов.
Изготавливаются также малые модификации этого класса нагревательных установок. При неизменности габаритных размеров и технических характеристик воздухонагревателя, ставятся менее мощные и производительные вентиляторы. Объем нагреваемого воздуха при этом существенно снижается. Для подбора отопительных установок с меньшей производительностью по воздуху, целесообразней использовать агрегаты АО2 - с широким диапазоном выбора для конкретных условий площади обогрева.

Также на тепловую производительность влияет температура, используемой для обогрева горячей воды. Чем она выше, тем больше теплоотдача нагревательной установки (при одинаковом давлении и температуре выхода теплоносителя). Этот показатель следует учитывать при подборе и выборе нагревательных установок.

Купить отопительный агрегат СТД-300 (цена 62298 руб. с НДС) можно по адресу:   Кемеровская область, г.Киселевск, ул.Юргинская,1
Заказать прайс-лист на все модели агрегатов воздушно-отопительных СТД-300 (цены указаны с учетом НДС) можно по электронной почте:
zao_tst@mail.ru
По всем интересующим вопросам вы можете связаться с нами по телефонам:   8(3846) 682324    или     8-961-7378-314
Предприятие-производитель промышленного воздушно-отопительного и теплообменного оборудования ЗАО (с 16.01.2015 ООО) Т.С.Т.
Юридический адрес:   г. Новосибирск,  ул. Титова,21   Производство калориферов и отопительных агрегатов

города Новокузнецк, Кемерово
