Электрокалориферы СФО

Каталог

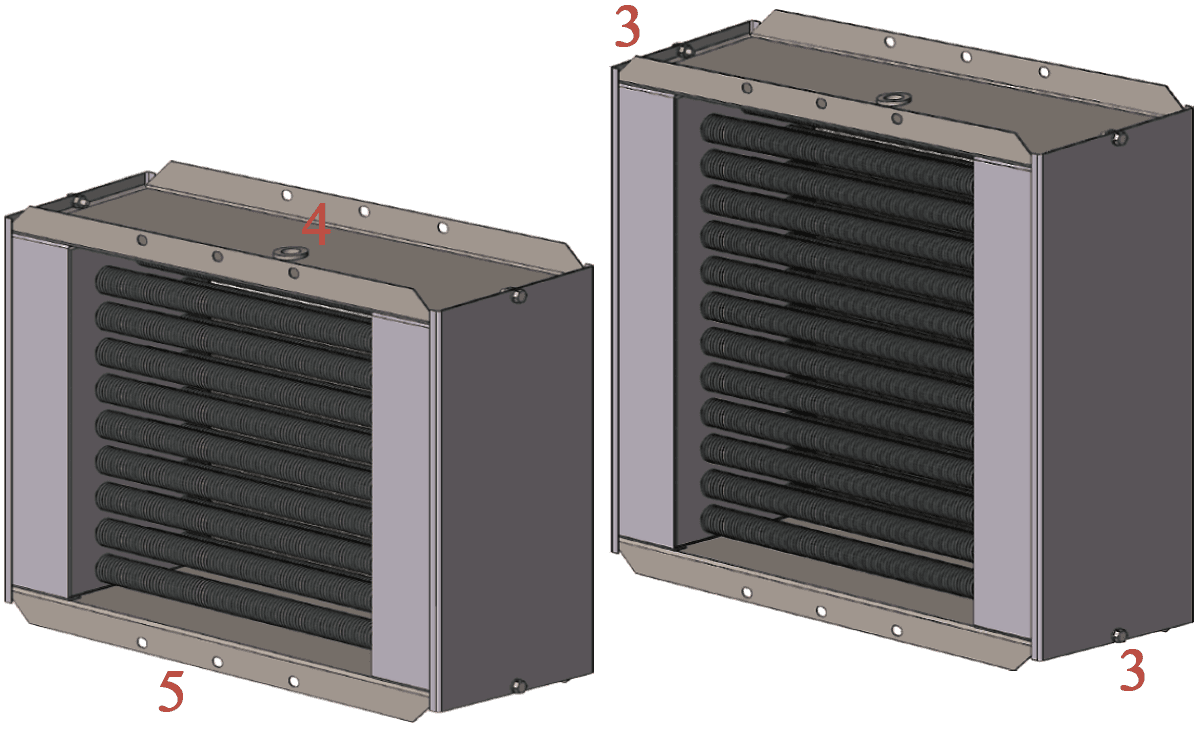

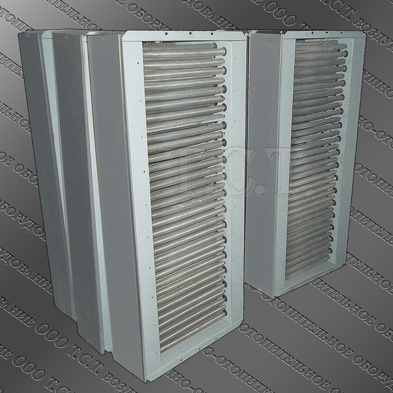

Электрокалорифер СФО представляет собой каркас прямоугольного сечения, внутри которого в качестве нагревательных элементов применены трубчатые электронагреватели ТЭНы диаметром 13 мм с накатным алюминиевым оребрением. Электрические калориферы СФО используют в приточных и рециркуляционных отопительно-вентиляционных системах без значительного содержания токопроводящей пыли. Эксплуатируются как индивидуально, так и в составе сборных электрокалориферных установок. Основное применение - создание технологического тепла и поддержание комфортного микроклимата в зданиях промышленного, коммунального, гражданского назначения.

Электрокалориферы типа СФО относятся к классу поверхностных теплообменных нагревателей, преобразующих электрическую энергию в тепловую. Оребренные ТЭНы, закрепленные в корпусе трубной решетки, расположены в шахматном порядке в два (СФО-16) или три ряда (СФО-25, СФО-40, СФО-60, СФО-100, СФО-160, СФО-250).

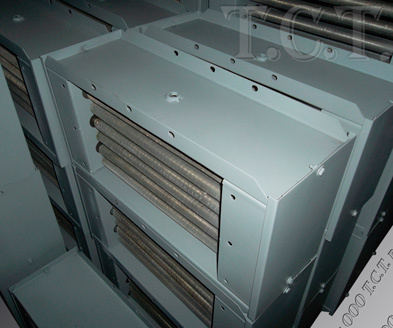

elektrokalorifery-sfo proizvodstvo-gotovaja-produkcija
Katalog - elektrokalorifery sfo

Технические характеристики, электрические схемы подсоединения,
описание, габаритные размеры
Скачать - каталог электрокалориферов типа СФО-Р/1Т-И2

Elektrokalorifer sfo-250

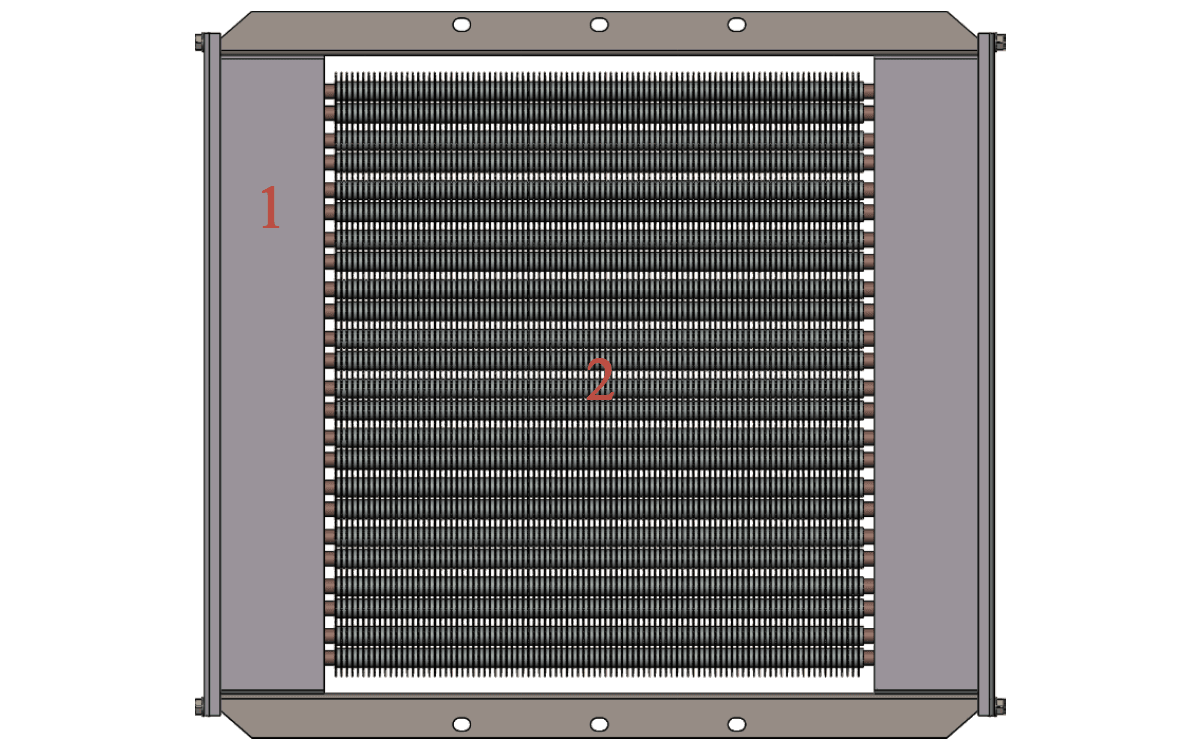

Каждый из рядов представляет собой автономную электрическую секцию, в которой электрообогреватели соединены в звезду (при подключении к питающей сети 380 В на каждом нагревателе будет 220 В). Таким образом электрокалорифер может работать на 1/3, 2/3 и полную установленную мощность. Выводы (контактные стержни) ТЭНов, соединенные между собой алюминиевыми перемычками, размещаются в коробках, которые закрываются крышками.

Производство электрокалориферов модели СФО. Габаритные и присоединительные размеры нагревателей этой серии


Электрические калориферы СФО
подразделяются на семь типоразмеров. Все типоразмеры имеют одинаковую ширину - 710 мм и глубину - 240 мм (смотреть чертеж). Высота обогревателей, в зависимости от модели, варьируется от 220 до 1650 мм. Соответственно, растет количество применяемых оребренных тэнов и общая тепловая мощность установки. Каждая из моделей электронагревателя рассчитана на обогрев определенного объема воздуха в час. Начиная от 1500 м3/ч и заканчивая 12000 м3/ч. Тепловая мощность в диапазоне - от 16 до 250 кВт. Гарантийный срок эксплуатации - 18 месяцев. Категория размещения 4 по ГОСТ 15150-69 в условиях умеренного (У) и холодного (ХЛ) климата.

Модель электронагревателя

Габаритные и присоединительные размеры

A

A1

b

t

n

H

H1 (высота калорифера)

СФО-16

100

185

100

1

20

140

220

СФО-25

125

215

125

1

20

170

250

СФО-40

250

350

125

2

24

305

385

СФО-60

250

491

125

2

24

446

526

СФО-100

500

630

125

4

32

585

665

СФО-160

875

1045

125

7

44

1000

1080

СФО-250

1250

1610

250

5

32

1565

1645

Калориферы поставляются, как отдельно, так и в комплектации с центробежным вентилятором в составе сборной электрокалориферной установки СФОЦ.

Номер и технические характеристики центробежного вентилятора, мощность и количество оборотов двигателя подбираются соответственно требуемой задачи по отоплению. В случае рециркуляционного обогрева помещений - без использования воздуховодов, практикуется комплектация электрического калорифера СФО осевым вентилятором.

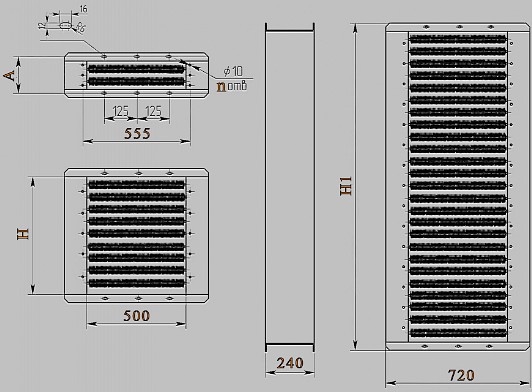

Chertez elektrokaloriferov sfo
Kalorifery sfo. Gabaritnye razmery

Для контроля и ограничения температуры на поверхности алюминиевого оребрения ТЭНа, рекомендуется приобрести температурное реле ТРМ-11. В корпусе каждого отопительного модуля имеется втулка с резьбой под крепление данного температурного датчика. Для нормальной работы колба реле должна надежно касаться оребрения тэна. Температурное реле разрывает цепь управления установкой в случае превышения температуры нагревателей выше допустимых 190°С.

Модель электронагревателя

СФО-16

СФО-25

СФО-40

СФО-60

СФО-100

СФО-160

СФО-250

Установленная мощность, кВт

15

22,5

45

67,5

90

157,5

247,5

Номинальная мощность одного нагревателя, кВт

2,5

Напряжение питающей сети, В

380±28,5

Напряжение на нагревателе, В

220

Частота, Гц

50

Число фаз

3

Схема соединений нагревателей в секции

звезда

Количество ТЭНов

6

9

18

27

36

63

99

Масса нагревательного блока, кг

16

18

30

36

49

76

120

Производство калориферов СФО. Описание, технические характеристики и схемы подсоединения оребренных тэнов в отопительных модулях

Elektrokalorifer sfo-16. Podklyuchenie tenov
Elektrokalorifer sfo-25. Podklyuchenie tenov
Elektrokalorifer sfo-40 s orebrennymi tenami

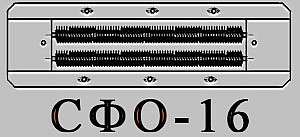

Электрокалорифер СФО-16. Теплотехнические характеристики. Электрическая схема подключения.
Объем нагреваемого воздуха - 1500 м3/час. Тепловая мощность - 15 кВт. Количество нагревателей - 6 штук. Аэродинамическое сопротивление по воздуху 150 Па. Площадь фронтального сечения для прохода воздуха - 0.0686 м2. Температурная разница входящего-выходящего воздуха - до 30°С. Количество нагревательных секций - 2 штуки. Мощность каждой секции - 7.5 кВт. Вес отопительного блока - 16 кг. Габаритные размеры - 220х710х240 мм.

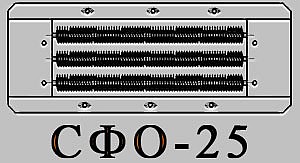

Электрокалорифер СФО-25. Технические характеристики. Схема подключения тэнов.
Производительность по воздуху - 2000 м3/час. Установленная тепловая мощность - 22.5 кВт. Число оребренных тэнов - 9 штук. Аэродинамическое сопротивление установки - 200 Па. Площадь фронтального сечения - 0.0833 м2. Разница входящего и выходящего воздуха - до 45°С. Число нагревательных секций - 3 штуки. Мощность одной секции - 7.5 кВт. Вес нагревательного модуля - 18 кг. Габаритные размеры - 250х710х240 мм.

Elektrokalorifer sfo-40. Podklyuchenie tenov

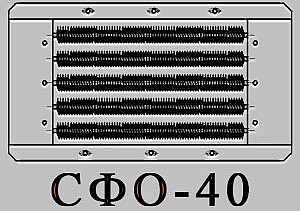

Электрокалорифер СФО-40. Технические характеристики. Схема подключения.
Объем нагреваемого воздуха - 3000 м3/час. Тепловая мощность - 45 кВт. Число установленных нагревателей - 18 штук. Воздушное сопротивление модуля - 200 Па. Площадь фронтального сечения - 0.1495 м2. Температурный диапазон воздуха на входе и выходе из электронагревателя - до 55°С. Количество электрических секций - 3 штуки. Мощность одной секции - 15 кВт. Масса нагревательного блока - 30 кг. Габариты (высота+ширина+глубина) - 385х710х240 мм.

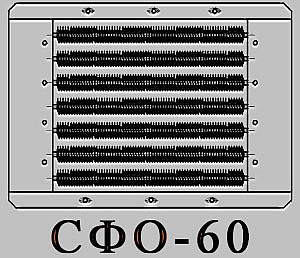

Электрокалорифер СФО-60. Технические данные. Схема подключения.
Производительность по воздуху - 4000 м3/час. Установленная мощность по теплу - 67.5 кВт. Число оребренных нагревателей - 27 штук. Аэродинамическое сопротивление калорифера - 250 Па. Площадь фронтального сечения для прохода воздуха - 0.2185 м2. Температурная разница входящего-выходящего воздушного потока - до 60°С. Количество секций обогрева - 3 штуки. Тепловая мощность одной секции - 22.5 кВт. Вес теплового модуля - 36 кг. Габаритные размеры - 526х710х240 мм.

Elektrokalorifer sfo-60. Podklyuchenie tenov

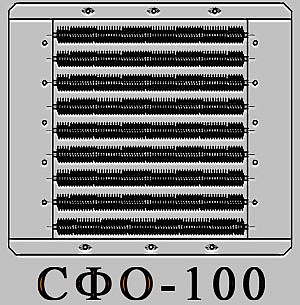

Электрокалорифер СФО-100. Характеристики.
Объем нагреваемого воздуха в час - 5000 м3. Тепловая мощность установки - 90 кВт. Количество оребренных трубчатых нагревателей - 36 штук. Воздушное сопротивление отопительного модуля - 250 Па. Площадь фронтального сечения для прохода воздуха - 0.2867 м2. Перепад температур входящего и нагретого воздуха - до 60°С. Число нагревательных секций - 3 штуки. Мощность каждой секции - 30 кВт. Вес блока в сборе - 49 кг. Габариты - 665х710х240 мм.

Elektrokalorifer sfo-100. Podklyuchenie tenov

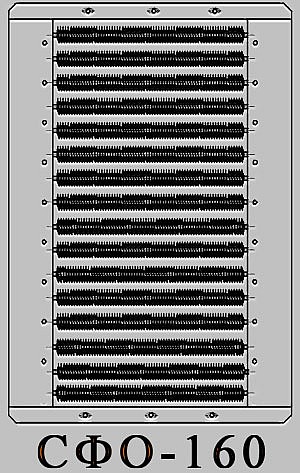

Электрокалорифер СФО-160. Теплотехнические характеристики. Электрическая схема подключения тэнов.
Производительность по воздуху - 7500 м3/час. Установленная тепловая мощность - 157.5 кВт. Комплект установленных оребренных обогревателей - 63 штуки. Аэродинамическое сопротивление установки - 250 Па. Площадь фронтального сечения для прохода воздуха - 0.4900 м2. Температурная разница воздуха на входе и выходе из модуля - до 65°С. Количество электрических секций - 3 штуки. Тепловая мощность одной секции - 52.5 кВт. Масса нагревательного блока в сборе - 76 кг. Габаритные размеры - 1080х710х240 мм.

Электрокалорифер СФО-250. Теплотехнические данные. Схема подсоединения электронагревателей.
Объем нагреваемого воздуха - 11500-12000 м3/час. Установленная мощность по теплу - 247.5 кВт. Количество установленных оребренных тэнов - 99 штук. Воздушное сопротивление электрического калорифера - 300 Па. Площадь фронтального сечения отопительного модуля - 0.7669 м2. Разница холодного и нагретого воздуха - до 70°С. Количество секций обогрева - 3 штуки. Тепловая мощность каждой секции - 82.5 кВт. Масса нагревательного блока - 120 кг. Габаритные размеры - 1645х710х240 мм.

Elektrokalorifer sfo-160. Podklyuchenie tenov
Elektrokalorifer sfo-250. Podklyuchenie tenov

Электрокалорифер СФО (секция фронтальная оребренная) является дополнительным комплектом для автоматизированных электрических воздухонагревателей серии СФОЦ, которые применяются для обогрева воздуха в помещениях различного назначения и устанавливаются в вентиляционных системах.

Перед началом монтажа необходимо проверить соединение и подтяжку крепления нагревателей, а также, сопротивление изоляции электрического калорифера относительно корпуса, которое должно быть не менее 0.5 МОм. В случае длительного хранения отопительного модуля без эксплуатации в условиях повышенной влажности и снижения показателей сопротивления, необходимо произвести сушку ТЭНов.

Купить электрокалориферы СФО (цена от 5500 рублей с НДС) вы можете по адресу: 652710, Кемеровская область, г. Киселевск, ул. Юргинская,1
Заказать прайс-лист - по электронной почте:  zao_tst@mail.ru Или позвонить: телефон/факс +7(3846) 682324 (пн - пт 9:00-17:00)  8-961-737-83-14 ( без выходных )
• Предприятие-изготовитель ЗАО Т.С.Т. (с 16.01.2015 ООО Т.С.Т.) - производство отопительного оборудования.  Юридический адрес: 630054 Россия, г. Новосибирск, ул. Титова, 21
• Компания частично или полностью оплачивает доставку в города: Кемерово, Томск, Красноярск, Барнаул, Якутск, Абакан, Омск, Новосибирск и др.
