Электрокалорифер СФО-160
Сфера применения электрокалорифера СФО-160
Электрокалорифер СФО-160 служит для подогрева воздуха, подаваемого приточно-вентиляционными системами в обогреваемые помещения большой площади и объема. Общая тепловая мощность трех секций электрического промышленного воздухонагревателя составляет 157.5 кВт. Электрокалориферы могут монтироваться, как в зданиях общего назначения, так и на различных промышленных объектах. Электрокалорифер СФО (ЭКО) 160 используется, как в качестве комплектуемого оборудования к воздухонагревательным установкам СФОЦ (ЭКОЦ), так и качестве самостоятельных автономных отопительных модулей в воздушных сетях. Электрокалориферы СФО-160 изготавливаются и принимаются в соответствии с ТУ 3442-004-55613706-02 и рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

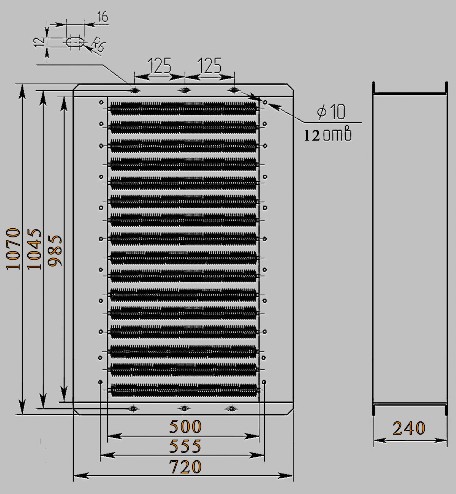

Конструкция и чертеж электрического калорифера СФО-160
Электрокалорифер СФО-160 состоит из металлического монолитного корпуса, в котором установлены три секции оребренных трубчатых нагревателей. Оребренные электронагреватели рассчитаны на эксплуатацию в воздушном потоке. Использование в качестве материала оребрения алюминия, способ обжатия алюминиевой рубашки, позволяют существенно увеличить теплосъем с поверхности электрических тэнов.
Технические характеристики и комплектация электрокалориферов типа СФО-160
Электрокалорифер СФО-160 является комплектуемым изделием к воздушной тепловой установке СФОЦ-160 и типа ЭКУ, УВНЭ, с техническими характеристиками которой можно ознакомиться, перейдя по ссылке.
В качестве дополнительной комплектации и для управления электрокалорифером, специально разработаны и поставляются шкафы управления ШУК-160, которые служат для подключения к сети и обеспечения защиты от аварийного перегрева электрического воздухонагревателя.
В таблице представлены основные технические характеристики, справочные данные по необходимым комплектуемым изделиям для запуска электрического калорифера типа ЭК в работу.
| Электрокалорифер СФО-160. Технические характеристики | |
|---|---|
| Номинальная мощность одного нагревателя, кВт | 2.5 |
| Напряжение питающей сети, В | 380 |
| Напряжение на нагревателе, В | 220 |
| Частота сети, Гц | 50 |
| Число фаз | 3 |
| Тип ТЭНов | оребренные |
| Количество электрических секций | 3 |
| Схема соединений нагревателей в секции | звезда |
| Количество нагревателей, общее, шт. | 66 |
| Количество нагревателей, секция, шт. | 21 |
| Количество нагревателей, группа секции, шт. | 7 |
| Установленная мощность, общая, кВт | 157.5 |
| Установленная мощность, секция, кВт | 52.5 |
| Установленная мощность, группа секции, кВт | 17.5 |
| Производительность по воздуху, м3/ч, не менее | 7000 |
| Расчетный ток линии электрокалорифера, А | 240 |
| Расчетный ток одной секции электрокалорифера, А | 80 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 95 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 25 |
| Внешние габаритные размеры, мм | 1070 х 720 х 240 |
| Масса нагревательного блока, кг | 54 |

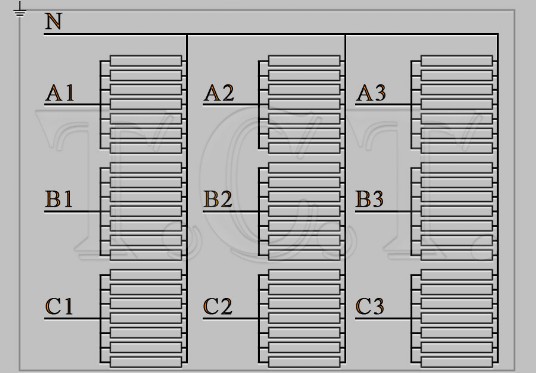

Электрическая принципиальная схема подключения калорифера СФО-160

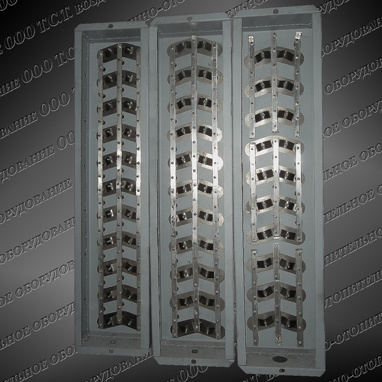

Ниже приведена электрическая схема установки электрического калорифера СФО-160. Расключение и подключение к сети электрического промышленного нагревателя производится согласно представленной схемы соединения и выложенной выше технической информации. Для наглядности представлено фото калорифера СФО (ЭКО) 160 с выводами ТЭНов, соединенных алюминиевыми перемычками.
Подключение и порядок работы электрического калорифера СФО-160
Перед монтажом электрокалорифера СФО (ЭКО) 160, при необходимости, очистить от загрязнения и пыли, осмотреть на наличие повреждений и других дефектов.
Особое внимание обратить на целостность электрических нагревателей. Произвести прокладку питающих проводов по расчетным токам нагрузки, в соответствии
с действующими Правилами устройства электроустановок. Справочные данные по сечению кабеля приведены в таблице. Проверить состояние контактов на выводах ТЭНРов.
При эксплуатации электрокалорифера СФО-160 без шкафа управления, рекомендуется оборудовать подводящую электрическую сеть автоматическим выключателем.
Для подключения электронагревательных секций, требуется снять боковые крышки калорифера и подсоединить провода согласно представленным электрическим схемам,
затем крышки установить на место.
Для контроля за температурой на поверхности ТЭНов и защиты электрического воздухонагревателя СФО 160 от аварийного перегрева, рекомендуется
приобрести температурное реле ТРМ-11. Возможность блокировки электрокалорифера, в случае прекращения поступления воздуха, может осуществляться с помощью
ветрового реле, выпускаемого нашим предприятием.
