Электрокалориферная установка СФОЦ-160
Назначение и условия эксплуатации установки СФОЦ-160
Электрокалориферные установки СФОЦ-160 предназначены для воздушного отопления больших производственных помещений, ангаров, комплексов, зданий общего назначения. К достоинствам промышленных электрокалориферных установок СФОЦ (ЭКОЦ)160 можно отнести простоту и надежность в эксплуатации, высокую производительность и создание устойчивой зоны обогрева. Данный электрический воздушный агрегат может использоваться, как автономный источник теплоснабжения, так и в составе приточно-вентиляционных систем и воздушных завес. Производство СФОЦ-160 осуществляется согласно требованиям ТУ 3442-005-55613706-02. Ориентировочный объем обогреваемого установкой помещения – от 3000 до 5000 м3. Тепловентиляторы рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

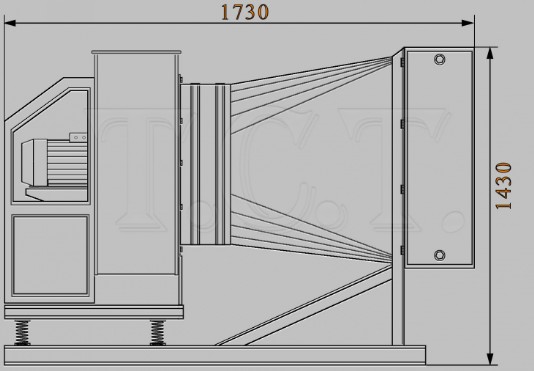

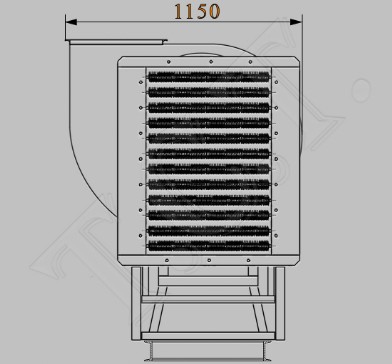

Устройство и чертеж воздушной установки СФОЦ-160

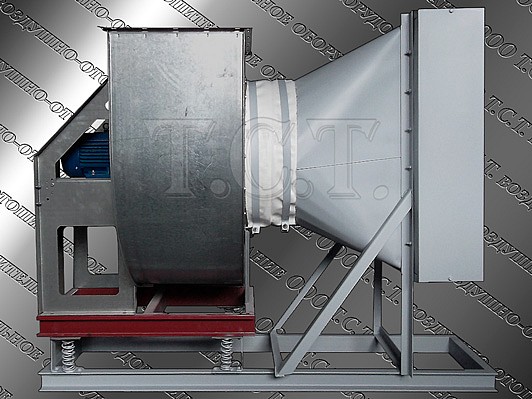

Электрокалориферная установка СФОЦ-160 состоит из отдельных конструктивных блоков, наиболее важными из которых являются электрокалорифер типа СФО номинальной мощностью 160 кВт и центробежный вентилятор ВР 85-77 № 6.3 (2.2 кВт/1000 об./мин.) номинальной производительностью 8000 м3/час. Для соединения вентилятора с электрокалорифером используется переходной патрубок, или диффузор, с мягкой вставкой. Эксплуатационное преимущество электрокалориферных приточных установок СФОЦ (ЭКОЦ) состоит в том, что данное отопительное оборудование может совмещать в своей работе функции отопления и вентиляции.
Технические характеристики и комплектация СФОЦ-160
Электрокалорифер СФО-160, комплектуемый к агрегату представляет собой жесткий металлический короб с установленными оребренными электронагревателями, разделенными на три автономные секции. Для технического обслуживания и замены ТЭНов, каждая электрокалориферная промышленная установка СФОЦ-160 производства ООО Т.С.Т комплектуется запасными электрическими трубчатыми нагревателями в количестве десяти штук.
Электрокалориферная установка для приточной вентиляции СФОЦ-160 может комплектоваться шкафом управления ШУК-160, для управления вентилятором и нагревательными секциями калорифера. Блок управления оснащен тремя видами электромагнитных коммутационных устройств, обеспечивающих защиту вентиляционной установки от аварийных режимов работы.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска электрического тепловентилятора СФОЦ (ЭКОЦ) 160 в работу.
| Электрокалориферная установка СФОЦ-160. Технические характеристики | |
|---|---|
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Число фаз питающей сети | 3 |
| Напряжение на нагревателе, В | 220 |
| Тип ТЭНов | оребренные |
| Схема соединения нагревателей | звезда |
| Установленная мощность электрокалорифера, кВт | 157.5 |
| Количество электрических секций | 3 |
| Мощность одной секции электрокалорифера, кВт | 52.5 |
| Производительность по воздуху, м3/час | 4400 - 11500 |
| Аэродинамическое сопротивление калорифера, не более, Па | 250 |
| Давление, развиваемое вентилятором, Па | 570 - 310 |
| Перепад t входящего / выходящего воздуха, °С | 65 |
| Номер комплектуемого вентилятора ВР 85-77 (ВЦ 4-75) | 6.3 |
| Двигатель вентилятора, кВт | 2.2 |
| об/мин | 1000 |
| Расчетный ток линии электрокалорифера, А | 240 |
| Расчетный ток одной секции электрокалорифера, А | 80 |
| Расчетный ток линии электродвигателя вентилятора, А | 5 |
| Пусковые токи электродвигателя, А | 32 |
| Расчетный ток магистрали, питающей установку, А | 245 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 95 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 25 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 4 |
| Внешние габаритные размеры, мм | 1730 х 1150 х 1430 |
| Масса агрегата в сборе, кг | 256 |

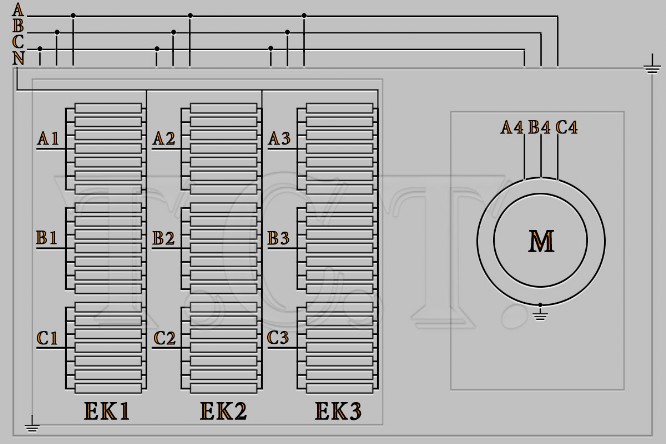

Электрическая схема подключения воздухонагревательной установки СФОЦ-160
Ниже представлена принципиальная схема подключения установки без комплектации шкафом управления. Отдельную электрическую схему подключения электрокалорифера СФО-160 и подключение СФОЦ-160 со шкафом управления калорифером ШУК-160 можно посмотреть, перейдя по ссылкам выше. Установку электрического воздушного нагревателя следует осуществлять согласно представленной электросхемы соединения и выложенной выше технической информации.
Монтаж, подключение и порядок работы вентиляционной установки СФОЦ-160
Перед монтажом электрокалориферной промышленной установки СФОЦ (ЭКОЦ) 160 необходимо проверить основные рабочие узлы на предмет отсутствия повреждений и вмятин,
образовавшихся при транспортировке. Произвести прокладку кабелей согласно Правилам устройства электроустановок и технической информации из таблицы. При эксплуатации
отопительного оборудования без шкафа управления, рекомендуется оборудовать подводящую электрическую сеть устройством защитного отключения. Убедиться в наличии и
исправности защитного заземления. Установить направление вращения вентилятора, соответствующее направлению потока воздуха через нагревательные секции.
При покупке установки СФОЦ 160 без шкафа управления рекомендуется приобрести температурное и ветровое реле, служащие для защиты агрегата от аварийных режимов работы.
