Калориферы КСк. Производство, технические характеристики калориферов КСк2 КСк3 КСк4

Калориферы

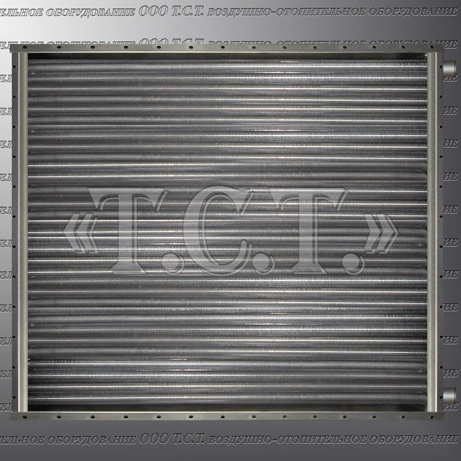

Калориферы КСк  –  оребренные водяные теплообменники, предназначенные для нагревания наружного приточного и рециркуляционного воздуха в системах вентиляции и воздушного отопления в холодный и переходный периоды года. Эксплуатируются - как индивидуально, так и в компоновке нескольких штук в составе калориферных установок.
В качестве греющей среды выступает высокотемпературная горячая или перегретая вода по ГОСТ 27330 - t на подаче от 70°С до 180°С. Рабочее давление до 1,2 МПа (12 кгс/см²).
Производство калориферов биметаллических КСк осуществляется согласно техническим характеристикам и требованиям ТУ 4863-001-55613706-2011 с проведением обязательных приемо-сдаточных испытаний и проверки на герметичность и прочность. Категория размещения 3 по ГОСТ 15150 в условиях умеренного (У) и холодного (ХЛ) климата.

Kalorifery vodyanie ksk
Chertez kaloriferov ksk3 i ksk4

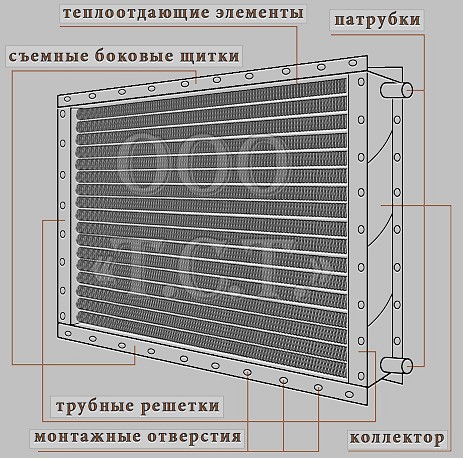

Водяной калорифер КСк представляет собой воздухонагревательный модуль, состоящий из нескольких рядов оребренных труб.

Перейти к таблице расчета и подбора калориферов КСк

Коэффициенты теплопередачи водяных теплообменников данного вида

Таблица показателей гидравлического сопротивления КСк3 и КСк4

Kalorifery ksk - katalog

Скачать - Каталог водяных калориферов типа КСк2, КСк3, КСк4

В каталоге представлены таблицы с данными по всем моделям калориферов КСк. Выложены чертежи, таблицы, формулы и эмпирические зависимости для расчета и подбора данных водяных воздухонагревателей.

Теплоотдающие элементы выполнены из несущей стальной электросварной трубы ГОСТ 10704-91 (диаметр 16 мм, толщина стенки 1,6 мм) или цельнотянутой бесшовной ГОСТ 8734-75 (диаметр 16 мм, толщина стенки 1.5 мм) и теплопередающей поверхности в виде алюминиевого спирально-накатного оребрения (номинальный диаметр 39 мм). Из применяемых производственных способов изготовления оребрения -  спирально-накатной наиболее эффективный.

В отличии от навивного и насадного варианта, изготовление методом прокатки и выдавливания ребер обеспечивает плотный и практически монолитный контакт металлической несущей трубы и алюминиевой поверхности оребрения, что улучшает условия теплопередачи. Также технически достигается полное покрытие металлической трубы слоем алюминия, что на порядок увеличивает срок эксплуатации данного приточно-теплового агрегата.

По количеству уровней тепло несущих трубок калориферы делятся на три вида конструкции: КСк2 (так называемая малая модель – по глубине прохода воздуха состоит из 2 рядов), КСк3 (средняя модель – трехрядное исполнение) и КСк4 (большая модель – имеет четыре ряда по проходу нагреваемого воздуха). Наиболее ходовые и часто применяющиеся - 3-х и 4-х рядные.

Kalorifery ksk3 ksk4 pritochnie

Широкий диапазон нагрева по воздуху (от 2000 до 25000 м³/ч) и мощности по теплу (от 24 до 660 кВт) водовоздушных калориферов типа КСк предполагает весьма значительную сферу их применения, начиная от совсем небольших площадей (гаражи, боксы, подсобки, мастерские, теплицы), помещений средних размеров (склады, спортивные залы, павильоны) и заканчивая крупными промышленными и производственными зданиями, горными выработками. При этом коэффициент теплопередачи достигает высоких значений даже в моделях сравнительно небольших размеров.

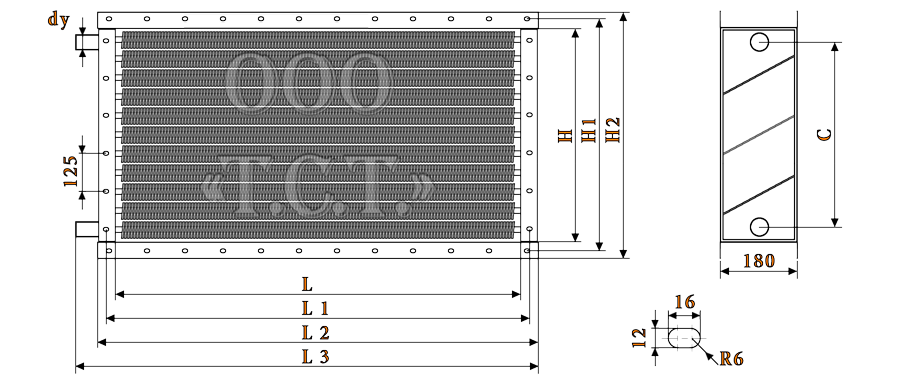

В зависимости от габаритных и присоединительных размеров всем теплообменникам конструкций спирально-накатного калорифера (КСк2, КСк3, КСк4) присваиваются свои номера (от 1 до 12). При этом у каждого порядкового номера всех трех видов – одинаковые габариты по длине и высоте. Диапазон размеров: от 600 до 1700 мм – по длине, от 450 до 1600 мм – по высоте, от 150 до 180 мм – по глубине. Вес водяных воздухонагревателей варьируется от 22 до 307 кг. Площадь поверхности теплообмена от 7 до 173 м². Ниже представлена таблица для сравнения габаритных размеров всех номеров.

Gabaritnie razmery kaloriferov ksk

Далее описаны основные технические характеристики водяных калориферов КСк. Информация включает: наименование калорифера, производительность по воздуху и теплу, площадь поверхности нагрева, габаритные и присоединительные размеры, массу каждого теплообменника. Для удобства представлены отдельные таблицы на трех и четырех рядные модели. Кликнув мышкой по наименованию воздухонагревателя в таблице можно посмотреть расширенное теплотехническое описание - расчет рабочих параметров при разной температуре теплоносителя и входящего наружного воздуха, данные по гидравлическому и аэродинамическому сопротивлению, требуемый расход горячей воды, коэффициент теплопередачи и другие показатели.

Технические характеристики водяных двухрядных калориферов индекса КСк2

Наименование калорифера

Производительность

Площадь поверхности теплообмена

Габаритные и присоединительные размеры, мм

Масса
(не более)

№№

По воздуху, м³/ч

По теплу, кВт

м²

L

L 1

L 2

L 3

l

l  1

l  2

C

dy

кг

КСк 2-1

2000

28,7

6,7

530

578

602

650

378

426

450

305

32

22

КСк 2-2

2500

37,2

8,2

665

703

727

775

25

КСк 2-3

3150

46,9

9,8

780

828

852

900

28

КСк 2-4

4000

58,6

11,3

905

953

977

1025

31

КСк 2-5

5000

78,3

14,4

1155

1203

1227

1275

36

КСк 2-6

2500

38,4

9,0

530

578

602

650

503

551

575

430

32

27

КСк 2-7

3150

49,0

11,1

665

703

727

775

30

КСк 2-8

4000

62,1

13,2

780

828

852

900

35

КСк 2-9

5000

75,7

15,3

905

953

977

1025

39

КСк 2-10

6300

101,4

19,5

1155

1203

1227

1275

46

КСк 2-11

16000

289,9

57,1

1655

1703

1727

1774

1003

1051

1075

912

50

120

КСк 2-12

25000

447,6

86,2

1503

1551

1575

1392

174

Chertez kaloriferov ksk3

Технические характеристики водяных трехрядных калориферов индекса КСк3

Биметаллические со спирально накатным алюминиевым оребрением. Три ряда теплонагревающих элементов, расположенных в форме шахматного пучка по ходу движения воздуха. Многоходовые, патрубки для подсоединения и отвода теплоносителя - с одной стороны, расположение тепло несущих трубок - горизонтальное.
Относительно четырехрядных моделей - большее гидравлическое, но меньшее аэродинамическое сопротивление. Калориферы КСк3 - наиболее экономичный вариант теплообменников данного вида. Неплохие технические и расчетные характеристики при относительно невысокой цене.
Диапазон стоимости этого ряда составляет от 5129 до 37912 руб. с НДС. Гарантийный срок эксплуатации - 12 месяцев.

Наименование калорифера

Производительность

Площадь поверхности теплообмена

Габаритные и присоединительные размеры, мм

Масса
(не более)

№№

По воздуху, м³/ч

По теплу, кВт

м²

L

L 1

L 2

L 3

l

l  1

l  2

C

dy

кг

КСк 3-1

2000

37,0

9,9

530

578

602

650

378

426

450

305

32

28

КСк 3-2

2500

47,4

12,1

665

703

727

775

32

КСк 3-3

3150

60,0

14,4

780

828

852

900

36

КСк 3-4

4000

75,4

16,7

905

953

977

1025

41

КСк 3-5

5000

98,4

21,3

1155

1203

1227

1275

48

КСк 3-6

2500

51,0

13,3

530

578

602

650

503

551

575

430

32

36

КСк 3-7

3150

66,5

16,5

665

703

727

775

42

КСк 3-8

4000

85,2

19,8

780

828

852

900

48

КСк 3-9

5000

106,0

23,0

905

953

977

1025

54

КСк 3-10

6300

139,6

29,5

1155

1203

1227

1275

64

КСк 3-11

16000

372,7

86,2

1655

1703

1727

1774

1003

1051

1075

912

50

162

КСк 3-12

25000

566,7

129,9

1503

1551

1575

1392

241

Chertez kaloriferov ksk4

Технические характеристики водяных четырехрядных калориферов индекса КСк4

Биметаллические со спирально накатным алюминиевым оребрением. Четыре ряда теплонагревающих элементов, расположенных в глубину - по ходу движения воздуха. Относительно трехрядных моделей, обладают большей тепловой мощностью и температурой нагретого потока. Благодаря чему обеспечивается весьма существенная температурная разница на входе и выходе из теплообменника - от 40°С до 80°С.
Многоходовые, с сегментными перегородками. Улучшенная интенсивность и коэффициент теплоотдачи. Калориферы КСк4 - наиболее подходящий вариант для качественного обогрева производственных помещений с плохой теплоизоляцией. Стоимость - от 6078 до 48733 рублей с НДС.

Наименование калорифера

Производительность

Площадь поверхности теплообмена

Габаритные и присоединительные размеры, мм

Масса
(не более)

№№

По воздуху, м³/ч

По теплу, кВт

м²

L

L 1

L 2

L 3

l

l  1

l  2

C

dy

кг

КСк 4-1

2000

43,4

12,9

530

578

602

650

378

426

450

305

32

34

КСк 4-2

2500

58,5

16,9

665

703

727

775

38

КСк 4-3

3150

70,4

18,9

780

828

852

900

44

КСк 4-4

4000

88,6

21,9

905

953

977

1025

48

КСк 4-5

5000

115,4

27,9

1155

1203

1227

1275

59

КСк 4-6

2500

59,8

17,5

530

578

602

650

503

551

575

430

32

43

КСк 4-7

3150

76,9

21,7

665

703

727

775

50

КСк 4-8

4000

99,0

26,0

780

828

852

900

58

КСк 4-9

5000

122,9

30,2

905

953

977

1025

65

КСк 4-10

6300

160,6

38,8

1155

1203

1227

1275

78

КСк 4-11

16000

424,7

114,1

1655

1703

1727

1774

1003

1051

1075

912

50

206

КСк 4-12

25000

660,4

172,4

1503

1551

1575

1392

307

Основные технические характеристики воздухоподогревателей приведены для режима, со следующими параметрами теплоносителя и воздуха:    температура воды на входе - 150°С    • температура воды на выходе - 70°С    температура воздуха на входе - минус 20°С    Теплоноситель - горячая или перегретая вода

Калориферы сертифицированы. Контактные данные и цены вы можете посмотреть на странице сайта Контакты/Прайс
