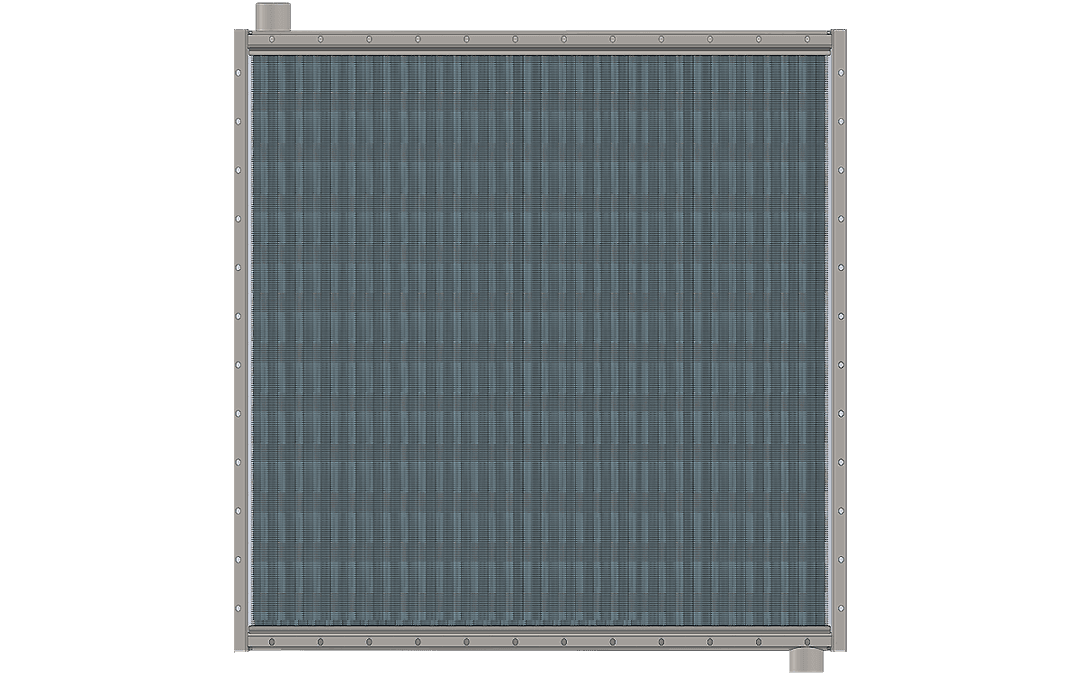

Калориферы приточные КППС и КППУ

Производство приточных паровых калориферов

Приточные паровые калориферы производства предприятия ООО Т.С.Т. предназначены для создания и поддержания технологических параметров воздуха в системах воздушного отопления, вентиляции и кондиционирования, тепловых завесах, сушильных камерах. Процесс передачи теплоты происходит при прохождении воздушного потока через сечение калорифера и связан с изменением агрегатного состояния водяного пара. В результате взаимодействия с оребренной поверхностью теплообменных трубок воздух нагревается, а пар охлаждается и конденсируется.

Характеристики приточных паровых калориферов

Паровые калориферы для приточных систем серии КППС и КППУ имеют квадратную форму с внутренними размерами нагревательного модуля от 500х500 мм до 1500х1500 мм. Производительность по воздуху варьируется от 2000 до 25000 м3/час. Общая линейка теплообменников КППС и КППУ изготавливаемых по ТУ 4863-006-55613706-25 насчитывает 48 номеров.

Расчет парового приточного калорифера
Паровой калорифер для приточной вентиляции

Онлайн-расчет мощности парового калорифера

Расход тепла паровым калорифером на подогрев приточного воздуха. В поля калькулятора расчета вносятся следующие показатели: 1. объем проходящего через калорифер воздуха, 2. температура входящего воздуха, 3. необходимая температура воздуха на выходе из нагревателя. По результатам онлайн-расчета показывается требуемая тепловая мощность парового калорифера для соблюдения заданных условий.

Онлайн-расчет расхода пара калорифером

Расход пара в зависимости от мощности калорифера. В верхнее поле вносится значение тепловой мощности подобранного промышленного воздухонагревателя. В выпадающем меню выбирается давление сухого насыщенного пара, поступающего в калорифер приточной вентиляции. По результатам онлайн-расчета показывается необходимый расход теплоносителя для выработки указанной производительности по теплу.

Давление сухого насыщенного пара, МПа

Онлайн-расчет мощности калорифера от расхода пара

Расчет мощности калорифера в зависимости от давления и расхода теплоносителя. В верхнее поле калькулятора вносится определенный расход пара. В выпадающем меню выбирается давление сухого насыщенного пара, поступающего в оребренный теплообменник. По результатам онлайн-расчета показывается вырабатываемая калорифером мощность.

Давление сухого насыщенного пара, МПа

Калькуляторы онлайн-расчета предоставляют общую информацию по определенной мощности калорифера и расходу теплоносителя. Подробный расчет и подбор паровых калориферов для приточной вентиляции представлен серией инженерных калькуляторов с теплотехническими и аэродинамическими показателями.

Расчет и подбор приточных паровых калориферов

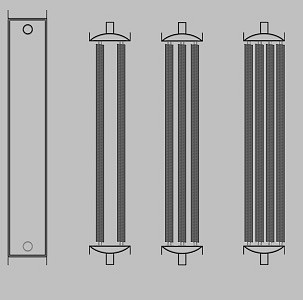

Выбрав номер калорифера с приближенным для выполнения вашей задачи объемом нагреваемого воздуха, в режиме онлайн можно произвести теплотехнический расчет. Паровые воздухонагреватели одного номера отличаются друг от друга количеством рядов теплопередающих трубок и вырабатываемой тепловой мощностью. Всего для подбора представлены 144 модели.

Калькулятор подбора паровых приточных калориферов

Подбор с помощью онлайн калькулятора осуществляется следующим образом: 1. вносятся данные по воздуху – производительность, температура на входе и требуемая на выходе; 2. выбирается давление пара; 3. в зависимости от показателей расчета делается выбор в пользу двух, трех или четырехрядной модели калорифера. При недостаточной или избыточный тепловой мощности следует перейти к последующему или предыдущему номеру парового приточного воздухонагревателя.

Пример калькулятора на производительность 11000 м3/час

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м2•с, допустимая 1.5-8 кг/м2•с.

Модель калорифера

Объем нагреваемого воздуха:

Температура входящего воздуха:

Требуемая температура воздуха на выходе:

Давление сухого насыщенного пара

Запас площади поверхности нагрева калорифера:

Тепловая мощность, кВт

Расход пара, кг/час

Аэродинамическое сопротивление, Па

Массовая скорость воздуха в фронтальном сечении, кг/м2с

Чтобы рассчитать параметры для другой производительности, перейдите на страницу выбранной модели парового калорифера из списка ниже.

Приточные калориферы КППС

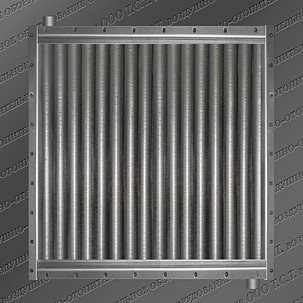

Структура условного обозначения паровых приточных калориферов КППС производства ООО «Т.С.Т.». Калорифер КППС 1530х1530_2: КППС – калорифер приточный паровой стандартный; 1530 – внешняя ширина калорифера, мм; 1530 – внешняя высота калорифера, мм; 2 - количество рядов теплопередающих элементов, стальные трубки диаметром 16 мм с накатным алюминиевым оребрением.

Модель
водяного калорифера
Производительность
по воздуху, м³/ч
Габаритные размеры, мм Площадь поверхности теплообмена, мм
B1 H1 B H dy КППС2 КППС3 КППС4
КППС-572x572 2500 572 572 500 500 50 6.3 9.6 12.7
КППС-614x614 3000 614 614 542 542 50 7.4 11.3 14.9
КППС-655x655 3500 655 655 583 583 50 8.7 13.1 17.3
КППС-697x697 4000 697 697 625 625 50 9.9 15.1 19.9
КППС-739x739 4500 739 739 667 667 50 11.3 17.2 22.7
КППС-780x780 5000 780 780 708 708 50 12.8 19.4 25.6
КППС-822x822 6000 822 822 750 750 50 14.4 21.8 28.7
КППС-864x864 7000 864 864 792 792 50 16.0 24.3 32.1
КППС-905x905 8000 905 905 833 833 50 17.8 26.9 35.6
Модель
водяного калорифера
Производительность
по воздуху, м³/ч
Габаритные размеры, мм Площадь поверхности теплообмена, мм
B1 H1 B H dy КППС2 КППС3 КППС4
КППС-947x947 9000 947 947 875 875 50 19.6 29.6 39.2
КППС-989x989 10000 989 989 917 917 50 21.6 32.6 43.1
КППС-1030x1030 11000 1030 1030 958 958 50 23.6 35.6 47.1
КППС-1072x1072 12000 1072 1072 1000 1000 65 25.6 38.7 51.3
КППС-1114x1114 13000 1114 1114 1042 1042 65 27.9 42.1 55.8
КППС-1155x1155 14000 1155 1155 1083 1083 65 30.1 45.5 60.3
КППС-1197x1197 15000 1197 1197 1125 1125 65 32.5 49.1 65.0
КППС-1239x1239 16000 1239 1239 1167 1167 65 35.0 52.8 70.0
Модель
водяного калорифера
Производительность
по воздуху, м³/ч
Габаритные размеры, мм Площадь поверхности теплообмена, мм
B1 H1 B H dy КППС2 КППС3 КППС4
КППС-1280x1280 17000 1280 1280 1208 1208 65 37.6 56.7 75.1
КППС-1322x1322 18000 1322 1322 1250 1250 65 40.2 60.7 80.4
КППС-1364x1364 19000 1364 1364 1292 1292 65 43.0 64.8 85.9
КППС-1405x1405 20000 1405 1405 1333 1333 65 45.8 69.0 91.6
КППС-1447x1447 21000 1447 1447 1375 1375 65 48.7 73.4 97.4
КППС-1489x1489 22000 1489 1489 1417 1417 65 51.7 78.0 103.5
КППС-1530x1530 23000 1530 1530 1458 1458 65 54.8 82.6 109.6
КППС-1572x1572 25000 1572 1572 1500 1500 65 58.0 87.4 116.0

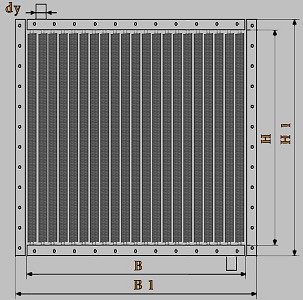

Паровые приточные калориферы габаритные размеры

Пример калькулятора на производительность 20000 м3/час

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м2•с, допустимая 1.5-8 кг/м2•с.

Модель калорифера

Объем нагреваемого воздуха:

Температура входящего воздуха:

Требуемая температура воздуха на выходе:

Давление сухого насыщенного пара

Запас площади поверхности нагрева калорифера:

Тепловая мощность, кВт

Расход пара, кг/час

Аэродинамическое сопротивление, Па

Массовая скорость воздуха в фронтальном сечении, кг/м2с

Чтобы рассчитать параметры для другой производительности, перейдите на страницу выбранной модели парового калорифера из списка ниже.

Приточные калориферы КППУ

Структура условного обозначения паровых приточных калориферов КППУ производства ООО «Т.С.Т.». Калорифер КППУ 981х981_3: КППУ – калорифер приточный паровой увеличенный; 981 – внешняя ширина калорифера, мм; 981 – внешняя высота калорифера, мм; 3 - количество рядов теплопередающих элементов, стальные трубки диаметром 22 мм с накатным алюминиевым оребрением.

Модель
водяного калорифера
Производительность
по воздуху, м³/ч
Габаритные размеры, мм Площадь поверхности теплообмена, мм
B1 H1 B H dy КППУ2 КППУ3 КППУ4
КППУ-572x572 2500 572 572 500 500 50 5.0 7.7 10.1
КППУ-617x617 3000 617 617 545 545 50 6.0 9.1 12.0
КППУ-663x663 3500 663 663 591 591 50 7.0 10.7 14.1
КППУ-708x708 4000 708 708 636 636 50 8.2 12.5 16.4
КППУ-754x754 4500 754 754 682 682 50 9.4 14.3 18.9
КППУ-799x799 5000 799 799 727 727 50 10.7 16.3 21.4
КППУ-845x845 6000 845 845 773 773 50 12.2 18.4 24.3
КППУ-890x890 7000 890 890 818 818 50 13.6 20.6 27.3
Модель
водяного калорифера
Производительность
по воздуху, м³/ч
Габаритные размеры, мм Площадь поверхности теплообмена, мм
B1 H1 B H dy КППУ2 КППУ3 КППУ4
КППУ-935x935 8000 935 935 863 863 50 15.2 23.0 30.4
КППУ-981x981 9000 981 981 909 909 50 16.9 25.5 33.8
КППУ-1026x1026 10000 1026 1026 954 954 50 18.6 28.2 37.2
КППУ-1072x1072 11000 1072 1072 1000 1000 65 20.4 30.9 40.9
КППУ-1117x1117 12000 1117 1117 1045 1045 65 22.3 33.8 44.7
КППУ-1163x1163 13000 1163 1163 1091 1091 65 24.3 36.8 48.7
КППУ-1208x1208 14000 1208 1208 1136 1136 65 26.4 39.9 52.9
КППУ-1254x1254 15000 1254 1254 1182 1182 65 28.6 43.2 57.3
Модель
водяного калорифера
Производительность
по воздуху, м³/ч
Габаритные размеры, мм Площадь поверхности теплообмена, мм
B1 H1 B H dy КППУ2 КППУ3 КППУ4
КППУ-1299x1299 16000 1299 1299 1227 1227 65 30.9 46.6 61.8
КППУ-1345x1345 17000 1345 1345 1273 1273 65 33.2 50.2 66.5
КППУ-1390x1390 18000 1390 1390 1318 1318 80 35.7 53.8 71.3
КППУ-1435x1435 19000 1435 1435 1363 1363 80 38.2 57.5 76.3
КППУ-1481x1481 20000 1481 1481 1409 1409 80 40.8 61.5 81.5
КППУ-1526x1526 22000 1526 1526 1454 1454 80 43.4 65.5 86.9
КППУ-1572x1572 24000 1572 1572 1500 1500 80 46.2 69.7 92.5
Паровые приточные калориферы технические характеристики
