Калориферы КПСк. Технические характеристики, производство калориферов КПСк2 КПСк3 КПСк4

Калориферы

Калориферы КПСк  - паровые воздухонагреватели, используемые в качестве воздушных отопительных приборов в приточных камерах и в составе калориферной установки. Предназначены для нагрева воздуха в вентиляционных системах промышленных и общественных зданий. Относятся к классу поверхностных рекуперативных теплообменников. Передача тепла в них проходит от более горячей нагретой среды (в данном случае пара) - более холодной (воздуху).
Производство калориферов биметаллических К
ПСк осуществляется согласно техническим характеристикам и требованиям ТУ 4863-002-55613706-2011 с проведением обязательных приемо-сдаточных испытаний и проверки после изготовления на герметичность и прочность. Теплоносителем выступает сухой насыщенный (перегретый) пар по СНиП 2.04.07-86 с температурой до 190°С и имеющий рабочее избыточное давление не более 1,2 МПа.

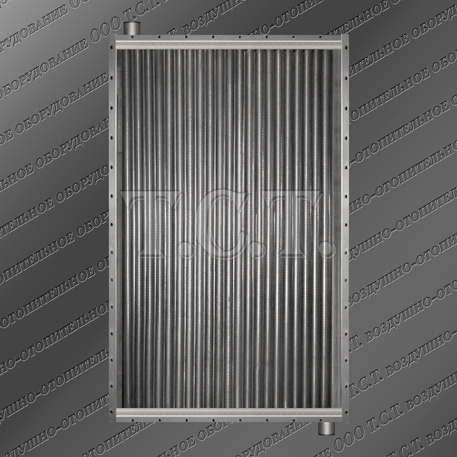

Parovoy kalorifer tipa kpsk
Kalorifery kpsk - teplonositel par

Принцип работы. Сухой насыщенный пар (или первичный теплоноситель) подается через верхний патрубок непосредственно в нагревательный модуль, где под воздействием нагнетаемого холодный воздух вентилятора, он охлаждается, превращаясь в конденсат, и через стенки оребренных поверхностей теплообменных элементов отдает свою теплоту обогреваемому помещению.

Расчет и подбор калориферов паровых типа КПСк. На странице представлена подробная пошаговая инструкция подбора паровых воздухонагревателей данного вида. Выложены таблицы с теплотехническими данными теплообменников.

Коэффициенты теплопередачи воздухонагревателей типа КПСк2, 3 и 4. Представлены формулы и таблицы для нахождения показателей для всех моделей.

Уже сконденсирующийся, в виде капель и пленки, он стекает в коллектор воздухоподогревателя КП-Ск и через нижний патрубок отводится наружу. Во избежании теплопотерь и для нормального цикла работы, ниже калорифера устанавливается конденсатоотводчик. Основное его назначение – выпуск воды и удержание острого пара до полной его конденсации.

Калорифер одноходовой типа КПСк представляет собой металлический модуль прямоугольного сечения при производстве которого, в качестве теплоотдающей поверхности применяются металлические полые трубки диаметром 16 мм с толщиной стенки - электросварные (1,6 мм), бесшовные цельнотянутые (1,5 мм) с накатанным на их поверхности алюминиевым оребрением. Паровые теплообменники устанавливаются с вертикальным расположением теплоотдающих трубок, патрубки привариваются с двух сторон (сверху и снизу), коллектор имеет только один ход и приваривается без разделительных сегментов.

Наиболее оправдано и экономически целесообразно их применение на предприятиях, где пар имеет производственное потребление и применяется в технологическом процессе.

Chertez parovyh kaloriferov kpsk - gabaritnye i prisoedinitelnye razmery

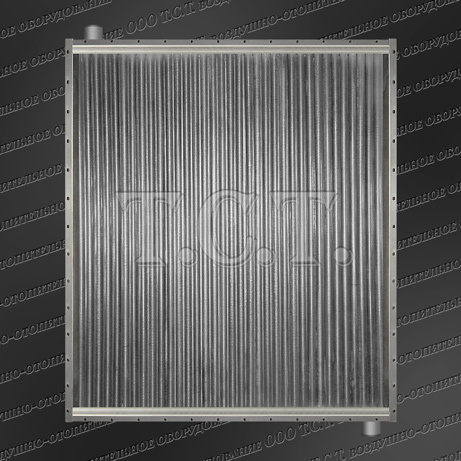

Parovye kalorifery kpsk bimetallicheskie

Большой выбор моделей и размеров воздухонагревателей этого типа, поможет вам, подобрать отопительную секцию подходящей мощности по теплу и производительности по воздуху. В зависимости от объема помещения (начиная от 2000 и заканчивая 25000 метров кубических), и температурных показателей теплоносителя и обогреваемого воздуха - диапазон производительности по теплу от 28 до 670 кВт.

Kalorifery parovye kpsk - katalog

Скачать  -  Каталог паровых калориферов КПСк

Ниже представлены таблицы с основными теплотехническими и конструктивными параметрами. Посмотреть более подробные характеристики каждого парового калорифера типа КПСк, можно кликнув мышкой по его названию в первой колонке таблицы.

Конструктивные и технические характеристики калориферов паровых КПСк2

Наименование

Производительность

Площадь поверхности теплообмена

Габаритные и присоединительные размеры, мм

Масса
(не более)

№№

По воздуху, м³/ч

По теплу, кВт

м²

L

L 1

L 2

L 3

l

l  1

l  2

C

dy

кг

КПСк 2-1

2000

28,4

6,7

530

578

602

650

378

426

450

305

32

22

КПСк 2-2

2500

36,7

8,2

665

703

727

775

25

КПСк 2-3

3150

46,5

9,8

780

828

852

900

28

КПСк 2-4

4000

58,4

11,3

905

953

977

1025

31

КПСк 2-5

5000

77,1

14,4

1155

1203

1227

1275

36

КПСк 2-6

2500

42,9

9,0

530

578

602

650

503

551

575

430

50

27

КПСк 2-7

3150

55,4

11,1

665

703

727

775

30

КПСк 2-8

4000

67,9

13,2

780

828

852

900

35

КПСк 2-9

5000

81,8

15,3

905

953

977

1025

39

КПСк 2-10

6300

107,8

19,5

1155

1203

1227

1275

46

КПСк 2-11

16000

282,8

57,1

1655

1703

1727

1774

1003

1051

1075

912

120

КПСк 2-12

25000

436,3

86,2

1503

1551

1575

1392

174

Конструктивные и технические характеристики калориферов паровых КПСк3

Наименование

Производительность

Площадь поверхности теплообмена

Габаритные и присоединительные размеры, мм

Масса
(не более)

№№

По воздуху, м³/ч

По теплу, кВт

м²

L

L 1

L 2

L 3

l

l  1

l  2

C

dy

кг

КПСк 3-1

2000

46,3

10.2

530

578

602

650

378

426

450

305

50

28

КПСк 3-2

2500

56,8

12.5

665

703

727

775

32

КПСк 3-3

3150

69,1

14.9

780

828

852

900

36

КПСк 3-4

4000

83,6

17.3

905

953

977

1025

41

КПСк 3-5

5000

104,0

22.1

1155

1203

1227

1275

48

КПСк 3-6

2500

59,9

13.7

530

578

602

650

503

551

575

430

50

37

КПСк 3-7

3150

74,8

16.9

665

703

727

775

43

КПСк 3-8

4000

92,1

20.1

780

828

852

900

49

КПСк 3-9

5000

110,5

23.3

905

953

977

1025

54

КПСк 3-10

6300

138,8

29.7

1155

1203

1227

1275

65

КПСк 3-11

16000

371,2

86.2

1655

1703

1727

1774

1003

1051

1075

912

76

163

КПСк 3-12

25000

562,2

129.9

1503

1551

1575

1392

242

Vozduhonagrevateli kpsk3 i kpsk4 parovye

Биметаллические паровоздушные калориферы изготавливаются в трех вариантах: двухрядные - КПСк2, трехрядные - КПСк3 и четырех - КПСк4. Выбор того или иного вида зависит от разницы температуры входящего воздуха и той температуры, которую вы хотите получить на выходе. Если она незначительна, то имеет смысл остановится на первом или втором варианте.
При эксплуатации в условиях низких зимних температур наиболее подходит четырехрядная модель.
Чем выше рядность, тем больше аэродинамическое сопротивление, но, соответственно, и тепловая мощность отопительного воздухоподогревателя.

К преимуществам их эксплуатации в качестве отопительных приборов, по сравнению с аналогичными водяными теплообменниками, можно отнести: более высокий коэффициент теплопередачи, на 20-25% меньшая материалоемкость в плане затрат на общую площадь теплообменной поверхности, нет необходимости применения насосов для циркуляции.

Конструктивные и технические характеристики калориферов паровых КПСк4

Наименование

Производительность

Площадь поверхности теплообмена

Габаритные и присоединительные размеры, мм

Масса
(не более)

№№

По воздуху, м³/ч

По теплу, кВт

м²

L

L 1

L 2

L 3

l

l  1

l  2

C

dy

кг

КПСк 4-1

2000

53,1

13.3

530

578

602

650

378

426

450

305

50

34

КПСк 4-2

2500

68,2

16.4

665

703

727

775

38

КПСк 4-3

3150

80,3

19.5

780

828

852

900

44

КПСк 4-4

4000

98,2

22.6

905

953

977

1025

48

КПСк 4-5

5000

128,7

28.8

1155

1203

1227

1275

59

КПСк 4-6

2500

68,8

18.0

530

578

602

650

503

551

575

430

50

43

КПСк 4-7

3150

85,6

22.2

665

703

727

775

51

КПСк 4-8

4000

106,6

26.4

780

828

852

900

59

КПСк 4-9

5000

128,5

30.6

905

953

977

1025

65

КПСк 4-10

6300

161,9

39.0

1155

1203

1227

1275

79

КПСк 4-11

16000

431,3

114.2

1655

1703

1727

1774

1003

1051

1075

912

76

206

КПСк 4-12

25000

668,4

172.4

1503

1551

1575

1392

307

Основные теплотехнические характеристики оребренных паровых воздухонагревателей приведены для следующего режима: • температура воздуха на входе - минус 20°С   • давление пара - 0,1 МПа     • температура пара на входе - 100°С   Теплоноситель - сухой насыщенный пар

Kalorifery kpsk - gabaritnye razmery

Стоимость паровых калориферов КП-Ск составляет от 4752 до 48733 рублей с НДС
Цена на каждую модель и прайс-лист на всю климатическую продукцию нашего предприятия выложены на странице Контакты/Прайс
