Калориферы приточные КПВС и КПВУ

Производство приточных водяных калориферов

Приточные водяные калориферы производства предприятия ООО Т.С.Т. предназначены для создания и поддержания технологических параметров воздуха в системах воздушного отопления, вентиляции и кондиционирования, тепловых завесах, сушильных камерах. Нагрев или охлаждение воздуха происходит в процессе его конвективного взаимодействия с оребренной поверхностью теплообменных трубок при прохождении через сечение калорифера.

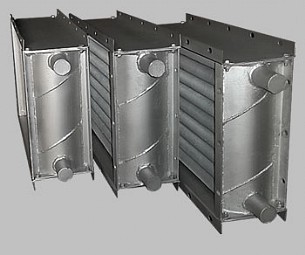

Характеристики приточных водяных калориферов

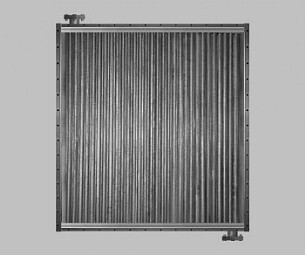

Водяные калориферы для приточных систем серии КПВС и КПВУ имеют квадратную форму с внутренними размерами нагревательного модуля от 500х500 мм до 1500х1500 мм. Производительность по воздуху варьируется от 2000 до 25000 м3/час. Общая линейка воздухонагревателей КПВС и КПВУ изготавливаемых по ТУ 4863-006-55613706-25 насчитывает 48 номеров.

Расчет водяного приточного калорифера

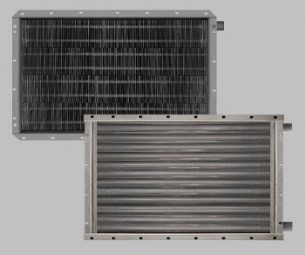

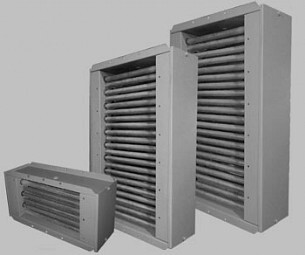

Водяной калорифер для приточной вентиляции

Онлайн-расчет мощности водяного калорифера

Расход тепла водяным калорифером на подогрев приточного воздуха. В поля калькулятора расчета вносятся следующие показатели: 1. объем проходящего через калорифер воздуха, 2. температура входящего воздуха, 3. необходимая температура воздуха на выходе из теплообменника. По результатам онлайн-расчета показывается требуемая тепловая мощность водяного калорифера для соблюдения заданных условий.

Онлайн-расчет расхода теплоносителя калорифером

Расход воды в зависимости от температурного графика теплоносителя и мощности калорифера приточной установки. В поля калькулятора вносятся следующие показатели: 1. мощность подобранного калорифера, 2. температура входящего теплоносителя, 3. температура теплоносителя на выходе из нагревателя. По результатам онлайн-расчета выводится необходимое количество теплоносителя в час при данном температурном графике.

Калькуляторы онлайн-расчета предоставляют общую информацию по определенной мощности калорифера и расходу теплоносителя. Подробный расчет и подбор водяных калориферов для приточной вентиляции представлен серией инженерных калькуляторов с тепловыми, гидравлическими и аэродинамическими показателями.

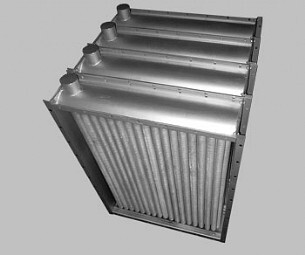

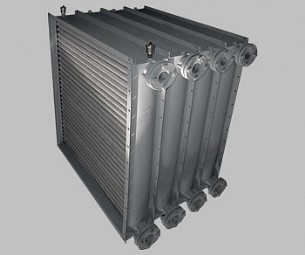

Расчет и подбор приточных водяных калориферов

Выбрав номер калорифера с приближенным для выполнения вашей задачи объемом нагреваемого воздуха, в режиме онлайн можно произвести теплотехнический расчет. Водяные воздухонагреватели одного номера отличаются друг от друга количеством рядов теплопередающих трубок и вырабатываемой тепловой мощностью. Всего для подбора представлены 144 модели.

Калькулятор подбора водяных приточных калориферов

Подбор с помощью онлайн калькулятора осуществляется следующим образом: 1. вносятся данные по воздуху – производительность, температура на входе и требуемая на выходе; 2. выбирается вид теплоносителя, вода или концентрат гликолей, график теплоносителя; 3. в зависимости от показателей расчета делается выбор в пользу двух, трех или четырехрядной модели калорифера. При недостаточной или избыточный тепловой мощности следует перейти к последующему или предыдущему номеру водяного приточного воздухонагревателя.

Пример калькулятора на производительность 10000 м3/час

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м2•с, допустимая 1.5-8 кг/м2•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Модель калорифера

Объем нагреваемого воздуха:

Температура входящего воздуха:

Требуемая температура воздуха на выходе:

Теплоноситель вода этиленгликоль пропиленгликоль

Концентрация гликолей:0 %

Температура теплоносителя на входе:

Температура теплоносителя на выходе:

Запас площади поверхности нагрева калорифера:

Тепловая мощность, кВт

Аэродинамическое сопротивление, Па

Гидравлическое сопротивление, кПа

Расход теплоносителя, кг/час

Массовая скорость воздуха в фронтальном сечении, кг/м2•с

Скорость теплоносителя, м/сек

Чтобы рассчитать параметры для другой производительности, перейдите на страницу выбранной модели водяного калорифера из списка ниже.

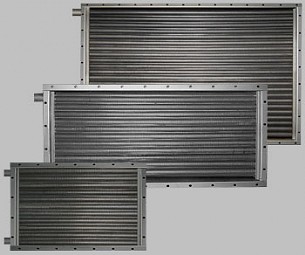

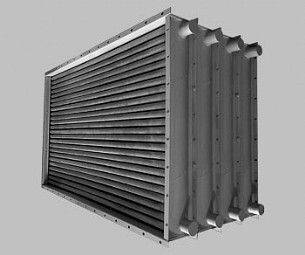

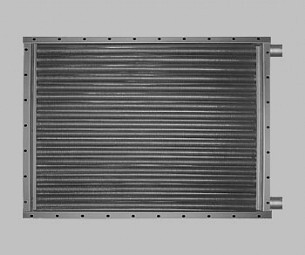

Приточные калориферы КПВС

Структура условного обозначения водяных приточных калориферов КПВС производства ООО «Т.С.Т.». Калорифер КПВС 822х822_3: КПВС – калорифер приточный водяной стандартный; 822 – внешняя длина калорифера, мм; 822 – внешняя высота калорифера, мм; 3 - количество рядов теплопередающих элементов, стальные трубки диаметром 16 мм с накатным алюминиевым оребрением.

Модель
водяного калорифера 		Производительность
по воздуху, м³/ч 		Габаритные размеры, мм Площадь поверхности теплообмена, мм
L1 H1 L H dy КПВС2 КПВС3 КПВС4
КПВС-572x572 2500 572 572 500 500 32 6.8 10.4 13.7
КПВС-614x614 3000 614 614 542 542 32 8.0 12.2 16.1
КПВС-655x655 3500 655 655 583 583 32 9.4 14.2 18.6
КПВС-697x697 4000 697 697 625 625 32 10.7 16.3 21.4
КПВС-739x739 4500 739 739 667 667 32 12.2 18.6 24.5
КПВС-780x780 5000 780 780 708 708 32 13.8 21.0 27.6
КПВС-822x822 6000 822 822 750 750 32 15.5 23.5 31.0
КПВС-864x864 7000 864 864 792 792 32 17.3 26.2 34.6
КПВС-905x905 8000 905 905 833 833 32 19.2 29.0 38.4
Модель
водяного калорифера 		Производительность
по воздуху, м³/ч 		Габаритные размеры, мм Площадь поверхности теплообмена, мм
L1 H1 L H dy КПВС2 КПВС3 КПВС4
КПВС-947x947 9000 947 947 875 875 40 21.2 32.0 42.3
КПВС-989x989 10000 989 989 917 917 40 23.3 35.2 46.6
КПВС-1030x1030 11000 1030 1030 958 958 40 25.4 38.4 50.9
КПВС-1072x1072 12000 1072 1072 1000 1000 50 27.7 41.8 55.4
КПВС-1114x1114 13000 1114 1114 1042 1042 50 30.1 45.4 60.2
КПВС-1155x1155 14000 1155 1155 1083 1083 50 32.6 49.1 65.1
КПВС-1197x1197 15000 1197 1197 1125 1125 50 35.1 53.0 70.2
КПВС-1239x1239 16000 1239 1239 1167 1167 50 37.8 57.0 75.6
Модель
водяного калорифера 		Производительность
по воздуху, м³/ч 		Габаритные размеры, мм Площадь поверхности теплообмена, мм
L1 H1 L H dy КПВС2 КПВС3 КПВС4
КПВС-1280x1280 17000 1280 1280 1208 1208 50 40.6 61.2 81.1
КПВС-1322x1322 18000 1322 1322 1250 1250 50 43.4 65.5 86.9
КПВС-1364x1364 19000 1364 1364 1292 1292 50 46.4 70.0 92.8
КПВС-1405x1405 20000 1405 1405 1333 1333 50 49.4 74.6 98.9
КПВС-1447x1447 21000 1447 1447 1375 1375 50 52.6 79.3 105.2
КПВС-1489x1489 22000 1489 1489 1417 1417 50 55.8 84.2 111.8
КПВС-1530x1530 23000 1530 1530 1458 1458 50 59.2 89.2 118.4
КПВС-1572x1572 25000 1572 1572 1500 1500 50 62.6 94.4 125.3
Водяные приточные калориферы габаритные размеры

Пример калькулятора на производительность 5000 м3/час

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м2•с, допустимая 1.5-8 кг/м2•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Модель калорифера

Объем нагреваемого воздуха:

Температура входящего воздуха:

Требуемая температура воздуха на выходе:

Теплоноситель вода этиленгликоль пропиленгликоль

Концентрация гликолей:0 %

Температура теплоносителя на входе:

Температура теплоносителя на выходе:

Запас площади поверхности нагрева калорифера:

Тепловая мощность, кВт

Аэродинамическое сопротивление, Па

Гидравлическое сопротивление, кПа

Расход теплоносителя, кг/час

Массовая скорость воздуха в фронтальном сечении, кг/м2•с

Скорость теплоносителя, м/сек

Чтобы рассчитать параметры для другой производительности, перейдите на страницу выбранной модели водяного калорифера из списка ниже.

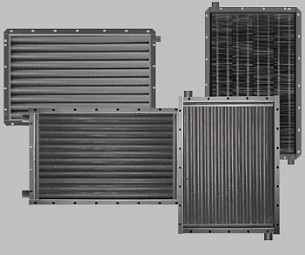

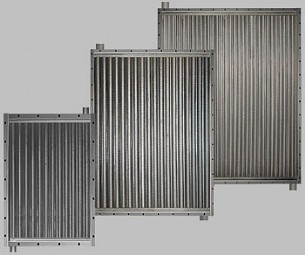

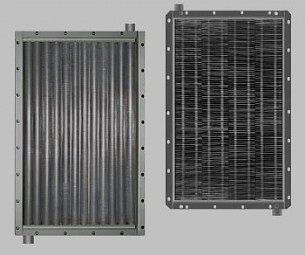

Приточные калориферы КПВУ

Структура условного обозначения водяных приточных калориферов КПВУ производства ООО «Т.С.Т.». Калорифер КПВУ 1390х1390_4: КПВУ – калорифер приточный водяной увеличенный; 1390 – внешняя длина калорифера, мм; 1390 – внешняя высота калорифера, мм; 4 - количество рядов теплопередающих элементов, стальные трубки диаметром 22 мм с накатным алюминиевым оребрением.

Модель
водяного калорифера 		Производительность
по воздуху, м³/ч 		Габаритные размеры, мм Площадь поверхности теплообмена, мм
L1 H1 L H dy КПВУ2 КПВУ3 КПВУ4
КПВУ-572x572 2000 572 572 500 500 32 5.4 8.2 10.8
КПВУ-617x617 2500 617 617 545 545 32 6.4 9.7 12.8
КПВУ-663x663 3000 663 663 591 591 32 7.5 11.5 15.0
КПВУ-708x708 3500 708 708 636 636 32 8.7 13.3 17.5
КПВУ-754x754 4000 754 754 682 682 32 10.1 15.3 20.2
КПВУ-799x799 4500 799 799 727 727 32 11.5 17.4 22.9
КПВУ-845x845 5000 845 845 773 773 32 13.0 19.7 26.0
КПВУ-890x890 6000 890 890 818 818 40 14.5 22.1 29.1
Модель
водяного калорифера 		Производительность
по воздуху, м³/ч 		Габаритные размеры, мм Площадь поверхности теплообмена, мм
L1 H1 L H dy КПВУ2 КПВУ3 КПВУ4
КПВУ-935x935 7000 935 935 863 863 40 16.2 24.5 32.5
КПВУ-981x981 8000 981 981 909 909 40 18.0 27.3 36.1
КПВУ-1026x1026 9000 1026 1026 954 954 40 19.8 30.1 39.7
КПВУ-1072x1072 10000 1072 1072 1000 1000 50 21.8 33.0 43.7
КПВУ-1117x1117 11000 1117 1117 1045 1045 50 23.8 36.1 47.8
КПВУ-1163x1163 12000 1163 1163 1091 1091 50 26.0 39.3 52.1
КПВУ-1208x1208 13000 1208 1208 1136 1136 50 28.2 42.6 56.5
КПВУ-1254x1254 14000 1254 1254 1182 1182 50 30.6 46.2 61.2
Модель
водяного калорифера 		Производительность
по воздуху, м³/ч 		Габаритные размеры, мм Площадь поверхности теплообмена, мм
L1 H1 L H dy КПВУ2 КПВУ3 КПВУ4
КПВУ-1299x1299 15000 1299 1299 1227 1227 50 33.0 49.7 66.0
КПВУ-1345x1345 16000 1345 1345 1273 1273 50 35.5 53.6 71.0
КПВУ-1390x1390 17000 1390 1390 1318 1318 65 38.1 57.4 76.2
КПВУ-1435x1435 18000 1435 1435 1363 1363 65 40.8 61.5 81.5
КПВУ-1481x1481 20000 1481 1481 1409 1409 65 43.6 65.7 87.1
КПВУ-1526x1526 22000 1526 1526 1454 1454 65 46.4 70.0 92.8
КПВУ-1572x1572 24000 1572 1572 1500 1500 65 49.4 74.4 98.8
Водяные приточные калориферы технические характеристики
