Шкаф управления калорифером ШУК-16
Назначение и сфера применения шкафа управления калорифером ШУК-16
Шкаф управления калорифером ШУК-16 производства предприятия ООО Т.С.Т. предназначен для автоматического управления электрокалориферной установкой СФОЦ-16 и входящих в ее состав электрического калорифера и радиального вентилятора низкого давления. Блоки управления ШУК-16 монтируются и эксплуатируются в помещениях с невзрывоопасной окружающей средой, не содержащей токопроводящей пыли, других твердых примесей и применяются для работы в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

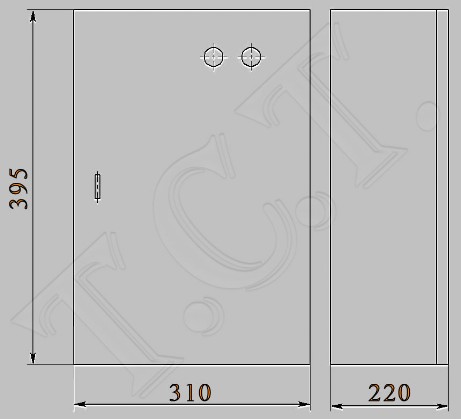

Конструкция и чертеж шкафа управления ШУК-16
Электрический щит управления ШУК-16 типа БУ представляет собой металлический корпус с монтажной платой. Дверца шкафа закрывается на замок. Установленное электрооборудование включает в себя следующие элементы: автоматический выключатель, магнитные пускатели в количестве трех штук, тепловое токовое реле, светосигнальная арматура. Ввод и вывод цепей управления и силовых кабелей осуществляется через отверстия в нижней части щита управления. Температурное и ветровое реле вынесены из шкафа, и в случае его покупки в составе соответствующей электрокалориферной установки входят в комплект поставки.
Технические характеристики и комплектация ШУК-16
Шкаф управления калорифером ШУК-16 обеспечивает:- • индикацию режимов работы установки и калорифера;
- • невозможность включения нагревательных электрических секций при не включенном вентиляторе;
- • отключение электродвигателя вентилятора при токовых перегрузках;
- • отключение секций электрокалорифера при аварийном отключении электродвигателя вентилятора;
- • отключение всех секций при срабатывании температурного реле ТЭНов от аварийного перегрева.
Шкаф управления калорифером приточно-вентиляционной системы ШУК-16 служит для дополнительной комплектации: электрических воздухонагревательных установок СФОЦ (ЭКОЦ) 16, предназначенных для вентиляции и отопления подсобных помещений, мастерских, гаражей и боксов; электрических калориферов СФО (ЭКО) 16, выступающих, как комплектуемое изделие к этой установке, либо как самостоятельный нагревательный модуль, работающей в воздушном потоке с минимально возможной производительностью 1000 м3/час.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска шкафа управления типа БУ ШУК-16 в работу.
| Шкаф управления калорифером ШУК-16. Технические характеристики и комплектация | |
|---|---|
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Напряжение цепи управления, В | 220 |
| Мощность электродвигателя, кВт | до 1.5 |
| Внешние габаритные размеры, мм | 220 х 310 х 395 |
| Масса шкафа, кг | 9 |
| Корпус металлический | ЩМП-1 |
| Автоматический выключатель ВА 47-29 1Р 10А | 1 |
| Арматура светосигнальная (красная) | 1 |
| Арматура светосигнальная (зеленая) | 1 |
| Реле тепловое РТИ (РТН) 5.5 - 8А | 1 |
| Пускатель КМИ (КМН) 9А 220-230В | 2 |
| Пускатель КМИ (КМН) 40А 220-230В | 1 |
| Реле температурное ТРМ 11-01 (11-11) | 1 |
| Реле ветровое с микрокнопкой КМ-1 | 1 |
| Мощность электрокалорифера, общая, кВт | 15 |
| Мощность одной секции электрокалорифера, кВт | 7.5 |
| Мощность электродвигателя вентилятора, кВт | 0.25 |
| Расчетный ток линии электрокалорифера, А | 23 |
| Расчетный ток одной секции электрокалорифера, А | 11 |
| Расчетный ток линии электродвигателя вентилятора, А | 1 |
| Пусковые токи электродвигателя, А | 5 |
| Расчетный ток магистрали, питающей установку, А | 24 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 4 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 2.5 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 1.5 |
| Провода для подключения температурного и ветрового реле, сечение, мм2 | 1 |
При заказе шкафа управления без соответствующей электрокалориферной установки типа СФОЦ-16, рекомендуется доукомплектовать его температурным и ветровым реле. Температурное реле ТРМ-11, в случае превышения температуры оребрения тэнов выше допустимого уровня, и ветровое реле, в случае аварийного прекращения подачи воздушного потока, размыкают цепи управления и отключают нагревательные секции.

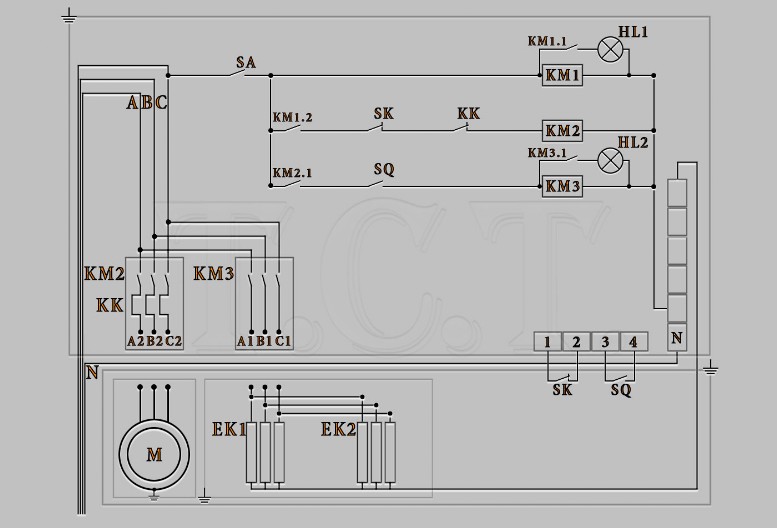

Электрическая схема подключения шкафа управления ШУК-16
Шкаф управления ШУК-16 подключается к сети и электрокалориферной установке согласно электрической схемы. Монтаж электрических цепей производится кабелем, справочные данные, по сечению которого представлены в таблице.
Структура условного обозначения в принципиальной схеме ШУК-16:
SA - автоматический выключатель ВА 47-29;
HL1 - арматура светосигнальная (зеленая);
HL2 - арматура светосигнальная (красная);
EK 1 – секция нагревателей;
EK 2 – секция нагревателей;
M – электродвигатель;
SK - реле температурное ТРМ 11;
SQ – реле ветровое;
KK – реле тепловое РТИ 5.5-8А;
KM 1 - пускатель КМИ 9А;
KM 2 – пускатель КМИ 9А;
KM 3 – пускатель КМИ 40А.
