Калорифер КСк 4-8

Производство и сфера назначения водяного калорифера КСк 4-8

Калорифер КСк 4-8 водяной предназначен для нагрева воздуха, поступающего в отопительно-вентиляционные системы зданий различного назначения. Производство оребренных воздушных нагревателей КСк 4-8-02 ХЛ3 осуществляется согласно техническим характеристикам по ТУ 4863-002-55613706-02 с гидравлической проверкой каждого теплообменника на герметичность и прочность. Калориферы применяются в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150.

Комплектация и технические характеристики калорифера КСк 4-8

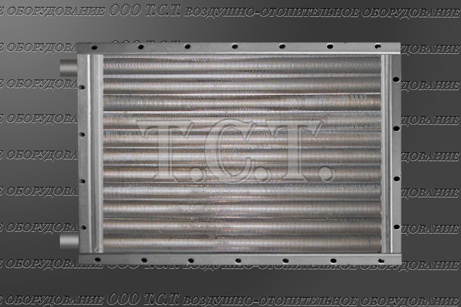

Водовоздушный калорифер КСк 4-8 представляет собой стальной поверхностный теплообменный модуль с перекрестным движением энергоносителей. Основообразующим элементом конструкции воздухонагревателя является гидравлический тракт с нагревательными оребренными трубками. Изготовление теплоотдающих элементов производится из металлической электросварной трубы по ГОСТ 10704-91 диаметром 16 х 1.6 мм или стальной цельнотянутой бесшовной трубы (производство по ГОСТ 8734-75) диаметром 16 х 1.5 мм и алюминиевого накатного оребрения.

Четырехрядные калориферы КСк Каталог водяных калориферов КСк 4

Теплоноситель - горячая (перегретая) вода по ГОСТ 20995-75. Четыре ряда спирально-накатных теплоотдающих элементов, расположенных в шахматном порядке. Число ходов по теплоносителю - четыре (шесть).

Основные технические характеристики водяного воздухонагревателя КСк 4-8-02-ХЛ3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
4000	100	26.4	59

Тепловая мощность - 100 кВт. Производительность по воздуху - 4000 м³/ч. Площадь поверхности теплообмена - 26.4 м². Вес (масса) калорифера - не более 59 кг. Объем (емкость) воздухонагревателя КСк 4-8 - 7.1 литра. Габариты по контуру - 852 х 575 х 180 мм. Количество теплопередающих элементов - 46 шт. Общая длина трубки - 795 мм. Длина спирально накатного алюминиевого оребрения - 755 мм. Диаметр патрубков или штуцеров - 32 мм.

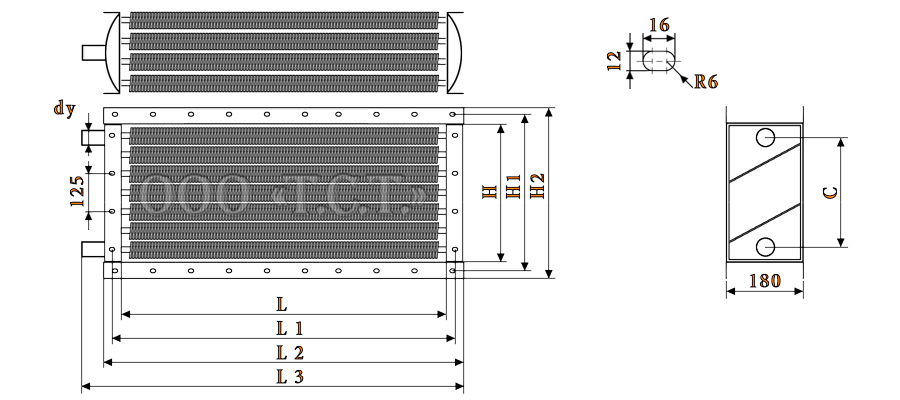

Габаритные и присоединительные размеры калорифера КСк 4-8

Габаритные и присоединительные размеры оребренного теплообменника КСк 4-8, мм
L	L 1	L 2	L 3	H	H 1	H 2	C	dy
780	828	852	900	503	551	575	430	32

Габаритные размеры теплообменного модуля КСк 4 8: L - 780 мм (длина трубок до решеток - внутренняя длина воздухоподогревателя), L1 - 828 мм (расстояние между монтажными отверстиями), L2 - 852 мм (полная длина водяного калорифера КСк 4 8 - без патрубков), L3 - 900 мм (полная длина теплообменника - с патрубками), H - 503 мм (внутренняя ширина воздухонагревателя), H1 - 551 мм (расстояние между присоединительными отверстиями), H2 - 575 мм (полная ширина водовоздушного подогревателя КСк 4 8), С - 430 мм (расстояние между патрубками - по центру).

Рабочие расчетные параметры водовоздушного калорифера типа КСк 4-8

Технические данные калорифера КСк 4-8 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
4 (6)	4	0.780	0.392	26.4	0.00224	0.00101	0.00153 (0.00102)

Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 4 8 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2000 до 8000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

Температурный режим воды на входе и выходе, °С	150/70
Объем нагреваемого воздуха, м³/ч	4000				6400				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,67	3,80	3,96	4,12	5,86	6,09	6,33	6,59	7,33	7,61	7,91	8,24
Аэродинамическое сопротивление, Па	93	100	107	116	221	237	254	273	332	356	382	412
t воздуха на выходе из воздухонагревателя, °С	52	48	43	38	46	41	35	30	43	38	32	26
Расход теплоносителя, м³/ч	0,9	1,0	1,1	1,3	1,2	1,4	1,6	1,8	1,4	1,6	1,8	2,0
Гидравлическое сопротивление, кПа	0,8	1,1	1,5	1,9	1,7	2,3	2,9	3,7	2,4	3,1	4,0	5,2
Коэффициент теплопередачи, Вт/(м²•°C)	38,8	40,4	42,0	43,7	51,7	53,8	56,0	58,2	59,2	61,7	64,2	66,7
Скорость теплоносителя в калорифере КСк 4-8, м/сек	0,24	0,28	0,32	0,36	0,34	0,39	0,45	0,50	0,40	0,46	0,52	0,59
Производительность по теплу, кВт	77	88	100	113	108	123	140	158	126	145	164	185

Температурный график теплоносителя, °С	130/70
Объем нагреваемого воздуха, м³/ч	4000				5000				6400
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,67	3,80	3,96	4,12	4,58	4,76	4,94	5,15	5,86	6,09	6,33	6,59
Аэродинамическое сопротивление, Па	93	100	107	116	140	150	162	174	221	237	254	273
t воздуха на выходе из теплообменника, °С	50	45	41	36	47	42	37	32	44	39	33	28
Расход теплоносителя, м³/ч	1,1	1,3	1,4	1,6	1,3	1,5	1,7	1,9	1,5	1,7	2,0	2,2
Гидравлическое сопротивление, кПа	1,3	1,8	2,3	3,0	1,8	2,5	3,2	4,2	2,7	3,6	4,7	6,0
Коэффициент теплопередачи, Вт/(м²•°C)	40,1	41,8	43,5	45,3	46,0	47,9	49,9	51,9	53,5	55,8	58,1	60,4
Скорость теплоносителя, м/сек	0,30	0,35	0,40	0,45	0,35	0,41	0,47	0,53	0,42	0,49	0,56	0,63
Производительность по теплу калорифера КСк 4-8, кВт	73	84	96	109	86	99	113	128	102	118	135	153

Температурный режим воды на входе и выходе, °С	115/70
Объем нагреваемого воздуха, м³/ч	3150				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	2,88	3,00	3,11	3,24	3,67	3,80	3,96	4,12	4,58	4,76	4,94	5,15
Аэродинамическое сопротивление, Па	60	64	69	75	93	100	107	116	140	150	162	174
t воздуха на выходе из воздухоподогревателя, °С	51	47	43	39	48	43	39	34	45	40	36	31
Расход теплоносителя в калорифере КСк 4-8, м³/ч	1,2	1,4	1,6	1,8	1,4	1,6	1,8	2,1	1,6	1,9	2,2	2,4
Гидравлическое сопротивление, кПа	1,5	2,0	2,7	3,5	2,1	2,9	3,8	5,0	3,0	4,0	5,3	6,9
Коэффициент теплопередачи, Вт/(м²•°C)	36,0	37,5	39,1	40,7	41,7	43,5	45,3	47,1	47,8	49,8	51,9	54,1
Скорость теплоносителя, м/сек	0,32	0,37	0,42	0,48	0,38	0,44	0,51	0,58	0,45	0,52	0,60	0,68
Тепловой поток, кВт	59	68	78	89	70	81	93	106	83	96	110	125

График теплоносителя, °С	105/70
Объем нагреваемого воздуха, м³/ч	2900				3500				4000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	2,66	2,76	2,87	2,99	3,21	3,33	3,46	3,60	3,67	3,80	3,96	4,12
Аэродинамическое сопротивление КСк 4-8, Па	52	55	60	64	73	78	84	90	93	100	107	116
Температура воздуха на выходе из калорифера, °С	51	47	43	39	48	44	40	36	47	42	38	34
Расход горячей воды, м³/ч	1,4	1,6	1,8	2,1	1,6	1,8	2,1	2,4	1,7	2,0	2,3	2,6
Гидравлическое сопротивление, кПа	2,0	2,8	3,7	4,8	2,7	3,7	4,9	6,4	3,3	4,5	6,0	7,9
Коэффициент теплопередачи, Вт/(м²•°C)	35,4	36,9	38,5	40,1	39,7	41,5	43,2	45,0	43,1	45,0	46,9	48,9
Скорость теплоносителя в трубках, м/сек	0,37	0,43	0,50	0,57	0,43	0,50	0,58	0,66	0,47	0,55	0,64	0,73
Тепловая мощность, кВт	54	63	72	82	62	72	83	95	68	80	92	105

Температура воды на входе и выходе из нагревателя, °С	95/70
Объем нагреваемого воздуха, м³/ч	2250				2500				2900
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	2,06	2,14	2,23	2,32	2,29	2,38	2,47	2,57	2,66	2,76	2,87	2,99
Аэродинамическое сопротивление, Па	33	35	37	40	39	42	45	49	52	55	60	64
t воздуха на выходе из теплообменника, °С	52	49	46	42	51	48	44	41	49	46	42	38
Расход теплоносителя калорифером КСк 4-8, м³/ч	1,5	1,8	2,1	2,4	1,7	1,9	2,2	2,6	1,9	2,2	2,5	2,9
Гидравлическое сопротивление, кПа	2,6	3,5	4,7	6,2	3,0	4,2	5,5	7,3	3,8	5,3	7,0	9,2
Коэффициент теплопередачи, Вт/(м²•°C)	31,7	33,2	34,6	36,1	33,9	35,4	36,9	38,5	37,2	38,8	40,5	42,2
Скорость теплоносителя, м/сек	0,42	0,49	0,56	0,65	0,45	0,53	0,61	0,70	0,51	0,60	0,69	0,79
Производительность по теплу, кВт	43	51	58	67	47	55	63	73	53	62	71	81

Отопительный график горячей воды, °С	95/60
Объем нагнетаемого в калорифер КCк4-8 воздуха, м³/ч	3500				4000				4500
Температура входящего холодного воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	3,21	3,33	3,46	3,60	3,67	3,80	3,96	4,12	4,12	4,28	4,45	4,63
Аэродинамические потери, Па	73	78	84	90	93	100	107	116	116	124	133	143
Температура выходящего нагретого воздуха, °С	42	38	34	30	40	36	32	28	39	35	30	26
Объем используемого теплоносителя, м³/ч	1,4	1,6	1,9	2,2	1,5	1,8	2,1	2,4	1,6	1,9	2,3	2,6
Гидравлические потери, кПа	2,0	2,8	3,9	5,2	2,5	3,5	4,7	6,3	2,9	4,1	5,7	7,5
Коэффициент теплопередачи, Вт/(м²•°C)	38,8	40,6	42,4	44,3	42,1	44,1	46,1	48,1	45,3	47,4	49,5	51,7
Скорость теплоносителя, м/сек	0,37	0,44	0,51	0,59	0,41	0,48	0,57	0,65	0,45	0,53	0,62	0,71
Тепловая мощность воздухонагревателя, кВт	54	64	74	85	59	70	82	94	65	77	89	103

График теплоносителя, °С	90/65
Объем нагреваемого воздуха, м³/ч	2250				2500				2900
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в набегающем потоке, кг/м²•с	2,06	2,14	2,23	2,32	2,29	2,38	2,47	2,57	2,66	2,76	2,87	2,99
Воздушное сопротивление калорифера КСк 4 8, Па	33	35	37	40	39	42	45	49	52	55	60	64
t нагретого воздуха на выходе из теплообменника, °С	49	46	42	39	48	44	41	37	46	42	39	35
Расход теплоносителя, м³/ч	1,4	1,7	2,0	2,2	1,6	1,8	2,1	2,4	1,7	2,0	2,4	2,7
Сопротивление по воде, кПа	2,2	3,1	4,2	5,6	2,6	3,6	4,9	6,5	3,3	4,6	6,2	8,2
Коэффициент теплопередачи, Вт/(м²•°C)	31,4	32,8	34,3	35,8	33,5	35,0	36,6	38,2	36,7	38,4	40,1	41,8
Скорость теплоносителя в трубках, м/сек	0,39	0,46	0,53	0,61	0,42	0,50	0,58	0,66	0,47	0,56	0,65	0,75
Производительность по теплу, кВт	40	48	55	64	44	52	60	69	49	58	67	77

График подачи и отвода теплоносителя, °С	90/55
Объем обогреваемого воздуха, м³/ч	3400				4000				4600
Температура подаваемого в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	3,12	3,23	3,36	3,50	3,67	3,80	3,96	4,12	4,22	4,38	4,55	4,74
Воздушное сопротивление, Па	69	74	80	86	93	100	107	116	121	129	139	149
Температура воздуха на выходе из КСк 4-8, °С	39	35	31	27	37	33	29	24	36	32	27	22
Объем потребляемого теплоносителя, м³/ч	1,2	1,5	1,7	2,0	1,4	1,7	1,9	2,2	1,5	1,8	2,2	2,5
Гидравлические потери калорифера КСк 4-8, кПа	1,6	2,3	3,3	4,4	2,1	3,0	4,1	5,6	2,6	3,7	5,1	6,9
Коэффициент теплопередачи, Вт/(м²•°C)	37,6	39,4	41,2	43,1	41,6	43,6	45,6	47,6	45,3	47,5	49,7	51,9
Скорость теплоносителя, м/сек	0,33	0,40	0,47	0,54	0,38	0,45	0,53	0,61	0,42	0,50	0,59	0,69
Тепловая производительность, кВт	49	58	68	79	55	66	77	89	61	73	85	99

Температура теплоносителя на входе и выходе, °С	80/60
Объем подаваемого воздуха, м³/ч	2250				2500				2900
Температура входящего в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в набегающем потоке, кг/м²•с	2,06	2,14	2,23	2,32	2,29	2,38	2,47	2,57	2,66	2,76	2,87	2,99
Аэродинамическое сопротивление, Па	33	35	37	40	39	42	45	49	52	55	60	64
t воздуха на выходе из воздухоподогревателя, °С	45	42	38	35	44	41	37	34	42	39	35	32
Расход теплоносителя, м³/ч	1,6	2,0	2,3	2,6	1,8	2,1	2,5	2,9	2,0	2,4	2,7	3,2
Гидравлическое сопротивление, кПа	2,9	4,1	5,7	7,6	3,4	4,8	6,7	9,0	4,2	6,1	8,5	11,4
Коэффициент теплопередачи, Вт/(м²•°C)	32,0	33,6	35,1	36,7	34,2	35,8	37,5	39,1	37,5	39,3	41,1	42,9
Скорость теплоносителя в калорифере КСк 4-8, м/сек	0,44	0,53	0,62	0,72	0,48	0,57	0,67	0,78	0,53	0,64	0,76	0,88
Тепловая мощность воздухонагревателя, кВт	37	44	52	60	40	48	56	65	45	54	63	73

Температурный режим воды на входе и выходе, °С	80/50
Объем подаваемого в теплообменник воздуха, м³/ч	3700				4000				4300
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Массовая скорость воздуха в потоке, кг/м²•с	3,39	3,52	3,66	3,81	3,67	3,80	3,96	4,12	3,94	4,10	4,25	4,43
Сопротивление по воздуху, Па	81	87	93	100	93	100	107	116	107	114	122	132
t воздуха на выходе из калорифера КСк 4-8, °С	34	30	26	22	33	29	25	21	33	29	24	20
Объем теплоносителя для нагрева, м³/ч	1,4	1,7	2,0	2,3	1,5	1,8	2,1	2,5	1,6	1,9	2,2	2,6
Гидравлическое сопротивление, кПа	2,0	3,0	4,3	5,8	2,3	3,4	4,8	6,6	2,5	3,8	5,3	7,3
Коэффициент теплопередачи, Вт/(м²•°C)	39,9	41,9	43,9	46,0	41,9	44,0	46,1	48,2	43,8	46,0	48,2	50,4
Скорость горячей воды в трубках, м/сек	0,37	0,45	0,54	0,63	0,39	0,48	0,57	0,67	0,42	0,51	0,60	0,71
Тепловая производительность, кВт	47	57	67	79	50	60	72	84	52	63	75	88

Температурный график теплоносителя, °С	70/55
Объем нагреваемого воздуха, м³/ч	2000				2250				2500
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Скорость воздуха в фронтальном сечении, кг/м²•с	1,83	1,90	1,98	2,06	2,06	2,14	2,23	2,32	2,29	2,38	2,47	2,57
Аэродинамическое сопротивление, Па	26	28	30	32	33	35	37	40	39	42	45	49
t воздуха на выходе из калорифера КСк 4-8, °С	42	39	36	33	41	38	35	32	40	37	33	30
Расход теплоносителя, м³/ч	1,8	2,2	2,6	3,0	2,0	2,4	2,8	3,3	2,2	2,6	3,1	3,6
Сопротивление по воде, кПа	3,5	5,1	7,3	10,0	4,2	6,2	8,7	12,0	5,0	7,2	10,3	14,2
Коэффициент теплопередачи, Вт/(м²•°C)	30,7	32,2	33,8	35,3	33,0	34,7	36,6	38,0	35,2	37,0	38,8	40,6
Скорость теплоносителя в трубках, м/сек	0,49	0,59	0,70	0,82	0,53	0,65	0,77	0,90	0,58	0,70	0,83	0,98
Тепловой поток, кВт	31	37	44	52	34	41	48	57	37	44	53	62

Температура теплоносителя на входе и выходе, °С	70/45
Объем нагреваемого холодного воздуха, м³/ч	3200				4000				4300
Температура входящего в калорифер воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-25
Массовая скорость воздуха в потоке, кг/м²•с	2,93	3,04	3,16	3,29	3,67	3,80	3,96	4,12	3,94	4,09	4,25	4,34
Аэродинамическое сопротивление, Па	62	66	71	77	93	100	107	116	107	114	122	127
Температура выходящего воздуха, °С	32	28	24	20	30	26	22	18	29	25	21	18
Расход теплоносителя, м³/ч	1,3	1,6	2,0	2,3	1,6	1,9	2,3	2,7	1,7	2,0	2,5	2,7
Гидравлическое сопротивление, кПа	1,8	2,8	4,2	5,8	2,6	4,0	5,8	8,2	2,9	4,5	6,5	7,7
Коэффициент теплопередачи, Вт/(м²•°C)	36,8	38,8	40,8	42,7	42,3	44,6	46,8	49,1	44,2	46,6	49,0	50,1
Скорость теплоносителя, м/сек	0,35	0,44	0,53	0,63	0,42	0,52	0,63	0,74	0,44	0,55	0,66	0,72
Тепловая мощность калорифера КСк 4-8, кВт	37	46	56	66	44	55	66	78	47	58	70	76

Подбор водяного калорифера онлайн Калориферы водяные КСк цена

Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах: Трехрядный калорифер КСк 3-8 и Двухрядный калорифер КСк 2-8. Расчет для температурных значений ниже -30 градусов произведен с воздухоподогревателем для северных районов с идентичной рядностью и производительностью по воздуху: Калорифер ТВВ 408.

Коэффициент теплопередачи, гидравлическое и аэродинамическое сопротивление калорифера КСк 4 8

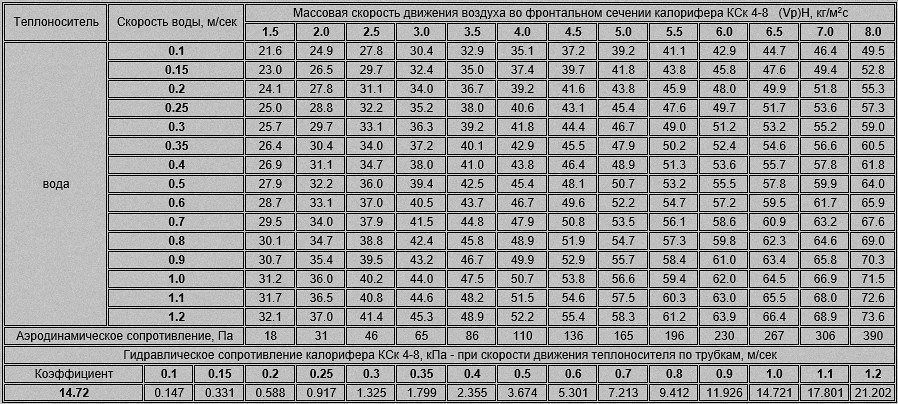

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 4-8 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.

Аэродинамическое сопротивление и массовая скорость воздуха четырехрядного калорифера КСк 4-8
