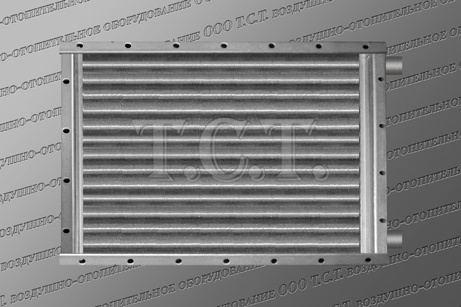

Калорифер КСк 3-8
Производство и сфера применения водяного калорифера КСк 3-8
Калорифер КСк 3-8 водяной предназначен для отопления производственных, общественных и административно-бытовых помещений. Производство калориферов КСк 3-8-02-ХЛ3 осуществляется согласно техническим характеристикам и соответствует требованиям ТУ 4863-002-55613706-02. Каждый воздухонагреватель проходит гидравлическое испытание на прочность и герметичность. Калориферы изготовляются в климатическом исполнении согласно ГОСТ 15150 для эксплуатации в районах с умеренным и холодным климатом категории размещения 3. Сфера применения: гаражи, торговые дома, автосалоны и автомастерские, цеха и т. д.
Конструкция и технические характеристики калорифера КСк 3-8
Калорифер КСк 3-8 состоит из теплоотдающих элементов, вваренных в корпус калорифера, основанием которого служат трубные решетки и сборно-распределительные коллектора. Теплоноситель подается и отводится с помощью патрубков, вмонтированных в один из коллекторов. Многоходовое движение теплоносителя обеспечивается разделительными сегментами, установленными в распределительных крышках. Теплоотдающие элементы изготавливаются из стальной электросварной трубы 16х1.6 мм по ГОСТ 10704-91 или стальной цельнотянутой бесшовной холоднодеформированной трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного оребрения номинальным диаметром 39 мм.
Теплоноситель - горячая, перегретая вода. Три ряда теплоотдающих элементов. Трубки расположены в шахматном порядке. Ходов по теплоносителю - четыре (шесть).
| Основные технические характеристики водяного воздухонагревателя КСк 3-8-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 4000 | 86 | 20.1 | 49 |
Площадь поверхности теплообмена – 20.1 м². Производительность по воздуху - 4000 м³/ч. Тепловая мощность - 86 кВт. Вес (масса) калорифера (не более) - 49 кг. Вместимость (объем) воздухонагревателя КСк 3-8 – 5.3 литра. Габариты по контуру - 852 х 575 х 180 мм. Оребренные элементы (количество) – 35 шт. Общая длина трубки – 795 мм. Длина спирально-накатного оребрения на трубке – 755 мм. Диаметр патрубков для подачи воды – 32 мм.

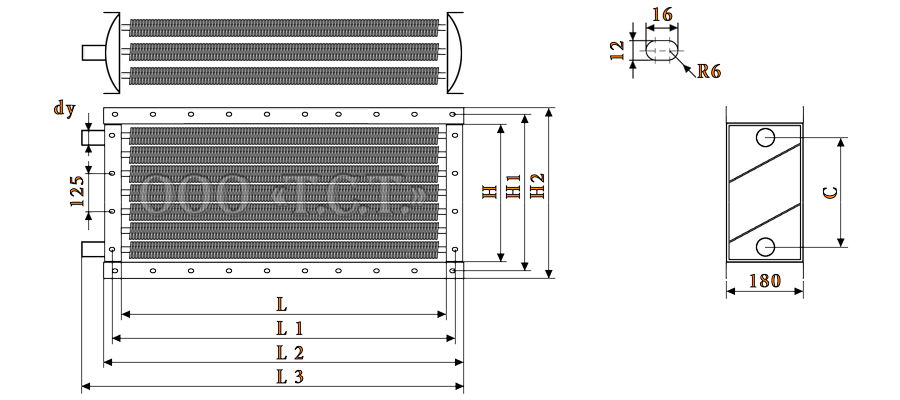

Габаритные и присоединительные размеры калорифера КСк 3-8
| Габаритные и присоединительные размеры оребренного теплообменника КСк 3-8, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 780 | 828 | 852 | 900 | 503 | 551 | 575 | 430 | 32 |
Габаритные размеры воздухонагревателя КСк 3 8: L - 780 мм (длина трубок до решеток - внутренняя длина теплообменника), L1 - 828 мм (расстояние между монтажными отверстиями), L2 - 852 мм (полная длина воздухоподогревателя - без патрубков), L3 - 650 мм (полная длина водяного нагревателя КСк 3 8 - с патрубками), H - 503 мм (внутренняя ширина отопительного прибора), H1 - 551 мм (расстояние между присоединительными отверстиями), H2 - 575 мм (полная ширина водовоздушного теплообменника), С - 430 мм (расстояние между патрубками - по центру).
Расчетные рабочие параметры водяного калорифера типа КСк 3-8
| Технические данные калорифера КСк 3-8 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 (6) | 3 | 0.780 | 0.392 | 20.1 | 0.00164 | 0.00101 | 0.00116 (0.00078) |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 3 8 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 2000 до 8000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 6400 | 8000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,67 | 3,80 | 3,96 | 4,12 | 5,86 | 6,09 | 6,33 | 6,59 | 7,33 | 7,61 | 7,91 | 8,24 |
| Аэродинамическое сопротивление, Па | 65 | 70 | 75 | 81 | 155 | 165 | 178 | 191 | 233 | 249 | 267 | 288 |
| t воздуха на выходе из воздухонагревателя, °С | 45 | 40 | 35 | 29 | 38 | 32 | 26 | 20 | 35 | 29 | 23 | 16 |
| Расход теплоносителя, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 1,0 | 1,2 | 1,3 | 1,5 | 1,2 | 1,3 | 1,5 | 1,7 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,4 | 1,8 | 2,3 | 2,0 | 2,6 | 3,4 | 4,3 | 2,7 | 3,5 | 4,6 | 5,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,8 | 43,4 | 45,1 | 46,9 | 54,0 | 56,2 | 58,4 | 60,6 | 61,0 | 63,4 | 65,9 | 68,4 |
| Скорость теплоносителя в калорифере КСк 3-8, м/сек | 0,28 | 0,32 | 0,36 | 0,41 | 0,38 | 0,44 | 0,50 | 0,56 | 0,44 | 0,50 | 0,57 | 0,65 |
| Производительность по теплу, кВт | 67 | 76 | 86 | 97 | 91 | 104 | 118 | 132 | 104 | 120 | 136 | 152 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6400 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,67 | 3,80 | 3,96 | 4,12 | 4,58 | 4,76 | 4,94 | 5,15 | 5,86 | 6,09 | 6,33 | 6,59 |
| Аэродинамическое сопротивление, Па | 65 | 70 | 75 | 81 | 98 | 105 | 113 | 122 | 155 | 165 | 178 | 191 |
| t воздуха на выходе из теплообменника, °С | 43 | 38 | 32 | 27 | 40 | 34 | 29 | 23 | 37 | 31 | 25 | 18 |
| Расход теплоносителя, м³/ч | 1,0 | 1,1 | 1,2 | 1,4 | 1,1 | 1,3 | 1,4 | 1,6 | 1,3 | 1,5 | 1,7 | 1,9 |
| Гидравлическое сопротивление, кПа | 1,7 | 2,2 | 2,9 | 3,7 | 2,3 | 3,0 | 3,9 | 5,0 | 3,1 | 4,2 | 5,4 | 6,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,3 | 45,1 | 46,9 | 48,7 | 49,0 | 51,0 | 53,0 | 55,1 | 56,0 | 58,3 | 60,6 | 63,0 |
| Скорость теплоносителя, м/сек | 0,35 | 0,40 | 0,46 | 0,52 | 0,41 | 0,47 | 0,53 | 0,60 | 0,47 | 0,55 | 0,63 | 0,71 |
| Производительность по теплу калорифера КСк 3-8, кВт | 63 | 73 | 83 | 94 | 74 | 85 | 97 | 109 | 86 | 99 | 113 | 128 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3150 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,89 | 3,00 | 3,11 | 3,24 | 3,67 | 3,80 | 3,96 | 4,12 | 4,58 | 4,76 | 4,94 | 5,15 |
| Аэродинамическое сопротивление, Па | 42 | 45 | 48 | 52 | 65 | 70 | 75 | 81 | 98 | 105 | 113 | 122 |
| t воздуха на выходе из воздухоподогревателя, °С | 45 | 40 | 35 | 30 | 42 | 36 | 31 | 26 | 39 | 33 | 28 | 22 |
| Расход теплоносителя в калорифере КСк 3-8, м³/ч | 1,0 | 1,2 | 1,4 | 1,5 | 1,2 | 1,4 | 1,6 | 1,8 | 1,4 | 1,6 | 1,8 | 2,1 |
| Гидравлическое сопротивление, кПа | 1,9 | 2,6 | 3,5 | 4,5 | 2,7 | 3,6 | 4,8 | 6,2 | 3,6 | 4,9 | 6,5 | 8,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,5 | 41,2 | 42,8 | 44,5 | 45,1 | 47,0 | 48,9 | 50,8 | 50,9 | 53,1 | 55,2 | 57,5 |
| Скорость теплоносителя, м/сек | 0,37 | 0,43 | 0,50 | 0,57 | 0,44 | 0,51 | 0,59 | 0,67 | 0,51 | 0,59 | 0,68 | 0,78 |
| Тепловой поток, кВт | 52 | 60 | 69 | 78 | 61 | 71 | 81 | 92 | 71 | 82 | 94 | 107 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2900 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,66 | 2,76 | 2,87 | 2,99 | 3,21 | 3,33 | 3,46 | 3,60 | 3,67 | 3,80 | 3,96 | 4,12 |
| Аэродинамическое сопротивление КСк 3-8, Па | 36 | 39 | 42 | 45 | 51 | 55 | 59 | 63 | 65 | 70 | 75 | 81 |
| Температура воздуха на выходе из калорифера, °С | 45 | 41 | 36 | 31 | 42 | 38 | 33 | 28 | 41 | 36 | 31 | 25 |
| Расход горячей воды, м³/ч | 1,2 | 1,4 | 1,6 | 1,9 | 1,4 | 1,6 | 1,8 | 2,1 | 1,5 | 1,8 | 2,0 | 2,3 |
| Гидравлическое сопротивление, кПа | 2,7 | 3,7 | 4,9 | 6,4 | 3,5 | 4,8 | 6,3 | 8,2 | 4,2 | 5,8 | 7,6 | 9,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,2 | 40,8 | 42,5 | 44,2 | 43,5 | 45,3 | 47,2 | 49,1 | 46,8 | 48,8 | 50,8 | 52,9 |
| Скорость теплоносителя в трубках, м/сек | 0,44 | 0,51 | 0,59 | 0,68 | 0,50 | 0,59 | 0,68 | 0,77 | 0,55 | 0,64 | 0,74 | 0,84 |
| Тепловая мощность, кВт | 48 | 56 | 64 | 73 | 55 | 64 | 73 | 83 | 60 | 70 | 80 | 91 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2250 | 2500 | 2900 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,06 | 2,14 | 2,23 | 2,32 | 2,29 | 2,38 | 2,47 | 2,57 | 2,66 | 2,76 | 2,87 | 2,99 |
| Аэродинамическое сопротивление, Па | 23 | 24 | 26 | 28 | 28 | 30 | 32 | 34 | 36 | 39 | 42 | 45 |
| t воздуха на выходе из теплообменника, °С | 48 | 44 | 40 | 36 | 46 | 42 | 38 | 34 | 44 | 40 | 36 | 31 |
| Расход теплоносителя калорифером КСк 3-8, м³/ч | 1,4 | 1,6 | 1,9 | 2,1 | 1,5 | 1,8 | 2,0 | 2,3 | 1,7 | 1,9 | 2,3 | 2,6 |
| Гидравлическое сопротивление, кПа | 3,5 | 4,9 | 6,5 | 8,5 | 4,1 | 5,6 | 7,6 | 9,9 | 5,1 | 7,0 | 9,4 | 12,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,8 | 37,4 | 39,0 | 40,6 | 38,0 | 39,7 | 41,3 | 43,0 | 41,3 | 43,1 | 44,9 | 46,7 |
| Скорость теплоносителя, м/сек | 0,50 | 0,59 | 0,68 | 0,78 | 0,54 | 0,64 | 0,74 | 0,84 | 0,61 | 0,71 | 0,82 | 0,94 |
| Производительность по теплу, кВт | 39 | 46 | 53 | 61 | 43 | 50 | 57 | 66 | 47 | 55 | 64 | 73 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк3-8 воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,21 | 3,33 | 3,46 | 3,60 | 3,67 | 3,80 | 3,96 | 4,12 | 4,12 | 4,28 | 4,45 | 4,63 |
| Аэродинамические потери, Па | 51 | 55 | 59 | 63 | 65 | 70 | 75 | 81 | 81 | 87 | 93 | 100 |
| Температура выходящего нагретого воздуха, °С | 37 | 32 | 27 | 22 | 35 | 30 | 25 | 20 | 34 | 29 | 23 | 18 |
| Объем используемого теплоносителя, м³/ч | 1,2 | 1,4 | 1,7 | 1,9 | 1,3 | 1,6 | 1,8 | 2,1 | 1,4 | 1,7 | 2,0 | 2,2 |
| Гидравлические потери, кПа | 2,6 | 3,6 | 5,0 | 6,6 | 3,1 | 4,4 | 5,9 | 7,9 | 3,7 | 5,1 | 7,0 | 9,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,4 | 44,3 | 46,2 | 48,2 | 45,6 | 47,7 | 49,8 | 51,9 | 48,7 | 50,9 | 53,1 | 55,3 |
| Скорость теплоносителя, м/сек | 0,43 | 0,51 | 0,60 | 0,69 | 0,47 | 0,57 | 0,66 | 0,76 | 0,51 | 0,61 | 0,71 | 0,82 |
| Тепловая мощность воздухонагревателя, кВт | 47 | 56 | 65 | 75 | 52 | 61 | 71 | 82 | 56 | 66 | 77 | 89 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2250 | 2500 | 2900 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 2,06 | 2,14 | 2,23 | 2,32 | 2,29 | 2,38 | 2,47 | 2,57 | 2,66 | 2,76 | 2,87 | 2,99 |
| Воздушное сопротивление калорифера КСк 3 8, Па | 23 | 24 | 26 | 28 | 28 | 30 | 32 | 34 | 36 | 39 | 42 | 45 |
| t нагретого воздуха на выходе из теплообменника, °С | 44 | 40 | 36 | 32 | 43 | 39 | 35 | 30 | 41 | 37 | 32 | 28 |
| Расход теплоносителя, м³/ч | 1,3 | 1,5 | 1,8 | 2,0 | 1,4 | 1,7 | 1,9 | 2,2 | 1,6 | 1,8 | 2,1 | 2,4 |
| Сопротивление по воде, кПа | 3,0 | 4,2 | 5,7 | 7,6 | 3,5 | 4,9 | 6,7 | 8,8 | 4,4 | 6,1 | 8,2 | 10,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,4 | 37,0 | 38,6 | 40,2 | 37,5 | 39,2 | 40,9 | 42,6 | 40,7 | 42,6 | 44,4 | 46,3 |
| Скорость теплоносителя в трубках, м/сек | 0,47 | 0,55 | 0,64 | 0,74 | 0,50 | 0,59 | 0,69 | 0,79 | 0,56 | 0,66 | 0,77 | 0,88 |
| Производительность по теплу, кВт | 37 | 43 | 50 | 58 | 40 | 47 | 54 | 62 | 44 | 52 | 60 | 69 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 3400 | 4000 | 4600 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,12 | 3,23 | 3,36 | 3,50 | 3,67 | 3,80 | 3,96 | 4,12 | 4,22 | 4,38 | 4,55 | 4,74 |
| Воздушное сопротивление, Па | 49 | 52 | 56 | 60 | 65 | 70 | 75 | 81 | 84 | 90 | 97 | 104 |
| Температура воздуха на выходе из КСк 3-8, °С | 34 | 29 | 25 | 20 | 32 | 27 | 22 | 17 | 31 | 26 | 20 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 1,1 | 1,3 | 1,5 | 1,8 | 1,2 | 1,5 | 1,7 | 2,0 | 1,3 | 1,6 | 1,9 | 2,1 |
| Гидравлические потери калорифера КСк 3-8, кПа | 2,1 | 3,0 | 4,2 | 5,6 | 2,6 | 3,8 | 5,2 | 7,0 | 3,2 | 4,6 | 6,3 | 8,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,1 | 43,1 | 45,0 | 47,0 | 45,0 | 47,1 | 49,2 | 51,4 | 48,5 | 50,9 | 53,2 | 55,4 |
| Скорость теплоносителя, м/сек | 0,39 | 0,47 | 0,55 | 0,64 | 0,43 | 0,52 | 0,61 | 0,71 | 0,48 | 0,57 | 0,67 | 0,78 |
| Тепловая производительность, кВт | 43 | 51 | 60 | 70 | 48 | 57 | 67 | 78 | 53 | 63 | 74 | 85 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 2250 | 2500 | 2900 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 2,06 | 2,14 | 2,23 | 2,32 | 2,29 | 2,38 | 2,47 | 2,57 | 2,66 | 2,76 | 2,87 | 2,99 |
| Аэродинамическое сопротивление, Па | 23 | 24 | 26 | 28 | 28 | 30 | 32 | 34 | 36 | 39 | 42 | 45 |
| t воздуха на выходе из воздухоподогревателя, °С | 41 | 37 | 33 | 29 | 39 | 36 | 31 | 27 | 38 | 34 | 29 | 25 |
| Расход теплоносителя, м³/ч | 1,5 | 1,8 | 2,1 | 2,4 | 1,6 | 1,9 | 2,2 | 2,6 | 1,8 | 2,1 | 2,5 | 2,9 |
| Гидравлическое сопротивление, кПа | 4,0 | 5,6 | 7,8 | 10,6 | 4,6 | 6,6 | 9,2 | 12,2 | 5,7 | 8,2 | 11,3 | 15,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 36,2 | 37,9 | 39,6 | 41,3 | 38,3 | 40,2 | 42,0 | 43,8 | 41,7 | 43,7 | 45,6 | 47,6 |
| Скорость теплоносителя в калорифере КСк 3-8, м/сек | 0,53 | 0,64 | 0,75 | 0,87 | 0,57 | 0,69 | 0,81 | 0,94 | 0,64 | 0,77 | 0,90 | 1,05 |
| Тепловая мощность воздухонагревателя, кВт | 34 | 40 | 47 | 55 | 36 | 43 | 51 | 59 | 40 | 48 | 57 | 66 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 3700 | 4000 | 4300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,39 | 3,52 | 3,66 | 3,81 | 3,67 | 3,80 | 3,96 | 4,12 | 3,94 | 4,09 | 4,25 | 4,43 |
| Сопротивление по воздуху, Па | 57 | 61 | 65 | 70 | 65 | 70 | 75 | 81 | 75 | 80 | 86 | 92 |
| t воздуха на выходе из калорифера КСк 3-8, °С | 30 | 25 | 20 | 15 | 29 | 24 | 19 | 14 | 28 | 23 | 18 | 13 |
| Объем теплоносителя для нагрева, м³/ч | 1,2 | 1,5 | 1,7 | 2,0 | 1,3 | 1,6 | 1,8 | 2,1 | 1,4 | 1,6 | 1,9 | 2,2 |
| Гидравлическое сопротивление, кПа | 2,6 | 3,8 | 5,4 | 7,4 | 2,9 | 4,3 | 6,0 | 8,3 | 3,2 | 4,7 | 6,7 | 9,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,4 | 45,6 | 47,7 | 49,9 | 45,3 | 47,6 | 49,8 | 52,1 | 47,1 | 49,5 | 51,9 | 54,2 |
| Скорость горячей воды в трубках, м/сек | 0,43 | 0,52 | 0,63 | 0,73 | 0,46 | 0,55 | 0,66 | 0,77 | 0,48 | 0,58 | 0,69 | 0,81 |
| Тепловая производительность, кВт | 41 | 50 | 59 | 69 | 43 | 53 | 62 | 73 | 45 | 55 | 66 | 77 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2250 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,83 | 1,90 | 1,98 | 2,06 | 2,06 | 2,14 | 2,23 | 2,32 | 2,29 | 2,38 | 2,47 | 2,57 |
| Аэродинамическое сопротивление, Па | 18 | 20 | 21 | 23 | 23 | 24 | 26 | 28 | 28 | 30 | 32 | 34 |
| t воздуха на выходе из калорифера КСк 3-8, °С | 38 | 35 | 31 | 28 | 37 | 33 | 30 | 26 | 36 | 32 | 28 | 24 |
| Расход теплоносителя, м³/ч | 1,7 | 2,0 | 2,4 | 2,8 | 1,8 | 2,2 | 2,6 | 3,0 | 1,9 | 2,4 | 2,8 | 3,2 |
| Сопротивление по воде, кПа | 4,9 | 7,2 | 10,2 | 13,9 | 5,8 | 8,6 | 12,2 | 16,5 | 6,7 | 10,0 | 14,1 | 19,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,0 | 36,7 | 38,5 | 40,1 | 37,3 | 39,2 | 41,1 | 42,9 | 39,6 | 41,6 | 43,5 | 45,5 |
| Скорость теплоносителя в трубках, м/сек | 0,59 | 0,72 | 0,86 | 1,00 | 0,64 | 0,78 | 0,94 | 1,09 | 0,70 | 0,85 | 1,01 | 1,18 |
| Тепловой поток, кВт | 28 | 34 | 41 | 48 | 31 | 37 | 44 | 52 | 33 | 40 | 48 | 56 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 3200 | 4000 | 4300 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,93 | 3,04 | 3,16 | 3,29 | 3,67 | 3,80 | 3,96 | 4,12 | 3,94 | 4,09 | 4,25 | 4,43 |
| Аэродинамическое сопротивление, Па | 43 | 46 | 50 | 54 | 65 | 70 | 75 | 81 | 75 | 80 | 86 | 92 |
| Температура выходящего воздуха, °С | 28 | 23 | 19 | 14 | 26 | 21 | 16 | 14 | 25 | 20 | 15 | 13 |
| Расход теплоносителя, м³/ч | 1,2 | 1,5 | 1,8 | 2,1 | 1,4 | 1,7 | 2,0 | 2,2 | 1,5 | 1,8 | 2,1 | 2,3 |
| Гидравлическое сопротивление, кПа | 2,4 | 3,7 | 5,4 | 7,6 | 3,3 | 5,1 | 7,4 | 8,7 | 3,6 | 5,6 | 8,2 | 9,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,5 | 42,6 | 44,8 | 46,9 | 45,8 | 48,3 | 50,7 | 51,8 | 47,7 | 50,2 | 52,7 | 53,9 |
| Скорость теплоносителя, м/сек | 0,42 | 0,52 | 0,62 | 0,74 | 0,49 | 0,60 | 0,73 | 0,79 | 0,51 | 0,63 | 0,77 | 0,83 |
| Тепловая мощность калорифера КСк 3-8, кВт | 33 | 41 | 50 | 59 | 39 | 48 | 58 | 63 | 41 | 50 | 61 | 66 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватель подобного типоразмера, но меньшей тепловой мощности представлен на странице: Двухрядный калорифер КСк 2-8. Если производительность по теплу недостаточна для выполнения технического задания или требуется нагреть несколько больший объем воздуха, следует обратиться к расчетам: Четырехрядный калорифер КСк 4-8. На странице сайта: Калорифер ТВВ 308 представлен воздухоподогреватель для холодного климата аналогичных типоразмеров с расчетами для температурных значений входящего воздуха ниже -30 градусов.
Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера КСк 3 8

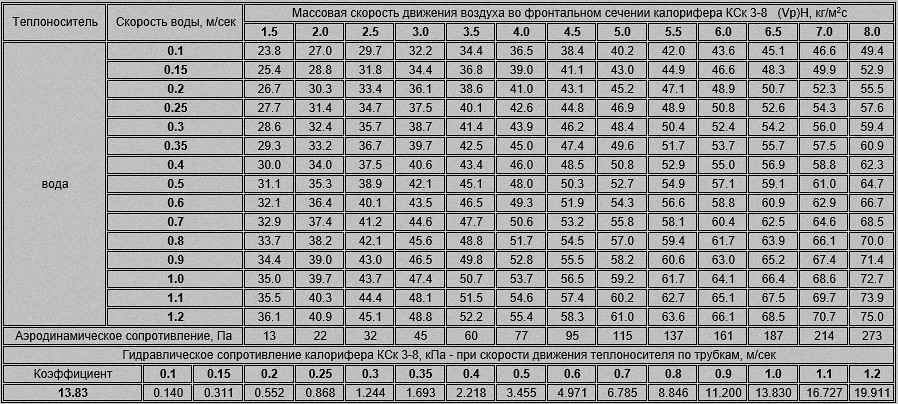

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 3-8 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
