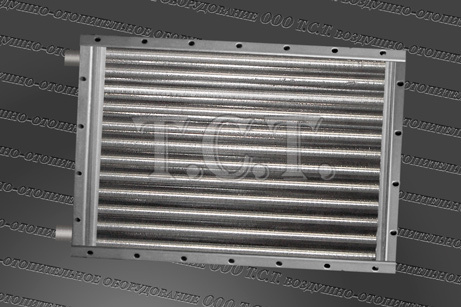

Калорифер КСк 2-8

Производство и сфера назначения водяного калорифера КСк 2-8

Калорифер КСк 2-8 водяной применяется для нагрева воздуха в системах отопления и вентиляции зданий различного назначения, обеспечения воздушно-тепловых завес. Основные параметры и теплотехнические характеристики калорифера КСк 2-8-02-ХЛ3 соответствуют ТУ 4863-002-55613706-02. После изготовления, герметичность и прочность каждого воздухонагревателя проверяется воздействием воды под давлением 1.5 Па. Водяные теплообменники предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.

Устройство и технические характеристики калорифера КСк 2-8

Калорифер КСк 2-8 состоит из следующих основных составных частей: трубных решеток, коллекторов, патрубков, нагревательных элементов и съемных боковин. Теплопередающие элементы представляют собой приваренные с внутренней стороны решеток трубы (стальные электросварные наружным диаметром 16 мм с толщиной стенки 1.6 мм по ГОСТ 10704 или стальные бесшовные диаметром 16 мм со стенкой 1.5 мм по ГОСТ 8734) с развитым спирально-накатным алюминиевым оребрением. Распределительные крышки или коллектора привариваются к трубным решеткам с внешней стороны.

Калориферы КСк технические характеристики Каталог водовоздушных калориферов КСк 2

Теплоноситель – горячая (перегретая) вода, по качеству и составу соответствующая ГОСТ 20995 с температурой не более 190°С и давлением не более 1.2 МПа. Два ряда нагревательных элементов, установленных по ходу движения воздушного потока в шахматной компоновке. Количество камер для прохода теплоносителя – четыре.

Основные технические характеристики водяного воздухонагревателя КСк 2-8-02-ХЛ3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
4000	62	13.2	35

Производительность по воздуху - 4000 м³/ч. Площадь поверхности теплообмена КСк 2-8 – 13.2 м². Тепловая мощность - 62 кВт. Вместимость (объем) – 3.9 литра. Вес (масса) калорифера (не более) - 35 кг. Число теплоотдающих элементов – 23 шт. Габариты по контуру - 852 х 575 х 180 мм. Общая длина трубки – 795 мм. Длина спирально-накатного оребрения на трубке – 755 мм. Диаметр патрубков для подачи воды – 32 мм.

Габаритные и присоединительные размеры калорифера КСк 2-8

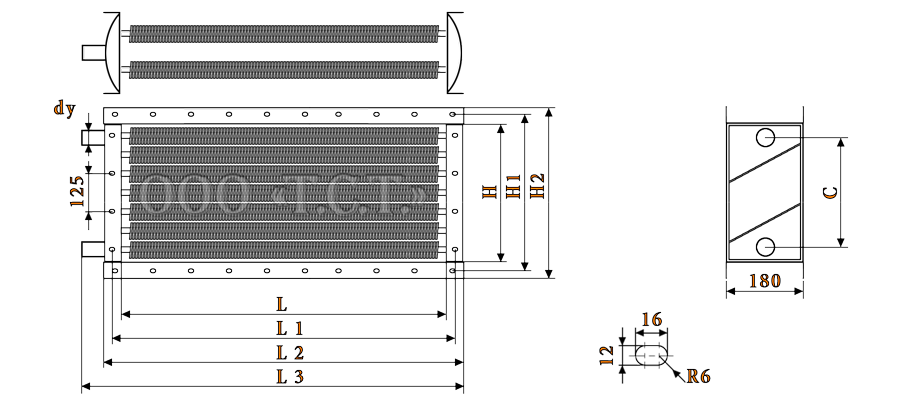

Габаритные и присоединительные размеры оребренного теплообменника КСк 2-8, мм
L	L 1	L 2	L 3	H	H 1	H 2	C	dy
780	828	852	900	503	551	575	430	32

Габаритные размеры теплообменного модуля КСк 2 8: L - 780 мм (длина трубок до решеток - внутренняя длина воздухоподогревателя), L1 - 828 мм (расстояние между монтажными отверстиями), L2 - 852 мм (полная длина водяного калорифера КСк 2 8 - без патрубков), L3 - 900 мм (полная длина теплообменника - с патрубками), H - 503 мм (внутренняя ширина воздухонагревателя), H1 - 551 мм (расстояние между присоединительными отверстиями), H2 - 575 мм (полная ширина водовоздушного подогревателя), С - 430 мм (расстояние между патрубками - по центру), dy - диаметр условного прохода патрубков.

Расчетные рабочие параметры водяного калорифера типа КСк 2-8

Технические данные калорифера КСк 2-8 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
4	2	0.780	0.392	13.2	0.00152	0.00101	0.00076

Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 2 8 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -20 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1500 до 5000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.

Температурный режим воды на входе и выходе, °С	150/70
Объем нагреваемого воздуха, м³/ч	3000				4000				5000
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в фронтальном сечении, кг/м²•с	2,75	2,85	2,91	2,97	3,67	3,80	3,88	3,96	4,58	4,76	4,85	4,94
Аэродинамическое сопротивление, Па	27	29	30	31	46	49	51	53	69	74	76	79
t воздуха на выходе из воздухонагревателя, °С	36	30	27	24	32	26	22	19	29	22	19	15
Расход теплоносителя, м³/ч	0,4	0,5	0,6	0,6	0,5	0,6	0,7	0,7	0,6	0,7	0,8	0,8
Гидравлическое сопротивление, кПа	0,3	0,4	0,5	0,6	0,4	0,5	0,6	0,7	0,5	0,7	0,8	0,9
Коэффициент теплопередачи, Вт/(м²•°C)	36,1	37,5	38,1	38,9	41,5	43,1	43,9	44,7	46,2	48,0	48,9	49,8
Скорость теплоносителя в калорифере КСк 2-8, м/сек	0,17	0,19	0,21	0,22	0,20	0,23	0,25	0,26	0,23	0,26	0,28	0,30
Производительность по теплу, кВт	40	46	49	52	48	54	58	62	54	62	66	70

Температурный график теплоносителя, °С	130/70
Объем нагреваемого воздуха, м³/ч	2500				3500				4500
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в фронтальном сечении, кг/м²•с	2,29	2,38	2,42	2,47	3,21	3,33	3,39	3,46	4,12	4,28	4,36	4,45
Аэродинамическое сопротивление, Па	19	21	21	22	36	38	40	41	57	61	63	65
t воздуха на выходе из теплообменника, °С	37	32	29	26	33	26	23	20	29	23	19	16
Расход теплоносителя, м³/ч	0,5	0,6	0,6	0,7	0,6	0,7	0,8	0,9	0,7	0,8	0,9	1,0
Гидравлическое сопротивление, кПа	0,3	0,4	0,5	0,6	0,5	0,7	0,8	0,9	0,7	0,9	1,1	1,2
Коэффициент теплопередачи, Вт/(м²•°C)	34,3	35,6	36,3	37,0	40,4	42,0	42,8	43,6	45,6	47,4	48,3	49,3
Скорость теплоносителя, м/сек	0,19	0,22	0,23	0,25	0,23	0,27	0,29	0,31	0,27	0,31	0,33	0,35
Производительность по теплу калорифера КСк 2-8, кВт	34	40	42	45	42	48	52	55	49	56	60	64

Температурный режим воды на входе и выходе, °С	115/70
Объем нагреваемого воздуха, м³/ч	3000				3500				4000
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в фронтальном сечении, кг/м²•с	2,75	2,85	2,91	2,97	3,21	3,33	3,39	3,46	3,67	3,80	3,88	3,96
Аэродинамическое сопротивление, Па	27	29	30	31	36	38	40	41	46	49	51	53
t воздуха на выходе из воздухоподогревателя, °С	34	28	25	22	32	25	22	19	30	23	20	17
Расход теплоносителя в калорифере КСк 2-8, м³/ч	0,7	0,8	0,9	1,0	0,8	0,9	1,0	1,1	0,9	1,0	1,1	1,2
Гидравлическое сопротивление, кПа	0,7	1,0	1,1	1,3	0,9	1,2	1,3	1,5	1,0	1,4	1,6	1,8
Коэффициент теплопередачи, Вт/(м²•°C)	39,1	40,7	41,5	42,3	42,1	43,9	44,7	45,6	45,0	46,8	47,7	48,6
Скорость теплоносителя, м/сек	0,27	0,31	0,34	0,36	0,30	0,34	0,37	0,39	0,32	0,37	0,40	0,43
Тепловой поток, кВт	37	43	46	49	41	47	51	54	44	51	55	58

График теплоносителя, °С	105/70
Объем нагреваемого воздуха, м³/ч	3000				3500				4000
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в фронтальном сечении, кг/м²•с	2,75	2,85	2,91	2,97	3,21	3,33	3,39	3,46	3,67	3,80	3,88	3,96
Аэродинамическое сопротивление КСк 2-8, Па	27	29	30	31	36	38	40	41	46	49	51	53
Температура воздуха на выходе из калорифера, °С	33	27	24	21	31	25	22	19	29	23	20	17
Расход горячей воды, м³/ч	0,9	1,1	1,2	1,3	1,0	1,2	1,3	1,4	1,1	1,3	1,4	1,5
Гидравлическое сопротивление, кПа	1,1	1,6	1,8	2,1	1,4	1,9	2,2	2,5	1,6	2,2	2,6	2,9
Коэффициент теплопередачи, Вт/(м²•°C)	40,7	42,3	43,2	44,0	43,8	45,7	46,6	47,5	46,9	48,7	49,7	50,7
Скорость теплоносителя в трубках, м/сек	0,34	0,40	0,43	0,46	0,37	0,44	0,47	0,50	0,40	0,47	0,51	0,54
Тепловая мощность, кВт	37	43	46	49	40	47	50	54	43	51	54	58

Температура воды на входе и выходе из нагревателя, °С	95/70
Объем нагреваемого воздуха, м³/ч	2500				3000				3500
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Массовая скорость воздуха в потоке, кг/м²•с	2,29	2,38	2,42	2,47	2,75	2,85	2,91	2,97	3,21	3,33	3,39	3,46
Аэродинамическое сопротивление, Па	19	21	21	22	27	29	30	31	36	38	40	41
t воздуха на выходе из теплообменника, °С	35	30	27	24	33	27	24	21	31	25	22	19
Расход теплоносителя калорифером КСк 2-8, м³/ч	1,2	1,3	1,4	1,5	1,3	1,5	1,6	1,7	1,4	1,6	1,8	1,9
Гидравлическое сопротивление, кПа	1,7	2,4	2,8	3,2	2,2	3,0	3,5	4,1	2,7	3,7	4,2	4,9
Коэффициент теплопередачи, Вт/(м²•°C)	39,3	41,0	41,8	42,7	43,0	44,8	45,7	46,7	46,4	48,3	49,3	50,3
Скорость теплоносителя, м/сек	0,42	0,49	0,53	0,57	0,47	0,55	0,59	0,64	0,52	0,60	0,65	0,70
Производительность по теплу, кВт	32	38	41	44	36	42	46	49	40	47	50	54

Отопительный график горячей воды, °С	95/60
Объем нагнетаемого в калорифер КCк2-8 воздуха, м³/ч	2500				3000				3500
Температура входящего холодного воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в фронтальном сечении, кг/м²•с	2,29	2,38	2,42	2,47	2,75	2,85	2,91	2,97	3,21	3,33	3,39	3,46
Аэродинамические потери, Па	19	21	21	22	27	29	30	31	36	38	40	41
Температура выходящего нагретого воздуха, °С	31	25	22	20	29	23	20	17	27	21	18	15
Объем используемого теплоносителя, м³/ч	0,7	0,8	0,9	1,0	0,8	1,0	1,0	1,1	0,9	1,1	1,2	1,3
Гидравлические потери, кПа	0,7	0,9	1,1	1,3	0,8	1,2	1,4	1,6	1,1	1,4	1,7	1,9
Коэффициент теплопередачи, Вт/(м²•°C)	36,2	37,8	38,6	39,4	39,6	41,3	42,2	43,1	42,7	44,6	45,5	46,5
Скорость теплоносителя, м/сек	0,26	0,31	0,33	0,36	0,29	0,34	0,37	0,40	0,32	0,38	0,41	0,44
Тепловая мощность воздухонагревателя, кВт	28	33	36	39	32	37	40	44	35	41	44	48

График теплоносителя, °С	90/65
Объем нагреваемого воздуха, м³/ч	2000				2500				3000
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в набегающем потоке, кг/м²•с	1,83	1,90	1,94	1,98	2,29	2,38	2,42	2,47	2,75	2,85	2,91	2,97
Воздушное сопротивление калорифера КСк 2 8, Па	13	14	14	15	19	21	21	22	27	29	30	31
t нагретого воздуха на выходе из теплообменника, °С	36	31	28	25	33	27	25	22	31	25	22	19
Расход теплоносителя, м³/ч	0,9	1,1	1,2	1,3	1,1	1,3	1,4	1,5	1,2	1,4	1,5	1,6
Сопротивление по воде, кПа	1,1	1,6	1,8	2,1	1,5	2,1	2,5	2,8	1,9	2,6	3,1	3,6
Коэффициент теплопередачи, Вт/(м²•°C)	34,8	36,3	37,0	37,8	38,8	40,5	41,4	42,2	42,4	44,3	45,2	46,2
Скорость теплоносителя в трубках, м/сек	0,34	0,40	0,43	0,46	0,39	0,46	0,50	0,53	0,43	0,51	0,55	0,60
Производительность по теплу, кВт	26	31	33	36	30	36	38	41	34	40	43	46

График подачи и отвода теплоносителя, °С	90/55
Объем обогреваемого воздуха, м³/ч	2000				2500				3000
Температура подаваемого в калорифер воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Массовая скорость воздуха в потоке, кг/м²•с	1,83	1,90	1,94	1,98	2,29	2,38	2,42	2,47	2,75	2,85	2,91	2,97
Воздушное сопротивление, Па	13	14	14	15	19	21	21	22	27	29	30	31
Температура воздуха на выходе из КСк 2-8, °С	31	26	23	20	28	23	20	17	26	20	17	15
Объем потребляемого теплоносителя, м³/ч	0,6	0,7	0,8	0,8	0,7	0,8	0,9	1,0	0,8	0,9	1,0	1,1
Гидравлические потери калорифера КСк 2-8, кПа	0,4	0,6	0,7	0,8	0,5	0,8	0,9	1,1	0,7	1,0	1,2	1,4
Коэффициент теплопередачи, Вт/(м²•°C)	32,0	33,4	34,2	34,9	35,7	37,3	38,1	39,0	39,0	40,8	41,7	42,6
Скорость теплоносителя, м/сек	0,21	0,25	0,27	0,29	0,24	0,29	0,31	0,34	0,27	0,32	0,35	0,38
Тепловая производительность, кВт	23	27	30	32	26	31	34	37	29	35	38	41

Температура теплоносителя на входе и выходе, °С	80/60
Объем подаваемого воздуха, м³/ч	1700				2200				2700
Температура входящего в калорифер воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в набегающем потоке, кг/м²•с	1,56	1,62	1,65	1,68	2,02	2,09	2,13	2,18	2,47	2,57	2,62	2,67
Аэродинамическое сопротивление, Па	10	10	11	11	15	16	17	18	22	24	25	26
t воздуха на выходе из воздухоподогревателя, °С	35	30	28	25	32	26	24	21	29	24	21	18
Расход теплоносителя, м³/ч	0,9	1,2	1,3	1,4	1,1	1,4	1,5	1,6	1,3	1,5	1,7	1,8
Гидравлическое сопротивление, кПа	1,2	1,7	2,0	2,4	1,7	2,4	2,8	3,3	2,2	3,1	3,7	4,3
Коэффициент теплопередачи, Вт/(м²•°C)	32,8	34,4	35,1	35,8	37,3	39,0	39,9	40,7	41,3	43,2	44,1	45,1
Скорость теплоносителя в калорифере КСк 2-8, м/сек	0,35	0,42	0,45	0,49	0,41	0,49	0,53	0,58	0,47	0,56	0,61	0,66
Тепловая мощность воздухонагревателя, кВт	22	26	28	30	26	31	33	36	29	35	38	41

Температурный режим воды на входе и выходе, °С	80/50
Объем подаваемого в теплообменник воздуха, м³/ч	1700				2200				2700
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Массовая скорость воздуха в потоке, кг/м²•с	1,56	1,62	1,65	1,68	2,02	2,09	2,13	2,18	2,47	2,57	2,62	2,67
Сопротивление по воздуху, Па	10	10	11	11	15	16	17	18	22	24	25	26
t воздуха на выходе из калорифера КСк 2-8, °С	30	25	22	20	27	22	19	16	25	19	16	14
Объем теплоносителя для нагрева, м³/ч	0,6	0,7	0,8	0,9	0,7	0,8	0,9	1,0	0,8	0,9	1,0	1,1
Гидравлическое сопротивление, кПа	0,4	0,5	0,7	0,8	0,5	0,8	0,9	1,1	0,7	1,0	1,2	1,4
Коэффициент теплопередачи, Вт/(м²•°C)	29,7	31,2	31,9	32,6	33,8	35,4	36,3	37,1	37,3	39,2	40,1	41,0
Скорость горячей воды в трубках, м/сек	0,20	0,24	0,26	0,28	0,23	0,28	0,31	0,33	0,26	0,32	0,35	0,38
Тепловая производительность, кВт	19	23	25	27	22	26	29	31	25	30	33	36

Температурный график теплоносителя, °С	70/55
Объем нагреваемого воздуха, м³/ч	1700				2200				2700
Температура входящего воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Скорость воздуха в фронтальном сечении, кг/м²•с	1,56	1,62	1,65	1,68	2,02	2,09	2,13	2,18	2,47	2,57	2,62	2,67
Аэродинамическое сопротивление, Па	10	10	11	11	15	16	17	18	22	24	25	26
t воздуха на выходе из калорифера КСк 2-8, °С	32	27	24	23	29	24	21	19	27	22	19	16
Расход теплоносителя, м³/ч	1,2	1,4	1,6	1,7	1,4	1,7	1,8	2,0	1,6	1,9	2,1	2,3
Сопротивление по воде, кПа	1,8	2,6	3,1	3,7	2,5	3,7	4,4	5,2	3,2	4,8	5,8	6,8
Коэффициент теплопередачи, Вт/(м²•°C)	33,9	35,6	36,4	37,3	38,6	40,5	41,4	42,4	42,7	44,8	45,9	46,9
Скорость теплоносителя в трубках, м/сек	0,42	0,51	0,56	0,61	0,50	0,61	0,66	0,72	0,57	0,69	0,76	0,83
Тепловой поток, кВт	20	24	26	29	23	29	31	34	27	33	36	39

Температура теплоносителя на входе и выходе, °С	70/45
Объем нагреваемого холодного воздуха, м³/ч	1500				2000				2500
Температура входящего в калорифер воздуха, °С	0	-10	-15	-20	0	-10	-15	-20	0	-10	-15	-20
Массовая скорость воздуха в потоке, кг/м²•с	1,37	1,43	1,45	1,48	1,83	1,90	1,94	1,98	2,29	2,38	2,42	2,47
Аэродинамическое сопротивление, Па	8	8	9	9	13	14	14	15	19	21	21	22
Температура выходящего воздуха, °С	28	23	21	19	25	20	17	15	23	17	15	13
Расход теплоносителя, м³/ч	0,6	0,7	0,8	0,9	0,7	0,8	0,9	1,0	0,8	0,9	1,0	1,1
Гидравлическое сопротивление, кПа	0,3	0,5	0,7	0,8	0,5	0,8	1,0	1,2	0,7	1,1	1,3	1,6
Коэффициент теплопередачи, Вт/(м²•°C)	28,3	29,8	30,5	31,2	32,6	34,3	35,2	36,0	36,4	38,3	39,2	40,2
Скорость теплоносителя, м/сек	0,19	0,24	0,26	0,29	0,23	0,29	0,32	0,35	0,27	0,33	0,37	0,40
Тепловая мощность калорифера КСк 2-8, кВт	15	19	21	23	18	23	25	27	21	26	29	32

Онлайн-расчет водяных калориферов Калориферы водяные КСк 2 прайс-лист

Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Калориферы подобного типоразмера, но большей тепловой мощности представлены на страницах: Трехрядный воздухонагреватель КСк 3-8 и Четырехрядный воздухонагреватель КСк 4-8. Расчет произведен для температурных значений входящего воздуха до -30 градусов.

Аэродинамическое и гидравлическое сопротивление, коэффициент теплопередачи калорифера КСк 2 8

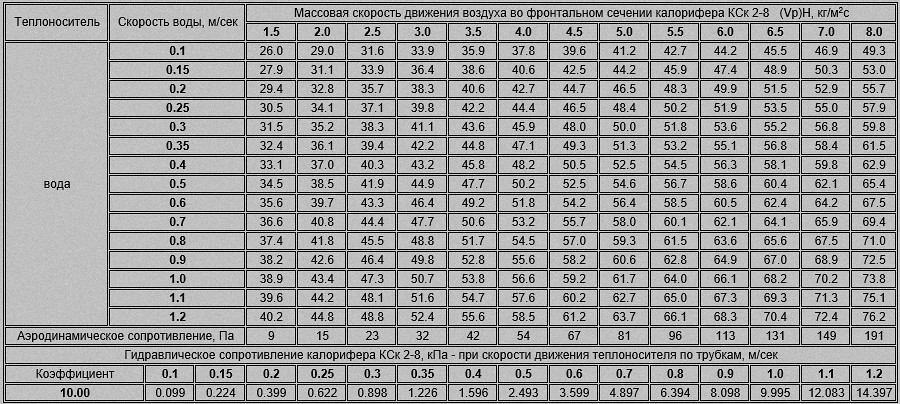

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 2-8 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
