Электрокалориферная установка СФОЦ-40
Сфера применения электрической установки СФОЦ-40
Электрическая калориферная установка СФОЦ-40 предназначена для систем воздушного отопления зданий промышленного и общего назначения. Тепло, необходимое для обогрева помещений, подается с приточным воздухом, втягиваемым вентилятором и подогретым нагревательными секциями калорифера. Электрокалориферные отопительные установки СФОЦ (ЭКОЦ) 40 широко используют как для локального, так и общего обогрева гаражей, боксов, ангаров, животноводческих и птицеводческих комплексов, строительных площадок. Изготовление и приемка воздушных электрических установок осуществляется согласно ТУ 3442-005-55613706-02. Ориентировочный объем обогреваемого установкой помещения – от 900 до 1300 м3. Воздухонагревательные установки рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

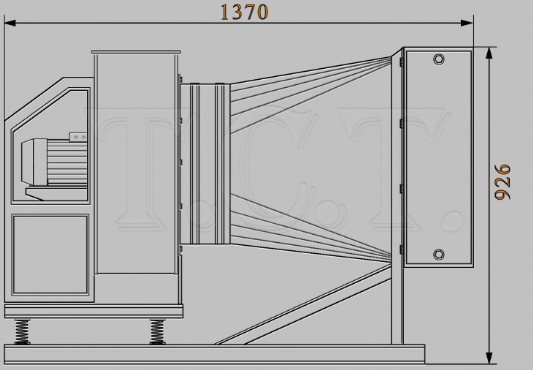

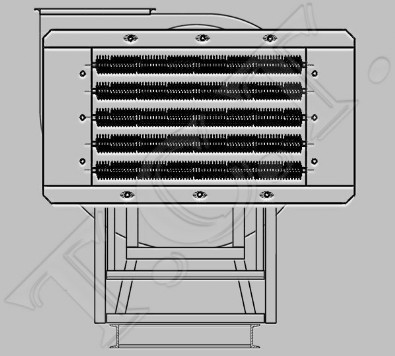

Конструкция и чертеж электрокалориферной установки СФОЦ-40

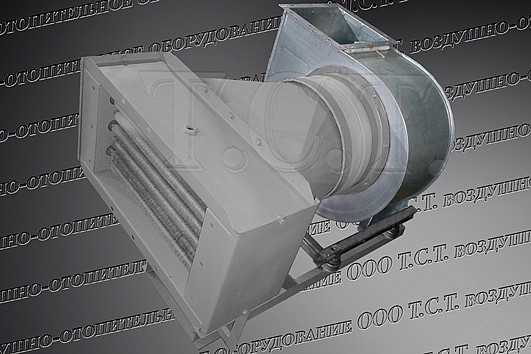

Электрокалориферная установка СФОЦ-40 представляет собой блочную конструкцию, основными составляющими узлами которой являются радиальный вентилятор ВР 85-77 № 4 (0.75 кВт/1500 об./мин.), и электрический калорифер типа СФО (ЭКО). Вентилятор соединен с калорифером диффузором с мягкой вставкой. Виброизоляторы, на которых монтируется вентилятор, и мягкая вставка обеспечивают защиту электрокалорифера от вибрации.
Технические характеристики и комплектация СФОЦ-40
Электрокалорифер СФО-40, который обеспечивает тепловую мощность отопительной установки, состоит из жесткого металлического каркаса с установленными внутри него нагревательными оребренными алюминием элементами. Для технического обслуживания и замены ТЭНов, каждая электрокалориферная промышленная установка СФОЦ-40 производства ООО Т.С.Т комплектуется запасными электрическими трубчатыми нагревателями в количестве четырех штук.
Для осуществления процессов управления и защиты установки СФОЦ-40, по отдельному запросу, возможно, купить шкаф управления калорифером ШУК-40, оснащенного тремя видами реле для защиты установки от аварийных режимов работы.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска электрической установки СФОЦ (ЭКОЦ) 40 в работу.
| Электрокалориферная установка СФОЦ-40. Технические характеристики | |
|---|---|
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Число фаз питающей сети | 3 |
| Напряжение на нагревателе, В | 220 |
| Тип ТЭНов | оребренные |
| Схема соединения нагревателей | звезда |
| Установленная мощность электрокалорифера, кВт | 45 |
| Количество электрических секций | 3 |
| Мощность одной секции электрокалорифера, кВт | 15 |
| Производительность по воздуху, м3/час | 1600 - 4400 |
| Аэродинамическое сопротивление калорифера, не более, Па | 200 |
| Давление, развиваемое вентилятором, Па | 510 - 270 |
| Перепад t входящего / выходящего воздуха, °С | 50 |
| Номер комплектуемого вентилятора ВР 85-77 (ВЦ 4-75) | 4 |
| Двигатель вентилятора, кВт | 0.75 |
| об/мин | 1500 |
| Расчетный ток линии электрокалорифера, А | 68 |
| Расчетный ток одной секции электрокалорифера, А | 23 |
| Расчетный ток линии электродвигателя вентилятора, А | 2 |
| Пусковые токи электродвигателя, А | 10 |
| Расчетный ток магистрали, питающей установку, А | 70 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 10 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 4 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 2.5 |
| Внешние габаритные размеры, мм | 1370 х 788 х 926 |
| Масса агрегата в сборе, кг | 107 |

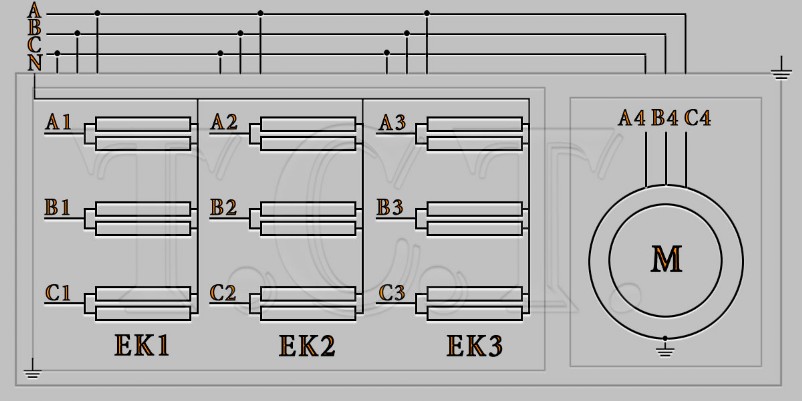

Электрическая схема подключения воздухонагревательной установки СФОЦ-40
Ниже представлена принципиальная схема подключения установки без комплектации шкафом управления. Отдельную электрическую схему подключения электрокалорифера СФО-40 и подключение СФОЦ-40 со шкафом управления калорифером ШУК-40 можно посмотреть, перейдя по ссылкам выше. Установку электрического воздушного нагревателя следует осуществлять согласно представленной электросхемы соединения и выложенной выше технической информации.
Монтаж, подключение и порядок работы воздушной установки СФОЦ-40
Перед монтажом тепловентилятора СФОЦ (ЭКОЦ) 40 убедиться в отсутствии повреждений основных узлов агрегата и целостности электрических нагревателей. Сечение
и марка проводов и кабелей, проводимых от питающей сети к электрокалориферу и вентилятору, способы их прокладки, должны соответствовать требованиям
действующих ПУЭ. Справочные данные приведены в таблице.
Произвести кратковременный пробный пуск вентилятора. Убедиться в правильности направления вращения рабочего колеса, которое должно обеспечивать направление
потока воздуха от калорифера к вентилятору. При необходимости поменять местами соседние фазы на клеммнике двигателя.
Включить электрокалориферную установку. Убедиться в исправной работе нагревательных секций, отсутствии повышенной вибрации и других дефектов радиального вентилятора.
Отрегулировать при помощи поворотной лопатки или шиберной задвижки производительность вентилятора.
При эксплуатации агрегата без шкафа управления, рекомендуется оборудовать электрическую сеть аппаратурой управления и защиты. Выбор аппаратуры управления
и защиты, включающей в себя: устройства защитного отключения, магнитные пускатели, тепловое, температурное и ветровое реле производится
по расчетным и пусковым токам, токам короткого замыкания и расцепления.
