Электрокалориферная установка СФОЦ-25
Назначение и условия эксплуатации установки СФОЦ-25
Электрокалориферная установка СФОЦ-25 служит для обогрева бытовых и производственных помещений небольшого объема. Холодный воздушный поток от установленного на раме радиального вентилятора низкого давления, проходя через горячие электронагреватели, подается либо непосредственно в помещение, либо в воздуховод. Тепловые установки данного типа находят широкое применение в различных отраслях промышленности. Ими оборудуются гаражи, мастерские, склады. В сфере строительства, в холодное время года, электрокалориферные установки СФОЦ (ЭКОЦ) 25 применяют для создания условий для отделки внутренних поверхностей помещения. Производство тепловентиляторов СФОЦ-25 осуществляется согласно требованиям технических условий ТУ 3442-005-55613706-02. Ориентировочный объем обогреваемого установкой помещения – от 500 до 800 м3. Тепловентиляторы рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

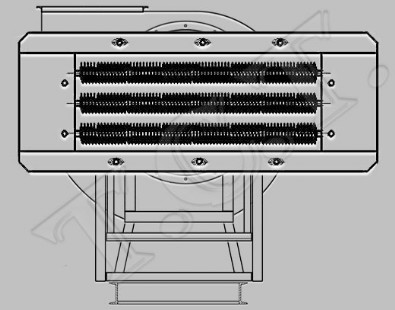

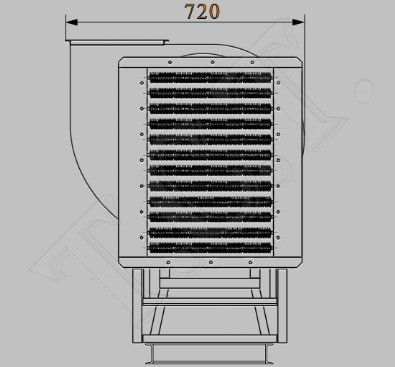

Устройство и чертеж воздушной установки СФОЦ-25

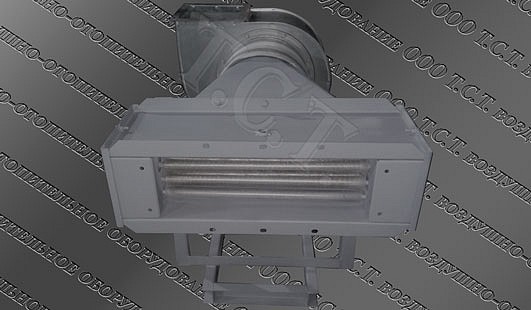

Электрокалориферная установка СФОЦ-25 поставляется покупателям в собранном и готовом к работе виде. Основные части электрокалориферной установки СФОЦ (ЭКОЦ) 25 - вентилятор низкого давления ВР 85-77 № 3.15 (0.25 кВт/1500 об./мин.), и калорифер, которые монтируются на несущей металлической раме. Вентилятор и калорифер соединяются между собой посредством металлического переходника с мягкой вставкой, позволяющей компенсировать вибрацию работающего вентилятора.
Технические характеристики и комплектация СФОЦ-25
Электрокалорифер СФО-25 представляет собой три ряда оребренных нагревателей, скомпонованных в автономные секции и вмонтированные в жесткий монолитный каркас. Для технического обслуживания и замены ТЭНов, каждая электрокалориферная промышленная установка СФОЦ-25 производства ООО Т.С.Т комплектуется запасными электрическими трубчатыми нагревателями в количестве трех штук.
Для управления электрокалориферной установкой СФОЦ-25 применяются специально разработанные шкафы управления калорифером ШУК-25, которые обеспечивают подключение электрического агрегата к сети, индикацию режимов работы, защиту от перегрузки и перегрева.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска электрической установки СФОЦ (ЭКОЦ) 25 в работу.
| Электрокалориферная установка СФОЦ-25. Технические характеристики | |
|---|---|
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Число фаз питающей сети | 3 |
| Напряжение на нагревателе, В | 220 |
| Тип ТЭНов | оребренные |
| Схема соединения нагревателей | звезда |
| Установленная мощность электрокалорифера, кВт | 22.5 |
| Количество электрических секций | 3 |
| Мощность одной секции электрокалорифера, кВт | 7.5 |
| Производительность по воздуху, м3/час | 780 - 2150 |
| Аэродинамическое сопротивление калорифера, не более, Па | 200 |
| Давление, развиваемое вентилятором, Па | 300 - 160 |
| Перепад t входящего / выходящего воздуха, °С | 40 |
| Номер комплектуемого вентилятора ВР 85-77 (ВЦ 4-75) | 3.15 |
| Двигатель вентилятора, кВт | 0.25 |
| об/мин | 1500 |
| Расчетный ток линии электрокалорифера, А | 34 |
| Расчетный ток одной секции электрокалорифера, А | 11 |
| Расчетный ток линии электродвигателя вентилятора, А | 1 |
| Пусковые токи электродвигателя, А | 5 |
| Расчетный ток магистрали, питающей установку, А | 35 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 6 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 2.5 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 1.5 |
| Внешние габаритные размеры, мм | 1240 х 720 х 763 |
| Масса агрегата в сборе, кг | 79 |

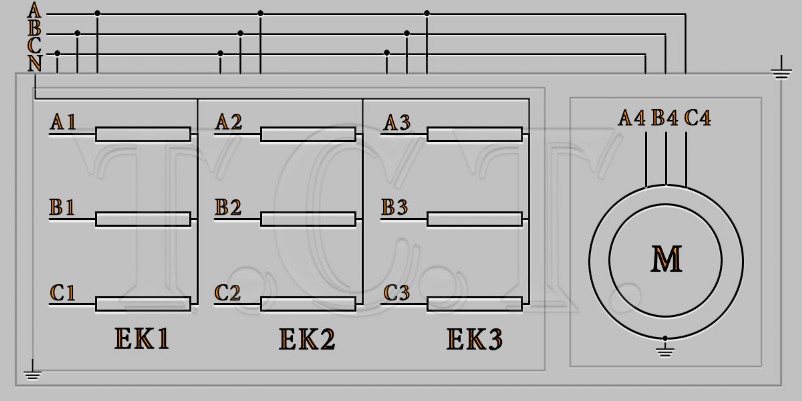

Электрическая схема подключения воздухонагревательной установки СФОЦ-25
Ниже представлена принципиальная схема подключения установки без комплектации шкафом управления. Отдельную электрическую схему подключения электрокалорифера СФО-25 и подключение СФОЦ-25 со шкафом управления калорифером ШУК-25 можно посмотреть, перейдя по ссылкам выше. Установку электрического воздушного нагревателя следует осуществлять согласно представленной электросхемы соединения и выложенной выше технической информации.
Требования безопасности и техническое обслуживание СФОЦ-25
Монтаж, эксплуатация и условия безопасной работы воздухонагревателей должны выполняться в соответствии с требованиями,
установленными действующими ПУЭ, ПЭЭП, ПТЭ и ПТБ.
Категорически запрещается:
- размещение и эксплуатация установки в непосредственной близости от мест с избыточной влажностью, горючих и
легковоспламеняющихся материалов, источников повышенной запыленности и загрязненности воздушной среды;
- производить техническое обслуживание тепловентиляторов без снятого напряжения;
- включать нагревательные секции при неисправном, неправильно вращающемся или неработающем вентиляторе;
- перекрывать поток воздуха через электрокалорифер;
- эксплуатация электрокалорифера с открытыми боковыми крышками.
Для обеспечения надежной работы установки и увеличения срока службы, необходимо проводить регулярное техническое обслуживание:
- ежедневно визуально проверять техническое состояние основных узлов электрокалориферной установки;
- один раз в месяц проверять состояние защитного заземления всех элементов установки;
- один раз в месяц проверять состояние силовых контактных соединений;
- один раз в месяц проверять состояние контактов на выходах тэнов.
Контактные поверхности должны быть чистыми и неокисленными, крепежные гайки затянуты, плотность контактов должна исключать возможность искрения.
- один раз в три месяца или перед каждым включением после простоя более 15 дней проверять сопротивление изоляции нагревателей относительно корпуса калорифера.
При снижении величины сопротивления ниже 0.5 МОм, вследствие пребывания электрокалорифера во влажной среде, тэны
следует просушить в течение 4…6 часов при температуре 100…130°С.
