Калорифер КПСк 3-5

Паровые калориферы

ПРОИЗВОДСТВО И СФЕРА ПРИМЕНЕНИЯ ПАРОВОГО КАЛОРИФЕРА КПСК 3-5

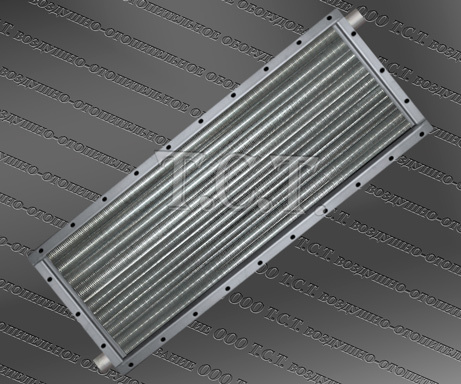

Калорифер КПСк 3-5 паровой - поверхностный теплообменник, предназначенный для подогрева воздуха в вентиляционно-приточных установках зданий производственного и гражданского назначения, рециркуляционного нагрева в составе воздушно-тепловых завес и отопительного оборудования, сушильных установок различного типа. Производство калориферов КП-Ск 3-5 осуществляется в соответствии с установленными требованиями ТУ 4863-002-55613706-02 с обязательной проверкой каждого воздухоподогревателя на герметичность. Теплообменники должны эксплуатироваться в макроклиматических районах с умеренным (У) климатом категории размещения 3 в соответствии с ГОСТ 15150.
Купить калориферы КПСк 3-5 02У3 Вы можете, отправив в адрес нашего предприятия заявку на электронную почту zao_tst@mail.ru с указанием наименования и количества требуемого оборудования. В выставленном коммерческом предложении или документе на оплату будут представлены продажная цена парового биметаллического воздухоподогревателя, наличие или сроки его изготовления и условия поставки.

КОМПЛЕКТАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАЛОРИФЕРА КПСК 3-5

Биметаллический калорифер КП-Ск 3-5 состоит из теплопередающих элементов, встроенных в трубные доски с распределительно-сборными коллекторами в одноходовом исполнении. На коллекторных крышках ввариваются патрубки для подсоединения к паропроводу и конденсатопроводу. Для монтажа воздухонагревателя в вентиляционные сети предусмотрены съемные боковые щитки с присоединительными отверстиями. Теплопередающие элементы изготавливаются на базе металлических электросварных прямошовных (по ГОСТ 10704-91) или цельнотянутых бесшовных (по ГОСТ 8734-75) трубок диаметром 16х1.5 мм со спирально-накатным алюминиевым оребрением.
Производство паровоздушных теплообменников типа КПСк
Паровой воздухонагреватель КПСк 3-5
Греющий теплоноситель – сухой насыщенный или перегретый пар по ГОСТ 20995, с температурой до 190°С и давлением не более 1.2 МПа. Нагреваемая среда – воздух, не содержащий липких веществ и волокнистых материалов, по предельно допустимой концентрации вредных веществ по ГОСТ 12.1.005-88. Холодный воздушный поток, проходящий через плотно расположенные в корпусе трехрядного калорифера КПСк 3-5 оребренные трубки, получает тепловую энергию, нагревается и транспортируется по вентиляционным каналам в зоны обслуживания.
Основные технические характеристики парового воздухонагревателя КПСк 3-5-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
5000
104
22.1
48
Количество оребренных трубок – 26 шт. Емкость воздухоподогревателя – 0.00527 м³. Площадь поверхности теплообмена – 22.1 м². Внешние габариты по контуру – 1227 х 450 х 180 мм. Вес (масса) парового теплообменника (не более) – 48 кг. Диаметр патрубков – 50 мм. Производительность по воздуху - 5000 м³/ч. Производительность по теплу калорифера КПСк 3-5 - 104 кВт.
Стоимость парового калорифера КПСк 3 5 составляет 10684 рубля с учетом НДС на теплообменник с электросварными трубками, цена с комплектацией бесшовными цельнотянутыми элементами - 15491 рубль. На последней странице сайта представлен прайс-лист с актуальными ценами на все модели калориферов этой линейки. В зависимости от объема покупки воздухонагревателей КПСк предоставляются скидки.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КАЛОРИФЕРА КПСК 3-5

Технические характеристики калорифера КП-Ск 3-5 парового
Габаритные и присоединительные размеры парового теплообменника КП-3-5-Ск, мм
HH 1H 2H 3BB 1B 2Cdy
115512031227127537842645030550
H – длина трубок в свету - внутренняя высота калорифера, H1 – межцентровое расстояние между монтажными отверстиями, H2 – внешняя высота теплообменника КПСк 3-5 - без патрубков, H3 - внешняя высота теплообменника с учетом одного патрубка, B - внутренняя ширина воздухонагревателя, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина паровоздушного нагревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.
Доставка до потребителей приобретенных калориферов КПСк 3-5 осуществляется, как на условиях самовывоза, так и автотранспортом нашего предприятия. Широко практикуется отправка оборудования транспортно-экспедиционными компаниями, при этом до местных терминалов транспортных компаний паровоздушные нагреватели довозятся бесплатно.

РАБОЧИЕ РАСЧЕТНЫЕ ПАРАМЕТРЫ ПАРОВОЗДУШНОГО КАЛОРИФЕРА ТИПА КПСК 3-5

Технические данные калорифера КПСк 3-5 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
131.1550.43022.10.001640.00221
0.00345

КОЭФФИЦИЕНТ ТЕПЛОПЕРЕДАЧИ И АЭРОДИНАМИЧЕСКОЕ СОПРОТИВЛЕНИЕ ПАРОВОГО КАЛОРИФЕРА КПСК 3 5

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 3-5 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 3-5 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
8.0
Коэффициент теплопередачи, (Вт/(м²•°С)
35.37
39.74
43.50
46.83
49.85
52.62
55.19
57.59
59.86
62.01
64.05
66.00
69.67
Аэродинамическое сопротивление, Па
13
22
32
45
60
77
95
115
137
161
187
214
273
Купить калорифер КПСк 3-5 Вы также можете, обратившись к нам по адресу: Кемеровская область, г. Киселевск, ул. Юргинская, 1. Продажа паровых биметаллических калориферов этой серии осуществляется по безналичному расчету на основании выставленного покупателю документа для оплаты. Актуальность цены вы можете посмотреть на странице сайта: Контакты/Прайс (крайняя правая кнопка верхнего меню).

ПОТРЕБЛЕНИЕ НАСЫЩЕННОГО ПАРА ПРИ ЭКСПЛУАТАЦИИ КАЛОРИФЕРА КПСК 3 5

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 3-5. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 5000 до 10000 метров кубических в час, температура и давление используемого теплоносителя - от 85°C (0.06 МПа) до 175°C (0.9 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0.06
Температура пара, °C
85.9
Производительность по воздуху, м³/ч
5000
8000
10000
t входящего в калорифер КПСк3 5 воздуха, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
42
37
31
25
34
28
21
14
31
24
17
10
Массовая скорость в фронтальном сечении, кг/м²•с
3,88
3,98
4,09
4,21
6,29
6,47
6,67
6,88
7,90
8,14
8,39
8,67
Аэродинамическое сопротивление нагревателя, Па
72
76
80
84
176
185
195
207
267
282
298
316
Коэффициент теплопередачи, Вт/(м²•°C)
52,0
52,5
53,1
53,7
63,2
63,9
64,7
65,5
69,3
70,2
71,0
72,0
Расход теплоносителя, кг/час
113
127
143
159
148
167
188
210
167
189
212
236
Производительность по теплу, кВт
72
81
91
102
94
106
120
133
106
120
135
150
Давление насыщенного пара, МПа
0.08
Температура теплоносителя, °C
93.5
Объем нагреваемого воздуха, м³/ч
5000
8000
10000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура воздуха на выходе, °C
46
40
35
29
37
31
24
17
33
27
19
12
Массовая скорость в фронтальном сечении, кг/м²•с
3,85
3,96
4,06
4,18
6,26
6,43
6,63
6,84
7,87
8,10
8,36
8,63
Аэродинамическое сопротивление, Па
72
75
79
83
174
183
194
205
265
279
296
314
Коэффициент теплопередачи, Вт/(м²•°C)
51,8
52,4
53,0
53,6
63,1
63,8
64,6
65,4
69,2
70,0
70,9
71,9
Расход пара, кг/час
123
139
154
170
162
181
203
225
184
205
230
254
Тепловой поток парового калорифера КПСк 3-5, кВт
78
88
97
108
102
115
128
142
116
129
145
160
Давление насыщенного пара, МПа
0.1
Температура пара, °C
99.6
Производительность по воздуху, м³/ч
5000
8000
10000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
49
44
38
32
40
33
27
20
36
29
22
15
Массовая скорость в фронтальном сечении, кг/м²•с
3,83
3,93
4,04
4,16
6,22
6,41
6,59
6,80
7,83
8,07
8,32
8,58
Аэродинамическое сопротивление, Па
71
74
78
82
172
182
192
203
263
277
293
311
Коэффициент теплопередачи, Вт/(м²•°C)
51,7
52,2
52,8
53,5
62,9
63,7
64,4
65,2
69,1
69,9
70,8
71,7
Расход пара калорифером КПСк 3-5, кг/час
132
146
163
179
173
194
214
236
195
218
242
267
Тепловая производительность (мощность), кВт
83
92
102
113
108
121
134
148
123
137
152
167
Давление насыщенного пара, МПа
0.2
Температура теплоносителя, °C
120.2
Производительность по воздуху, м³/ч
5000
8000
10000
Температура воздуха на входе в КП-3-5-Ск, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура воздуха на выходе, °C
60
54
48
42
48
42
35
28
43
36
29
22
Массовая скорость в фронтальном сечении, кг/м²•с
3,76
3,86
3,97
4,08
6,14
6,31
6,50
6,70
7,74
7,97
8,21
8,47
Сопротивление по воздуху, Па
69
72
76
80
168
177
187
197
257
271
287
303
Коэффициент теплопередачи, Вт/(м²•°C)
51,3
51,9
52,5
53,1
62,6
63,3
64,1
64,9
68,7
69,6
70,4
71,3
Расход теплоносителя, кг/час
161
177
194
212
213
233
256
279
241
265
290
315
Мощность по теплу парового нагревателя, кВт
98
108
119
129
130
143
156
170
148
162
177
193
Давление насыщенного пара, МПа
0.3
Температура пара, °C
133.5
Объем проходящего воздуха, м³/ч
5000
8000
10000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
67
61
55
49
54
47
41
34
48
41
34
27
Массовая скорость в фронтальном сечении, кг/м²•с
3,72
3,82
3,92
4,03
6,08
6,26
6,43
6,63
7,67
7,90
8,14
8,39
Воздушное сопротивление, Па
67
70
74
78
165
174
183
194
253
267
282
298
Коэффициент теплопередачи КПСк 3-5, Вт/(м²•°C)
51,1
51,6
52,2
52,8
62,3
63,1
63,8
64,6
68,5
69,3
70,2
71,0
Расход пара, кг/час
181
197
215
232
239
261
282
306
271
296
321
347
Тепловая производительность, кВт
109
119
129
140
144
157
170
184
163
178
193
209
Давление насыщенного пара, МПа
0.9
Температура пара, °C
175.4
Объем проходящего через КП 3-5 Ск воздуха, м³/ч
5000
8000
10000
Температура воздуха на входе в калорифер, °C
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
t нагретого воздуха на выходе, °C
89
84
78
71
92
85
79
72
92
86
79
72
Массовая скорость в фронтальном сечении, кг/м²•с
3,59
3,68
3,77
3,88
5,46
5,60
5,74
5,90
6,72
6,89
7,07
7,26
Аэродинамическое сопротивление нагревателя, Па
63
66
69
73
136
142
149
156
199
207
218
228
Коэффициент теплопередачи, Вт/(м²•°C)
50,4
50,9
51,4
52,0
59,7
60,3
60,9
61,6
64,9
65,6
66,3
67,0
Расход пара воздухонагревателем, кг/час
248
265
283
304
261
284
305
329
273
296
321
346
Тепловой поток (мощность), кВт
140
149
160
171
147
160
172
185
154
167
181
195
Паровой воздухонагреватель подобного типоразмера, но меньшей производительности по теплу представлен на странице: Двухрядный калорифер КПСк 2-5. Если при требуемом объеме нагреваемого воздуха, тепловая мощность теплообменника недостаточна, следует обратиться к расчетам: Четырехрядный калорифер КПСк 4-5.
Для уточнения технических характеристик или условий покупки паровоздушных калориферов КПСк 3-5, Вы можете связаться с нами по телефонам: +7(3846) 682324 (пн.-пт. 9:00-17:00); 8-961-737-83-14 (технические вопросы); 8-904-968-14-88 (отдел продаж). Заказать прайс-лист на все модели воздухонагревателей серии КП-Ск (цена указана с учетом НДС) можно по электронной почте E-mail: zao_tst@mail.ru. Предприятие ООО Т.С.Т. – изготовление и продажа воздушно-отопительного оборудования. г. Новосибирск, ул. Широкая, дом 1 А, офис 207/1. Осуществляется доставка транспортными компаниями в города: Сарапул, Черкесск, Бийск, Железногорск, Липецк, Абакан и др.
